Falownik, nazywany również inwerterem, to jeden z najważniejszych elementów każdej instalacji fotowoltaicznej. To właśnie on odpowiada za przekształcanie prądu stałego (DC) generowanego przez panele słoneczne na prąd zmienny (AC), który możemy wykorzystywać w domowej sieci elektrycznej. Choć dyskusje na temat instalacji PV najczęściej skupiają się na samych panelach, to lokalizacja i sposób montażu falownika mają ogromny wpływ na żywotność urządzenia oraz na efektywność całego systemu.

Wbrew pozorom kwestia tego, gdzie umieścić inwerter, nie jest oczywista. Wiele osób zastanawia się, czy lepszym rozwiązaniem będzie montaż wewnątrz budynku, na zewnętrznej ścianie, w garażu, a w przypadku instalacji wolnostojących – na konstrukcji gruntowej lub bezpośrednio przy panelach. W niniejszym artykule przyjrzymy się dokładnie temu zagadnieniu, analizując zalety i wady poszczególnych rozwiązań oraz wskazując, na co zwrócić szczególną uwagę przy planowaniu instalacji.

Czym jest falownik i dlaczego jego lokalizacja ma znaczenie?

Falownik to urządzenie elektroniczne pracujące w sposób ciągły przez wiele godzin dziennie, zwłaszcza w okresie wiosenno-letnim, gdy nasłonecznienie jest największe. Podczas pracy inwerter wytwarza ciepło, które musi być skutecznie odprowadzane, aby nie doszło do przegrzania urządzenia. Zbyt wysoka temperatura otoczenia może powodować obniżenie sprawności falownika, a w skrajnych przypadkach prowadzić nawet do jego uszkodzenia lub czasowego wyłączenia.

Dodatkowo falownik jest urządzeniem wrażliwym na warunki atmosferyczne. Choć większość nowoczesnych inwerterów ma odpowiednią klasę szczelności (najczęściej IP65), to ekspozycja na bezpośrednie promieniowanie słoneczne, deszcz, mróz czy duże wahania temperatur nie pozostaje bez wpływu na jego trwałość. Z tego powodu lokalizacja montażu powinna być starannie przemyślana już na etapie projektowania instalacji.

Wybór miejsca instalacji falownika zależy przede wszystkim od rodzaju instalacji fotowoltaicznej. W przypadku systemów dachowych mamy do czynienia z innymi uwarunkowaniami niż przy instalacjach gruntowych, dlatego warto rozpatrzyć oba scenariusze osobno.

Falownik w instalacji dachowej

Instalacje dachowe są najpopularniejszym rozwiązaniem w warunkach polskich, szczególnie w domach jednorodzinnych. Panele montowane są na połaci dachu, a inwerter najczęściej umieszcza się w pobliżu rozdzielnicy elektrycznej, aby zminimalizować długość przewodów AC. W praktyce oznacza to, że falownik trafia zazwyczaj do garażu, kotłowni, pomieszczenia gospodarczego, na poddasze lub na zewnętrzną ścianę budynku.

Montaż wewnątrz budynku

Umieszczenie falownika wewnątrz budynku to rozwiązanie, które ma wiele zalet. Przede wszystkim urządzenie jest chronione przed wpływem warunków atmosferycznych – deszczem, śniegiem, mrozem oraz bezpośrednim nasłonecznieniem. Stabilniejsza temperatura otoczenia sprzyja dłuższej żywotności inwertera i utrzymaniu jego wysokiej sprawności.

Najczęściej wybieranymi pomieszczeniami są garaże, kotłownie i pomieszczenia gospodarcze. Ważne jest jednak, aby pomieszczenie było odpowiednio wentylowane, ponieważ falownik wytwarza ciepło. Zamknięcie urządzenia w niewielkim, nieprzewietrzanym pomieszczeniu może prowadzić do przegrzania i obniżenia wydajności.

Trzeba również pamiętać, że pracujący falownik może generować pewien poziom hałasu – buczenie lub szum wentylatorów. Z tego względu nie zaleca się montażu inwertera w bezpośrednim sąsiedztwie sypialni czy salonu. Garaż lub kotłownia są pod tym względem znacznie lepszymi lokalizacjami.

Montaż na zewnętrznej ścianie budynku

Alternatywą dla montażu wewnątrz jest umieszczenie falownika na zewnętrznej ścianie budynku, najlepiej od strony północnej lub w miejscu zacienionym. Takie rozwiązanie sprawdza się szczególnie wtedy, gdy wewnątrz domu brakuje odpowiedniego miejsca lub gdy zależy nam na skróceniu trasy przewodów DC od paneli do inwertera.

Montaż zewnętrzny wymaga jednak zastosowania falownika o odpowiedniej klasie ochrony (minimum IP65), odpornego na warunki atmosferyczne. Kluczowe jest unikanie bezpośredniego nasłonecznienia – falownik nagrzewający się od słońca będzie pracował z niższą sprawnością. Dlatego często stosuje się dodatkowe zadaszenia lub osłony chroniące urządzenie przed deszczem i promieniami słonecznymi.

Zalety montażu falownika przy instalacji dachowej

  • Krótka trasa przewodów AC do rozdzielnicy, co zmniejsza straty energii.
  • Łatwiejszy dostęp do urządzenia w celu serwisu i monitorowania.
  • Możliwość ochrony falownika przed warunkami atmosferycznymi przy montażu wewnętrznym.
  • Stabilniejsze warunki pracy i potencjalnie dłuższa żywotność.

Wady montażu falownika przy instalacji dachowej

  • Dłuższa trasa przewodów DC od paneli na dachu do falownika, co może generować pewne straty.
  • Konieczność zapewnienia odpowiedniej wentylacji pomieszczenia.
  • Potencjalny hałas uciążliwy w pomieszczeniach mieszkalnych.
  • Ograniczona ilość miejsca w niektórych budynkach.

Falownik w instalacji gruntowej

Instalacje gruntowe to rozwiązanie coraz częściej wybierane przez właścicieli większych działek, gospodarstw rolnych oraz firm. Panele montowane są na specjalnych konstrukcjach wsporczych umieszczonych bezpośrednio na ziemi, co pozwala na optymalne ustawienie kąta nachylenia i orientacji względem słońca. W przypadku takich instalacji pojawia się pytanie, gdzie umieścić falownik – w pobliżu paneli na konstrukcji gruntowej, czy raczej w budynku znajdującym się na działce.

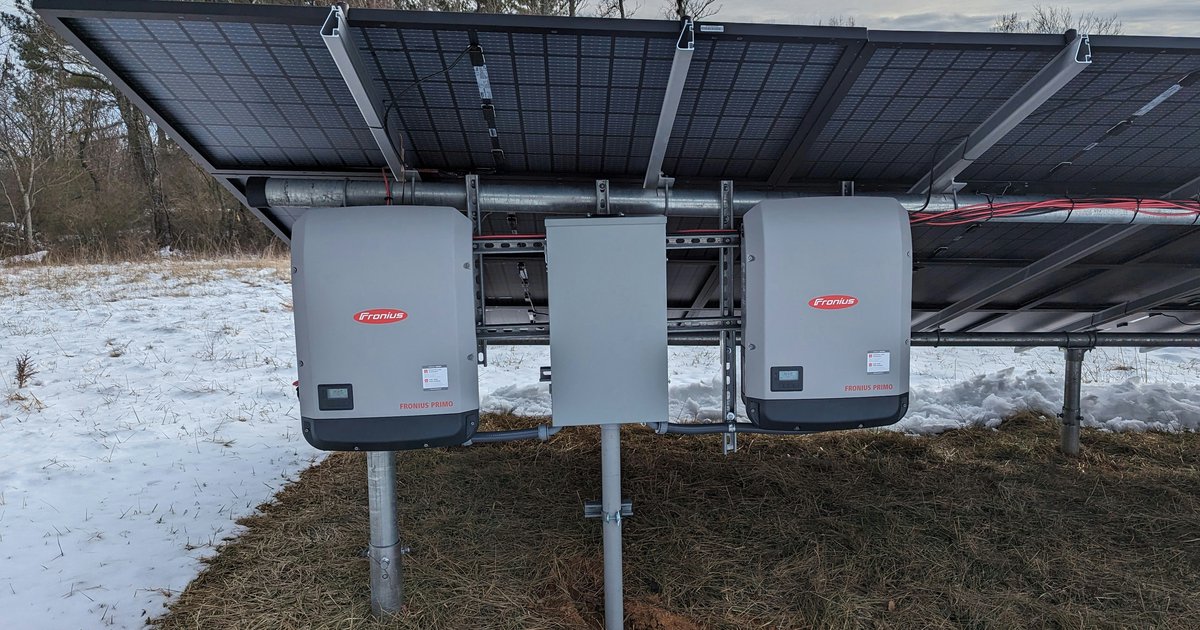

Montaż falownika bezpośrednio przy konstrukcji gruntowej

Jednym z popularnych rozwiązań jest montaż falownika bezpośrednio na konstrukcji wsporczej paneli lub na słupku w jej pobliżu. Główną zaletą tego podejścia jest skrócenie trasy przewodów DC, co ma znaczenie szczególnie w przypadku dużych instalacji, gdzie odległości mogą być znaczne.

Należy jednak pamiętać, że falownik umieszczony na zewnątrz, w terenie otwartym, jest narażony na pełne działanie warunków atmosferycznych. Konieczne jest zatem stosowanie urządzeń o wysokiej klasie szczelności oraz zapewnienie odpowiedniego zadaszenia chroniącego przed bezpośrednim słońcem i opadami. Dodatkowym aspektem jest kwestia bezpieczeństwa – falownik umieszczony w odosobnionym miejscu może być bardziej narażony na kradzież lub akty wandalizmu, dlatego warto rozważyć dodatkowe zabezpieczenia.

Montaż falownika w budynku na działce

Jeśli na działce znajduje się budynek gospodarczy, garaż lub inny obiekt, często korzystniejszym rozwiązaniem jest umieszczenie falownika wewnątrz. Pozwala to na ochronę urządzenia przed warunkami atmosferycznymi oraz ułatwia jego zabezpieczenie przed kradzieżą. W takim przypadku należy jednak liczyć się z dłuższą trasą przewodów DC od paneli do inwertera.

W przypadku dużych instalacji gruntowych odległości mogą być znaczące, co prowadzi do większych strat energii na przewodach DC. Dlatego projektant instalacji musi dokładnie obliczyć przekroje przewodów oraz oszacować straty, aby dobrać optymalne rozwiązanie. Czasem korzystniejsze okazuje się umieszczenie falownika bliżej paneli, a następnie poprowadzenie przewodów AC do budynku.

Zalety montażu falownika przy instalacji gruntowej

  • Możliwość skrócenia trasy przewodów DC przy montażu blisko paneli.
  • Elastyczność w doborze lokalizacji w zależności od ukształtowania działki.
  • Łatwiejszy dostęp serwisowy bez konieczności wchodzenia na dach.
  • Dobra wentylacja naturalna przy montażu zewnętrznym.

Wady montażu falownika przy instalacji gruntowej

  • Większa ekspozycja na warunki atmosferyczne przy montażu zewnętrznym.
  • Ryzyko kradzieży i wandalizmu w przypadku odosobnionych lokalizacji.
  • Potencjalnie długie trasy przewodów przy dużych instalacjach.
  • Konieczność stosowania urządzeń o wysokiej klasie szczelności i dodatkowych osłon.

Kluczowe czynniki wpływające na wybór miejsca montażu

Decyzja o tym, gdzie zamontować falownik, powinna być podejmowana indywidualnie, z uwzględnieniem wielu czynników. Poniżej przedstawiamy najważniejsze z nich.

1. Temperatura otoczenia

Falowniki najlepiej pracują w stabilnych warunkach termicznych. Optymalna temperatura otoczenia to zazwyczaj zakres od kilku do kilkunastu stopni Celsjusza. Wysokie temperatury obniżają sprawność urządzenia, dlatego należy unikać miejsc, w których falownik byłby narażony na bezpośrednie nasłonecznienie czy nagrzewanie. Producenci zazwyczaj podają w dokumentacji technicznej zakres temperatur pracy, który warto uwzględnić przy planowaniu lokalizacji.

2. Wentylacja

Skuteczne odprowadzanie ciepła jest kluczowe dla prawidłowej pracy falownika. Pomieszczenie, w którym montowany jest inwerter, powinno być dobrze wentylowane. Należy zachować również odpowiednie odstępy wokół urządzenia – producenci najczęściej określają minimalne odległości od ścian i innych obiektów, aby zapewnić swobodny przepływ powietrza.

3. Ochrona przed warunkami atmosferycznymi

W przypadku montażu zewnętrznego niezbędne jest zastosowanie falownika o odpowiedniej klasie ochrony. Klasa IP65 zapewnia ochronę przed pyłem i strugami wody, jednak nawet wówczas warto chronić urządzenie przed bezpośrednim deszczem i słońcem za pomocą zadaszenia. Mróz, śnieg i lód również mogą wpływać na pracę inwertera, dlatego warunki klimatyczne danej lokalizacji nie powinny być pomijane.

4. Długość przewodów i straty energii

Trasa przewodów DC i AC ma bezpośredni wpływ na straty energii w instalacji. Im dłuższe przewody, tym większe straty na rezystancji. Generalnie zaleca się minimalizowanie długości przewodów DC, jednak w praktyce projektant musi znaleźć kompromis między optymalną lokalizacją falownika a długością tras kablowych. W dużych instalacjach gruntowych ten aspekt nabiera szczególnego znaczenia.

5. Dostępność serwisowa

Falownik wymaga okresowych przeglądów i konserwacji, a czasem także napraw. Dlatego miejsce jego montażu powinno być łatwo dostępne. Umieszczenie inwertera na wysokości lub w trudno dostępnym miejscu może utrudniać prace serwisowe i monitorowanie pracy urządzenia.

6. Bezpieczeństwo

W przypadku instalacji gruntowych, zwłaszcza w odosobnionych lokalizacjach, ważnym aspektem jest zabezpieczenie falownika przed kradzieżą i uszkodzeniem. Inwertery to urządzenia o znacznej wartości, dlatego warto rozważyć montaż w zamykanych pomieszczeniach lub zastosowanie systemów monitoringu.

7. Hałas

Choć nowoczesne falowniki pracują stosunkowo cicho, to wentylatory chłodzące oraz transformatory mogą generować zauważalny hałas. Dlatego nie zaleca się montażu inwertera w pomieszczeniach mieszkalnych ani w ich bezpośrednim sąsiedztwie. Najlepiej sprawdzają się garaże, kotłownie czy budynki gospodarcze.

Porównanie montażu gruntowego i dachowego

Warto podkreślić, że pojęcia "falownik gruntowy" i "falownik dachowy" nie odnoszą się do różnych typów urządzeń. Falownik to to samo urządzenie niezależnie od rodzaju instalacji – różnica polega jedynie na miejscu jego montażu oraz na uwarunkowaniach związanych z danym typem systemu PV.

W przypadku instalacji dachowych falownik najczęściej trafia do wnętrza budynku, co zapewnia mu dobrą ochronę i stabilne warunki pracy. Trasa przewodów DC od paneli na dachu do inwertera jest zazwyczaj stosunkowo krótka, co minimalizuje straty energii.

W instalacjach gruntowych sytuacja jest bardziej zróżnicowana. Jeśli na działce znajduje się budynek, najczęściej to właśnie tam montuje się falownik. W przypadku braku odpowiedniego pomieszczenia lub przy dużych instalacjach, inwerter może być umieszczony bliżej paneli, co wymaga jednak zastosowania odpowiednich zabezpieczeń przed warunkami atmosferycznymi i kradzieżą.

Praktyczne wskazówki dotyczące montażu falownika

Niezależnie od tego, czy mamy do czynienia z instalacją dachową czy gruntową, istnieje kilka uniwersalnych zasad, których warto przestrzegać przy montażu falownika.

  • Unikaj bezpośredniego nasłonecznienia – falownik nagrzewający się od słońca pracuje mniej efektywnie i szybciej się zużywa. Wybieraj miejsca zacienione lub stosuj zadaszenia.
  • Zapewnij odpowiednią wentylację – zachowaj minimalne odstępy zalecane przez producenta i unikaj montażu w ciasnych, nieprzewietrzanych przestrzeniach.
  • Montuj na stabilnej powierzchni – falownik powinien być przymocowany do solidnej ściany lub konstrukcji, najlepiej z dala od materiałów łatwopalnych.
  • Zachowaj dostęp serwisowy – urządzenie powinno być łatwo dostępne do przeglądów i konserwacji.
  • Chroń przed wilgocią – nawet falowniki o wysokiej klasie szczelności lepiej pracują w suchych warunkach.
  • Uwzględnij hałas – nie montuj inwertera w pobliżu pomieszczeń mieszkalnych.
  • Powierz montaż specjaliście – instalacja falownika powinna być wykonana przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami.

Wpływ lokalizacji na żywotność i sprawność falownika

Falowniki to urządzenia o określonej żywotności, która zazwyczaj wynosi od kilkunastu do około dwudziestu lat, choć w praktyce wiele zależy od warunków eksploatacji. Niewłaściwa lokalizacja może znacząco skrócić ten okres. Przegrzewanie się urządzenia, ekspozycja na wilgoć czy duże wahania temperatur przyspieszają zużycie komponentów elektronicznych.

Z drugiej strony, prawidłowo dobrane miejsce montażu pozwala na utrzymanie wysokiej sprawności falownika przez cały okres jego eksploatacji. Warto pamiętać, że falownik często jest pierwszym elementem instalacji PV, który ulega awarii lub wymaga wymiany. Dlatego dbałość o odpowiednie warunki pracy przekłada się na realne oszczędności w dłuższej perspektywie.

Aspekty formalne i normatywne

Przy montażu falownika należy również pamiętać o obowiązujących przepisach i normach. Instalacja powinna być wykonana zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami elektrycznymi. Falownik musi być prawidłowo podłączony do instalacji elektrycznej oraz wyposażony w odpowiednie zabezpieczenia, w tym ochronę przeciwprzepięciową i przeciwpożarową.

W przypadku instalacji przyłączonych do sieci dystrybucyjnej konieczne jest również zgłoszenie instalacji do operatora sieci. Wszystkie te formalności najlepiej powierzyć doświadczonej firmie instalacyjnej, która zadba o zgodność systemu z obowiązującymi wymaganiami.

Podsumowanie

Wybór miejsca montażu falownika to decyzja, która ma istotny wpływ na efektywność, trwałość i bezpieczeństwo całej instalacji fotowoltaicznej. Nie istnieje jedno uniwersalne rozwiązanie – wszystko zależy od rodzaju instalacji, dostępnej przestrzeni, warunków lokalnych oraz indywidualnych preferencji użytkownika.

W przypadku instalacji dachowych najczęściej najlepszym rozwiązaniem jest montaż falownika wewnątrz budynku, w dobrze wentylowanym pomieszczeniu, takim jak garaż czy kotłownia. Zapewnia to ochronę urządzenia przed warunkami atmosferycznymi oraz stabilne warunki pracy.

W instalacjach gruntowych decyzja jest bardziej złożona. Jeśli na działce znajduje się odpowiedni budynek, warto wykorzystać go do montażu inwertera. W przeciwnym razie konieczne może być umieszczenie falownika bliżej paneli, z zastosowaniem odpowiednich zabezpieczeń przed warunkami atmosferycznymi i kradzieżą.

Najważniejsze jest, aby przy podejmowaniu decyzji uwzględnić wszystkie kluczowe czynniki: temperaturę otoczenia, wentylację, ochronę przed warunkami atmosferycznymi, długość przewodów, dostępność serwisową, bezpieczeństwo oraz poziom hałasu. Profesjonalne podejście do projektowania i montażu instalacji pozwoli cieszyć się jej niezawodnym działaniem przez wiele lat.

Jeśli planujesz montaż instalacji fotowoltaicznej, warto skonsultować się z doświadczonym instalatorem, który pomoże dobrać optymalną lokalizację falownika z uwzględnieniem specyfiki Twojej nieruchomości. Dzięki temu zyskasz pewność, że Twoja inwestycja będzie pracować efektywnie i bezpiecznie przez cały okres eksploatacji.
