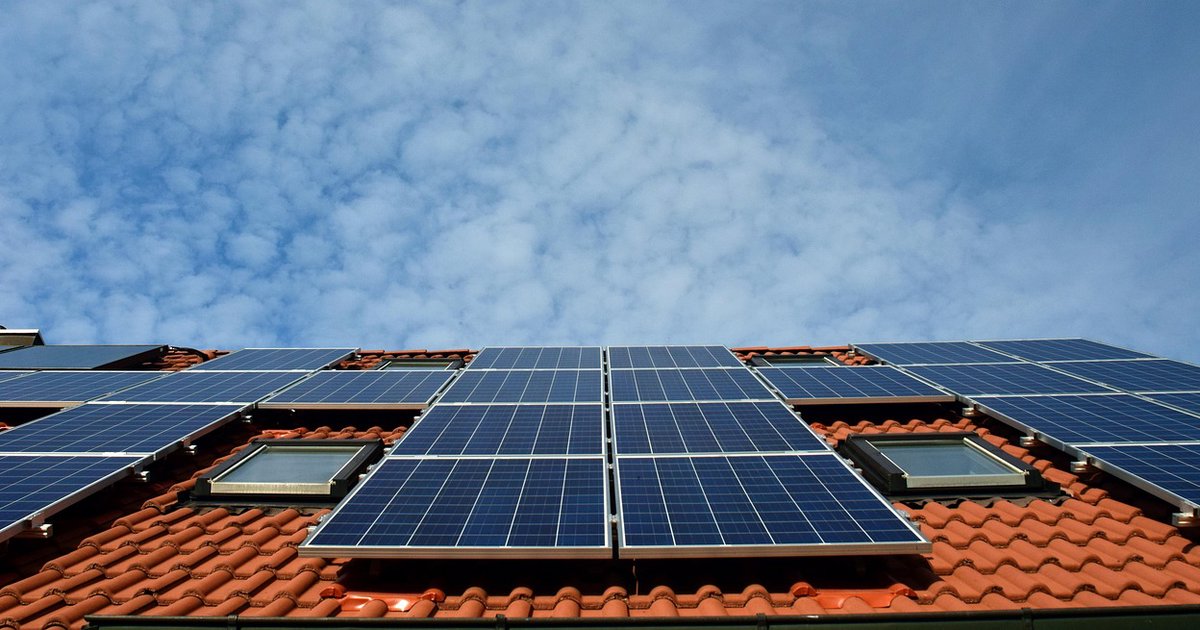

Instalacja PV na dachu ceramicznym – systemy haków i szyn montażowych bez naruszania szczelności pokrycia

Dach ceramiczny, kryty dachówką ceramiczną lub cementową, to jeden z najczęściej spotykanych typów pokryć dachowych w Polsce. Trwały, estetyczny i odporny na warunki atmosferyczne – stanowi jednak niemałe wyzwanie dla instalatorów fotowoltaiki. Główne pytanie, które pojawia się przy każdej tego typu inwestycji, brzmi: jak zamontować panele PV w sposób trwały i bezpieczny, nie naruszając jednocześnie szczelności dachu? Odpowiedzią są specjalistyczne systemy haków dachowych i szyn montażowych, zaprojektowane z myślą o zachowaniu integralności pokrycia ceramicznego.

Specyfika dachu ceramicznego – wyzwania montażowe

Dachówka ceramiczna charakteryzuje się kształtem profilowanym – falowym, esówkowym lub płaskim – co oznacza, że każdy element mocujący musi być dopasowany do konkretnego rodzaju produktu. W przeciwieństwie do dachów blaszanych czy z blachodachówki, dachówka jest elementem kruchym, trudnym do wiercenia i wymagającym precyzyjnego podejścia.

Główne wyzwania przy montażu instalacji PV na dachu ceramicznym to:

  • Zachowanie szczelności – każde naruszenie pokrycia grozi przeciekiem, który może prowadzić do poważnych uszkodzeń konstrukcji dachowej i wnętrza budynku.
  • Obciążenie punktowe – panele fotowoltaiczne wraz z systemem montażowym stanowią dodatkowe obciążenie, które musi być właściwie rozłożone na krokwiach.
  • Kompatybilność z profilem dachówki – nie każdy hak pasuje do każdego rodzaju dachówki. Nieodpowiednio dopasowany element może uszkodzić pokrycie lub nie zapewniać wymaganej stabilności.
  • Warunki atmosferyczne – systemy montażowe muszą wytrzymać działanie wiatru, śniegu, deszczu i zmian temperatury przez co najmniej 25–30 lat.

Haki dachowe – fundament systemu montażowego PV

Hak dachowy to kluczowy element łączący cały system montażowy z konstrukcją dachu. Jest mocowany bezpośrednio do krokwi lub łat, a przez to zapewnia stabilne podparcie dla szyn i paneli. Na rynku dostępne są różne typy haków, dostosowanych do konkretnych potrzeb i rodzajów pokrycia.

Rodzaje haków dachowych

Haki standardowe z regulacją wysokości – najpopularniejszy typ, pozwalający na dostosowanie pozycji szyny do profilu dachówki. Dzięki możliwości regulacji w pionie, instalator może precyzyjnie ustawić element tak, aby nie deformował leżącej obok dachówki. Hak jest montowany do krokwi za pomocą śrub, a uszczelnienie miejsca przejścia realizowane jest za pomocą specjalnych uszczelek lub masy uszczelniającej.

Haki hakowe ze zintegrowaną uszczelką – bardziej zaawansowane konstrukcyjnie, wyposażone w gumowe lub EPDM uszczelki, które zapewniają wodoszczelność bez konieczności stosowania dodatkowych materiałów uszczelniających. Są preferowane przez instalatorów ze względu na szybszy montaż i pewniejsze uszczelnienie.

Haki płaskie (do dachówek płaskich i łupka) – stosowane przy dachówkach o małym profilu lub łupku naturalnym. Charakteryzują się niskim profilem i mniejszą ingerencją w pokrycie.

Haki do dachówek cementowych – nieco odmienne niż do ceramicznych, ze względu na różnicę w grubości i sposobie układania. Wymagają niekiedy podkładek dystansowych.

Montaż haka – krok po kroku

Prawidłowy montaż haka dachowego na dachu ceramicznym przebiega następująco:

  1. Wyznaczenie lokalizacji haków zgodnie z projektem montażowym – zazwyczaj rozmieszczone są co 100–140 cm wzdłuż szyny.
  2. Zdjęcie lub uniesienie dachówki w miejscu montażu – element ceramiczny można delikatnie unieść bez jego demontażu, o ile pozwala na to typ profilu.
  3. Wywiercenie otworu w łacie lub bezpośrednio w krokwi i zamocowanie haka za pomocą śrub nierdzewnych klasy A2 lub A4.
  4. Uszczelnienie miejsca wejścia haka pod dachówkę – za pomocą specjalistycznej masy uszczelniającej lub uszczelki EPDM dostarczonej z systemem.
  5. Ułożenie dachówki z powrotem na miejsce – po zamontowaniu haka dachówka powinna szczelnie i stabilnie leżeć na swoim miejscu.

Kluczowym elementem jest dobór odpowiedniej długości i kąta haka, aby szyna znajdowała się na właściwej wysokości nad poziomem dachówki. Zbyt nisko umieszczona szyna może powodować naprężenia i pęknięcia ceramiki, zbyt wysoko – niekorzystnie wpływa na wytrzymałość na obciążenia wiatrowe.

Szyny montażowe – szkielet instalacji PV

Szyny aluminiowe stanowią główny element nośny, do którego mocowane są klemy trzymające panele fotowoltaiczne. Dobrej jakości szyny są wykonane z aluminium anodowanego lub profili aluminiowych klasy 6005-T5, co zapewnia odpowiednią wytrzymałość mechaniczną przy jednoczesnej lekkości.

Typy szyn i ich zastosowanie

Szyny ciągłe (jednoczęściowe) – stosowane przy mniejszych instalacjach lub gdy nie ma potrzeby łączenia elementów. Łatwe w montażu, bez ryzyka nieszczelności na łączeniach.

Szyny łączone z muflami (złączkami) – przy dłuższych szeregach paneli konieczne jest stosowanie szyn łączonych. Złączki mufowe zapewniają ciągłość elektryczną i mechaniczną, a jednocześnie pozwalają na kompensację rozszerzalności termicznej aluminium.

Szyny mini i micro – stosowane przy lekkich instalacjach lub gdy wymagana jest minimalizacja obciążenia. Mają mniejszy przekrój, ale wymagają gęstszego rozmieszczenia haków.

Rozmieszczenie szyn względem paneli

Szyny mogą być rozmieszczone poziomo (równolegle do okapu) lub pionowo (prostopadle do okapu), w zależności od orientacji paneli. Dla paneli w orientacji poziomej (landscape) stosuje się dwie szyny poziome, dla paneli pionowych (portrait) – również dwie szyny, ale rozmieszczone w odpowiednich odległościach od górnej i dolnej krawędzi panelu.

Producenci paneli w kartach technicznych podają dopuszczalne strefy mocowania (tzw. „clamp zones"), poza którymi nie wolno montować klem – nieprzestrzeganie tych zaleceń może prowadzić do uszkodzenia modułu i utraty gwarancji.

Uszczelnienie – najważniejszy etap montażu

Nawet najlepszy hak nie spełni swojej roli, jeśli miejsce jego przejścia przez pokrycie nie zostanie prawidłowo uszczelnione. Producenci systemów montażowych oferują różne rozwiązania uszczelniające:

  • Uszczelki EPDM – trwałe, odporne na UV i temperaturę, formowane do kształtu konkretnej dachówki lub o profilu uniwersalnym. Zapewniają szczelność bez dodatkowych mas.
  • Masy uszczelniające MS polymer / silikon dachowy – stosowane jako uzupełnienie uszczelek lub samodzielnie przy niestandardowych profilach dachówek. Wymagają precyzyjnej aplikacji i czasu na utwardzenie.
  • Folie uszczelniające samoprzylepne – stosowane przy większych przejściach lub jako dodatkowe zabezpieczenie. Naklejane na połać przed ułożeniem dachówki.

Warto pamiętać, że uszczelnienie powinno być trwałe przez cały okres eksploatacji instalacji – minimum 25 lat. Dlatego stosowanie tanich, nieodpowiednich materiałów jest jednym z najczęstszych błędów popełnianych przez niedoświadczonych instalatorów.

Obliczenia statyczne i bezpieczeństwo konstrukcji

Przed przystąpieniem do montażu instalacji PV na dachu ceramicznym, szczególnie przy większych systemach, należy przeprowadzić analizę nośności dachu. Dachówka ceramiczna sama w sobie jest stosunkowo ciężka (ok. 40–60 kg/m²), a dodatkowe obciążenie panelami i systemem montażowym (ok. 15–20 kg/m²) może w niektórych przypadkach wymagać wzmocnienia konstrukcji.

Kluczowe aspekty analizy statycznej:

  • Nośność krokwi i płatwi na obciążenia stałe i zmienne (wiatr, śnieg).
  • Rozstaw haków i liczba punktów mocowania – zbyt mała liczba haków zwiększa siły działające na każdy punkt kotwiący.
  • Strefa wiatrowa i kategoria ekspozycji budynku – wymagana do obliczenia sił ssących i parcia wiatru na panele.
  • Kąt nachylenia dachu – im mniejszy kąt, tym większe obciążenie śniegiem; im większy – tym silniejsze oddziaływanie wiatru.

W Polsce obowiązują normy PN-EN 1991-1-3 (obciążenie śniegiem) i PN-EN 1991-1-4 (obciążenie wiatrem), które stanowią podstawę obliczeń. Przy instalacjach powyżej określonej mocy lub powierzchni, projekt montażowy powinien być opracowany przez uprawnionego konstruktora.

Najpopularniejsze systemy montażowe dostępne na rynku

Na polskim rynku dostępnych jest wiele systemów montażowych przeznaczonych do dachów ceramicznych. Do najczęściej stosowanych przez instalatorów należą:

  • K2 Systems – niemiecki producent oferujący kompletne systemy dopasowane do setek rodzajów dachówek. Baza danych K2 Base zawiera profile uszczelnień dla konkretnych produktów ceramicznych.
  • Schletter – sprawdzone rozwiązania z szeroką gamą haków regulowanych i stałych, popularne wśród dużych instalatorów.
  • IronRidge – systemy cenione za wytrzymałość i estetykę, dostępne w Polsce za pośrednictwem dystrybutorów.
  • Esdec / FlatFix – producent z szerokimi możliwościami konfiguracji dla różnych typów dachów.
  • Polskie systemy OEM – szereg krajowych producentów oferuje tańsze alternatywy, które przy odpowiednich certyfikatach i prawidłowym montażu sprawdzają się równie dobrze.

Najczęstsze błędy instalatorów i jak ich unikać

Montaż instalacji PV na dachu ceramicznym wymaga doświadczenia i precyzji. Oto błędy, które najczęściej skutkują problemami eksploatacyjnymi:

  • Nieodpowiedni dobór haka – zastosowanie haka niedopasowanego do profilu dachówki powoduje jej uniesienie lub pęknięcie.
  • Pominięcie uszczelnienia – oszczędzanie na materiałach uszczelniających to najkrótsza droga do przecieku.
  • Zbyt mała liczba haków – prowadzi do przeciążenia punktów montażowych i deformacji szyn pod wpływem wiatru.
  • Mocowanie do łat zamiast do krokwi – łaty mają znacznie mniejszą nośność i nie są odpowiednim miejscem kotwienia haków dachowych przy dużych instalacjach.
  • Nieprawidłowa kompensacja rozszerzalności termicznej – brak luzów dylatacyjnych w szynach prowadzi do ich odkształcania i uszkadzania klem.

Podsumowanie

Instalacja fotowoltaiczna na dachu ceramicznym to rozwiązanie jak najbardziej wykonalne i trwałe – pod warunkiem zastosowania odpowiednich systemów montażowych i przestrzegania zasad dobrego montażu. Kluczem do sukcesu jest prawidłowy dobór haków dopasowanych do profilu dachówki, staranne uszczelnienie każdego punktu przejścia oraz właściwe obliczenia statyczne potwierdzające nośność dachu.

Inwestycja w dobrej jakości system montażowy zwraca się wielokrotnie – unikamy kosztownych napraw przecieków, wymiany uszkodzonych dachówek i problemów z gwarancją instalacji. Instalatorzy powinni pamiętać, że ich praca na dachu ceramicznym to odpowiedzialność nie tylko za sprawność systemu PV, ale przede wszystkim za integralność i szczelność dachu klienta przez kolejne dziesięciolecia.
