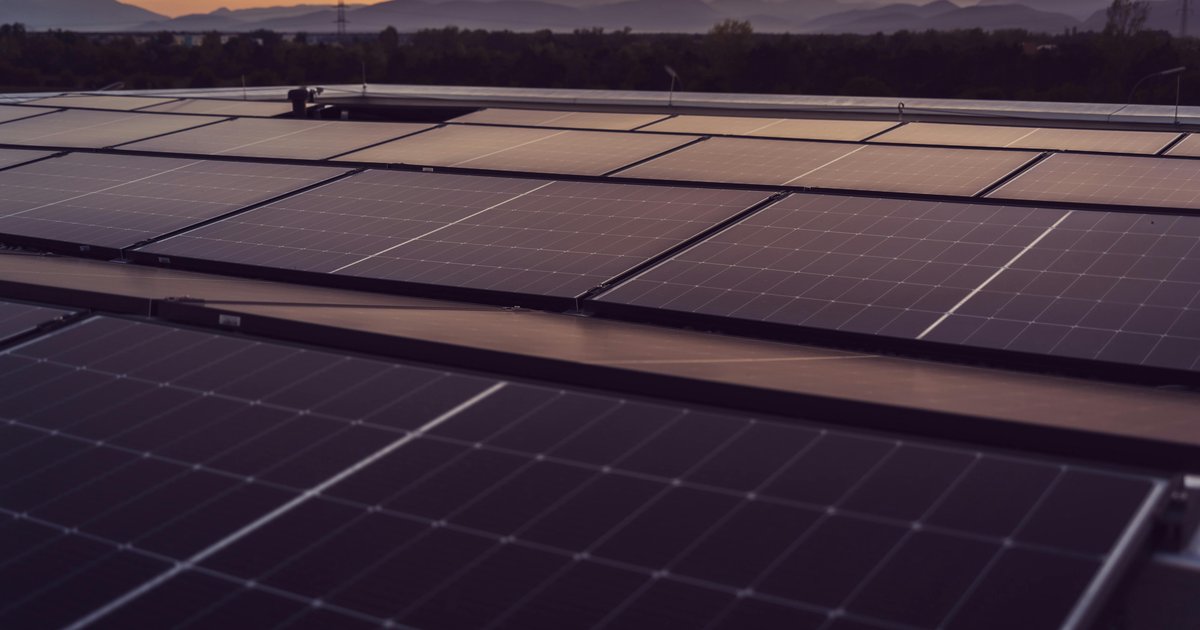

Dach z blachy na rąbek stojący a fotowoltaika – idealne połączenie

Blacha na rąbek stojący (ang. standing seam) to jedno z najbardziej eleganckich i trwałych pokryć dachowych dostępnych na rynku. Charakteryzuje się pionowymi listwami łączącymi panele blachy, które tworzą charakterystyczny rysunek dachu. Z perspektywy instalatora fotowoltaiki ten typ pokrycia dachowego ma jedną ogromną zaletę – możliwość montażu bez konieczności wiercenia jakichkolwiek otworów w blasze. To przekłada się bezpośrednio na zachowanie szczelności dachu i brak ryzyka korozji w miejscach mocowań.

W ostatnich latach popularność instalacji PV na tego rodzaju dachach znacząco wzrosła. Wynika to nie tylko z estetyki i trwałości samego pokrycia, ale również z dostępności nowoczesnych systemów zaciskowych, które umożliwiają szybki i bezpieczny montaż. Poniższy artykuł omawia kluczowe zagadnienia związane z doborem i montażem systemów mocowań na dachach z blachą na rąbek stojący.

Jak działa system mocowania na rąbek stojący?

Podstawowym elementem systemu mocowań jest zacisk rąbkowy (ang. seam clamp). Jest to specjalnie zaprojektowany uchwyt, który zaciskany jest bezpośrednio na rąbku blachy – bez wiercenia, klejenia ani spawania. Zaciski wykonane są zazwyczaj z aluminium lub stali nierdzewnej i wyposażone w śruby dociskowe, które po dokręceniu stabilnie trzymają się pionowej listwy rąbka.

Na tak zamocowanych zaciskach opiera się cały system nośny instalacji fotowoltaicznej: szyny montażowe (profile aluminiowe), do których z kolei przymocowywane są moduły PV za pomocą standardowych uchwytów końcowych i środkowych. Całość tworzy spójną, mechanicznie stabilną konstrukcję, która przenosi obciążenia na połać dachową bez ingerencji w jej szczelność.

Rodzaje zacisków rąbkowych – przegląd dostępnych rozwiązań

Na rynku dostępnych jest kilka typów zacisków dedykowanych do różnych rodzajów rąbka stojącego. Wybór właściwego zacisku zależy przede wszystkim od kształtu i wymiarów rąbka w konkretnym pokryciu dachowym.

Zaciski do rąbka prostego (symetrycznego)

Rąbek prosty, zwany też symetrycznym, ma jednakowe ramiona po obu stronach. Zaciski do tego typu rąbka wyposażone są w szczęki symetrycznie dociskające obie strony. Są one najprostsze w montażu i najszerzej dostępne. Typowe systemy oferowane przez producentów takich jak Renusol, K2 Systems, Schletter czy Esdec doskonale sprawdzają się przy standardowych rąbkach o wysokości 25–38 mm.

Zaciski do rąbka asymetrycznego (hakowego)

Rąbek hakowy (asymetryczny) ma charakterystyczny kształt z jednym ramieniem zgiętym, co wymaga zastosowania dedykowanych zacisków o asymetrycznej budowie. Tego rodzaju pokrycia spotkamy często w starszych budynkach lub przy zastosowaniu blach cynkowych. Montaż zacisków na rąbku hakowym jest nieco bardziej wymagający i wymaga dokładnej identyfikacji profilu przed zakupem systemu.

Zaciski do rąbka podwójnego (leżącego)

Chociaż rąbek leżący jest innym typem połączenia, niektórzy producenci oferują adaptery umożliwiające montaż instalacji PV również na tego rodzaju pokryciach. Warto jednak pamiętać, że nośność takiego mocowania może być niższa niż w przypadku rąbka stojącego, co należy uwzględnić w obliczeniach statycznych.

Najważniejsze parametry techniczne zacisków

Dobierając zaciski rąbkowe, instalator powinien zwrócić uwagę na następujące parametry:

  • Kompatybilność z wysokością rąbka – większość zacisków działa w zakresie 20–50 mm, ale konkretny produkt należy dopasować do pomierzonego rąbka na budowie.
  • Materiał wykonania – aluminium 6005-T5 lub T6 to standard; w środowiskach agresywnych (pobliże morza, przemysłowe) warto rozważyć stal nierdzewną AISI 304 lub 316.
  • Moment dokręcenia śrub – producenci podają dokładne wartości momentu dokręcenia (zazwyczaj 8–12 Nm), których bezwzględnie należy przestrzegać, aby nie odkształcić rąbka.
  • Dopuszczalna nośność – każdy zacisk posiada certyfikowaną nośność wyrywającą i ścinającą, na podstawie której wykonuje się obliczenia statyczne całej instalacji.
  • Certyfikaty i testy – wiarygodne systemy posiadają certyfikaty zgodności z normami EN 1090 lub IEC 62817 oraz raporty z testów obciążeniowych.

Projektowanie układu mocowań – krok po kroku

Prawidłowe rozmieszczenie zacisków i szyn to fundament bezpiecznej instalacji. Oto jak powinien wyglądać proces projektowania:

1. Inwentaryzacja dachu i pokrycia

Przed przystąpieniem do projektowania niezbędne jest dokładne zmierzenie i sfotografowanie dachu. Należy ustalić: rodzaj i wymiary rąbka, rozstaw rąbków (zazwyczaj 333–600 mm), kąt nachylenia połaci, kierunek rąbków względem kalenicy oraz stan techniczny blachy.

2. Obliczenia obciążeń

Na podstawie lokalnych danych klimatycznych (obciążenie wiatrem i śniegiem zgodnie z normą PN-EN 1991) oraz ciężaru własnego modułów PV wyznacza się siły działające na poszczególne punkty mocowania. Obliczenia powinny być wykonane przez osobę z odpowiednimi uprawnieniami lub za pomocą oprogramowania dostarczanego przez producenta systemu mocowań.

3. Dobór rozstawu zacisków i szyn

Standardowy rozstaw szyn (mierzony wzdłuż połaci) wynosi zazwyczaj 1000–1500 mm dla typowych modułów o długości 1700–2100 mm. Rozstaw zacisków na szynie zależy od obliczonej nośności punktowej i nie powinien być większy niż wynikający z obliczeń. W praktyce zaciski montuje się często na każdym drugim lub trzecim rąbku.

4. Dobór modułów i sprawdzenie zgodności

Należy upewnić się, że wybrane moduły PV posiadają certyfikaty dopuszczające montaż w wybranej konfiguracji (np. montaż pionowy lub poziomy ramki) oraz że deklarowana przez producenta nośność ramy modułu jest wystarczająca przy przyjętym rozstawie szyn.

Montaż – najlepsze praktyki

Poniżej przedstawiamy sprawdzone zasady, których przestrzeganie gwarantuje bezpieczeństwo i trwałość instalacji:

Bezpieczeństwo pracy na wysokości

Montaż na dachu zawsze wiąże się z ryzykiem upadku. Pracownicy powinni być wyposażeni w środki ochrony indywidualnej: uprzęże, liny asekuracyjne, hełmy i buty antypoślizgowe. Na dachach z blachą szczególnie ważne jest stosowanie desek rozchodnikowych lub mat ochronnych, które chronią pokrycie przed uszkodzeniem i zapobiegają poślizgnięciu.

Montaż zacisków – kolejność działań

  1. Dokładne oczyszczenie rąbka z brudu, rdzy i powłok malarskich w miejscu montażu zacisku.
  2. Wsunięcie zacisku na rąbek i wstępne pozycjonowanie.
  3. Dokręcenie śrub dociskowych ręcznie, a następnie momentem kluczem do wartości zalecanej przez producenta.
  4. Sprawdzenie stabilności zacisku poprzez próbę obrotu – prawidłowo zamontowany zacisk nie powinien się poruszać.
  5. Montaż szyny (profilu) do zacisku za pomocą śrub i nakrętek T lub innych łączników przewidzianych w systemie.

Ułożenie szyn i modułów

Szyny montażowe powinny być ułożone prostopadle do rąbków (czyli poziomo, wzdłuż kalenicy), chyba że projekt przewiduje inaczej. Długość szyn należy dostosować do szerokości pola modułów z uwzględnieniem wymaganych wysięgów poza ostatni zacisk (zazwyczaj nie więcej niż 40% rozstawu podpór). Moduły mocuje się do szyn przy użyciu uchwytów środkowych i końcowych – te ostatnie zapewniają prawidłowe wymuszenie szczeliny rozszerzalności termicznej.

Uszczelniacze i przekładki dielektryczne

W przypadku połączenia różnych metali (np. aluminiowe zaciski na cynkowej blasze) należy stosować przekładki dielektryczne (epdm, nylon) zapobiegające korozji galwanicznej. Dobrzy producenci systemów dostarczają je w zestawie z zaciskami.

Instalacja elektryczna i uziemienie

Zgodnie z wymaganiami normy PN-EN 62305 (ochrona odgromowa) i przepisami budowlanymi, metalowe elementy konstrukcji PV muszą być odpowiednio uziemione lub połączone wyrównawczo z systemem odgromowym budynku. Wiele systemów zaciskowych oferuje dedykowane przewody uziemiające lub możliwość podłączenia bezpośrednio do zacisku. Kable DC powinny być prowadzone w korytkach kablowych lub mocowane trytytkami UV-stabilnymi do szyn, w sposób chroniący je przed uszkodzeniami mechanicznymi i UV.

Typowe błędy montażowe i jak ich unikać

Nawet doświadczeni instalatorzy mogą popełniać błędy przy montażu na rąbku stojącym. Oto najczęstsze problemy:

  • Zbyt duży moment dokręcenia śrub – prowadzi do odkształcenia rąbka i osłabienia zacisku. Zawsze używaj klucza dynamometrycznego.
  • Niezgodność zacisku z profilem rąbka – użycie zacisku przeznaczonego do innego profilu skutkuje niestabilnym mocowaniem lub uszkodzeniem blachy.
  • Zbyt duży wysięg szyny – prowadzi do przeciążeń zginających i możliwości deformacji profilu pod wpływem obciążeń wiatrem i śniegiem.
  • Brak przekładek dielektrycznych – skutkuje korozją elektrochemiczną w obszarze styku różnych metali, co skraca żywotność całej konstrukcji.
  • Nieprawidłowe prowadzenie kabli – kable DC zwisające swobodnie pod modułami są narażone na mechaniczne uszkodzenia i mogą powodować pożar.

Dobór systemu – które marki warto wybrać?

Na polskim rynku dostępnych jest wiele sprawdzonych systemów mocowań do rąbka stojącego. Wśród najpopularniejszych i najczęściej stosowanych przez profesjonalnych instalatorów wymienić można:

  • K2 Systems (Niemcy) – szeroka gama zacisków do różnych profili rąbka, oprogramowanie do projektowania K2 Base, certyfikaty europejskie.
  • Schletter (Niemcy) – renomowany producent z kompletną ofertą systemów dachowych, w tym dedykowanych do rąbka stojącego.
  • Esdec (Holandia) – lekkie systemy aluminiowe z uproszczonym montażem, popularne w segmencie residential.
  • Renusol (Niemcy) – systemy znane z wysokiej jakości i łatwości montażu.
  • Van der Valk (Holandia) – oferuje zarówno zaciski stalowe, jak i aluminiowe, z szeroką dokumentacją techniczną.

Przy wyborze systemu warto kierować się nie tylko ceną, ale przede wszystkim dostępnością certyfikatów, wsparcia technicznego i dokumentacji niezbędnej do odbioru instalacji.

Podsumowanie

Instalacja fotowoltaiczna na dachu z blachą na rąbek stojący to rozwiązanie zarówno estetyczne, jak i technicznie korzystne. Dzięki systemom zaciskowym możliwy jest bezinwazyjny montaż, który nie narusza szczelności dachu i zapewnia wieloletnią trwałość. Kluczem do sukcesu jest prawidłowy dobór zacisków do konkretnego profilu rąbka, solidne obliczenia statyczne, przestrzeganie zaleceń producenta systemu oraz zachowanie zasad bezpieczeństwa pracy na wysokości. Inwestycja w dobrej jakości komponenty i staranny montaż procentuje niezawodnością instalacji przez całą jej planowaną żywotność – czyli co najmniej 25–30 lat.
