Gniazda elektryczne siłowe to złącza przemysłowe przeznaczone do zasilania odbiorników o dużej mocy — silników, maszyn warsztatowych, spawarek czy urządzeń gastronomicznych — pracujących najczęściej w sieci trójfazowej 400 V. W przeciwieństwie do domowych gniazd elektrycznych na 230 V, muszą wytrzymać znacznie wyższe prądy i często trudniejsze warunki pracy, dlatego wybór odpowiedniego typu decyduje o bezpieczeństwie całej instalacji.

Jakie parametry decydują o wyborze gniazda siłowego

Pierwszym kryterium jest napięcie i liczba biegunów. Gniazda siłowe występują w wersjach 2P+PE (230 V, jednofazowe) oraz 3P+PE i 3P+N+PE (400 V, trójfazowe) — kolor obudowy zgodnie z normą PN-EN 60309-2 od razu podpowiada napięcie: niebieski dla 230 V, czerwony dla 400 V.

Drugim, równie ważnym parametrem jest prąd znamionowy: typowe wartości to 16 A, 32 A, 63 A i 125 A. Nie wolno dobierać gniazda „na oko" — jego obciążalność musi być zgodna z prądem znamionowym odbiornika i odpowiadać przekrojowi przewodu oraz zabezpieczeniu nadprądowemu w rozdzielnicy. Zbyt małe gniazdo przy dużym odbiorniku grozi przegrzaniem kontaktów i pożarem, a zbyt duże jest po prostu niepotrzebnym kosztem.

Trzeci element to klasa ochrony IP, o której szerzej w dalszej części, oraz sposób montażu — natynkowy lub podtynkowy — zależny od rodzaju ściany i estetyki pomieszczenia. Dopiero łączna analiza tych czterech czynników pozwala wybrać model, który będzie bezpieczny i wygodny w codziennej eksploatacji.

Montaż natynkowy czy podtynkowy — co sprawdza się przy maszynach i rozdzielnicach

Gniazda elektryczne natynkowe montuje się na powierzchni ściany, w solidnej obudowie z tworzywa lub metalu. To rozwiązanie dominuje w warsztatach, halach produkcyjnych i garażach, gdzie liczy się łatwy dostęp do okablowania, możliwość szybkiej wymiany uszkodzonego elementu i odporność na uderzenia mechaniczne. Wadą jest mniej estetyczny wygląd, co w praktyce przemysłowej rzadko ma znaczenie.

Gniazda elektryczne podtynkowe chowają się w ścianie, pozostawiając na powierzchni jedynie ramkę i pokrywę — to standard w biurach, kuchniach gastronomicznych czy pomieszczeniach socjalnych zakładu, gdzie liczy się estetyka i gdzie instalacja prowadzona jest w rurkach osłonowych pod tynkiem. Montaż podtynkowy wymaga jednak dokładnego zaplanowania na etapie budowy lub remontu, bo zmiana lokalizacji gniazda po zatynkowaniu ściany oznacza dodatkowe prace budowlane.

Praktyczna zasada wyboru: tam, gdzie instalacja może się zmieniać, gdzie prowadzone są prace serwisowe maszyn lub gdzie ściana jest z blachy czy betonu bez możliwości głębokiego osadzenia, wygrywa wersja natynkowa. Tam, gdzie priorytetem jest wygląd i stały układ stanowisk, lepiej sprawdzi się podtynkowa.

Kiedy niezbędne są gniazda hermetyczne

Gniazda elektryczne hermetyczne mają podwyższoną klasę ochrony IP — najczęściej IP44, IP54 lub IP67 — i są wyposażone w uszczelnione pokrywy zamykające się automatycznie po wyjęciu wtyczki. Ich zadaniem jest ochrona kontaktów przed wodą, pyłem, wilgocią i zabrudzeniami, które w standardowym gnieździe szybko doprowadziłyby do korozji styków i awarii.

Zastosowanie takich gniazd jest obowiązkowe wszędzie, gdzie instalacja narażona jest na warunki atmosferyczne lub agresywne środowisko: na placach budowy, w myjniach samochodowych, chłodniach, zakładach spożywczych z myciem hal wodą pod ciśnieniem, a także na zewnątrz budynków. Dobór klasy IP nie jest kwestią estetyki, lecz realnego zagrożenia — gniazdo o niedostatecznej ochronie w wilgotnym otoczeniu prowadzi do zwarć i porażeń, a jego naprawa po zalaniu bywa niemożliwa.

Warto pamiętać, że klasa hermetyczności dotyczy całego zestawu — obudowy, wtyczki i pokrywy — a nie tylko samego gniazda. Jeśli którykolwiek element nie ma odpowiedniej klasy IP, cały układ traci deklarowaną ochronę, dlatego elementy siłowe i hermetyczne powinny być kupowane jako komplet od jednego producenta lub w sprawdzonej konfiguracji.

Wersje blatowe i przenośne — gdzie kończy się zastosowanie przemysłowe

Gniazda elektryczne blatowe, montowane w wysuwanych modułach kuchennych czy biurowych listwach na blacie, obsługują niemal wyłącznie standardowe gniazda 230 V o prądzie do 16 A — nie są projektowane do pracy z odbiornikami trójfazowymi ani z prądami rzędu 32–125 A charakterystycznymi dla instalacji siłowych. W praktyce to rozwiązanie z zupełnie innej kategorii: wygodne przy wyspie kuchennej czy stanowisku pracy, ale nieprzeznaczone do zasilania maszyn.

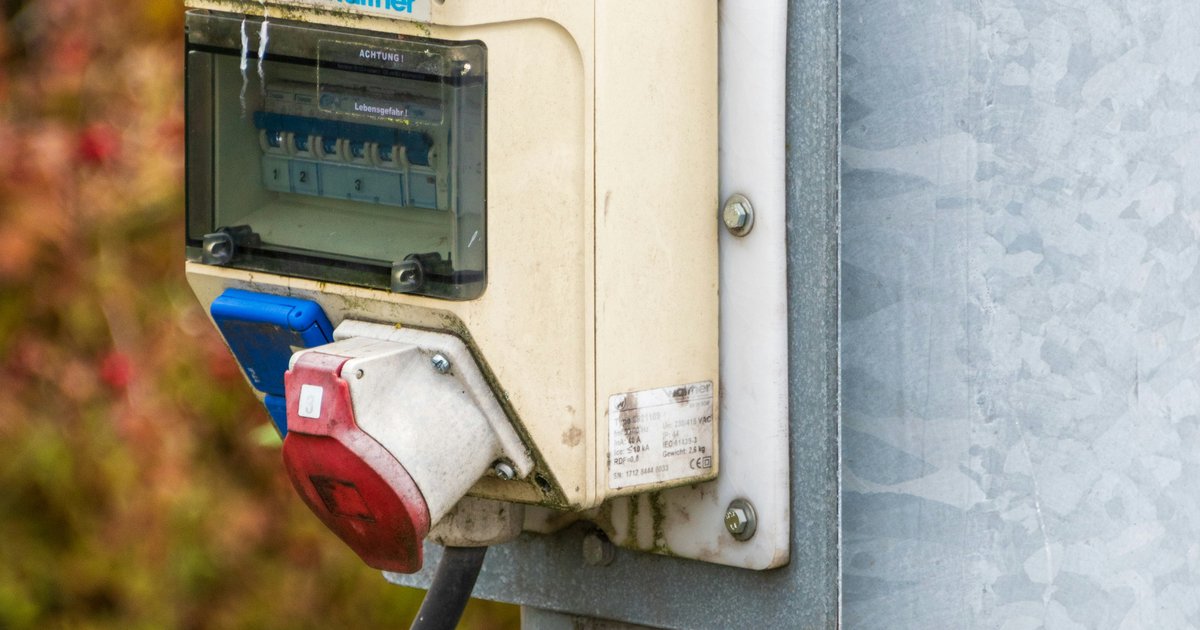

Tam, gdzie w warsztacie czy małej gastronomii potrzeba jednak mobilnego punktu poboru mocy siłowej, stosuje się przenośne rozdzielnice i skrzynki wtykowe z gniazdami 32 A lub 63 A w obudowie hermetycznej, które można przemieszczać między stanowiskami. To rozwiązanie łączy elastyczność gniazd blatowych z wytrzymałością wymaganą przy odbiornikach przemysłowych.

Decyzja jest więc prosta: jeśli odbiornik pracuje na 230 V i pobiera do 16 A, gniazdo blatowe w pełni wystarczy i jest tańszym, wygodniejszym rozwiązaniem. Jeśli w grę wchodzi silnik, spawarka czy inne urządzenie trójfazowe, konieczne jest gniazdo siłowe — mobilne lub stałe, zależnie od charakteru stanowiska.

Bezpieczeństwo instalacji siłowej — czego nie robić samodzielnie

Podłączenie gniazda siłowego do obwodu trójfazowego 400 V wiąże się z pracą na instalacji o znacznie wyższym potencjale zagrożenia niż typowe gniazdo domowe, dlatego takie prace powinien wykonywać uprawniony elektryk z odpowiednimi kwalifikacjami. Błędne podłączenie faz, pominięcie przewodu ochronnego PE lub dobór zabezpieczenia niezgodny z prądem znamionowym gniazda może prowadzić do porażenia, uszkodzenia silnika lub pożaru instalacji.

Przed zakupem warto zweryfikować zgodność gniazda z istniejącą rozdzielnicą: liczbę biegunów, wartość zabezpieczenia różnicowoprądowego i nadprądowego oraz przekrój przewodu zasilającego. Dokumentacja techniczna maszyny, która ma być podłączona, zawsze precyzuje wymagany typ gniazda i parametry zasilania — trzymanie się tych danych, a nie przybliżeń, jest jedynym sposobem na uniknięcie kosztownych błędów.

Podsumowanie

Wybór gniazda siłowego sprowadza się do czterech decyzji: napięcia i liczby biegunów, prądu znamionowego, klasy ochrony IP oraz sposobu montażu. Wersja natynkowa wygrywa w warsztatach i halach, podtynkowa — w pomieszczeniach o stałym układzie i wysokich wymaganiach estetycznych, a hermetyczna jest obowiązkowa wszędzie, gdzie liczy się ochrona przed wodą i pyłem. Gniazda blatowe pozostają rozwiązaniem dla lekkich odbiorników 230 V i nie zastąpią instalacji siłowej tam, gdzie pracuje silnik lub maszyna trójfazowa.
