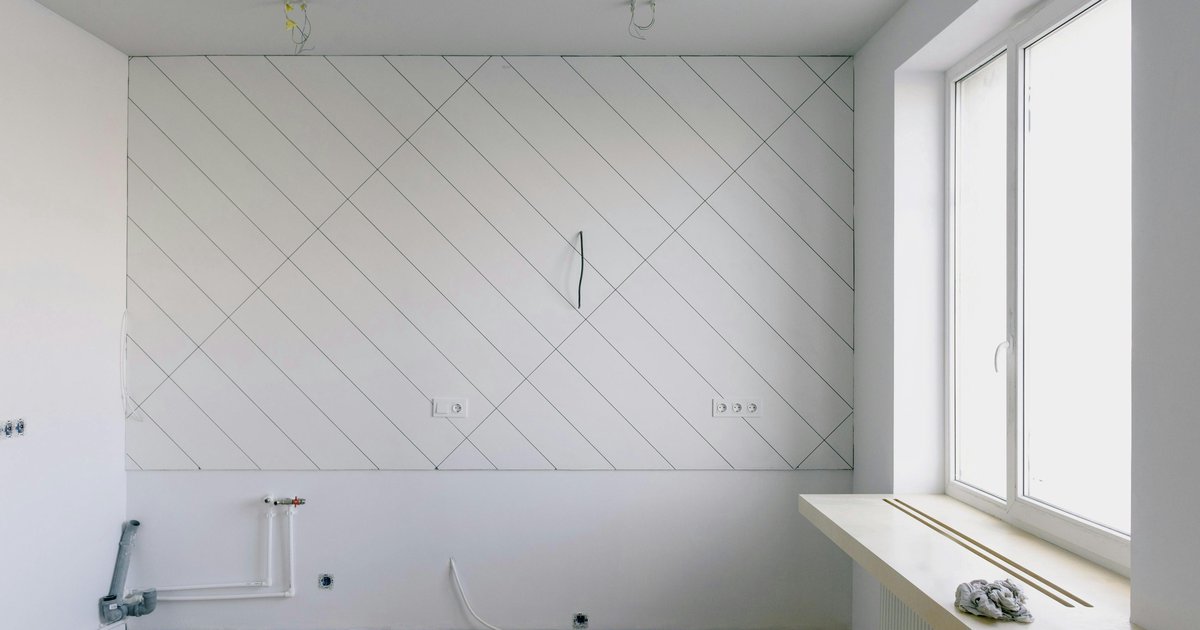

Instalacja w nowym mieszkaniu – krok po kroku

Budowa lub wykończenie nowego mieszkania to ekscytujący, ale też wymagający etap. Jednym z najważniejszych elementów, który wpływa na bezpieczeństwo, funkcjonalność oraz przyszłe koszty eksploatacji, jest poprawnie zaprojektowana i wykonana instalacja elektryczna w mieszkaniu. W tym artykule przeprowadzimy Cię przez cały proces – od pierwszych decyzji projektowych, przez prace montażowe, aż po pomyślne uruchomienie i odbiór instalacji.

Od razu jedna uwaga porządkowa: wszystko, co dzieje się przed licznikiem (przyłącze, układ pomiarowy, zabezpieczenie przedlicznikowe), pozostaje w rękach operatora sieci dystrybucyjnej i wykonawcy z odpowiednimi uprawnieniami. Instalacja odbiorcza za licznikiem jest „Twoja”, ale jej wykonanie, a zwłaszcza pomiary odbiorcze, także wymaga osoby z uprawnieniami SEP w zakresie eksploatacji i dozoru. Żadnego etapu opisanego poniżej nie wykonuje się na obwodzie pod napięciem.

Dlaczego dobre planowanie instalacji elektrycznej jest tak ważne?

Instalacja elektryczna to nie tylko gniazdka i włączniki. To skomplikowany system, który musi sprostać codziennym obciążeniom, zapewnić bezpieczeństwo mieszkańcom oraz umożliwić wygodne korzystanie z urządzeń. Błędy popełnione na etapie projektu lub montażu mogą skutkować poważnymi konsekwencjami – od częstego wyłączania bezpieczników, przez konieczność kucia ścian po zakończeniu remontu, aż po realne zagrożenie pożarowe.

Warto pamiętać, że instalacja elektryczna projektowana jest na wiele lat, a jej przebudowa po wykończeniu mieszkania jest kosztowna i uciążliwa. Dlatego tak istotne jest, aby już na początku przemyśleć wszystkie potrzeby – obecne i przyszłe.

Punktem wyjścia jest zawsze moc przyłączeniowa określona w warunkach przyłączenia lub w umowie z dostawcą energii. W mieszkaniach zasilanych jednofazowo bywa to 230 V i zabezpieczenie przedlicznikowe 25 A (czyli około 5,7 kW), w nowszych budynkach częściej spotyka się zasilanie trójfazowe 400 V z zabezpieczeniem 3×20 A lub 3×25 A. Ta liczba jest twardym limitem: nie da się „dobrać większego bezpiecznika”, żeby zmieścić w mieszkaniu płytę indukcyjną, przepływowy ogrzewacz wody i ładowarkę samochodową jednocześnie. Jeśli zapotrzebowanie rośnie, trzeba wystąpić o zwiększenie mocy, a nie kombinować z zabezpieczeniami.

Drugi powód, dla którego planowanie się opłaca, jest czysto praktyczny. Zmiana lokalizacji jednego gniazda po wykończeniu ścian oznacza bruzdę w świeżym tynku, szpachlowanie i malowanie całej ściany. Koszt „dodania” punktu na etapie projektu jest kilkukrotnie niższy niż jego dorabianie po fakcie.

Krok 1: Projekt instalacji elektrycznej

Pierwszym i fundamentalnym etapem jest stworzenie projektu instalacji. W przypadku nowych budynków projekt elektryczny zazwyczaj stanowi część dokumentacji budowlanej. Jednak w mieszkaniach, szczególnie tych w stanie deweloperskim, często konieczne jest jego rozbudowanie lub dostosowanie do indywidualnych potrzeb.

W stanie deweloperskim dostajesz zwykle instalację „minimalną”: po jednym punkcie oświetleniowym w pomieszczeniu, kilka gniazd i rozdzielnicę z podstawowym zestawem zabezpieczeń. To baza, którą warto zweryfikować, zanim zaczniesz kłaść płytki – sprawdź liczbę obwodów, wolne miejsce w rozdzielnicy i to, czy w łazience oraz kuchni faktycznie działa ochrona różnicowoprądowa.

Co powinien zawierać projekt?

Schemat rozmieszczenia gniazd i punktów oświetleniowych – z uwzględnieniem ustawienia mebli i sprzętu AGD/RTV.
Lokalizację rozdzielnicy (tablicy bezpiecznikowej) oraz liczbę obwodów.
Trasy prowadzenia przewodów – zgodnie z obowiązującymi strefami instalacyjnymi.
Dobór przekrojów przewodów i zabezpieczeń dostosowanych do przewidywanego obciążenia.
System uziemienia i ochrony przeciwporażeniowej.
Układ sieci – w budynkach mieszkalnych najczęściej TN-S w obrębie mieszkania, z rozdzielonym przewodem neutralnym i ochronnym już od rozdzielnicy.
Bilans mocy ze współczynnikiem jednoczesności, potwierdzający, że instalacja mieści się w dostępnej mocy przyłączeniowej.

Projektowanie i wykonanie powinny być zgodne z aktualną serią norm PN-HD 60364, która reguluje m.in. ochronę przeciwporażeniową, dobór i układanie przewodów oraz wymagania dla pomieszczeń wilgotnych. To nie formalność – z tych norm wynikają konkretne liczby, które decydują o tym, czy zabezpieczenie zadziała w czasie chroniącym życie.

Planowanie obwodów

Dobrą praktyką jest rozdzielenie instalacji na kilka niezależnych obwodów. Pozwala to uniknąć sytuacji, w której awaria lub przeciążenie jednego obwodu pozbawia prądu całe mieszkanie. Typowy podział obejmuje:

Obwody oświetleniowe (zazwyczaj osobne dla różnych pomieszczeń).
Obwody gniazd ogólnych.
Osobny obwód dla kuchni i urządzeń o dużej mocy (płyta indukcyjna, piekarnik).
Obwód dla pralki, zmywarki i innych urządzeń w łazience oraz kuchni.
Obwód dla ogrzewania (jeśli elektryczne) lub klimatyzacji.

Praktyczna zasada: na jednym obwodzie gniazd ogólnych zabezpieczonym wyłącznikiem B16 nie umieszczaj więcej niż 8–10 gniazd i nie łącz nim pomieszczeń o zupełnie różnym charakterze. Urządzenia o mocy powyżej około 2 kW – piekarnik, pralka, zmywarka, bojler, klimatyzator – zasługują na własny obwód, bo pracują długo i pod dużym obciążeniem. Osobny obwód ma też tę zaletę, że awaria pralki nie gasi routera i lodówki.

Ile punktów zaplanować? Orientacyjnie: salon 8–12 gniazd (w tym zestaw pod telewizorem i po dwa przy każdej kanapie), kuchnia 6–8 gniazd nad blatem plus osobne dla każdego urządzenia zabudowanego, sypialnia 4–6 gniazd z parą przy każdej stronie łóżka, biuro minimum 6. Do tego gniazdo na balkonie, w przedpokoju (odkurzacz) i przy rozdzielnicy. Nadmiar gniazd nigdy nie przeszkadza – brak wymusza przedłużacze, które są najczęstszą przyczyną przegrzewających się połączeń.

Warto już na tym etapie pomyśleć o przyszłości – instalacji ładowarki do samochodu elektrycznego, paneli fotowoltaicznych czy systemu inteligentnego domu. Przewidzenie dodatkowych przewodów i miejsca w rozdzielnicy zaoszczędzi późniejszych kłopotów.

Krok 2: Dobór materiałów i komponentów

Jakość użytych materiałów ma bezpośredni wpływ na trwałość i bezpieczeństwo instalacji. Oszczędzanie na komponentach to fałszywa ekonomia, która może prowadzić do poważnych problemów.

Przewody

W instalacjach mieszkaniowych najczęściej stosuje się przewody miedziane. Standardowe przekroje to:

1,5 mm² – dla obwodów oświetleniowych.
2,5 mm² – dla obwodów gniazdkowych.
4 mm² lub większe – dla urządzeń o dużej mocy, np. płyty indukcyjnej.

Należy zwrócić uwagę na klasę przewodów oraz ich oznaczenia. Stosuje się przewody trójżyłowe (faza, neutralny, ochronny) w obwodach jednofazowych oraz pięciożyłowe w obwodach trójfazowych.

W instalacjach podtynkowych typowym wyborem jest przewód płaski YDYp 450/750 V, w rurkach osłonowych częściej kabel okrągły YDY. Napięcie znamionowe izolacji 450/750 V to minimum dla obwodów 230/400 V – przewody 300/500 V nadają się tylko do wewnętrznego okablowania urządzeń. Aluminium w instalacjach mieszkaniowych się dziś nie stosuje; jeśli w starszym budynku natrafisz na żyły aluminiowe, nie łącz ich bezpośrednio z miedzią – wymaga to złączek przeznaczonych do połączeń Al-Cu.

Poniższa tabela pokazuje, jak w praktyce dobiera się przekrój i zabezpieczenie dla typowych obwodów mieszkaniowych. Wartości traktuj jako punkt wyjścia – ostateczny dobór zależy od długości trasy, sposobu ułożenia i mocy konkretnego urządzenia podanej w jego dokumentacji.

Obwód	Przewód	Zabezpieczenie	Uwagi
Oświetlenie	3×1,5 mm²	B10 (lub B6)	Osobno dla stref mieszkania; RCD 30 mA zalecany
Gniazda ogólne	3×2,5 mm²	B16	Maks. 8–10 gniazd na obwód
Gniazda blatowe w kuchni	3×2,5 mm²	B16	Obwód wydzielony, obowiązkowo za RCD 30 mA
Piekarnik	3×2,5 mm²	B16	Zwykle podłączenie na stałe lub gniazdo za meblem
Płyta indukcyjna 1-fazowa ok. 7 kW	3×6 mm²	B32	Przekrój i zabezpieczenie muszą odpowiadać DTR urządzenia
Płyta indukcyjna 3-fazowa	5×2,5 mm²	B16 (3-fazowy)	Rozłożenie mocy na fazy, mniejszy przekrój
Pralka / zmywarka	3×2,5 mm²	B16	RCD 30 mA obowiązkowo
Ogrzewacz przepływowy wody	5×2,5 mm² lub większy	zgodnie z DTR	Duże, krótkotrwałe obciążenia – sprawdź bilans mocy
Ładowarka EV (wallbox) 11 kW	5×2,5–5×4 mm²	B16 (3-fazowy)	RCD typu A z detekcją 6 mA DC albo RCD typu B

Dwie zasady, o których łatwo zapomnieć. Pierwsza: zabezpieczenie chroni przewód, nie urządzenie – wyłącznik B16 na przewodzie 1,5 mm² pod tynkiem to klasyczny błąd, bo przewód może się przegrzewać, zanim wyłącznik zareaguje. Druga: przy długich trasach liczy się spadek napięcia; dla obwodów odbiorczych w mieszkaniu przyjmuje się kilkuprocentowy limit, co przy 20–25 m i większym obciążeniu może wymusić przekrój o stopień większy niż wynikałoby z samej obciążalności.

Zabezpieczenia

Rozdzielnica powinna być wyposażona w:

Wyłączniki nadprądowe (bezpieczniki) – chroniące przed przeciążeniem i zwarciem.
Wyłączniki różnicowoprądowe (RCD) – chroniące przed porażeniem prądem.
Ograniczniki przepięć – zabezpieczające urządzenia przed skutkami wyładowań atmosferycznych i przepięć w sieci.

Dla obwodów mieszkaniowych standardem są wyłączniki nadprądowe o charakterystyce B (szybsze zadziałanie przy zwarciu, odpowiednie dla oświetlenia i gniazd) oraz zdolności zwarciowej co najmniej 6 kA. Charakterystyka C bywa potrzebna tylko tam, gdzie występują duże prądy rozruchowe, np. przy niektórych urządzeniach z silnikami – stosowana bez potrzeby pogarsza skuteczność ochrony przeciwporażeniowej.

Wyłącznik różnicowoprądowy w mieszkaniu ma znamionowy prąd różnicowy 30 mA – to wartość chroniąca człowieka, a nie tylko instalację. Praktyka mówi: nie jeden RCD na całe mieszkanie, a przynajmniej dwa lub trzy, tak by zadziałanie zabezpieczenia w łazience nie gasiło lodówki i światła w całym lokalu. Dla obwodów z elektroniką (falowniki PV, ładowarki, zasilacze LED) stosuje się RCD typu A, a tam gdzie mogą pojawić się gładkie prądy stałe – typ B lub A-EV. Selektywność pionowa wymaga, by RCD nadrzędny miał wyższy prąd różnicowy (np. 100 lub 300 mA) i był typu S, czyli opóźniony.

Ochronę przed przepięciami realizuje się ogranicznikiem typu 1+2 w rozdzielnicy budynku lub typu 2 w rozdzielnicy mieszkaniowej. Warto pamiętać, że SPD działa tylko przy poprawnym uziemieniu i krótkich przewodach przyłączeniowych – „wrzucony” w tablicę bez tego spełnia rolę wyłącznie dekoracyjną. Coraz częściej stosuje się też wyłączniki przeciwpożarowe AFDD, wykrywające prądy upływu iskrzenia w uszkodzonych połączeniach; nie są obowiązkowe w każdym mieszkaniu, ale mają sens w sypialniach i tam, gdzie instalacja przebiega w materiałach palnych.

Osprzęt

Gniazda, włączniki, puszki montażowe oraz rozdzielnica powinny pochodzić od renomowanych producentów. Warto wybierać produkty z certyfikatami zgodności z normami europejskimi (oznaczenie CE) oraz polskimi normami.

W praktyce liczą się detale: gniazda z bolcem ochronnym i zaciskami śrubowymi lub sprężynowymi o pewnym docisku, puszki pogłębione (60 mm) tam, gdzie trafi moduł smart home albo większa liczba żył, oraz osprzęt o odpowiednim stopniu ochrony. W łazience gniazda i oprawy montowane w zasięgu rozbryzgów wody powinny mieć co najmniej IP44, a na balkonie i tarasie – IP44 z klapką lub wyżej. Sprawdź także znamionowy prąd gniazda: standardowe 16 A wystarcza do zdecydowanej większości odbiorników jednofazowych, ale urządzenia pobierające więcej podłącza się na stałe lub przez gniazdo o odpowiednim prądzie i konstrukcji.

Krok 3: Przygotowanie podłoża i trasowanie

Po skompletowaniu materiałów przychodzi czas na prace fizyczne. Pierwszym etapem jest wytyczenie tras prowadzenia przewodów oraz lokalizacji puszek i punktów elektrycznych.

Trasowanie to dobry moment, by jeszcze raz przejść z projektem po mieszkaniu i zaznaczyć na ścianach wysokości gniazd i włączników. Typowo gniazda ogólne montuje się 25–30 cm nad podłogą, gniazda nad blatem w kuchni 110–115 cm, a włączniki na wysokości 105–120 cm. Zanim ekipa zacznie kuć, warto skonfrontować te linie z rysunkiem kuchni i rozmieszczeniem mebli – gniazdo za szafką lub włącznik zasłonięty otwartymi drzwiami to błąd, którego później nie da się tanio naprawić.

Strefy instalacyjne

Zgodnie z normami, przewody powinny być prowadzone w określonych strefach – pionowo i poziomo, w odpowiednich odległościach od podłogi, sufitu, narożników i otworów okiennych. Dzięki temu, nawet po latach, można w przybliżeniu określić, gdzie biegną przewody, co minimalizuje ryzyko ich uszkodzenia podczas wiercenia czy montażu mebli.

Typowe strefy poziome znajdują się około 30 cm od sufitu oraz 30 cm od podłogi, natomiast strefy pionowe biegną wzdłuż ościeżnic drzwi i okien w odległości około 15-20 cm.

Osobny zestaw zasad dotyczy łazienki, gdzie wprowadza się strefy 0, 1 i 2 liczone od wanny, brodzika i kabiny. W strefie 0 (wnętrze wanny) dopuszczalne są wyłącznie odbiorniki na bardzo niskie napięcie bezpieczne SELV. W strefie 1 nie umieszcza się gniazd, a oprawy muszą mieć odpowiedni stopień ochrony. Gniazda w łazience montuje się poza strefami, w praktyce co najmniej 60 cm od krawędzi wanny czy brodzika, i zawsze za wyłącznikiem różnicowoprądowym 30 mA. Wykonuje się też miejscowe połączenia wyrównawcze, spinające metalowe elementy instalacji – to one eliminują różnicę potencjałów, która w mokrym pomieszczeniu jest najgroźniejsza.

Bruzdowanie

W instalacjach podtynkowych konieczne jest wykonanie bruzd – rowków w ścianach, w których umieszczone zostaną przewody. Do tego celu używa się bruzdownicy, która zapewnia równe i precyzyjne nacięcia. Następnie wykuwa się otwory pod puszki montażowe.

Ważne ograniczenie konstrukcyjne: w ścianach nośnych i w płytach stropowych nie wolno dowolnie kuć bruzd, bo osłabia to element konstrukcyjny i może naruszyć zbrojenie. W budynkach wielkopłytowych i w mieszkaniach ze stropami żelbetowymi przewody prowadzi się w warstwie wykończeniowej, w suficie podwieszanym albo w kanałach przewidzianych przez konstruktora. Jeśli masz wątpliwości, czy ścianę można naciąć – pytanie kierujesz do zarządcy budynku lub konstruktora, nie do ekipy remontowej.

Krok 4: Montaż rozdzielnicy

Rozdzielnica to serce całej instalacji elektrycznej. To w niej znajdują się wszystkie zabezpieczenia i to z niej rozprowadzane są poszczególne obwody.

Lokalizacja rozdzielnicy powinna być łatwo dostępna, ale jednocześnie nieinwazyjna pod względem estetycznym – często umieszcza się ją w przedpokoju lub korytarzu. Wysokość montażu powinna umożliwiać wygodną obsługę, zazwyczaj na wysokości około 1,4-1,8 metra od podłogi.

Wewnątrz rozdzielnicy montuje się szynę zbiorczą, zabezpieczenia oraz listwy zaciskowe dla przewodów neutralnych i ochronnych. Ważne jest zachowanie czytelności – każdy obwód powinien być odpowiednio opisany, co znacznie ułatwia późniejszą diagnostykę i ewentualne naprawy.

Dobór rozmiaru obudowy to też decyzja na lata. Minimum praktyczne dla mieszkania to rozdzielnica dwu- lub trzyrzędowa z co najmniej 20–30% wolnych modułów rezerwy. Ta rezerwa nie jest luksusem: to w nią wejdzie później ogranicznik przepięć, RCD dla nowego obwodu klimatyzacji, zabezpieczenie falownika PV czy licznik energii. Zostaw też wolne miejsce nad i pod aparatami – szyny gęsto zapełnione wyłącznikami nagrzewają się mocniej, a producenci podają współczynniki redukcji obciążalności przy montażu obok siebie.

Same połączenia wewnętrzne wykonuje się mostkami grzebieniowymi lub przewodem o przekroju dobranym do wyłącznika głównego. Przewody ochronne trafiają na osobną listwę PE połączoną z obudową (przy rozdzielnicach metalowych), a neutralne na listwę N przypisaną do właściwego RCD – mieszanie żył N między różnymi wyłącznikami różnicowoprądowymi to najczęstsza przyczyna ich „niewyjaśnionego” wyłączania.

Krok 5: Układanie przewodów

Po przygotowaniu bruzd i montażu puszek można przystąpić do układania przewodów. Przewody umieszcza się w bruzdach lub w rurkach osłonowych (peszlach), które dodatkowo chronią je przed uszkodzeniami mechanicznymi i ułatwiają ewentualną wymianę w przyszłości.

Przewody mocuje się za pomocą uchwytów lub zaprawy gipsowej. Należy zachować odpowiednie zapasy przewodów w puszkach, aby umożliwić wygodne podłączenie osprzętu. Standardowo zostawia się około 15-20 cm zapasu w każdej puszce.

Przy prowadzeniu tras pilnuj kilku rzeczy technicznych. Promień gięcia nie powinien być mniejszy niż kilkakrotność średnicy przewodu – zbyt ostre załamanie uszkadza izolację. W jednej rurce osłonowej nie upychaj przewodów „na siłę”: zbyt duże wypełnienie uniemożliwia późniejsze przeciągnięcie i pogarsza odprowadzanie ciepła, przez co przewód traci obciążalność. Zachowaj też odstęp od instalacji ciepłej wody i kanałów grzewczych, a przy trasach prowadzonych równolegle do przewodów teletechnicznych utrzymaj kilkanaście centymetrów dystansu, żeby ograniczyć zakłócenia.

Zanim bruzdy zostaną zatynkowane, wykonaj dokumentację powykonawczą w najprostszej możliwej formie: zdjęcia każdej ściany z widocznymi trasami, najlepiej z miarką w kadrze. Za dwa lata, gdy będziesz wiercił pod półkę, ten folder zdjęć będzie wart więcej niż cały projekt.

Łączenie przewodów

Wszystkie połączenia przewodów powinny być wykonane w puszkach instalacyjnych, nigdy bezpośrednio w bruzdach pod tynkiem. Do łączenia stosuje się złączki – najczęściej szybkozłączki typu WAGO, które zapewniają pewne i trwałe połączenie bez konieczności lutowania czy skręcania.

Złączkę dobiera się do przekroju i rodzaju żyły: inne modele są przeznaczone do żył jednodrutowych, inne do linki wielodrutowej. Skręcanie żył „na drut” i owijanie taśmą izolacyjną to rozwiązanie, które z czasem traci docisk, zwiększa rezystancję połączenia i zaczyna się grzać – to typowy scenariusz pożaru w puszce. Połączenia muszą też pozostać dostępne: puszka z zaciskami zatynkowana na głucho uniemożliwia jakąkolwiek późniejszą diagnostykę.

Krok 6: Montaż osprzętu

Gdy przewody są ułożone, a ściany wykończone (po tynkowaniu i malowaniu), przychodzi czas na montaż osprzętu – gniazd, włączników i opraw oświetleniowych.

Ten etap wykonuje się zazwyczaj na końcu prac wykończeniowych, aby uniknąć zabrudzenia lub uszkodzenia delikatnych elementów. Każde gniazdo i włącznik podłącza się zgodnie ze schematem, zwracając szczególną uwagę na poprawne połączenie przewodu ochronnego (uziemienia).

Ważne zasady przy montażu

Przewód fazowy (najczęściej brązowy lub czarny) – podłączany do odpowiedniego zacisku.
Przewód neutralny (niebieski) – do zacisku N.
Przewód ochronny (żółto-zielony) – zawsze do zacisku uziemienia.

Pomyłka w podłączeniu, szczególnie przewodu ochronnego, może prowadzić do groźnych w skutkach sytuacji, dlatego ten etap wymaga szczególnej staranności.

Barwy żółto-zielonej nie wolno użyć do żadnej innej funkcji niż ochronna, a niebieskiej – do niczego poza przewodem neutralnym. To nie estetyka, lecz zabezpieczenie kolejnego elektryka, który po latach otworzy puszkę i musi móc zaufać kolorom. W łącznikach przerywa się zawsze przewód fazowy, nigdy neutralny – inaczej oprawa pozostaje pod napięciem także po wyłączeniu światła, co grozi porażeniem przy wymianie żarówki.

Osprzęt dokręca się do puszki tak, by ramka przylegała do ściany bez naprężeń, a żyły w środku miały zapas pozwalający wyjąć mechanizm bez ich wyrywania. Przed przykręceniem osłon jeszcze raz sprawdź docisk zacisków – luźna żyła w gnieździe to punkt, który będzie się grzał pod obciążeniem czajnika czy grzejnika.

Krok 7: Pomiary i sprawdzenie instalacji

Po zakończeniu montażu, a przed uruchomieniem, instalacja musi zostać dokładnie sprawdzona. To kluczowy etap, który nie może zostać pominięty.

Jakie pomiary należy wykonać?

Pomiar rezystancji izolacji – sprawdza, czy izolacja przewodów jest w odpowiednim stanie.
Pomiar ciągłości przewodów ochronnych – potwierdza poprawność uziemienia.
Pomiar impedancji pętli zwarcia – weryfikuje skuteczność ochrony przeciwporażeniowej.
Test wyłączników różnicowoprądowych – sprawdza czas i prawidłowość zadziałania.
Pomiar rezystancji uziemienia.

Każdy z tych pomiarów odpowiada na konkretne pytanie. Rezystancja izolacji, mierzona napięciem probierczym 500 V dla obwodów 230/400 V, pokazuje, czy izolacja nie jest zawilgocona lub uszkodzona podczas wciągania przewodów – dla instalacji mieszkaniowej oczekuje się wartości rzędu megaomów, znacznie powyżej minimum normowego. Impedancja pętli zwarcia decyduje o tym, czy w razie zwarcia doziemnego wyłącznik nadprądowy zadziała w wymaganym czasie (dla obwodów gniazdowych 230 V liczy się dziesiąte części sekundy); jeśli wynik jest zbyt wysoki, trzeba zwiększyć przekrój przewodu albo zmienić zabezpieczenie. Test RCD weryfikuje, czy wyłącznik reaguje przy prądzie różnicowym nieprzekraczającym wartości znamionowej i w czasie mieszczącym się w limicie.

Pomiary te powinien wykonać uprawniony elektryk dysponujący odpowiednim sprzętem pomiarowym. Wyniki dokumentowane są w protokole, który stanowi potwierdzenie, że instalacja jest bezpieczna i gotowa do użytkowania.

Miernik musi mieć aktualne świadectwo wzorcowania, a protokół – nazwę i numer przyrządu, datę, warunki pomiaru oraz podpis osoby z uprawnieniami. Protokół bez tych danych jest bezwartościowy przy odbiorze i w razie sporu z ubezpieczycielem. Warto też pamiętać, że pomiary instalacji w budynkach mieszkalnych powtarza się okresowo, standardowo nie rzadziej niż raz na pięć lat.

Krok 8: Uruchomienie instalacji

Gdy wszystkie pomiary wypadną pomyślnie, można przystąpić do uruchomienia instalacji. Proces ten polega na stopniowym włączaniu poszczególnych obwodów i sprawdzeniu ich działania.

Warto przeprowadzić tzw. próbę funkcjonalną – sprawdzić działanie każdego gniazda, włącznika i punktu oświetleniowego. Testuje się również reakcję zabezpieczeń, na przykład poprzez naciśnięcie przycisku testowego na wyłączniku różnicowoprądowym.

Na co zwrócić uwagę przy uruchomieniu?

Czy wszystkie obwody działają poprawnie.
Czy nie ma nieprawidłowych spadków napięcia.
Czy zabezpieczenia reagują zgodnie z oczekiwaniami.
Czy nie występują niepokojące objawy, takie jak nagrzewanie się osprzętu czy nietypowe dźwięki.

Dobrą praktyką jest test pod realnym obciążeniem: włącz jednocześnie czajnik, piekarnik, pralkę i indukcję na wysokiej mocy i sprawdź, czy nie wyłącza się wyłącznik główny. Jeśli tak, to nie znak, że „bezpiecznik jest za mały”, ale że bilans mocy przekracza dostępną moc przyłączeniową – rozwiązaniem jest zmiana nawyków użytkowania, sterownik ograniczający moc albo wniosek o zwiększenie mocy. Przy zasilaniu trójfazowym sprawdź też, czy odbiorniki jednofazowe są rozłożone równomiernie na trzy fazy.

Przycisk TEST na wyłączniku różnicowoprądowym warto naciskać co kilka miesięcy. Jeśli RCD nie wyłączy się od razu, nie działa i wymaga wymiany – nie ma tu wersji „prawie sprawnej”.

Krok 9: Odbiór i dokumentacja

Ostatnim etapem jest formalny odbiór instalacji. Dla nowych budynków odbiór jest często wymagany przez przepisy i konieczny do uzyskania pozwolenia na użytkowanie.

Kompletna dokumentacja powinna zawierać:

Projekt instalacji elektrycznej.
Protokoły z pomiarów.
Schemat rozdzielnicy z opisem obwodów.
Certyfikaty użytych materiałów.
Oświadczenie wykonawcy o zgodności z projektem i normami.
Zdjęcia tras przewodów wykonane przed tynkowaniem.
Instrukcje i karty gwarancyjne zamontowanych urządzeń (falownik, wallbox, moduły smart home).

Dokumentację warto zachować na przyszłość – przyda się przy ewentualnych modyfikacjach, sprzedaży mieszkania czy w razie potrzeby zgłoszenia ubezpieczeniowego.

Osobno dopnij sprawy z operatorem i sprzedawcą energii: montaż licznika, wybór taryfy (całodobowa G11 albo dwustrefowa G12/G12w, korzystna przy ładowaniu samochodu czy ogrzewaniu elektrycznym w nocy) oraz – jeśli planujesz fotowoltaikę – zgłoszenie mikroinstalacji. Zmiana taryfy jest darmowa i szybka, ale ma sens tylko wtedy, gdy realnie przenosisz część zużycia na godziny tańsze.

Najczęstsze błędy przy wykonywaniu instalacji elektrycznej

Aby uniknąć kosztownych problemów, warto znać najczęstsze błędy popełniane podczas wykonywania instalacji:

Zbyt mała liczba gniazd – współczesne mieszkania wymagają znacznie więcej punktów zasilania niż kilkanaście lat temu.
Brak osobnych obwodów dla urządzeń o dużej mocy.
Niewłaściwy dobór przekrojów przewodów.
Łączenie przewodów poza puszkami.
Pomijanie zabezpieczeń różnicowoprądowych.
Brak rezerwy w rozdzielnicy na przyszłe rozbudowy.
Nieprzestrzeganie stref instalacyjnych.
Jeden RCD na całe mieszkanie – jedna usterka odcina prąd wszędzie, także w zamrażarce.
Wymiana wyłącznika na większy zamiast usunięcia przyczyny przeciążenia – przewód zostaje wtedy bez ochrony.
Zbyt płytkie puszki, w których nie mieszczą się złączki ani moduły sterowania.
Brak połączeń wyrównawczych w łazience.

Czy warto wykonać instalację samodzielnie?

Wiele osób zastanawia się, czy może wykonać instalację elektryczną samodzielnie. O ile drobne prace, takie jak wymiana gniazdka, są możliwe do wykonania przez osobę z podstawową wiedzą, o tyle kompleksowa instalacja w nowym mieszkaniu powinna być realizowana przez uprawnionego elektryka.

Wynika to z kilku powodów. Po pierwsze – bezpieczeństwo. Błędy w instalacji mogą zagrażać zdrowiu i życiu. Po drugie – kwestie formalne. Pomiary odbiorcze oraz protokoły muszą być wykonane przez osobę z odpowiednimi uprawnieniami. Po trzecie – ubezpieczenie. W razie pożaru spowodowanego nieprawidłową instalacją wykonaną samodzielnie, ubezpieczyciel może odmówić wypłaty odszkodowania.

Jeśli mimo to chcesz częściowo zaangażować się w prace, sensowny podział jest taki: samodzielnie robisz to, co nie dotyczy bezpośrednio obwodów pod napięciem – trasowanie, bruzdowanie, wciąganie przewodów do rurek, montaż puszek. Podłączenie rozdzielnicy, wykonanie połączeń i pomiary zostawiasz elektrykowi. Ustal to z nim przed rozpoczęciem robót, bo wykonawca podpisujący protokół musi mieć pewność jakości tego, co jest pod tynkiem.

Jedna rzecz nie podlega negocjacji: wszelkie prace na instalacji wykonuje się po wyłączeniu i sprawdzeniu braku napięcia, najlepiej z zabezpieczeniem przed przypadkowym załączeniem. „Szybkie” podłączenie gniazda na żywo, bez wyłączenia obwodu, to nie oszczędność czasu, a realne ryzyko porażenia i łuku elektrycznego.

Inteligentny dom – warto pomyśleć z wyprzedzeniem

Coraz więcej osób decyduje się na systemy inteligentnego domu (smart home). Jeśli rozważasz takie rozwiązanie, najlepiej uwzględnić je już na etapie projektowania instalacji. Niektóre systemy wymagają dodatkowego okablowania, inne działają bezprzewodowo, ale w obu przypadkach wcześniejsze planowanie pozwoli uniknąć kompromisów i dodatkowych kosztów.

Przy rozwiązaniach przewodowych, takich jak KNX czy sterowanie z centralnym sterownikiem, przewody od łączników i czujników prowadzi się gwiaździście do rozdzielnicy – wtedy warto z góry zaplanować większą obudowę i skrętkę do każdego punktu sterowania. W systemach bezprzewodowych i modułowych kluczowe jest, by w puszkach za łącznikami znalazł się przewód neutralny, bo większość modułów go wymaga, a klasyczna instalacja oświetleniowa doprowadza do łącznika tylko fazę.

Inteligentne sterowanie oświetleniem, roletami, ogrzewaniem czy systemami bezpieczeństwa staje się standardem w nowoczesnych mieszkaniach. Warto przewidzieć przynajmniej podstawową infrastrukturę, nawet jeśli pełne wdrożenie planujesz na później.

Minimalny zestaw „na przyszłość”, który kosztuje niewiele na etapie budowy: skrętka kategorii co najmniej 6 do punktów, gdzie stanie router, telewizor i biurko; zasilanie w skrzynce nad oknem pod rolety lub karnisze elektryczne; przewód do bramki wideodomofonu; osobny obwód i miejsce w rozdzielnicy na wallbox lub falownik PV. Nawet jeśli nigdy z nich nie skorzystasz, przy sprzedaży mieszkania są argumentem, a dorabianie ich później zawsze oznacza kucie ścian.

Podsumowanie

Instalacja elektryczna w nowym mieszkaniu to przedsięwzięcie wymagające staranności, wiedzy i przemyślanego planowania. Od dobrze przygotowanego projektu, przez wybór jakościowych materiałów, profesjonalny montaż, aż po rzetelne pomiary i odbiór – każdy etap ma kluczowe znaczenie dla bezpieczeństwa i komfortu użytkowania.

Pamiętaj, że instalacja elektryczna to inwestycja na lata. Warto poświęcić jej odpowiednią uwagę i, przede wszystkim, zaufać profesjonalistom z odpowiednimi uprawnieniami. Dzięki temu Twoje nowe mieszkanie będzie nie tylko funkcjonalne, ale przede wszystkim bezpieczne dla Ciebie i Twoich bliskich.

Jeśli planujesz wykonanie lub modernizację instalacji elektrycznej, skonsultuj się z doświadczonym elektrykiem, który pomoże dobrać optymalne rozwiązania dostosowane do Twoich potrzeb oraz przeprowadzi cały proces zgodnie z obowiązującymi normami i przepisami.
