Dlaczego prawidłowy podział obwodów jest tak ważny?

Planowanie instalacji elektrycznej w domu jednorodzinnym to znacznie więcej niż tylko rozmieszczenie gniazdek i włączników. To przemyślany proces, który decyduje o bezpieczeństwie domowników, trwałości urządzeń oraz wygodzie codziennego użytkowania. Właściwy podział obwodów pozwala uniknąć przeciążeń, ogranicza skutki ewentualnych awarii oraz ułatwia diagnostykę i naprawy w przyszłości.

Wyobraźmy sobie sytuację, w której cała instalacja w domu pracuje na jednym obwodzie. Awaria w jednym pomieszczeniu pozbawiłaby prądu cały budynek, a jednoczesne włączenie kilku urządzeń o dużej mocy nieuchronnie prowadziłoby do zadziałania zabezpieczenia. Dlatego dobrze zaprojektowana instalacja składa się z wielu niezależnych obwodów, z których każdy odpowiada za określoną grupę odbiorników.

Podstawowe zasady podziału instalacji na obwody

Podział instalacji na obwody powinien wynikać z analizy potrzeb użytkowników oraz charakterystyki poszczególnych pomieszczeń. Istnieje kilka uniwersalnych zasad, którymi warto się kierować przy projektowaniu:

  • Rozdzielenie obwodów oświetleniowych od gniazdkowych – to absolutna podstawa. Dzięki temu awaria gniazdek nie pozbawi nas światła, co jest szczególnie istotne ze względów bezpieczeństwa.
  • Wydzielenie obwodów dla urządzeń o dużej mocy – takie odbiorniki jak płyta indukcyjna, piekarnik, pralka czy zmywarka powinny mieć własne, dedykowane obwody.
  • Podział według pomieszczeń lub stref – większe domy warto dzielić na strefy (np. parter, piętro, garaż), co ułatwia zarządzanie instalacją.
  • Uwzględnienie pomieszczeń wilgotnych – łazienki, pralnie i pomieszczenia gospodarcze wymagają szczególnych zabezpieczeń.
  • Rezerwa na przyszłość – warto przewidzieć dodatkowe obwody i miejsce w rozdzielnicy na rozbudowę instalacji.

Typowe obwody w domu jednorodzinnym

W przeciętnym domu jednorodzinnym o powierzchni 120–150 m² liczba obwodów może wynosić od kilkunastu do nawet ponad dwudziestu. Oto zestawienie najczęściej spotykanych obwodów wraz z ich charakterystyką:

Obwody oświetleniowe

Obwody oświetleniowe zazwyczaj zabezpiecza się wyłącznikami nadprądowymi o wartości 10 A. Przewody stosowane do tych obwodów mają przekrój 1,5 mm². Jeden obwód oświetleniowy może obsługiwać kilka pomieszczeń, jednak zaleca się, aby nie obciążać go zbyt mocno – w praktyce jeden obwód oświetlenia przypada na 2–4 pomieszczenia, w zależności od liczby punktów świetlnych.

W większych domach warto rozdzielić oświetlenie parteru i piętra na osobne obwody, co poprawia komfort i bezpieczeństwo. Dobrym rozwiązaniem jest również wydzielenie oświetlenia zewnętrznego oraz oświetlenia w pomieszczeniach technicznych na oddzielne linie.

Obwody gniazd ogólnego przeznaczenia

Gniazda w pokojach, salonie czy korytarzu zasilane są zazwyczaj przewodami o przekroju 2,5 mm² i zabezpieczane wyłącznikami nadprądowymi 16 A. Przyjmuje się, że jeden obwód gniazdkowy może obsługiwać do 8–10 gniazd, choć w praktyce dla większego komfortu i bezpieczeństwa warto ograniczyć tę liczbę do około 6–8 punktów.

Przy planowaniu obwodów gniazdkowych należy pamiętać o przewidywanym obciążeniu. Pokój z domowym biurem, w którym pracuje komputer, monitor, drukarka i inne urządzenia, może wymagać osobnego obwodu, by uniknąć przeciążeń.

Obwody dla urządzeń kuchennych

Kuchnia to pomieszczenie o największym zagęszczeniu urządzeń o dużej mocy. Z tego powodu wymaga szczególnej uwagi przy projektowaniu instalacji. Standardowo wydziela się następujące obwody:

  • Płyta indukcyjna lub ceramiczna – urządzenie o mocy 7–11 kW, najczęściej zasilane trójfazowo, wymaga osobnego obwodu z przewodem o przekroju 2,5 mm² lub większym oraz odpowiedniego zabezpieczenia.
  • Piekarnik elektryczny – moc rzędu 2,5–3,5 kW, dedykowany obwód zabezpieczony wyłącznikiem 16 A.
  • Zmywarka – własny obwód, najlepiej wraz z zabezpieczeniem różnicowoprądowym.
  • Gniazda na blacie kuchennym – do zasilania czajnika, tostera, ekspresu do kawy. Ze względu na duże obciążenie warto przewidzieć tu osobny obwód lub nawet dwa.
  • Lodówka – choć nie pobiera dużej mocy, dla ciągłości pracy warto rozważyć dla niej osobny obwód, by przy zadziałaniu innego zabezpieczenia żywność nie uległa zepsuciu.

Obwody w łazience i pomieszczeniach wilgotnych

Łazienka to przestrzeń o podwyższonym ryzyku porażenia prądem, dlatego obwody w niej muszą być bezwzględnie chronione wyłącznikiem różnicowoprądowym o prądzie różnicowym nie większym niż 30 mA. W łazience zazwyczaj wydziela się:

  • obwód oświetlenia (często wspólny z innym pomieszczeniem),
  • obwód gniazd (np. dla suszarki, golarki, pralki),
  • obwód dla ogrzewania podłogowego elektrycznego, jeśli takie zastosowano,
  • obwód dla podgrzewacza wody, jeśli jest stosowany.

Należy pamiętać o przestrzeganiu stref ochronnych w łazience, które określają, jakie urządzenia i gniazda mogą znajdować się w danej odległości od wanny czy prysznica.

Obwody dla urządzeń AGD o dużej mocy

Pralka, suszarka oraz inne urządzenia o znacznym poborze mocy powinny mieć dedykowane obwody. Pralka zazwyczaj wymaga obwodu zabezpieczonego wyłącznikiem 16 A z przewodem 2,5 mm² oraz ochroną różnicowoprądową. Podobnie postępuje się z suszarką bębnową.

Obwody specjalne

W nowoczesnym domu jednorodzinnym często pojawiają się dodatkowe obwody związane z konkretnymi instalacjami:

  • Kotłownia i urządzenia grzewcze – pompa ciepła, kocioł, pompy obiegowe.
  • Brama garażowa i automatyka – napęd bramy wjazdowej i garażowej.
  • Ładowarka do samochodu elektrycznego – wymaga dedykowanego, mocnego obwodu, często trójfazowego.
  • Instalacja fotowoltaiczna – z osobnym układem zabezpieczeń i pomiaru.
  • Pompa wody, system nawadniania ogrodu – obwody zewnętrzne z odpowiednią ochroną.

Obliczanie mocy i bilans energetyczny

Przed dobraniem zabezpieczeń i przekrojów przewodów konieczne jest oszacowanie zapotrzebowania na moc. Sumuje się moce wszystkich odbiorników, jednak nie przyjmuje się, że wszystkie pracują jednocześnie. Do tego celu stosuje się tak zwany współczynnik jednoczesności, który uwzględnia fakt, że nie wszystkie urządzenia są włączone w tym samym czasie.

Dla domu jednorodzinnego moc przyłączeniowa wynosi zazwyczaj od 12 do 20 kW, przy zasilaniu trójfazowym. Pojedyncza faza w instalacji trójfazowej nie powinna być nadmiernie obciążona – istotne jest równomierne rozłożenie obwodów na poszczególne fazy.

Równoważenie obciążenia faz

Przy instalacji trójfazowej kluczowe jest takie rozplanowanie obwodów, aby obciążenie poszczególnych faz było zbliżone. Niezrównoważone obciążenie prowadzi do problemów z napięciem, a w skrajnych przypadkach do zadziałania zabezpieczeń. Urządzenia jednofazowe o dużej mocy należy rozdzielać między różne fazy, natomiast urządzenia trójfazowe (np. płyta indukcyjna, pompa ciepła) obciążają wszystkie fazy równomiernie.

Dobór zabezpieczeń

Odpowiedni dobór zabezpieczeń to fundament bezpiecznej instalacji. W domu jednorodzinnym stosuje się kilka rodzajów zabezpieczeń, które pełnią różne funkcje.

Wyłączniki nadprądowe (bezpieczniki automatyczne)

Wyłączniki nadprądowe chronią instalację przed skutkami przeciążenia i zwarcia. Najważniejszym parametrem jest ich prąd znamionowy oraz charakterystyka wyzwalania:

  • Charakterystyka B – stosowana w obwodach oświetleniowych i gniazdkowych, gdzie nie występują duże prądy rozruchowe. Wyzwala przy prądzie 3–5 razy większym od znamionowego.
  • Charakterystyka C – stosowana dla obwodów z urządzeniami generującymi prądy rozruchowe, np. silniki, niektóre urządzenia AGD. Wyzwala przy prądzie 5–10 razy większym od znamionowego.

Dobór prądu znamionowego wyłącznika musi być skoordynowany z przekrojem przewodu. Przykładowe zestawienia:

  • przewód 1,5 mm² – wyłącznik maksymalnie 10 A (obwody oświetleniowe),
  • przewód 2,5 mm² – wyłącznik maksymalnie 16 A (obwody gniazdkowe),
  • przewód 4 mm² – wyłącznik do 25 A (obwody dużej mocy),
  • przewód 6 mm² – wyłącznik do 32 A (np. ładowarka samochodowa).

Wyłączniki różnicowoprądowe (RCD)

Wyłącznik różnicowoprądowy chroni przed porażeniem prądem oraz wykrywa upływ prądu do ziemi. Jest to element absolutnie niezbędny we współczesnej instalacji. W domu jednorodzinnym stosuje się wyłączniki o prądzie różnicowym 30 mA dla obwodów gniazdkowych i pomieszczeń wilgotnych.

Dobrą praktyką jest podział instalacji tak, by jeden wyłącznik różnicowoprądowy obsługiwał kilka obwodów, ale nie wszystkie naraz. Dzięki temu zadziałanie RCD w jednym obszarze nie pozbawi prądu całego domu. Coraz częściej stosuje się również wyłączniki różnicowoprądowe z członem nadprądowym, tak zwane RCBO, które łączą funkcje obu zabezpieczeń w jednym module.

Ograniczniki przepięć

Ochrona przeciwprzepięciowa zabezpiecza instalację i podłączone urządzenia przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych w sieci. W domu jednorodzinnym stosuje się ograniczniki przepięć typu 1+2 lub 2, montowane w rozdzielnicy głównej. Ochrona ta jest szczególnie istotna w przypadku domów wyposażonych w elektronikę, systemy inteligentne czy instalację fotowoltaiczną.

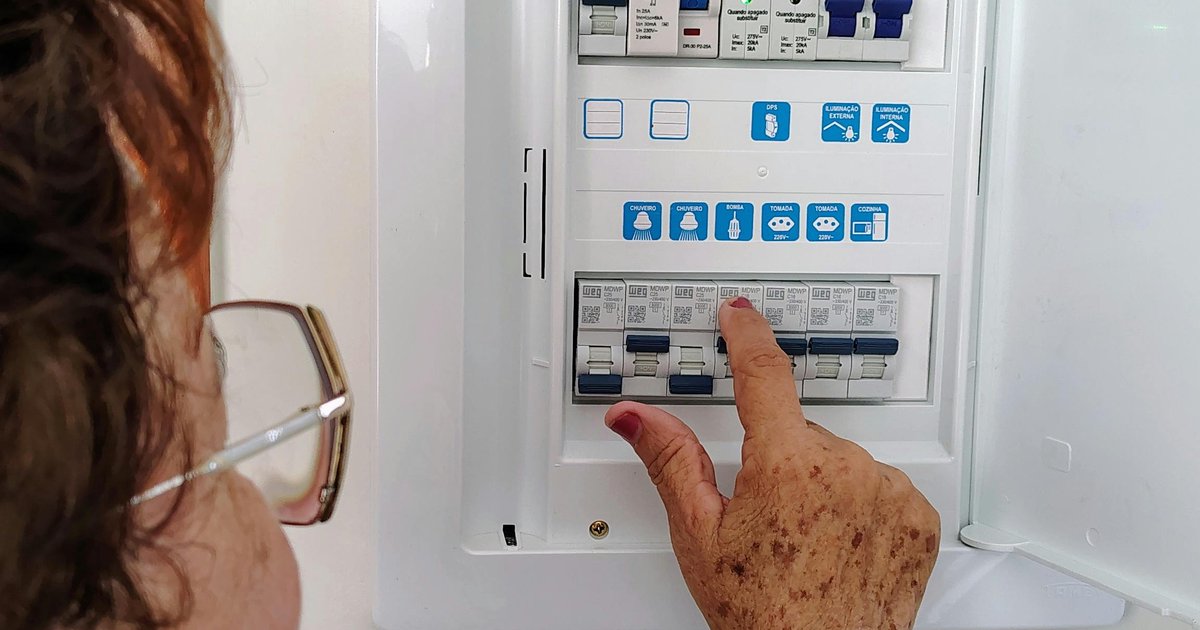

Rozdzielnica – serce instalacji

Rozdzielnica elektryczna to miejsce, w którym zbiegają się wszystkie obwody i znajdują się zabezpieczenia. Jej prawidłowe zaprojektowanie ma ogromne znaczenie dla funkcjonalności i bezpieczeństwa instalacji. Przy planowaniu rozdzielnicy należy uwzględnić:

  • Odpowiednią liczbę modułów – każdy wyłącznik i urządzenie zajmuje określoną liczbę pól. Warto przewidzieć rezerwę co najmniej 20–30% miejsca na rozbudowę.
  • Logiczny układ – obwody powinny być pogrupowane i czytelnie opisane.
  • Wyłącznik główny – umożliwiający odcięcie zasilania całego domu.
  • Rozdzielenie zabezpieczeń – tak, by awaria jednego obwodu nie wpływała na pozostałe.

Profesjonalnie wykonana rozdzielnica zawiera czytelny opis wszystkich obwodów, najlepiej w formie tabliczki lub naklejek. Dzięki temu w razie awarii łatwo zidentyfikować, który obwód wymaga interwencji.

Przykładowy podział obwodów w domu o powierzchni 140 m²

Aby zobrazować omawiane zasady, przedstawmy przykładowy podział obwodów w typowym domu jednorodzinnym z parterem i piętrem:

  • Obwód oświetlenia parteru – 10 A
  • Obwód oświetlenia piętra – 10 A
  • Obwód oświetlenia zewnętrznego – 10 A
  • Obwód gniazd salonu – 16 A
  • Obwód gniazd kuchni (blat) – 16 A
  • Obwód gniazd pokoi na piętrze – 16 A
  • Obwód gniazd sypialni i gabinetu – 16 A
  • Obwód płyty indukcyjnej – zasilanie trójfazowe
  • Obwód piekarnika – 16 A
  • Obwód zmywarki – 16 A
  • Obwód lodówki – 16 A
  • Obwód pralki – 16 A (z ochroną RCD)
  • Obwód łazienki parter – 16 A (z ochroną RCD)
  • Obwód łazienki piętro – 16 A (z ochroną RCD)
  • Obwód kotłowni i urządzeń grzewczych – 16 A
  • Obwód bramy garażowej – 16 A
  • Obwód ładowarki samochodowej – zasilanie trójfazowe
  • Rezerwa – kilka wolnych pól w rozdzielnicy

Taki podział zapewnia komfort użytkowania i wysokie bezpieczeństwo. Każda awaria pozostaje zlokalizowana, a obciążenie rozkłada się równomiernie na poszczególne fazy.

Najczęstsze błędy przy planowaniu obwodów

W praktyce projektowej i wykonawczej spotyka się powtarzające się błędy, które mogą skutkować poważnymi problemami. Warto je znać, by ich uniknąć:

  • Zbyt mała liczba obwodów – oszczędność na etapie projektu prowadzi do przeciążeń i częstego zadziałania zabezpieczeń.
  • Brak rezerwy w rozdzielnicy – uniemożliwia późniejszą rozbudowę instalacji.
  • Niewłaściwy dobór przekroju przewodu do zabezpieczenia – zbyt mały przekrój przy zbyt dużym bezpieczniku grozi przegrzaniem przewodu i pożarem.
  • Brak ochrony różnicowoprądowej – szczególnie w pomieszczeniach wilgotnych jest to niedopuszczalne.
  • Nierównomierne obciążenie faz – prowadzi do problemów z jakością zasilania.
  • Brak osobnych obwodów dla urządzeń dużej mocy – powoduje przeciążenia i obniża komfort użytkowania.
  • Brak czytelnego opisu obwodów – utrudnia obsługę i naprawę instalacji.

Znaczenie projektu instalacji elektrycznej

Przed rozpoczęciem prac warto zlecić wykonanie profesjonalnego projektu instalacji elektrycznej. Dobrze przygotowany projekt uwzględnia indywidualne potrzeby użytkowników, planowane urządzenia oraz możliwości rozbudowy. Pozwala także na precyzyjne oszacowanie kosztów i ilości materiałów.

Projekt powinien zawierać schemat rozdzielnicy, rozmieszczenie obwodów, trasy przewodów, lokalizację gniazd i punktów świetlnych oraz szczegółowy bilans mocy. Współpraca z doświadczonym projektantem i elektrykiem pozwala uniknąć kosztownych błędów i zapewnia zgodność instalacji z obowiązującymi normami.

Inteligentny dom a planowanie obwodów

Coraz więcej inwestorów decyduje się na rozwiązania inteligentnego domu. Systemy automatyki budynkowej wymagają nieco innego podejścia do planowania instalacji. Często stosuje się więcej osobnych obwodów sterowanych centralnie, a okablowanie musi przewidywać miejsce dla magistrali sterujących oraz dodatkowych przewodów.

Nawet jeśli na etapie budowy nie planujemy pełnego systemu smart home, warto przewidzieć odpowiednią infrastrukturę – dodatkowe przewody, większą rozdzielnicę i rezerwę obwodów. Dzięki temu późniejsza modernizacja będzie znacznie prostsza i tańsza.

Podsumowanie

Prawidłowe rozplanowanie obwodów w domu jednorodzinnym to zadanie wymagające wiedzy, doświadczenia i przemyślanego podejścia. Kluczowe zasady to rozdzielenie obwodów oświetleniowych od gniazdkowych, wydzielenie osobnych obwodów dla urządzeń dużej mocy, stosowanie odpowiednich zabezpieczeń nadprądowych i różnicowoprądowych oraz równomierne obciążenie faz.

Pamiętajmy również o ochronie przeciwprzepięciowej, czytelnym opisie rozdzielnicy oraz przewidzeniu rezerwy na przyszłą rozbudowę. Dobrze zaprojektowana i wykonana instalacja zapewni nam bezpieczeństwo, komfort oraz spokój na długie lata, a w razie potrzeby umożliwi łatwą diagnostykę i modernizację.

Wszelkie prace związane z projektowaniem i wykonaniem instalacji elektrycznej warto powierzyć wykwalifikowanym specjalistom z odpowiednimi uprawnieniami. Inwestycja w profesjonalne wykonanie instalacji zwraca się wielokrotnie w postaci bezpieczeństwa i niezawodności przez cały okres eksploatacji domu.
