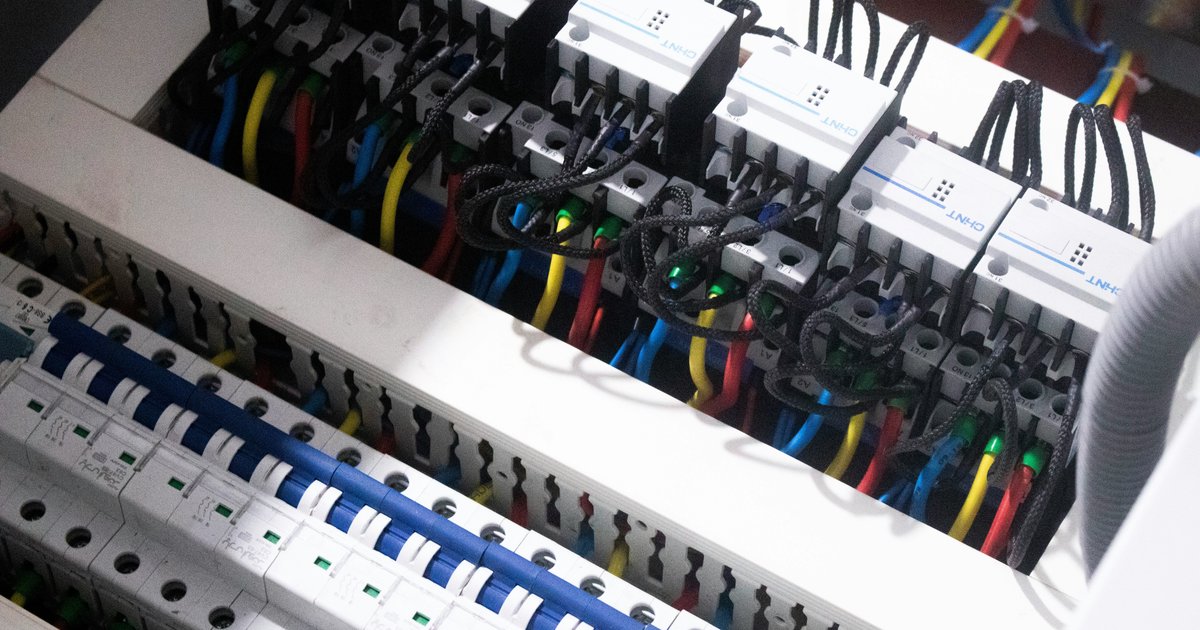

Projektowanie instalacji elektrycznej w domu jednorodzinnym to zadanie, które wymaga przemyślanego podejścia. Od właściwego rozplanowania obwodów zależy nie tylko komfort codziennego użytkowania, ale przede wszystkim bezpieczeństwo domowników. Źle zaprojektowana instalacja może prowadzić do przeciążeń, częstego wyłączania zabezpieczeń, a w skrajnych przypadkach do pożaru. W tym artykule wyjaśniamy, jak prawidłowo podzielić obwody, jak rozłożyć moc oraz jak dobrać odpowiednie zabezpieczenia.

Dlaczego podział na obwody jest tak ważny?

Podział instalacji na osobne obwody to podstawowa zasada nowoczesnego projektowania elektrycznego. Dawniej, w starych budynkach, cały dom potrafił być zasilany z jednego lub dwóch obwodów, co dziś jest nie do pomyślenia. Współczesne gospodarstwo domowe korzysta z dziesiątek urządzeń jednocześnie – od oświetlenia LED, przez sprzęt AGD, po urządzenia o dużej mocy jak płyta indukcyjna czy pompa ciepła.

Rozdzielenie instalacji na wiele obwodów daje kilka kluczowych korzyści:

  • Bezpieczeństwo – w razie awarii lub zwarcia wyłącza się tylko jeden obwód, a nie cała instalacja w domu.
  • Wygoda – możliwość pracy w jednym pomieszczeniu, podczas gdy w innym wystąpiła usterka.
  • Łatwiejsza diagnostyka – serwisant szybciej zlokalizuje problem.
  • Optymalne dobranie zabezpieczeń – każdy obwód można zabezpieczyć adekwatnie do jego obciążenia.
  • Ograniczenie spadków napięcia – krótsze i mniej obciążone obwody zapewniają stabilniejsze zasilanie.

Rodzaje obwodów w domu jednorodzinnym

W typowym domu jednorodzinnym wyróżniamy kilka grup obwodów. Ich liczba zależy od metrażu, liczby pomieszczeń oraz stopnia wyposażenia w urządzenia elektryczne. Podstawowy podział wygląda następująco:

1. Obwody oświetleniowe

Oświetlenie powinno być wydzielone osobno od gniazd. Zaleca się, aby każda kondygnacja lub strefa domu posiadała przynajmniej jeden niezależny obwód oświetleniowy. Dzięki temu awaria oświetlenia na parterze nie spowoduje zaciemnienia całego budynku. Obwody oświetleniowe zabezpiecza się zazwyczaj wyłącznikiem nadprądowym o wartości 10 A, a przewód roboczy ma przekrój 1,5 mm².

2. Obwody gniazd ogólnych

To najczęściej wykorzystywane obwody w domu, zasilające gniazda w salonie, sypialniach, korytarzach czy biurze. Standardowo zabezpiecza się je wyłącznikiem 16 A przy przewodzie o przekroju 2,5 mm². Liczba gniazd na jednym obwodzie nie powinna przekraczać 8–10, aby uniknąć przeciążenia.

3. Obwody gniazd dedykowanych

Niektóre urządzenia wymagają osobnego, dedykowanego obwodu ze względu na duży pobór mocy lub wrażliwość na zakłócenia. Należą do nich:

  • pralka i suszarka,
  • zmywarka,
  • lodówka i zamrażarka,
  • piekarnik elektryczny,
  • mikrofalówka (przy intensywnym użytkowaniu),
  • kotły, pompy ciepła i urządzenia grzewcze.

Wydzielenie tych urządzeń na osobne obwody minimalizuje ryzyko przeciążeń i pozwala na precyzyjne dobranie zabezpieczeń.

4. Obwody kuchenne o dużej mocy

Płyta indukcyjna lub kuchenka elektryczna to jedno z najbardziej energochłonnych urządzeń w domu. Wymaga zazwyczaj osobnego obwodu o przekroju przewodu 4 mm² lub 6 mm², często wykonanego jako instalacja trójfazowa. Płyta indukcyjna o mocy 7,4 kW zasilana trójfazowo to standard w wielu nowoczesnych domach.

5. Obwody zewnętrzne i pomieszczeń wilgotnych

Gniazda i oświetlenie na zewnątrz budynku, w garażu, kotłowni, łazience oraz piwnicy powinny być wydzielone i objęte dodatkową ochroną. Pomieszczenia wilgotne wymagają stosowania wyłączników różnicowoprądowych o czułości 30 mA oraz odpowiednich stopni ochrony IP dla osprzętu.

Podział mocy w instalacji domowej

Jednym z najważniejszych etapów projektowania jest właściwe rozłożenie mocy. Zacząć należy od ustalenia całkowitego zapotrzebowania na moc, czyli tzw. mocy przyłączeniowej. To wartość, którą deklarujemy w umowie z operatorem sieci dystrybucyjnej.

Jak oszacować zapotrzebowanie na moc?

W praktyce sumuje się moce wszystkich urządzeń, które mogą pracować jednocześnie, a następnie stosuje współczynnik jednoczesności. Rzadko zdarza się bowiem, by wszystkie urządzenia w domu działały w tym samym momencie. Dla typowego domu jednorodzinnego moc przyłączeniowa wynosi zazwyczaj od 12 do 17 kW przy zasilaniu trójfazowym.

Przykładowe wartości poboru mocy najważniejszych urządzeń:

  • płyta indukcyjna: 6–7,4 kW,
  • piekarnik elektryczny: 2,5–3,5 kW,
  • zmywarka: 2 kW,
  • pralka: 2–2,2 kW,
  • czajnik elektryczny: 2–2,5 kW,
  • pompa ciepła: 3–9 kW (zależnie od typu),
  • ogrzewanie podłogowe elektryczne: kilka kW na strefę.

Instalacja jednofazowa czy trójfazowa?

W nowoczesnym domu jednorodzinnym standardem jest przyłącze trójfazowe. Pozwala ono na równomierne rozłożenie obciążenia na trzy fazy, co zmniejsza ryzyko przeciążenia pojedynczej fazy i umożliwia podłączenie urządzeń trójfazowych, takich jak płyty indukcyjne czy ładowarki do samochodów elektrycznych.

Kluczową zasadą jest symetryczne rozłożenie obciążenia pomiędzy fazy. Jeśli wszystkie urządzenia o dużej mocy podłączymy do jednej fazy, dojdzie do jej przeciążenia, podczas gdy pozostałe dwie będą wykorzystywane minimalnie. Dlatego projektant powinien rozdzielić obwody tak, by sumaryczne obciążenie każdej z faz było zbliżone.

Dobór zabezpieczeń – serce bezpiecznej instalacji

Zabezpieczenia chronią instalację przed skutkami przeciążeń, zwarć oraz porażeń prądem. W domowej rozdzielnicy znajdziemy kilka rodzajów aparatów ochronnych, z których każdy pełni inną funkcję.

Wyłączniki nadprądowe (nadmiarowo-prądowe)

Popularnie nazywane "esami" lub "bezpiecznikami automatycznymi", chronią obwód przed przeciążeniem i zwarciem. Dobierane są w zależności od przekroju przewodu i charakteru obciążenia. Najważniejsze parametry to:

  • Prąd znamionowy (In) – np. 6 A, 10 A, 16 A, 20 A, 25 A,
  • Charakterystyka – litera określająca szybkość zadziałania:
    • typ B – dla obwodów oświetleniowych i gniazd (standardowe zastosowania domowe),
    • typ C – dla obwodów z urządzeniami o większym prądzie rozruchowym, np. silnikami,
    • typ D – dla urządzeń o bardzo dużym prądzie rozruchowym.

Podstawowa zasada doboru mówi, że prąd znamionowy wyłącznika musi być dopasowany do obciążalności przewodu. Przykładowo:

  • przewód 1,5 mm² → wyłącznik maksymalnie 10 A,
  • przewód 2,5 mm² → wyłącznik maksymalnie 16 A,
  • przewód 4 mm² → wyłącznik maksymalnie 25 A,
  • przewód 6 mm² → wyłącznik maksymalnie 32 A.

Wyłączniki różnicowoprądowe (RCD)

Wyłącznik różnicowoprądowy, zwany potocznie "różnicówką", to urządzenie chroniące przed porażeniem prądem oraz pożarem spowodowanym prądami upływowymi. Reaguje na różnicę prądu pomiędzy przewodem fazowym a neutralnym. W instalacjach domowych obowiązkowe są wyłączniki o czułości 30 mA.

Zgodnie z obowiązującymi przepisami, wszystkie obwody gniazd oraz obwody w pomieszczeniach wilgotnych muszą być chronione wyłącznikami różnicowoprądowymi. Coraz częściej stosuje się również ochronę różnicowoprądową dla obwodów oświetleniowych.

Warto rozdzielić obwody na kilka wyłączników różnicowoprądowych, aby zadziałanie jednego nie pozbawiało zasilania całego domu. Na przykład osobna różnicówka dla obwodów parteru, osobna dla piętra, a osobna dla pomieszczeń technicznych i zewnętrznych.

Wyłączniki różnicowoprądowe z członem nadprądowym (RCBO)

To kombinowane aparaty, łączące funkcje wyłącznika różnicowoprądowego i nadprądowego w jednym module. Pozwalają zabezpieczyć pojedynczy obwód kompleksowo, oszczędzając miejsce w rozdzielnicy. Są droższe, ale zapewniają najwyższy poziom selektywności – awaria jednego obwodu nie wpływa na pozostałe.

Ograniczniki przepięć (SPD)

Ochronniki przepięciowe chronią instalację i podłączone urządzenia przed skutkami przepięć atmosferycznych (np. wyładowań piorunowych) oraz łączeniowych. W domu jednorodzinnym instaluje się je w rozdzielnicy głównej. Coraz częściej stosuje się je jako standard, szczególnie w domach wyposażonych w drogie urządzenia elektroniczne i systemy inteligentnego domu.

Przykładowy podział obwodów w domu jednorodzinnym

Aby lepiej zobrazować całość, przedstawiamy przykładowy podział obwodów dla domu o powierzchni około 150 m² z poddaszem użytkowym:

Parter

  • Obwód oświetlenia salonu i jadalni – 10 A,
  • Obwód oświetlenia kuchni i przedpokoju – 10 A,
  • Obwód gniazd salonu – 16 A,
  • Obwód gniazd kuchni (blat roboczy) – 16 A,
  • Obwód dedykowany płyty indukcyjnej – trójfazowy, 3 × 16 A,
  • Obwód dedykowany piekarnika – 16 A,
  • Obwód dedykowany zmywarki – 16 A,
  • Obwód dedykowany lodówki – 16 A,
  • Obwód łazienki (gniazda i oświetlenie) – z RCD 30 mA.

Piętro / poddasze

  • Obwód oświetlenia sypialni i korytarza – 10 A,
  • Obwód gniazd sypialni – 16 A,
  • Obwód gniazd biura / pokoju dziecięcego – 16 A,
  • Obwód łazienki górnej – z RCD 30 mA.

Pomieszczenia techniczne i zewnętrzne

  • Obwód dedykowany pralki – 16 A,
  • Obwód dedykowany suszarki – 16 A,
  • Obwód kotłowni / pompy ciepła – dobierany indywidualnie,
  • Obwód gniazd garażu – 16 A,
  • Obwód oświetlenia zewnętrznego – 10 A,
  • Obwód gniazd zewnętrznych (taras, ogród) – z RCD 30 mA,
  • Obwód bramy garażowej i furtki – 10 A,
  • Obwód ładowarki samochodu elektrycznego (jeśli przewidziany) – dedykowany, trójfazowy.

Tak rozplanowana instalacja może liczyć od 20 do nawet 30 obwodów, dlatego rozdzielnica powinna być odpowiednio duża – zaleca się pozostawienie rezerwy 20–30% wolnych miejsc na przyszłe rozbudowy.

Rezerwa mocy i miejsca w rozdzielnicy

Projektując instalację, warto myśleć perspektywicznie. Potrzeby energetyczne gospodarstw domowych stale rosną. Coraz więcej osób decyduje się na zakup samochodu elektrycznego, instalację fotowoltaiczną z magazynem energii czy rozbudowane systemy klimatyzacji. Wszystkie te elementy wymagają dodatkowych obwodów i mocy.

Dlatego zaleca się:

  • zaprojektowanie rozdzielnicy z rezerwą miejsc na dodatkowe aparaty,
  • poprowadzenie pustych rur osłonowych (peszli) do miejsc, w których w przyszłości mogą pojawić się nowe punkty,
  • zarezerwowanie odpowiedniej mocy przyłączeniowej w umowie z operatorem,
  • przewidzenie miejsca na falownik fotowoltaiczny i ładowarkę samochodową.

Najczęstsze błędy przy planowaniu obwodów

Doświadczenie pokazuje, że wiele problemów z instalacją wynika z błędów popełnionych na etapie projektowania. Oto najczęstsze z nich:

Zbyt mała liczba obwodów

Oszczędzanie na liczbie obwodów to fałszywa ekonomia. Przeładowanie jednego obwodu zbyt dużą liczbą gniazd prowadzi do częstego wyłączania zabezpieczeń i ogranicza komfort użytkowania.

Brak dedykowanych obwodów dla urządzeń o dużej mocy

Podłączenie pralki, zmywarki czy piekarnika do wspólnego obwodu z innymi gniazdami to częsty błąd. Takie urządzenia powinny mieć własne, dedykowane zasilanie.

Niewłaściwy dobór przekroju przewodów

Zastosowanie zbyt cienkiego przewodu w stosunku do zabezpieczenia jest niebezpieczne. Przewód może się przegrzewać, zanim zadziała wyłącznik nadprądowy. Zawsze należy dostosować zabezpieczenie do obciążalności przewodu.

Nierównomierne obciążenie faz

W instalacjach trójfazowych częstym błędem jest podłączenie większości obwodów do jednej fazy. Skutkuje to przeciążeniem jednej fazy przy niedociążeniu pozostałych.

Brak rezerwy w rozdzielnicy

Wypełnienie rozdzielnicy "po brzegi" uniemożliwia późniejszą rozbudowę bez wymiany całej obudowy. Zawsze warto zostawić wolne miejsce.

Pominięcie ochrony różnicowoprądowej

Brak wyłączników różnicowoprądowych lub zastosowanie jednego RCD dla całego domu to poważne uchybienie, które wpływa zarówno na bezpieczeństwo, jak i na komfort użytkowania.

Normy i przepisy

Projektowanie instalacji elektrycznej w Polsce regulują normy z serii PN-HD 60364, dotyczące instalacji elektrycznych niskiego napięcia. Określają one m.in. wymagania dotyczące ochrony przeciwporażeniowej, doboru przewodów, zabezpieczeń oraz podziału na obwody. Projekt instalacji elektrycznej powinien być wykonany przez uprawnionego projektanta, a wykonanie i odbiór instalacji – przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami.

Po wykonaniu instalacji konieczne są pomiary odbiorcze, obejmujące m.in. sprawdzenie ciągłości przewodów ochronnych, rezystancji izolacji, skuteczności ochrony przeciwporażeniowej oraz prawidłowości działania wyłączników różnicowoprądowych. Bez prawidłowo wykonanych pomiarów i protokołu instalacja nie powinna być oddana do użytku.

Podsumowanie

Prawidłowe rozplanowanie obwodów w domu jednorodzinnym to klucz do bezpiecznej, wygodnej i przyszłościowej instalacji elektrycznej. Najważniejsze zasady, o których warto pamiętać, to:

  • rozdzielenie oświetlenia od gniazd oraz wydzielenie dedykowanych obwodów dla urządzeń o dużej mocy,
  • dobranie zabezpieczeń odpowiednio do przekroju przewodów i charakteru obciążenia,
  • stosowanie wyłączników różnicowoprądowych 30 mA dla obwodów gniazd i pomieszczeń wilgotnych,
  • symetryczne rozłożenie obciążenia na fazy w instalacji trójfazowej,
  • uwzględnienie rezerwy mocy i miejsca w rozdzielnicy z myślą o przyszłej rozbudowie,
  • powierzenie projektu i wykonania instalacji wykwalifikowanym specjalistom.

Inwestycja w dobrze zaprojektowaną instalację zwraca się przez całe lata użytkowania domu – w postaci bezpieczeństwa, wygody i niższych kosztów ewentualnych przeróbek. Warto poświęcić czas na przemyślany projekt i konsultację z doświadczonym elektrykiem, który pomoże dopasować rozwiązania do indywidualnych potrzeb i stylu życia domowników.
