Czym charakteryzują się pustaki keramzytowe?

Keramzyt to lekki kruszywo ceramiczne wytwarzane przez wypalanie gliny w wysokiej temperaturze. Pustaki keramzytowe zdobyły dużą popularność w budownictwie jednorodzinnym ze względu na doskonałe właściwości termoizolacyjne, oddychalność i stosunkowo niską wagę. Jednak ich specyficzna budowa – wewnętrzne kanały biegnące przez blok – sprawia, że instalacja elektryczna wymaga przemyślanego podejścia.

Pustaki keramzytowe mają zazwyczaj grubość od 19 do 38 cm i charakteryzują się porowatą strukturą zewnętrzną oraz wewnętrznymi kanałami. To właśnie te cechy decydują o tym, że standardowe metody kucia bruzd czy wkręcania kołków rozporowych mogą być tu zawodne lub wręcz niemożliwe do zastosowania bez odpowiedniego przygotowania.

Planowanie tras kablowych – od czego zacząć?

Dobry projekt instalacji elektrycznej zaczyna się na etapie planowania budynku – najlepiej jeszcze przed wykonaniem tynków. W domach z keramzytu szczególnie ważne jest wcześniejsze zaplanowanie przebiegu wszystkich instalacji, ponieważ późniejsze modyfikacje są zdecydowanie bardziej kłopotliwe niż w przypadku tradycyjnych ścian murowanych.

Zasady ogólne planowania tras

  • Kable prowadź pionowo lub poziomo – nigdy ukośnie. Zasada ta wynika z przepisów normowych i ułatwia późniejsze lokalizowanie instalacji podczas ewentualnych remontów.
  • Zachowuj minimalne odległości od narożników, krawędzi okien i drzwi – co najmniej 20 cm.
  • Unikaj prowadzenia kabli w pobliżu rur instalacji centralnego ogrzewania i wodociągowej.
  • Wszystkie trasy zaznacz na dokumentacji budynku i zrób ich dokumentację fotograficzną przed wykonaniem tynku.
  • Planuj trasy tak, aby minimalizować ilość skrzyżowań z innymi instalacjami.

Metody prowadzenia kabli w ścianach z keramzytu

W zależności od etapu budowy i konkretnej sytuacji, masz do dyspozycji kilka metod prowadzenia kabli w ścianach keramzytowych. Każda z nich ma swoje zalety i ograniczenia.

1. Kucie bruzd – metoda tradycyjna

Kucie bruzd w keramzycie jest możliwe, ale wymaga odpowiednich narzędzi i ostrożności. Ze względu na porowatą i dość kruchą strukturę pustaka, agresywne kucie młotem udarowym może prowadzić do pękania i wykruszania się materiału na znacznie większym obszarze niż zamierzony.

Do kucia bruzd w keramzycie zaleca się:

  • Bruzdownicę (frezarkę do bruzd) – specjalistyczne urządzenie z dwoma tarczami diamentowymi, które precyzyjnie wycina bruzdę o określonej głębokości i szerokości. To najlepsza metoda dla keramzytu.
  • Szlifierkę kątową z tarczą diamentową – można nią naciąć krawędzie bruzdy, a następnie ostrożnie wykuć materiał między nacięciami.
  • Wiertarkę z głowicą frezującą – mniejsza wydajność, ale precyzja wystarczająca przy krótkich odcinkach.

Bruzdy powinny mieć głębokość dostosowaną do stosowanych rur instalacyjnych – zazwyczaj 3–4 cm dla rurek o średnicy 20 mm. Nigdy nie kuć bruzd poziomych o długości przekraczającej 1 m w ścianach nośnych – osłabia to znacznie ich wytrzymałość konstrukcyjną. W ścianach działowych ograniczenie to jest mniej restrykcyjne, jednak zawsze warto konsultować się z konstruktorem.

2. Prowadzenie kabli w tynku

Bardzo popularną i zalecaną metodą w domach z keramzytu jest prowadzenie kabli w rurach instalacyjnych ułożonych bezpośrednio na ścianie, a następnie przykrytych warstwą tynku. Warstwa tynku (zazwyczaj 1,5–2 cm) w wielu przypadkach wystarczy do przykrycia rur o małych średnicach.

Metoda ta wymaga jednak dobrego zaplanowania na etapie przed tynkowaniem. Rury układa się na ścianie i mocuje specjalnymi uchwytami lub opaskami, a następnie tynkarz nakłada tynk, który całkowicie przykrywa instalację. Przy grubszych rurkach lub ich skupieniu w jednym miejscu konieczne jest wykonanie lokalnego gniazda w tynku.

3. Instalacja natynkowa

W pomieszczeniach technicznych, garażach czy piwnicach doskonałym rozwiązaniem jest instalacja natynkowa – kable prowadzone są w korytkach kablowych, listwach PCV lub rurach sztywnych mocowanych bezpośrednio do powierzchni ściany. Metoda ta jest najłatwiejsza w montażu i późniejszej modyfikacji, choć estetycznie ustępuje instalacji podtynkowej.

Mocowania w ścianach pustakowych – kluczowe wyzwanie

Jednym z największych wyzwań podczas instalacji elektrycznej w keramzycie jest pewne mocowanie puszek, uchwytów i akcesoriów. Porowata struktura zewnętrzna i wewnętrzne pustki sprawiają, że standardowe kołki rozporowe często nie trzymają wystarczająco dobrze.

Kołki do materiałów porowatych i pustakowych

Na rynku dostępne są specjalistyczne kołki przeznaczone właśnie do materiałów pustakowych i porowatych. Do keramzytu szczególnie polecane są:

  • Kołki z tworzywa sztucznego z rozpornicą wachlarzową – po dokręceniu śruby rozkładają się wewnątrz pustki, zapewniając stabilne mocowanie.
  • Kołki metalowe do pustki (toggle bolts) – metalowa zawiasa rozkłada się za ścianką pustaka i opiera się o jej wewnętrzną powierzchnię.
  • Kotwy chemiczne (iniekcyjne) – wypełniają porowatą strukturę materiału żywicą, tworząc trwałe połączenie. To najskuteczniejsza metoda przy większych obciążeniach lub gdy keramzyt jest szczególnie kruchy.
  • Kołki do materiałów miękkich i porowatych (np. typu Liebig czy Fischer SX) – przeznaczone specjalnie do materiałów o niskiej wytrzymałości mechanicznej.

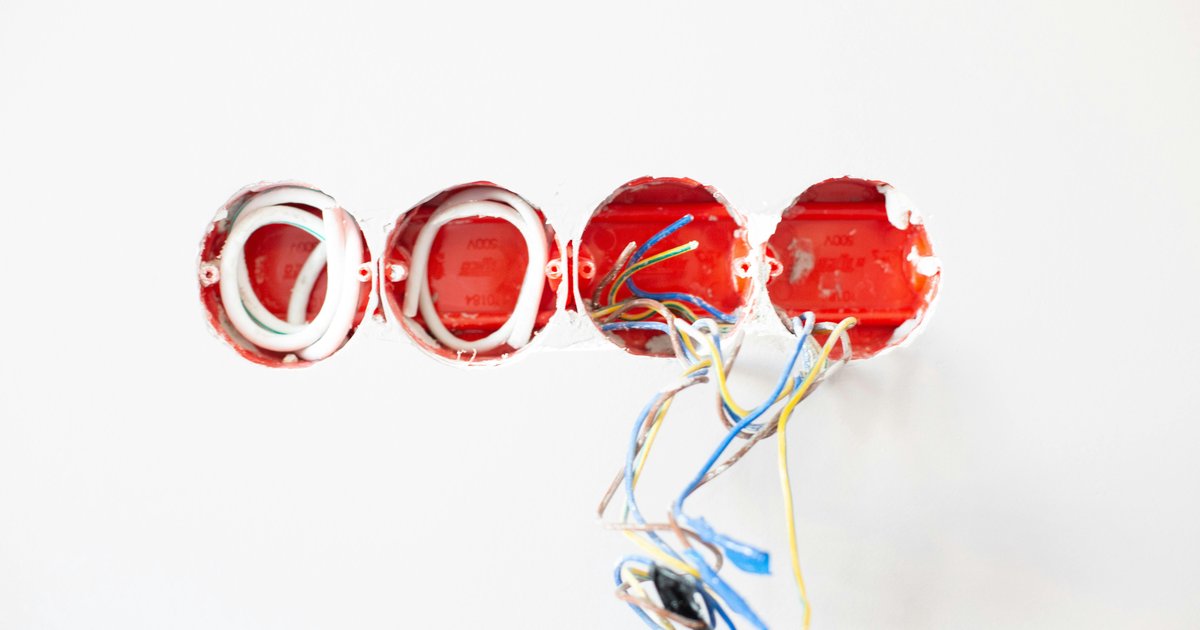

Montaż puszek elektrycznych

Puszki podtynkowe w keramzycie można montować na kilka sposobów:

  • Osadzenie w gipsie lub zaprawie – najpopularniejsza metoda. W wywierconym otworze lub wyciętym gnieździe puszkę osadza się w gęstej zaprawie gipsowej lub zaprawie montażowej. Gips bardzo dobrze wiąże z keramzytem i zapewnia stabilne zamocowanie.
  • Puszki wkrętne do materiałów pustakowych – specjalne puszki wyposażone w pazury lub mechanizmy dociskowe, które blokują puszkę w ścianie bez konieczności stosowania zaprawy. Nadają się szczególnie do cienkich ścian działowych.
  • Puszki na kotwy chemiczne – przy bardzo porowatym keramzycie lub miejscach narażonych na wibracje.

Przed osadzeniem puszki zawsze należy sprawdzić, czy otwór jest wystarczająco głęboki i nie trafia w wewnętrzny kanał pustaka – otwór w kanale znacznie utrudni stabilne osadzenie puszki.

Dobór rur instalacyjnych i kabli

W instalacjach elektrycznych w domach z keramzytu kable prowadzi się wyłącznie w rurach ochronnych. Są one niezbędne nie tylko ze względów normowych, ale przede wszystkim praktycznych – ułatwiają wymianę kabli w przyszłości bez konieczności kucia ścian.

Rodzaje rur instalacyjnych

  • Rury karbowane (peszel) – elastyczne, łatwe w układaniu, idealne do prowadzenia w tynku i przez stropy. Dostępne w kolorach szarym (do betonu i tynku), pomarańczowym (dla odróżnienia instalacji) i czerwonym.
  • Rury sztywne PCV – stosowane w instalacjach natynkowych i tam, gdzie wymagana jest wyższa odporność mechaniczna.
  • Rury stalowe – w miejscach szczególnie narażonych na uszkodzenia mechaniczne.

Do typowych instalacji podtynkowych w keramzycie najczęściej stosuje się rury karbowane o średnicy 20 mm (do 3 kabli 1,5 mm²) lub 25 mm (do kabli 2,5 mm²). Pamiętaj, aby nie przeprowadzać zbyt wielu kabli przez jedną rurkę – normy PN-IEC i HD 60364 precyzyjnie określają dopuszczalne wypełnienie rur.

Praktyczne wskazówki montażowe

Doświadczeni elektrycy wypracowali szereg sprawdzonych praktyk, które znacznie ułatwiają pracę z keramzytem:

  • Wiercenie otworów – zawsze używaj wiertła do ceramiki lub dedykowanego do materiałów budowlanych. Unikaj udaru przy ceramice – tryb udarowy może kruszy strukturę pustaka bardziej, niż jest to konieczne. Zacznij od małego wiertła pilotowego, aby upewnić się, że trafisz we właściwe miejsce.
  • Temperatura i wilgotność – keramzyt jest chłonny, dlatego świeżo wzniesione ściany mogą zawierać dużo wilgoci. Instalację elektryczną wykonuj dopiero po wyschnięciu murów, co minimalizuje ryzyko problemów z izolacją.
  • Dokumentacja tras – przed tynkowaniem zrób dokładne zdjęcia i szkice wszystkich prowadzonych tras. Możesz też skorzystać z folii trasera lub specjalnych markerów zaznaczających trasy na ścianie.
  • Koordynacja z innymi instalacjami – uzgodnij trasy elektryczne z hydraulikiem i monterem instalacji grzewczych, aby uniknąć konfliktów i konieczności przemurowywania.
  • Testowanie przed zamurowaniem – przed przykryciem tynkiem sprawdź ciągłość wszystkich prowadzonych kabli i szczelność połączeń rur.

Normy i przepisy dotyczące instalacji elektrycznych

Każda instalacja elektryczna w Polsce musi być wykonana zgodnie z obowiązującymi normami i przepisami. Podstawowe dokumenty to:

  • PN-HD 60364 – seria norm dotyczących instalacji elektrycznych niskiego napięcia w budynkach.
  • Warunki Techniczne, jakim powinny odpowiadać budynki – rozporządzenie ministra określające ogólne wymagania dla instalacji w budynkach mieszkalnych.
  • Normy dotyczące kabli i przewodów – m.in. PN-EN 50565 dotycząca kabli do instalacji ogólnych.

Pamiętaj, że instalacja elektryczna w nowym budynku lub przy poważnej modernizacji musi być odebrana przez uprawnionego elektryka i udokumentowana protokołem z pomiarów elektrycznych. Dopiero na tej podstawie można zgłosić przyłączenie do zakładu energetycznego.

Najczęstsze błędy przy instalacji w keramzycie

Znajomość typowych błędów pozwala ich uniknąć i zaoszczędzić czas oraz pieniądze:

  • Zbyt agresywne kucie – prowadzi do kruszenia keramzytu na dużym obszarze i osłabienia ściany.
  • Stosowanie standardowych kołków rozporowych bez sprawdzenia ich przydatności do pustakówniż – kończy się obluzowaniem puszek i osprzętu.
  • Brak rur ochronnych – kable prowadzone bezpośrednio w tynku lub murze są niezgodne z normami i niemożliwe do wymiany bez kucia.
  • Nieprzestrzeganie stref instalacyjnych – kable prowadzone ukośnie lub poza wyznaczonymi strefami stwarzają ryzyko uszkodzenia podczas późniejszych prac wykończeniowych.
  • Brak dokumentacji – jeden z najczęstszych błędów, który objawia się kłopotami przy każdym późniejszym wierceniu w ścianie.

Podsumowanie

Instalacja elektryczna w domu z keramzytu nie jest trudniejsza niż w tradycyjnym budownictwie – wymaga jednak znajomości specyfiki tego materiału i odpowiedniego doboru metod oraz narzędzi. Kluczem do sukcesu jest staranne planowanie tras na etapie projektowym, stosowanie właściwych kołków i kotew do materiałów pustakowych oraz precyzyjne kucie bruzd przy użyciu bruzdownicy zamiast młota udarowego.

Jeśli masz wątpliwości co do konkretnych rozwiązań lub instalacja obejmuje skomplikowane układy, zawsze warto skonsultować się z uprawnionym elektrykiem z doświadczeniem w budownictwie z keramzytu. Dobrze zaprojektowana i wykonana instalacja to inwestycja na kilkadziesiąt lat – warto poświęcić jej odpowiednio dużo uwagi już na początku.
