Dlaczego instalacja elektryczna w garażu wymaga szczególnego podejścia?

Instalacja elektryczna w garażu pracuje w zupełnie innych warunkach niż ta w salonie czy sypialni. Występuje tu zwiększona wilgotność, zapylenie, ryzyko uszkodzeń mechanicznych, a często także obecność substancji łatwopalnych, takich jak benzyna, oleje czy farby. Z tego powodu obwody garażowe muszą spełniać wyższe wymagania niż zwykła instalacja mieszkaniowa.

Zgodnie z normą PN-IEC 60364 (obecnie w postaci arkuszy PN-HD 60364) oraz przepisami zawartymi w warunkach technicznych, jakim powinny odpowiadać budynki, garaż klasyfikowany jest jako pomieszczenie o zwiększonym zagrożeniu. Wymaga to stosowania odpowiedniego stopnia ochrony urządzeń (IP), właściwych zabezpieczeń oraz przemyślanego rozmieszczenia obwodów.

Warto rozumieć mechanizm, przed którym te wymagania chronią. Zimą na nieogrzewanych ścianach i na obudowach osprzętu wykrapla się wilgoć, która wnika do wnętrza puszek i gniazd. Z czasem powstaje prąd upływu po zawilgoconej powierzchni izolacji, a przy uszkodzonym przewodzie ochronnym obudowa urządzenia może znaleźć się pod napięciem. Jednocześnie stoimy na betonowej, często mokrej posadzce, czyli mamy bardzo dobry kontakt z potencjałem ziemi — dlatego skutki porażenia w garażu są znacznie groźniejsze niż w suchym pokoju.

Drugi czynnik to mechanika. Otwierane drzwi samochodu, rowery, drabiny, wózki narzędziowe i spadające przedmioty uszkadzają osprzęt montowany na ścianach. Dlatego w garażu liczy się nie tylko kod IP, ale również odporność udarowa obudów (kod IK) oraz osłonięcie przewodów rurą lub korytkiem wszędzie tam, gdzie mogą zostać przetarte lub zerwane.

Jeśli w garażu parkuje samochód z instalacją LPG, dochodzi jeszcze jedno zagadnienie: propan-butan jest cięższy od powietrza i gromadzi się przy posadzce. Nie należy więc montować gniazd, puszek ani łączników nisko nad podłogą, a pomieszczenie musi mieć sprawną wentylację — w garażach z pojazdami na gaz przepisy wymagają wentylacji także przy poziomie posadzki.

Prawidłowo wykonana instalacja nie tylko zapewnia bezpieczeństwo użytkowania, ale również komfort pracy w warsztacie, możliwość ładowania samochodu elektrycznego czy korzystania z energochłonnych urządzeń, takich jak spawarki czy kompresory.

Planowanie instalacji – od czego zacząć?

Zanim sięgniemy po przewody i narzędzia, kluczowe jest dokładne zaplanowanie całej instalacji. To etap, który zaoszczędzi nam wielu problemów w przyszłości i pozwoli uniknąć kosztownych poprawek.

Planowanie warto zacząć od dwóch informacji, które wyznaczają granice projektu: jaką mamy moc przyłączeniową (moc umowną w umowie z zakładem energetycznym) i jakie zabezpieczenie przedlicznikowe zostało ustawione na przyłączu. Jeśli dom ma zabezpieczenie 3 × 25 A, to nie da się „dołożyć” w garażu spawarki 5 kW i wallboxa 11 kW pracujących jednocześnie — albo rozdzielamy pracę odbiorników w czasie, albo występujemy o zwiększenie moc przyłączeniowej.

Drugą czynnością jest wykonanie prostego rysunku garażu w rzucie z góry, z wymiarami, miejscem parkowania samochodu, stanowiskiem warsztatowym, bramą i przejściem do domu. Na takim rysunku zaznaczamy planowane gniazda, oprawy, łączniki i rozdzielnicę. Ten szkic staje się później podstawą schematu i dokumentacji powykonawczej.

Określenie przeznaczenia garażu

Pierwszym krokiem jest odpowiedź na pytanie: do czego będzie służył garaż? Inaczej zaprojektujemy instalację dla zwykłego garażu na samochód, a inaczej dla warsztatu, w którym pracować będą urządzenia o dużej mocy. Należy rozważyć:

  • Liczbę i rozmieszczenie punktów świetlnych
  • Liczbę gniazd jednofazowych (230 V)
  • Potrzebę gniazd siłowych trójfazowych (400 V) – np. do spawarki, kompresora, obrabiarki
  • Planowane urządzenia stałe – brama garażowa z napędem, ogrzewanie, wentylacja
  • Punkt ładowania samochodu elektrycznego (wallbox)
  • Ewentualne zasilanie pomieszczeń przyległych

Bardzo opłaca się przewidzieć rezerwę. Nawet jeśli dziś nie planujemy wallboxa ani gniazda siłowego, warto na etapie budowy poprowadzić do garażu kabel o większym przekroju lub przynajmniej pustą rurę osłonową (peszel karbowany DVK albo rurę SRS pod utwardzonym podjazdem) z zapasem sznurka przeciągowego. Późniejsze rozkopanie podjazdu i wymiana kabla kosztują wielokrotnie więcej niż różnica w cenie przewodu na etapie robót ziemnych.

Bilans mocy

Po określeniu odbiorników należy sporządzić bilans mocy, czyli zsumować zapotrzebowanie wszystkich urządzeń z uwzględnieniem współczynnika jednoczesności. Pozwoli to dobrać odpowiedni przekrój przewodu zasilającego i wielkość zabezpieczenia głównego.

Przykładowo, jeśli planujemy spawarkę o mocy 5 kW, kompresor 2 kW, oświetlenie 0,3 kW oraz dodatkowe gniazda, łączna moc może przekroczyć 8–10 kW, co już sugeruje konieczność zastosowania zasilania trójfazowego.

Poniższe orientacyjne moce pomagają szybko oszacować zapotrzebowanie typowego garażu warsztatowego:

Odbiornik Typowa moc Uwagi dla projektu
Oświetlenie LED (garaż 18–25 m²) 80–200 W Praktycznie bez wpływu na bilans, ale liczy się rozruch zasilaczy
Napęd bramy segmentowej 250–800 W Krótka praca, wysoki prąd rozruchowy silnika
Kompresor tłokowy 230 V 1,5–2,2 kW Rozruch nawet 5–7-krotność prądu znamionowego
Spawarka inwertorowa 230 V 4–6 kW szczytowo Obciążenie przerywane, wymaga charakterystyki C
Nagrzewnica elektryczna 2–3 kW Obciążenie ciągłe, rezystancyjne
Wallbox jednofazowy / trójfazowy 7,4 kW / 11 kW Obciążenie ciągłe przez wiele godzin

Prąd obliczeniowy wyznaczamy prosto: dla obwodu jednofazowego I = P / (U × cosφ), czyli dla 7,4 kW przy 230 V wychodzi około 32 A. Dla obwodu trójfazowego I = P / (√3 × U × cosφ), więc 11 kW przy 400 V to około 16 A na fazę. Te dwie liczby wprost narzucają przekrój przewodu i wartość wyłącznika nadprądowego.

Schemat instalacji elektrycznej w garażu

Podstawą każdej instalacji jest jej schemat. W przypadku garażu warto rozdzielić instalację na kilka niezależnych obwodów, co zwiększa bezpieczeństwo i komfort użytkowania. Awaria w jednym obwodzie nie wyłączy całej instalacji.

W praktyce wykonuje się schemat jednoliniowy: od zasilania z rozdzielnicy domowej, przez rozłącznik główny, ogranicznik przepięć i wyłączniki różnicowoprądowe, do poszczególnych wyłączników nadprądowych i odbiorników. Przy każdym obwodzie zapisujemy typ i przekrój przewodu oraz wartość i charakterystykę zabezpieczenia, na przykład „YDYżo 3 × 2,5 mm², B16A, gniazda ściana zachodnia”. Taki opis pozwala po latach bezpiecznie rozbudować instalację bez rozbierania połowy tynku.

Typowy podział na obwody

Standardowy garaż domowy powinien mieć przynajmniej następujące obwody:

  • Obwód oświetleniowy – zasila punkty świetlne wewnątrz garażu, zabezpieczony wyłącznikiem nadmiarowoprądowym B10A.
  • Obwód gniazd ogólnych 230 V – do podłączenia ładowarek, drobnego sprzętu, zabezpieczony B16A.
  • Obwód napędu bramy garażowej – osobny obwód dla niezawodności pracy bramy.
  • Obwód gniazd siłowych 400 V (opcjonalnie) – dla urządzeń warsztatowych.
  • Obwód oświetlenia zewnętrznego (opcjonalnie) – oświetlenie podjazdu, wejścia.
  • Obwód ładowania pojazdu elektrycznego (opcjonalnie) – dedykowany obwód dla wallboxa.

W garażach wykorzystywanych na warsztat warto wydzielić jeszcze obwód gniazd stanowiska roboczego (osobno od gniazd „ogólnych”) oraz obwód dla urządzeń, które muszą pracować bez przerwy — najczęściej chodzi o zamrażarkę lub lodówkę. Jeśli taki odbiornik wisi na tym samym wyłączniku różnicowoprądowym co gniazda warsztatowe, jedno zadziałanie RCD po podłączeniu uszkodzonej wiertarki oznacza rozmrożoną zawartość zamrażarki.

Przy dobieraniu liczby obwodów obowiązuje prosta logika: jeden obwód to jeden wspólny los. Im bardziej rozdzielimy odbiorniki, które nie muszą ze sobą współpracować, tym mniej dotkliwe są skutki pojedynczej awarii i tym łatwiej zlokalizować usterkę.

Rozdzielnica garażowa

Sercem instalacji jest rozdzielnica. W garażu warto zamontować osobną tablicę rozdzielczą, zasilaną z głównej rozdzielni domowej lub bezpośrednio z licznika (w przypadku garażu wolnostojącego). W rozdzielnicy umieszczamy:

  • Wyłącznik główny (rozłącznik izolacyjny)
  • Wyłącznik różnicowoprądowy (RCD)
  • Wyłączniki nadmiarowoprądowe (MCB) dla poszczególnych obwodów
  • Ogranicznik przepięć (SPD) – zalecany, szczególnie dla garaży wolnostojących

Rozdzielnica powinna mieć odpowiedni stopień ochrony – minimum IP40 w pomieszczeniu suchym, a w warunkach garażowych zaleca się IP44 lub wyższy.

Przykładowe wyposażenie rozdzielnicy dla garażu warsztatowego z zasilaniem trójfazowym wygląda tak: rozłącznik izolacyjny 3 × 40 A, ogranicznik przepięć typu 2, wyłącznik różnicowoprądowy 4P 40 A/30 mA typu A dla obwodów gniazdowych i oświetleniowych, wyłączniki nadprądowe B10A (oświetlenie), B10A (brama), 2 × B16A (gniazda 230 V), C16A 3P (gniazdo siłowe) oraz — jeśli planujemy ładowanie samochodu — osobny RCBO lub zestaw RCD typu B z wyłącznikiem nadprądowym dedykowany wyłącznie wallboxowi.

Obudowę dobieramy z rezerwą minimum 25–30% wolnych modułów i montujemy ją tak, aby dolna krawędź znalazła się około 1,4–1,8 m nad posadzką, w miejscu nienarażonym na uderzenie samochodem i z wolną przestrzenią przed drzwiczkami. Każdy obwód opisujemy trwale, a kopię schematu warto wsunąć w kieszeń w drzwiczkach rozdzielnicy.

Dobór przekrojów przewodów

Prawidłowy dobór przekroju przewodów to fundament bezpiecznej instalacji. Zbyt mały przekrój prowadzi do przegrzewania się przewodów, spadków napięcia i ryzyka pożaru, natomiast zbyt duży niepotrzebnie podnosi koszty.

Zasada, którą trzeba zapamiętać, jest jedna: zabezpieczenie nadprądowe chroni przewód, a nie urządzenie. Prąd znamionowy wyłącznika musi być mniejszy lub równy obciążalności długotrwałej zastosowanego przewodu w danych warunkach ułożenia. Dlatego nigdy nie wolno „podnieść eski” z B16 na B20 tylko dlatego, że wyłącznik się wybija — w ten sposób pozwalamy przewodowi 2,5 mm² grzać się do temperatury, przy której izolacja traci właściwości.

Warunki ułożenia mają duży wpływ na obciążalność. Ten sam przewód 2,5 mm² ułożony w rurze pod tynkiem, w wiązce z pięcioma innymi obwodami albo w izolacji termicznej ma wyraźnie mniejszą dopuszczalną obciążalność niż pojedynczy przewód w korytku na ścianie. Przy grupowaniu kilku obwodów w jednej rurze lub korytku stosuje się współczynniki redukcyjne, które łatwo obniżają obciążalność o 20–40%.

Standardowe przekroje dla poszczególnych obwodów

Obwód Przekrój przewodu Zabezpieczenie
Oświetlenie 3 × 1,5 mm² B10A
Gniazda 230 V 3 × 2,5 mm² B16A
Napęd bramy garażowej 3 × 1,5 mm² B10A
Obwód zamrażarki / urządzenia stałego 3 × 2,5 mm² B16A + osobny RCD
Gniazda siłowe 400 V 5 × 2,5 mm² C16A
Nagrzewnica 2–3 kW 3 × 2,5 mm² B16A
Ładowanie pojazdu EV (do 7,4 kW) 3 × 6 mm² B32A
Zasilanie rozdzielnicy garażowej 5 × 6 mm² lub 5 × 10 mm² zależnie od mocy

Do instalacji wewnętrznych używamy przewodów YDY/YDYp 450/750 V z żyłami miedzianymi. Przewody z żyłą wielodrutową (linka, np. LgY) stosujemy tam, gdzie potrzebna jest elastyczność, ale wtedy końcówki trzeba zarobić tulejkami — wciskanie „rozwichrzonej” linki w zacisk gniazda daje niepewny styk, który z czasem iskrzy i nadpala osprzęt.

Przewód zasilający garaż wolnostojący

Jeśli garaż jest wolnostojący i zasilany z budynku mieszkalnego, przewód zasilający najczęściej prowadzi się w ziemi. Stosuje się wtedy kabel ziemny typu YKY (lub YKYżo dla wersji z żyłą ochronną), układany na głębokości minimum 70 cm, w przypadku terenów rolniczych nawet 90 cm. Kabel powinien być ułożony na podsypce piaskowej i przykryty folią ostrzegawczą.

Dla typowego garażu o mocy do 11 kW (zasilanie trójfazowe) stosuje się kabel YKY 5 × 6 mm². Przy większych odległościach (powyżej 30–40 m) warto rozważyć większy przekrój, aby ograniczyć spadki napięcia.

Kilka szczegółów wykonawczych decyduje o trwałości takiego zasilania:

  • Pod podjazdami, ścieżkami i wszędzie tam, gdzie po gruncie jeżdżą pojazdy, kabel prowadzimy w rurze osłonowej (typu SRS lub DVK) — rura przenosi obciążenia i pozwala w razie awarii wyciągnąć kabel bez rozbierania kostki.
  • Przejście przez ścianę fundamentową wykonujemy w rurze i uszczelniamy, żeby nie tworzyć drogi dla wody i gryzoni.
  • Na obu końcach zostawiamy zapas kabla (około 1–1,5 m) w formie łagodnego łuku, co umożliwia późniejszą naprawę mufy lub przesunięcie rozdzielnicy.
  • Przewodu instalacyjnego YDY nie wolno układać w ziemi — nie ma on powłoki odpornej na stałe zawilgocenie i naprężenia gruntu.
  • Jeśli z przyczyn kosztowych sięgamy po kabel aluminiowy (YAKY), przyjmuje się minimalny przekrój żyły 16 mm² i konieczne jest stosowanie zacisków przystosowanych do aluminium — bezpośrednie skręcanie aluminium z miedzią prowadzi do korozji styku i przegrzania.

Spadki napięcia

Przy długich trasach kablowych należy obliczyć spadek napięcia, który nie powinien przekraczać 3% dla obwodów oświetleniowych i 5% dla obwodów odbiorczych. Im dłuższy kabel i większy prąd, tym większy spadek napięcia – dlatego przy garażach oddalonych od budynku często konieczne jest zwiększenie przekroju przewodu zasilającego.

Dla obwodu jednofazowego spadek liczymy jako ΔU = 2 × L × I × ρ / S, a dla trójfazowego ΔU = √3 × L × I × ρ / S, gdzie ρ dla miedzi wynosi około 0,0178 Ω·mm²/m, L to długość trasy w metrach, I prąd obciążenia, a S przekrój żyły.

Przykład jednofazowy: wallbox 7,4 kW (32 A) zasilany kablem 3 × 6 mm² o długości 30 m daje spadek około 5,7 V, czyli niespełna 2,5% napięcia 230 V — mieścimy się w limicie. Przy 60 m ten sam przekrój da już ponad 11 V (blisko 5%), więc trzeba przejść na 10 mm².

Przykład trójfazowy: 11 kW (16 A na fazę) kablem 5 × 4 mm² na 40 m to spadek rzędu 5 V przy 400 V, czyli około 1,2%. Zasilanie trójfazowe jest pod tym względem znacznie „tańsze” w miedzi niż jednofazowe — to jeden z mocnych argumentów za ciągnięciem do garażu pięciu żył zamiast trzech.

Zabezpieczenia – klucz do bezpieczeństwa

Dobór odpowiednich zabezpieczeń to absolutna podstawa. W instalacji garażowej, ze względu na podwyższone ryzyko, należy zastosować pełen komplet zabezpieczeń.

Wyłącznik różnicowoprądowy (RCD)

Wyłącznik różnicowoprądowy chroni przed porażeniem prądem elektrycznym poprzez wykrywanie prądów upływowych. W garażu obligatoryjne jest stosowanie RCD o prądzie różnicowym 30 mA dla wszystkich obwodów gniazdowych i oświetleniowych.

Dla obwodu ładowania pojazdu elektrycznego zaleca się stosowanie wyłącznika różnicowoprądowego typu B lub A z funkcją wykrywania prądów stałych (RCD typu A EV), ponieważ ładowarki samochodowe mogą generować prądy stałe upływowe, których zwykły RCD typu AC nie wykryje.

W nowych instalacjach nie stosuje się już RCD typu AC. Minimalnym rozsądnym wyborem jest typ A, który reaguje także na prądy różnicowe pulsujące jednokierunkowe, generowane przez falowniki, zasilacze impulsowe, ładowarki narzędzi i sterowniki bramy. Prąd stały o wartości kilku miliamperów potrafi nasycić rdzeń przekładnika w RCD typu AC i trwale go „oślepić” — urządzenie pozostaje sprawne mechanicznie, ale przestaje chronić.

W garażu warto rozdzielić odbiorniki na co najmniej dwa wyłączniki różnicowoprądowe albo zastosować wyłączniki RCBO (RCD i MCB w jednym module) dla obwodów krytycznych. Powód jest praktyczny: sumaryczne upływy wielu urządzeń elektronicznych mogą sięgać kilku miliamperów i przy jednym wspólnym RCD 30 mA dochodzi do zadziałań bez rzeczywistej awarii. Przycisk „T” na wyłączniku należy testować regularnie, w praktyce co pół roku — mechanizm rzadko uruchamiany może się zabrudzić i zakleszczyć.

Wyłączniki nadmiarowoprądowe (MCB)

Tzw. „eski" chronią instalację przed skutkami przeciążeń i zwarć. Dobiera się je do przekroju przewodu:

  • Przewód 1,5 mm² – maksymalnie B10A
  • Przewód 2,5 mm² – maksymalnie B16A
  • Przewód 6 mm² – maksymalnie B32A/B40A

Charakterystyka B nadaje się do obwodów oświetleniowych i gniazdowych, natomiast charakterystyka C jest lepsza dla urządzeń o dużym prądzie rozruchowym, takich jak silniki, kompresory czy spawarki.

Różnica między charakterystykami dotyczy członu elektromagnetycznego: typ B wyłącza szybko przy prądzie 3–5-krotnie większym od znamionowego, typ C dopiero przy 5–10-krotnym. Kompresor czy spawarka inwertorowa w chwili załączenia pobierają krótkotrwale wielokrotność prądu roboczego, dlatego na charakterystyce B potrafią wybijać wyłącznik przy każdym starcie. Jednocześnie trzeba pamiętać, że charakterystyka C wymaga niższej impedancji pętli zwarcia, by zapewnić szybkie wyłączenie przy zwarciu na końcu obwodu — przy długich trasach trzeba to sprawdzić pomiarem, a nie założyć.

W instalacjach domowych stosuje się zwykle wyłączniki o zdolności zwarciowej 6 kA, co dla typowego garażu przy budynku jednorodzinnym jest wystarczające. Do obwodów z silnikami dobieramy dodatkowo zabezpieczenie przeciążeniowe samego urządzenia (wyłącznik silnikowy lub przekaźnik termiczny), bo MCB chroni przewód, a nie uzwojenie silnika.

Ogranicznik przepięć (SPD)

W garażach, szczególnie wolnostojących i narażonych na wyładowania atmosferyczne, zaleca się montaż ogranicznika przepięć typu 2 lub kombinowanego typu 1+2. Chroni on wrażliwe urządzenia elektroniczne (np. sterowniki bramy, ładowarki EV) przed uszkodzeniem w wyniku przepięć.

Skuteczność ogranicznika zależy od montażu. Przewody przyłączeniowe powinny być jak najkrótsze (w praktyce dąży się do sumarycznej długości poniżej 0,5 m) i prowadzone bez zbędnych pętli, a ich przekrój dla SPD typu 2 przyjmuje się od 6 mm² miedzi (dla typu 1 odpowiednio więcej). Długie, splecione przewody dodają indukcyjność, na której powstaje dodatkowy spadek napięcia udarowego — ogranicznik formalnie działa, a urządzenie za nim i tak zostaje uszkodzone. Jeśli garaż jest zasilany kablem ziemnym o długości kilkudziesięciu metrów, ogranicznik montujemy w rozdzielnicy garażowej, a nie tylko w domowej.

Stopnie ochrony IP – jak dobrać osprzęt?

Ze względu na wilgoć i zapylenie, osprzęt elektryczny w garażu musi mieć odpowiedni stopień ochrony IP. Pierwsza cyfra oznacza ochronę przed ciałami stałymi (pyłem), druga przed wodą.

  • IP44 – minimum dla garaży, ochrona przed pyłem i bryzgami wody z każdej strony.
  • IP54/IP55 – zalecane dla warsztatów i miejsc o zwiększonym zapyleniu lub wilgotności.
  • IP65 – dla oświetlenia zewnętrznego i miejsc szczególnie narażonych na wodę.

Gniazda, łączniki i oprawy oświetleniowe w garażu powinny mieć co najmniej IP44. Oprawy typu hermetycznego (świetlówki LED w obudowie IP65) są idealnym rozwiązaniem do oświetlenia garażu i warsztatu.

Deklarowany stopień ochrony obowiązuje tylko przy prawidłowym montażu: gniazdo hermetyczne z otwartą klapką to w praktyce zwykłe gniazdo, a obudowa wprowadzona przewodem bez dławnicy traci szczelność. W puszkach natynkowych stosujemy dławnice dopasowane do średnicy przewodu oraz zaślepki w nieużywanych otworach. Jeśli garaż jest myty wodą pod ciśnieniem, poziom IP44 jest niewystarczający — potrzebny jest co najmniej IP55.

Obok IP warto patrzeć na odporność mechaniczną. Osprzęt w strefie, gdzie przejeżdża samochód lub stoi sprzęt warsztatowy, powinien mieć solidną obudowę (oznaczenie IK07 i wyżej), a oprawy warto wybierać z kloszem poliwęglanowym, który nie pęka od uderzenia. Sprawdzamy również zakres temperatur pracy — tanie oprawy i zasilacze LED w nieogrzewanym garażu zimą zapalają się z opóźnieniem albo skracają swoją żywotność.

Sposób prowadzenia instalacji

W garażu instalację można prowadzić na dwa sposoby: podtynkowo (pod tynkiem) lub natynkowo (w korytkach i rurkach). Wybór zależy od rodzaju ścian i preferencji.

Niezależnie od metody trasy prowadzimy wyłącznie pionowo i poziomo, unikając przekątnych — dzięki temu po latach da się przewidzieć, gdzie biegnie przewód, i nie przewiercimy go, wieszając szafkę. Przy skrzyżowaniach i równoległym przebiegu z instalacją gazową zachowujemy odstęp (przyjmuje się co najmniej 10 cm przy przebiegach równoległych), a od rur z ciepłą wodą odsuwamy się tak, aby przewód nie pracował w podwyższonej temperaturze, która obniża jego obciążalność.

Instalacja natynkowa

To najpopularniejsze rozwiązanie w garażach, szczególnie z surowymi ścianami betonowymi lub murowanymi bez tynku. Przewody prowadzi się w:

  • Korytkach kablowych PVC
  • Rurkach instalacyjnych (peszlach) – zwłaszcza w miejscach narażonych na uszkodzenia mechaniczne
  • Listwach instalacyjnych

Zaletą instalacji natynkowej jest łatwość rozbudowy i serwisowania oraz dobra ochrona mechaniczna przewodów.

W miejscach eksponowanych lepiej sprawdzają się rury sztywne typu RL z kolankami i uchwytami mocowanymi co około 50 cm — zwisający peszel karbowany zbiera pył, gromadzi wodę w dolnych odcinkach i łatwo go zaczepić. Przewód nigdy nie powinien być mocowany do ściany metalowymi obejmami dociskającymi izolację ani prowadzony luzem nad stanowiskiem, gdzie pracuje się długimi przedmiotami.

Instalacja podtynkowa

Stosowana w garażach wykończonych i otynkowanych. Przewody układa się w bruzdach w ścianach, zazwyczaj w rurkach osłonowych. Daje estetyczny efekt, ale utrudnia późniejszą rozbudowę.

Bruzdy kujemy z umiarem: nacinanie głębokich rowków w ścianach nośnych i w stropach osłabia konstrukcję, a w elementach żelbetowych grozi przecięciem zbrojenia. Prowadzenie przewodu w rurze osłonowej pozwala go później wymienić bez rozkuwania ściany, dlatego przy obwodach, które mogą rosnąć (gniazda warsztatowe, przyszły wallbox), zawsze warto zostawić rurę z zapasem miejsca.

Rozmieszczenie punktów elektrycznych

Praktyczne rozmieszczenie gniazd i osprzętu znacznie podnosi komfort użytkowania garażu.

Gniazda

W typowym garażu warto zamontować gniazda na wysokości około 100–120 cm od podłogi (powyżej poziomu ewentualnego zalania) co 1,5–2 m wzdłuż ścian. Przy stanowisku warsztatowym przyda się listwa z kilkoma gniazdami. Gniazda siłowe 400 V montuje się w pobliżu miejsca pracy urządzeń o dużej mocy.

Przy planowaniu punktów 230 V pamiętajmy o kilku miejscach, o których łatwo zapomnieć: gniazdo pod sufitem przy napędzie bramy, gniazdo przy wejściu do domu (odkurzacz, ładowarka), gniazdo obok miejsca na zamrażarkę oraz jedno gniazdo przy froncie stanowiska parkingowego — przydaje się do ładowarki prostownikowej i kompresora do pompowania opon. Gniazda w garażu powinny być hermetyczne z klapką i, jeśli to możliwe, montowane w ramkach podwójnych lub potrójnych, bo przedłużacze rozłożone po posadzce to jedno z głównych źródeł uszkodzeń przewodów.

Gniazda siłowe dobieramy w standardzie CEE (5-stykowe 3P+N+PE 16 A lub 32 A) i montujemy je tak, aby wtyczka z kablem nie była wyrywana pod kątem. Przy obrabiarkach i kompresorze warto dodatkowo przewidzieć wyłącznik odcinający zasilanie stanowiska, dostępny z miejsca pracy operatora.

Oświetlenie

Oświetlenie garażu powinno zapewniać natężenie minimum 200–300 luksów, a w strefie warsztatowej nawet 500 luksów. Najlepiej sprawdzają się hermetyczne oprawy LED IP65, rozmieszczone równomiernie pod sufitem. Dodatkowo warto przewidzieć oświetlenie miejscowe nad stołem warsztatowym.

Przeliczenie na liczbę opraw jest proste. Dla garażu 3 × 6 m (18 m²) i poziomu 300 lx potrzebujemy około 5400 lumenów użytecznych; po uwzględnieniu strat na kloszu, odbiciach od ciemnych ścian i spadku strumienia w czasie eksploatacji przyjmujemy zapas i planujemy około 6500–7000 lm, czyli dwie oprawy liniowe po 3500–4000 lm. Oprawy rozmieszczamy równolegle do dłuższej ściany, tak aby światło padało z boków samochodu — jedna oprawa na środku sufitu daje cień dokładnie tam, gdzie pracujemy.

Istotny jest też wskaźnik oddawania barw (CRI 80 i więcej) oraz barwa neutralna około 4000 K — przy pracach lakierniczych i elektrycznych pozwala prawidłowo rozpoznać kolory przewodów i powłok.

Łączniki

Łączniki oświetlenia montuje się przy wejściach do garażu, na wysokości około 110–120 cm. W większych garażach warto zastosować łączniki schodowe (dwa punkty załączania) lub czujniki ruchu, które automatycznie włączą światło po wejściu.

Przy czujnikach ruchu zwracamy uwagę na dwa parametry: obciążalność dla źródeł LED (prąd rozruchowy zasilaczy bywa wielokrotnie większy od prądu pracy, dlatego producenci podają osobną, niższą moc maksymalną dla LED) oraz czas podtrzymania — w garażu sensowne jest 3–5 minut, żeby światło nie gasło przy spokojnej pracy nad silnikiem. Jeśli obciążenie przekracza możliwości czujnika, wstawiamy przekaźnik instalacyjny. Warto też zachować możliwość ręcznego, stałego załączenia światła niezależnie od czujnika.

Uziemienie i ochrona przeciwporażeniowa

Instalacja w garażu musi być wyposażona w skuteczny system uziemienia i przewody ochronne (PE). W przypadku garażu wolnostojącego często konieczne jest wykonanie osobnego uziomu (np. uziom otokowy lub pionowy), połączonego z główną szyną wyrównawczą.

Wszystkie metalowe elementy instalacji, obudowy urządzeń oraz konstrukcje stalowe powinny być objęte połączeniami wyrównawczymi. To szczególnie ważne w warsztatach, gdzie pracuje się z urządzeniami metalowymi i istnieje większe ryzyko porażenia.

W nowych instalacjach stosujemy układ TN-S: do garażu prowadzimy pięć żył (L1, L2, L3, N, PE) i nigdzie dalej nie łączymy przewodu neutralnego z ochronnym. Rozdział funkcji PEN wykonujemy wyłącznie w jednym punkcie — w złączu lub głównej rozdzielnicy budynku. Powód jest konkretny: w układzie TN-C przerwanie wspólnego przewodu PEN powoduje pojawienie się napięcia na obudowach wszystkich metalowych urządzeń, a wyłącznik różnicowoprądowy w takim układzie nie może pracować poprawnie.

Uziom garażu wykonuje się najczęściej jako otokowy z bednarki ocynkowanej FeZn 30 × 4 mm ułożonej w gruncie wokół fundamentu lub jako uziom pionowy z prętów łączonych na wbijanie. Dla ochrony przeciwporażeniowej praktycznym celem jest rezystancja uziemienia nie większa niż 30 Ω, a w połączeniu z instalacją odgromową dąży się do wartości rzędu 10 Ω. Połączenie bednarki z przewodem ochronnym wykonujemy w skrzynce probierczej lub na zacisku kontrolnym, żeby dało się je rozłączyć na czas pomiaru.

Do głównej szyny uziemiającej w garażu przyłączamy: przewód PE instalacji, prowadnice i konstrukcję bramy, metalowe korytka, obudowy maszyn, rury wodne i, jeśli występują, metalowe elementy konstrukcyjne. Dzięki temu w chwili awarii wszystkie te elementy mają ten sam potencjał i nie powstaje niebezpieczne napięcie dotykowe między nimi.

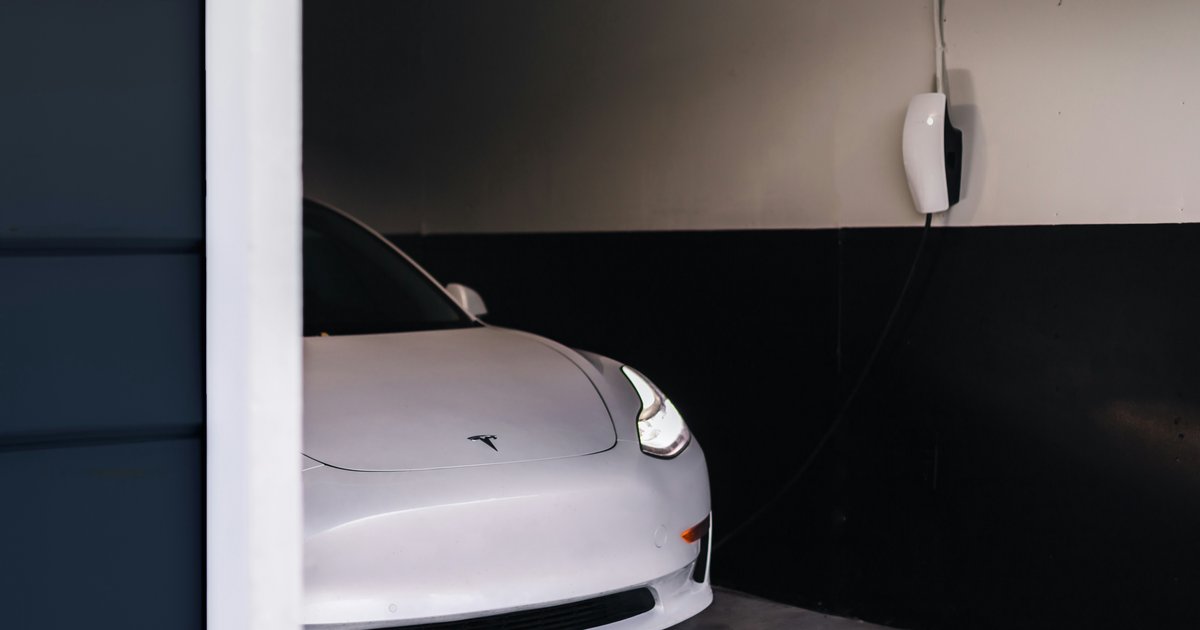

Ładowanie samochodu elektrycznego w garażu

Coraz częściej garaż pełni funkcję miejsca ładowania pojazdu elektrycznego. To wymaga dedykowanego obwodu i odpowiednich zabezpieczeń.

  • Dla ładowarki o mocy 7,4 kW (jednofazowej) potrzebny jest obwód 3 × 6 mm² z zabezpieczeniem B32A.
  • Dla ładowarki trójfazowej 11 kW – obwód 5 × 2,5 mm² lub 5 × 4 mm² z zabezpieczeniem 16A.
  • Dla ładowarki 22 kW – obwód 5 × 6 mm² z zabezpieczeniem 32A.
  • Obowiązkowo RCD typu A EV lub typu B oraz dedykowany wyłącznik nadmiarowoprądowy.

Warto zainstalować wallbox z funkcją zarządzania mocą, który dostosuje pobór prądu do dostępnej mocy przyłączeniowej, unikając przeciążenia instalacji domowej.

Ładowanie pojazdu jest obciążeniem ciągłym — prąd płynie z niemal pełną wartością przez wiele godzin, w przeciwieństwie do gniazd warsztatowych, które pracują impulsowo. Dlatego norma dotycząca zasilania pojazdów elektrycznych (arkusz PN-HD 60364-7-722) wymaga osobnego obwodu na każdy punkt ładowania, bez innych odbiorników, i to właśnie dlatego przekroje przewodów dobiera się tu z większym zapasem, a przy grupowaniu kabli trzeba uwzględnić współczynniki redukcyjne.

Nie należy ładować samochodu na stałe z gniazda 230 V typu Schuko przy użyciu przewodu awaryjnego (tryb 2). Zwykłe gniazdo i jego zaciski nie są projektowane na kilkanaście amperów przez kilkanaście godzin — najczęstszym skutkiem jest nadpalenie styków i stopienie osprzętu. Do regularnego ładowania służy stacja ładowania (tryb 3) na własnym obwodzie.

Ochrona różnicowoprądowa wymaga tu szczególnej uwagi: ładowarka może wprowadzić do obwodu składową stałą. Dopuszczalne są dwa rozwiązania — RCD typu B albo RCD typu A uzupełniony układem wykrywania prądu stałego 6 mA (funkcja RDC-DD wbudowana w wiele wallboxów). Jeśli stacja ma RDC-DD, wystarczy RCD typu A; jeśli nie, potrzebny jest typ B. Sam wallbox montujemy w obudowie o stopniu ochrony co najmniej IP54, na wysokości około 90–130 cm, tak aby kabel nie leżał na posadzce i nie był przygniatany kołem.

Przy zwiększaniu obciążenia domu warto rozważyć wallbox z dynamicznym zarządzaniem mocą, współpracujący z przekładnikami prądowymi na przyłączu. Taki układ obniża prąd ładowania, gdy w domu włączy się piekarnik czy pompa ciepła, zamiast doprowadzić do zadziałania zabezpieczenia przedlicznikowego.

Najczęstsze błędy przy wykonywaniu instalacji garażowej

Podczas montażu instalacji elektrycznej w garażu często popełniane są błędy, które mogą prowadzić do awarii lub zagrożenia. Oto najważniejsze z nich:

  • Zbyt mały przekrój przewodów – szczególnie przy zasilaniu garażu wolnostojącego na dużą odległość.
  • Brak wyłącznika różnicowoprądowego – niedopuszczalne w pomieszczeniach o zwiększonym zagrożeniu.
  • Stosowanie osprzętu o zbyt niskim IP – zwykłe gniazda domowe szybko ulegną uszkodzeniu w wilgotnym środowisku.
  • Łączenie wszystkich odbiorników na jednym obwodzie – brak podziału na obwody zmniejsza niezawodność.
  • Brak ochrony mechanicznej przewodów – przewody prowadzone bez rurek narażone są na uszkodzenia.
  • Pominięcie ogranicznika przepięć – szczególnie ryzykowne w garażach wolnostojących.
  • Brak uziemienia lub połączeń wyrównawczych – obniża skuteczność ochrony przeciwporażeniowej.
  • Podniesienie wartości wyłącznika zamiast usunięcia przyczyny – zamiana B16A na B20A w obwodzie 2,5 mm² pozostawia przewód bez ochrony przed przeciążeniem.
  • Łączenie żył „na skrętkę” poza puszką – połączenia wykonujemy w puszkach, na zaciskach sprężynowych lub śrubowych odpowiednich do przekroju żyły.
  • Ułożenie przewodu YDY w ziemi lub w rurze bez odwodnienia – po kilku sezonach izolacja traci szczelność, a rezystancja izolacji spada.
  • Brak opisu obwodów i schematu w rozdzielnicy – utrudnia diagnostykę i podnosi ryzyko pomyłki przy naprawie.
  • Zerowa rezerwa w rozdzielnicy i w przekroju zasilania – uniemożliwia późniejsze dodanie wallboxa lub gniazda siłowego.

Czy można wykonać instalację samodzielnie?

Polskie przepisy pozwalają na wykonywanie drobnych prac instalacyjnych samodzielnie, jednak podłączenie instalacji do sieci, modyfikacje rozdzielnicy głównej oraz wykonanie pomiarów odbiorczych powinny być realizowane przez osobę posiadającą uprawnienia elektryczne (SEP).

Granica jest w praktyce prosta: samodzielnie można przygotować trasy, zamocować puszki, korytka i oprawy, ułożyć przewody. Wszystko, co dotyczy części instalacji pod napięciem — wpięcie obwodu do rozdzielnicy, wymiana zabezpieczeń, ingerencja w obwód licznikowy — to prace, których nie wykonuje się „na wyczucie”. Nigdy nie pracujemy na czynnym obwodzie: zasilanie wyłączamy, zabezpieczamy przed przypadkowym załączeniem i sprawdzamy brak napięcia przyrządem dwubiegunowym, a nie próbnikiem wkrętakowym. Prace w obwodzie licznikowym i zmiana mocy przyłączeniowej wymagają zgłoszenia do operatora sieci.

Po zakończeniu prac instalacyjnych obowiązkowe jest wykonanie pomiarów:

  • Pomiar rezystancji izolacji
  • Pomiar skuteczności ochrony przeciwporażeniowej (pętli zwarcia)
  • Pomiar rezystancji uziemienia
  • Test działania wyłączników różnicowoprądowych

Do tego dochodzi sprawdzenie ciągłości przewodów ochronnych i połączeń wyrównawczych oraz kontrola poprawności biegunowości gniazd. Pomiar pętli zwarcia jest szczególnie ważny w garażu wolnostojącym zasilanym długim kablem — dopiero on odpowiada na pytanie, czy w razie zwarcia zabezpieczenie wyłączy obwód w wymaganym czasie. Testu RCD nie zastępuje wciśnięcie przycisku „T”: miernik sprawdza rzeczywisty prąd i czas wyłączenia.

Pomiary te dokumentowane są protokołem i są warunkiem bezpiecznego oddania instalacji do użytku. Nawet jeśli wykonujemy część prac samodzielnie, warto zlecić sprawdzenie i pomiary uprawnionemu elektrykowi. W garażu warsztatowym, gdzie instalacja pracuje intensywnie, badania okresowe powtarza się co kilka lat, a w razie widocznych śladów zawilgocenia lub przegrzania osprzętu — bez czekania na termin.

Podsumowanie

Wykonanie instalacji elektrycznej w garażu wymaga starannego planowania, znajomości norm oraz właściwego doboru przewodów i zabezpieczeń. Kluczowe zasady to: podział na niezależne obwody, stosowanie osprzętu o odpowiednim stopniu ochrony IP (minimum IP44), obligatoryjne wyłączniki różnicowoprądowe 30 mA, prawidłowy dobór przekrojów przewodów oraz skuteczne uziemienie.

Krótka lista kontrolna przed zamknięciem rozdzielnicy:

  1. Przekrój każdego przewodu odpowiada wartości jego zabezpieczenia i warunkom ułożenia.
  2. Spadek napięcia na trasie zasilającej mieści się w limicie 3% dla oświetlenia i 5% dla odbiorników.
  3. Obwody gniazdowe i oświetleniowe objęte są RCD 30 mA typu A, a punkt ładowania ma własną ochronę wykrywającą prądy stałe.
  4. Układ jest pięcioprzewodowy (TN-S), z rozdziałem PEN wykonanym tylko w jednym miejscu.
  5. Osprzęt ma co najmniej IP44, dławnice są dobrane do przewodów, a nieużywane otwory zaślepione.
  6. Wszystkie obwody są opisane, schemat znajduje się w rozdzielnicy, a pomiary potwierdzone protokołem.

Pamiętajmy, że garaż to środowisko o zwiększonym zagrożeniu, dlatego nie warto oszczędzać na bezpieczeństwie. Dobrze zaprojektowana i wykonana instalacja posłuży nam przez wiele lat, zapewniając zarówno komfort, jak i pełne bezpieczeństwo użytkowania – niezależnie od tego, czy garaż służy jedynie do parkowania samochodu, czy jest w pełni wyposażonym warsztatem z miejscem do ładowania pojazdu elektrycznego.

Jeśli nie masz pewności co do swoich umiejętności, zawsze skonsultuj projekt i wykonanie z wykwalifikowanym elektrykiem. Profesjonalne pomiary odbiorcze i protokół to gwarancja, że instalacja spełnia wszystkie wymagania bezpieczeństwa.
