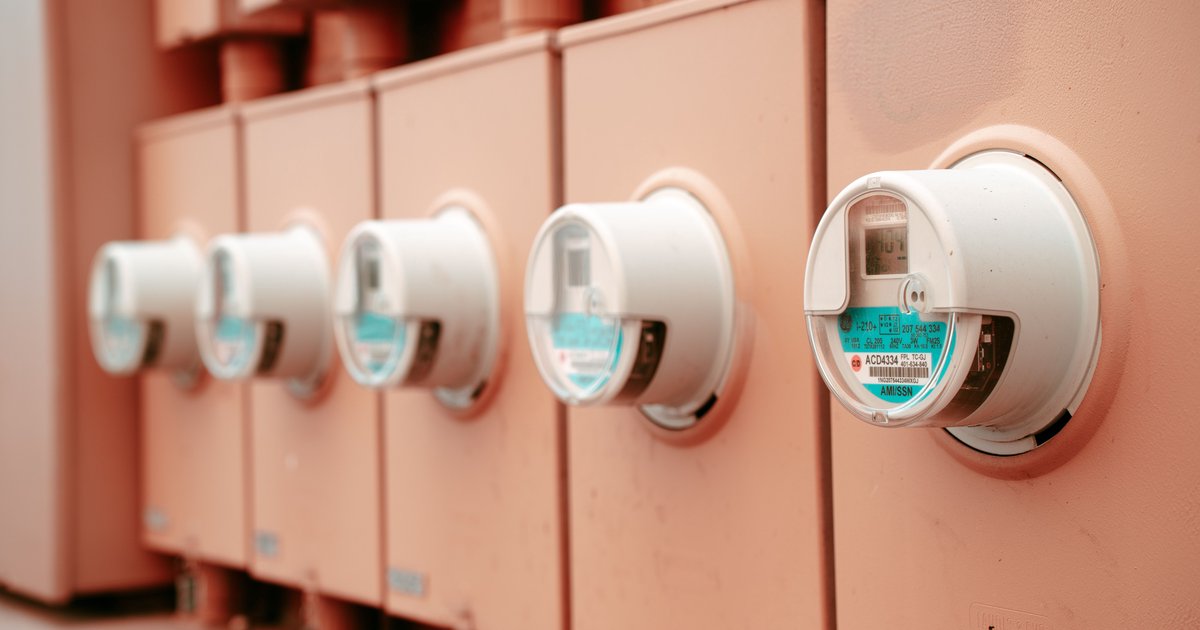

Licznik energii elektrycznej 1 fazowy to urządzenie do pomiaru zużycia prądu w obwodach zasilanych jedną fazą i przewodem neutralnym – typowo w domach jednorodzinnych, mieszkaniach, warsztatach czy na pojedynczych obwodach odbiorczych. Ogólne zasady doboru liczników opisuje artykuł „Liczniki energii elektrycznej” na naszym portalu, tutaj skupiamy się wyłącznie na tym, kiedy model jednofazowy jest właściwym wyborem, jak dopasować go do rozdzielnicy i czym różnią się konkretne modele dostępne na rynku.
Kiedy licznik jednofazowy jest wystarczający, a kiedy nie
Decyzję o wyborze licznika jednofazowego zawsze zaczyna się od analizy poboru mocy i rodzaju odbiorników w instalacji. Licznik energii elektrycznej jednofazowy mierzy prąd płynący w jednym przewodzie fazowym, co w praktyce ogranicza jego zastosowanie do instalacji o mocy do kilkunastu kilowatów – w zależności od modelu i wartości znamionowej prądu (16 A, 32 A, 40 A lub 63 A).
Jeśli w budynku pracują odbiorniki trójfazowe – piec akumulacyjny, trójfazowa kuchenka indukcyjna, pompa ciepła czy ładowarka do samochodu elektrycznego o większej moc – konieczny jest licznik trójfazowy, ponieważ jednofazowy po prostu nie zmierzy poboru na pozostałych fazach.
Licznik jednofazowy ma jednak sens także w instalacjach zasilanych trójfazowo, jeśli chodzi o rozliczenie tylko jednego, wydzielonego obwodu:
- osobny pomiar zużycia w garażu, warsztacie czy pomieszczeniu gospodarczym,
- podlicznik dla wynajmowanego lokalu lub pokoju,
- kontrola zużycia jednego wybranego urządzenia, np. bojlera.
Montaż na szynie TH – jak dopasować licznik do rozdzielnicy
Zdecydowana większość dostępnych modeli to licznik energii elektrycznej 1 fazowy na szynę – przeznaczony do zabudowy na standardowej szynie montażowej TH35 w rozdzielnicy. Trzeba jednak sprawdzić dwie rzeczy: szerokość modułową urządzenia (najczęściej 4 moduły, czyli około 70–72 mm) oraz sposób mocowania zatrzaskowego, bo nie każdy model pasuje bez problemu do każdej obudowy.
Drugi warunek dotyczy przeznaczenia licznika. Urządzenie służące do rozliczeń z operatorem sieci musi mieć homologację i zostać zaplombowane przez dostawcę energii – samodzielny montaż takiego licznika przez użytkownika jest niedopuszczalny. Licznik pomocniczy (podlicznik), który tylko monitoruje zużycie wewnątrz instalacji, nie wymaga plombowania, ale wciąż podlega ogólnym zasadom bezpieczeństwa.
Podłączenie licznika odbywa się zawsze po odłączeniu zasilania i wymaga zachowania właściwej kolejności zacisków – błędne podłączenie fazy i neutralnego skutkuje nieprawidłowym pomiarem, a w niektórych układach realnym zagrożeniem porażeniem. Prace przy rozdzielnicy i podłączeniu licznika powinien wykonać elektryk z odpowiednimi uprawnieniami, zwłaszcza gdy dotyczą one obwodu przed głównym zabezpieczeniem.
Bemko czy Schneider – czym różnią się dostępne modele
Na rynku najczęściej porównuje się licznik energii elektrycznej 1 fazowy Bemko z modelami marki Schneider Electric, bo to dwaj najpopularniejsi dostawcy do zastosowań domowych i lekko przemysłowych. Liczniki Bemko to zwykle proste urządzenia elektromechaniczne lub podstawowe elektroniczne, z wyświetlaczem mechanicznym lub LCD, bez funkcji komunikacyjnych. Sprawdzają się jako podliczniki w garażach, warsztatach czy przy rozliczaniu lokali na wynajem, gdzie liczy się niska cena i prosty montaż.
Licznik energii elektrycznej 1 fazowy Schneider (np. z serii iEM) to rozwiązanie o wyższej klasie dokładności pomiaru i – w wybranych modelach – z wyjściem komunikacyjnym Modbus RS-485 lub impulsowym S0. Taka funkcja ma sens tam, gdzie dane o zużyciu trzeba przesyłać do systemu automatyki budynkowej, licznika nadrzędnego albo systemu monitoringu energii w firmie.
Dla typowego domu jednorodzinnego różnica funkcjonalna często nie ma praktycznego znaczenia i decyduje cena oraz dostępność w lokalnym punkcie sprzedaży. Wybór droższego licznika z komunikacją bez realnej potrzeby integracji z systemem monitoringu jest zwykłym przepłacaniem za funkcję, z której nikt nie skorzysta.
Licznik mechaniczny czy elektroniczny – co wybrać w praktyce
Starsze liczniki indukcyjne z wirującym krążkiem są dziś wypierane przez modele elektroniczne, które mają wyższą klasę dokładności, wyświetlacz LCD i mniejsze straty własne. Przy wyborze nowego urządzenia praktycznie zawsze warto sięgnąć po wersję elektroniczną – jest trwalsza, łatwiejsza w odczycie i częściej dostępna w ofercie producentów.
Istotny jest natomiast cel pomiaru. Licznik przeznaczony do rozliczeń z operatorem sieci musi mieć certyfikat MID i zostać zaplombowany po montażu – to warunek prawny, nie techniczna ciekawostka. Licznik pomocniczy, montowany wyłącznie do wewnętrznego monitorowania zużycia, nie musi mieć takiego certyfikatu, co pozwala wybrać tańszy model bez utraty funkcjonalności potrzebnej w danym zastosowaniu.
Dodatkowym kryterium bywa wyjście impulsowe S0 – przydatne, gdy odczyt ma trafiać do domowego systemu monitoringu energii lub aplikacji smart home. Dla prostego podlicznika w garażu czy pomieszczeniu gospodarczym taka funkcja jest zwykle zbędna i podnosi koszt bez realnej korzyści.
Podsumowanie
Wybór licznika jednofazowego sprowadza się do trzech pytań: jaka jest moc i rodzaj zasilania instalacji, czy pomiar ma służyć rozliczeniu z operatorem czy jest tylko podlicznikiem wewnętrznym, oraz czy potrzebna jest komunikacja z innym systemem. Odpowiedzi na te pytania wskażą, czy wystarczy prosty i tani model do szyny TH, czy warto zainwestować w urządzenie z funkcjami transmisji danych – i to one, a nie sama marka, powinny decydować o ostatecznym wyborze.
