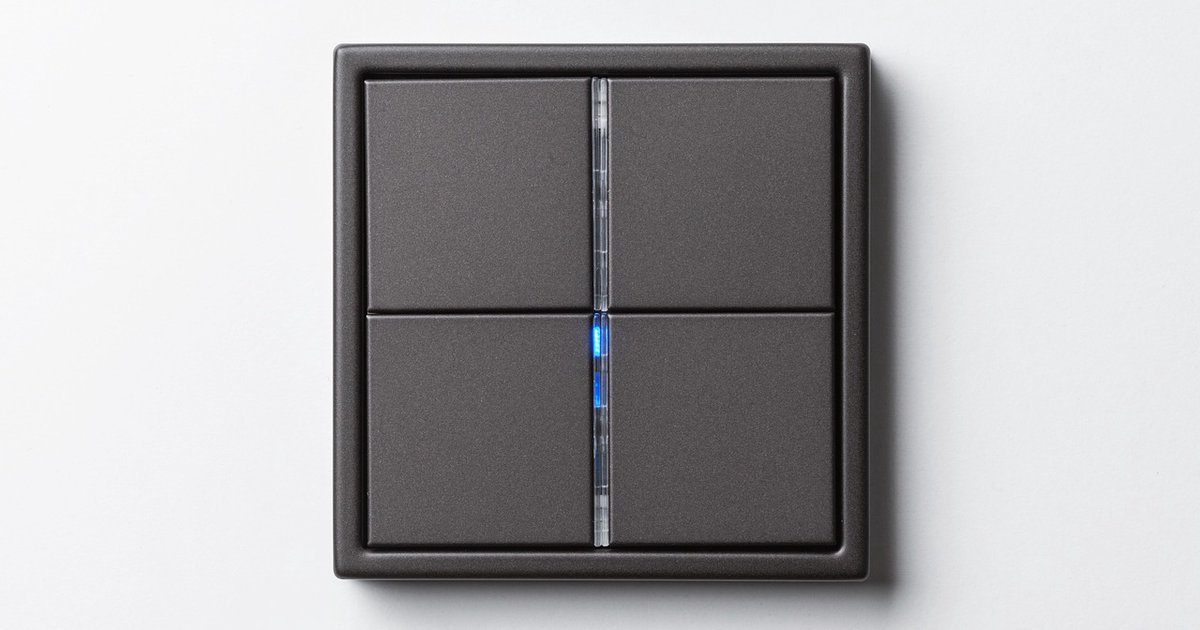

KNX jako standard inteligentnego domu – wprowadzenie dla elektryków

Czym jest standard KNX?

KNX to otwarty, międzynarodowy standard komunikacji stosowany w inteligentnych budynkach mieszkalnych i komercyjnych. Jego nazwa pochodzi od połączenia trzech wcześniejszych standardów: EIB (European Installation Bus), EHS (European Home Systems) oraz BatiBUS. Wszystkie trzy zostały zharmonizowane w 1999 roku, a od 2002 roku KNX jest uznawany za europejską normę (EN 50090), a od 2006 roku za normę światową (ISO/IEC 14543-3).

Standard ten umożliwia integrację i centralne sterowanie niemal wszystkimi instalacjami elektrycznymi w budynku – od oświetlenia, ogrzewania i klimatyzacji, przez żaluzje i rolety, aż po systemy alarmowe, kontrolę dostępu i pomiar zużycia energii. Co istotne, KNX jest niezależny od producentów – urządzenia różnych firm mogą ze sobą współpracować, o ile posiadają certyfikat KNX.

Jak działa magistrala KNX?

Sercem systemu KNX jest magistrala danych – fizyczny przewód (najczęściej skrętka o przekroju 0,8 mm²), który łączy wszystkie urządzenia w instalacji. W odróżnieniu od tradycyjnej instalacji elektrycznej, gdzie każdy przycisk jest połączony bezpośrednio z odbiornikiem, w systemie KNX wszystkie urządzenia komunikują się ze sobą za pośrednictwem tej magistrali.

Magistrala KNX może być prowadzona obok tradycyjnych przewodów elektrycznych, jednak musi być od nich odseparowana. Topologia sieci jest bardzo elastyczna – można stosować układy liniowe, gwiazdowe, drzewiaste lub ich kombinacje, co znacząco ułatwia projektowanie i rozbudowę instalacji.

Podstawowe elementy systemu KNX

• Zasilacz magistrali (Power Supply Unit – PSU) – dostarcza napięcie 29 V DC do magistrali. Jeden zasilacz zasila do 64 urządzeń.
• Czujniki (sensors) – przyciski, czujniki ruchu, temperatury, jasności, wiatru i deszczu. Zbierają dane i wysyłają telegramy na magistralę.
• Elementy wykonawcze (actuators) – sterują oświetleniem, ogrzewaniem, roletami itp. Odbierają telegramy i wykonują odpowiednie akcje.
• Sprzęgacze liniowe i obszarowe (Line Couplers, Area Couplers) – łączą poszczególne linie i obszary sieci KNX, filtrując ruch sieciowy.
• Interfejs IP / Router KNX – umożliwia podłączenie instalacji KNX do sieci LAN/IP, co pozwala na zdalny dostęp i wizualizację.

Adresowanie i telegramy KNX

Każde urządzenie w sieci KNX posiada unikalny adres fizyczny (np. 1.1.5), który identyfikuje jego położenie w strukturze sieci (obszar.linia.urządzenie). Komunikacja między urządzeniami odbywa się jednak za pomocą adresów grupowych, które definiują logiczne powiązania między czujnikami a elementami wykonawczymi.

Przykładowo: przycisk (sensor) i ściemniacz (actuator) mogą być powiązane tym samym adresem grupowym. Naciśnięcie przycisku powoduje wysłanie telegramu na magistralę z określonym adresem grupowym, a ściemniacz nasłuchujący na ten adres odpowiednio reaguje. Jeden przycisk może mieć przypisanych wiele adresów grupowych, co pozwala na sterowanie kilkoma obwodami jednocześnie.

Oprogramowanie ETS – narzędzie programisty KNX

Całość programowania instalacji KNX odbywa się w dedykowanym oprogramowaniu ETS (Engineering Tool Software), wydawanym przez KNX Association. Jest to jedyne oficjalnie zatwierdzone narzędzie do konfiguracji urządzeń KNX, niezależnie od ich producenta.

W ETS elektryk lub projektant:

• importuje pliki produktów (w formacie .knxprod) od producentów urządzeń,
• tworzy strukturę projektu (obszary, linie, urządzenia),
• przypisuje adresy grupowe i łączy ze sobą sensory i aktuatory,
• konfiguruje parametry poszczególnych urządzeń (np. czasy opóźnień, wartości temperatur, progi jasności),
• pobiera gotową konfigurację do urządzeń przez magistralę lub interfejs USB/IP.

Oprogramowanie ETS5 jest dostępne bezpłatnie w wersji demonstracyjnej (do 5 urządzeń), natomiast pełne licencje są płatne. ETS6 to aktualnie najnowsza wersja, oferująca ulepszone funkcje i bardziej intuicyjny interfejs.

Certyfikacja KNX – dlaczego warto?

Aby legalnie projektować i programować instalacje KNX, należy posiadać certyfikat KNX. Szkolenia i egzaminy są organizowane przez autoryzowane centra szkoleniowe KNX (KNX Training Centres), które działają w całej Polsce. Program szkolenia jest standaryzowany na poziomie międzynarodowym i obejmuje dwa główne poziomy:

1. KNX Basic – szkolenie podstawowe, trwające zazwyczaj 5 dni, obejmujące fundamenhy KNX, topologię, adresowanie oraz programowanie w ETS. Po zdaniu egzaminu uczestnik otrzymuje certyfikat uznawany w całej Europie.
2. KNX Advanced – szkolenie zaawansowane dla doświadczonych instalatorów, obejmujące m.in. integrację z systemami DALI, EnOcean, wizualizacjami oraz protokołem BACnet.

Posiadanie certyfikatu KNX otwiera drzwi do lepiej płatnych zleceń, szczególnie w segmencie biurowców, hoteli, instytucji publicznych oraz prestiżowych inwestycji mieszkaniowych. Coraz więcej inwestorów i generalnych wykonawców wymaga, aby instalacje KNX były realizowane wyłącznie przez certyfikowanych specjalistów.

KNX a inne systemy automatyki budynkowej

Na rynku dostępnych jest wiele innych systemów inteligentnego domu, takich jak Z-Wave, Zigbee, Loxone czy system Grenton. Czym KNX wyróżnia się na ich tle?

Kluczową przewagą KNX jest decentralizacja – system działa nawet w przypadku awarii jednego z urządzeń, ponieważ nie ma jednego centralnego kontrolera. Każde urządzenie działa autonomicznie, przechowując własną konfigurację.

Zastosowania KNX w praktyce

System KNX sprawdza się zarówno w małych instalacjach domowych, jak i w rozbudowanych obiektach komercyjnych. Typowe zastosowania to:

• Sterowanie oświetleniem – włączanie, wyłączanie, ściemnianie, sterowanie barwą światła (RGBW), sceny świetlne.
• Zarządzanie żaluzjami i roletami – automatyczne sterowanie w zależności od pozycji słońca i nasłonecznienia.
• Ogrzewanie i klimatyzacja (HVAC) – regulacja temperatury w poszczególnych strefach, integracja z systemami wentylacyjnymi.
• Pomiar energii – monitorowanie zużycia prądu, ciepła, wody w czasie rzeczywistym.
• Systemy alarmowe i kontrola dostępu – integracja z centralami alarmowymi, domofon IP, zamki elektryczne.
• Wizualizacje i panele dotykowe – intuicyjne interfejsy użytkownika na tabletach, smartfonach i dedykowanych panelach ściennych.

Jak zacząć pracę z KNX?

Jeśli jako elektryk chcesz wkroczyć w świat KNX, oto kilka praktycznych kroków na start:

1. Zainstaluj ETS Demo – bezpłatna wersja demonstracyjna pozwoli Ci zapoznać się z interfejsem i podstawami programowania bez ponoszenia kosztów.
2. Skorzystaj z materiałów KNX Association – na stronie knx.org znajdziesz bezpłatne tutoriale, filmy szkoleniowe i dokumentację techniczną.
3. Kup starter kit – wielu producentów (np. ABB, Schneider Electric, Siemens, Hager) oferuje zestawy startowe KNX, które zawierają podstawowe urządzenia i pozwalają na naukę na rzeczywistym sprzęcie.
4. Zapisz się na szkolenie KNX Basic – to inwestycja, która zwróci się wielokrotnie. Centra szkoleniowe KNX działają m.in. w Warszawie, Krakowie, Wrocławiu i Poznaniu.
5. Dołącz do społeczności – fora internetowe, grupy na LinkedIn i Facebooku zrzeszające instalatorów KNX to nieocenione źródło wiedzy i wsparcia.

Podsumowanie

KNX to nie tylko trend – to przyszłość branży elektrycznej. W miarę jak wymagania dotyczące efektywności energetycznej budynków rosną (dyrektywa EPBD, certyfikaty BREEAM i LEED), zapotrzebowanie na wykwalifikowanych instalatorów KNX będzie systematycznie rosło. Elektrycy, którzy dziś zainwestują czas i środki w zdobycie wiedzy o KNX, jutro będą mogli oferować usługi premium na wymagającym rynku automatyki budynkowej.

Standard KNX – dzięki otwartości, niezawodności i niemal nieograniczonym możliwościom integracji – pozostaje niekwestionowanym liderem wśród profesjonalnych systemów inteligentnego budynku. Warto go poznać.
