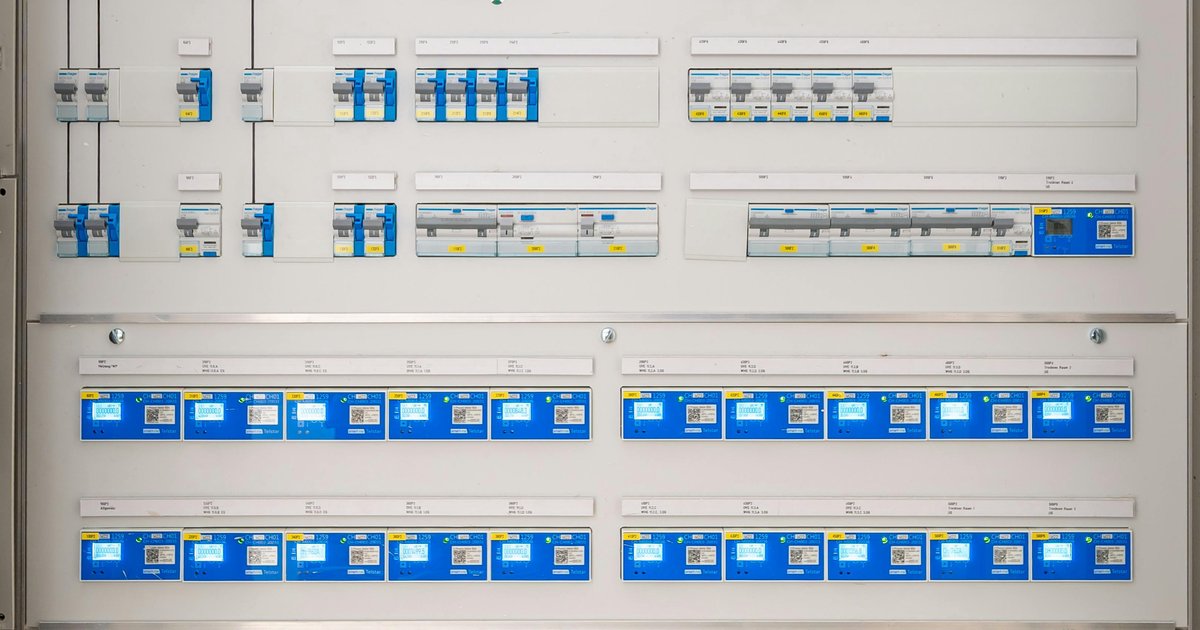

Tworzenie schematów rozdzielnic elektrycznych to kluczowy etap każdej instalacji elektrycznej – zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Profesjonalne oprogramowanie nie tylko przyspiesza pracę, ale też minimalizuje ryzyko błędów projektowych. Na rynku dostępnych jest kilka darmowych narzędzi oferowanych przez największych producentów aparatury elektrycznej. Poniżej szczegółowo omawiamy trzy z nich: Hager Trapper/Gesis, ABB EPLAN / Doc oraz Schneider Electric EcoStruxure Panel Builder.

Dlaczego warto korzystać z dedykowanego oprogramowania?

Ręczne rysowanie schematów rozdzielnic w programach graficznych lub nawet w ogólnych aplikacjach CAD jest czasochłonne i podatne na błędy. Dedykowane narzędzia producentów oferują:

• Gotowe biblioteki aparatów elektrycznych zgodne z aktualnymi normami
• Automatyczne generowanie list materiałowych (BOM)
• Weryfikację poprawności technicznej schematu
• Eksport dokumentacji w formatach PDF, DXF lub DWG
• Integrację z katalogami produktów i cenniki
• Zgodność z normami IEC i EN

Warto jednak pamiętać, że każde z tych narzędzi jest zoptymalizowane pod kątem produktów konkretnego producenta, co może być zarówno zaletą, jak i ograniczeniem.

Hager – Gesis NG / Trapper

Ogólna charakterystyka

Hager oferuje dwa powiązane narzędzia do projektowania rozdzielnic: Gesis NG (do projektowania rozdzielnic i obudów) oraz Trapper (do kompleksowego planowania instalacji elektrycznych). Oba programy są dostępne bezpłatnie po rejestracji na stronie producenta.

Główne funkcje Gesis NG

• Projektowanie rozmieszczenia aparatów – intuicyjny edytor pozwala rozmieszczać aparaty w rozdzielnicy metodą przeciągnij i upuść (drag & drop)
• Bogata biblioteka produktów – zawiera pełen asortyment aparatury Hager, w tym wyłączniki nadprądowe, różnicowoprądowe, rozłączniki oraz szyny zbiorczej
• Automatyczne obliczenia – program weryfikuje obciążenia, dobiera przekroje przewodów i sugeruje odpowiednie aparaty zabezpieczające
• Generowanie dokumentacji – automatyczne tworzenie schematów jedno- i wielobiegunowych, list materiałowych oraz etykiet
• Widok 3D – możliwość podglądu rozdzielnicy w przestrzeni trójwymiarowej

Zalety

• Przyjazny interfejs użytkownika, nawet dla początkujących
• Szybkie generowanie kompletnej dokumentacji technicznej
• Regularne aktualizacje biblioteki produktów
• Dostępna wersja polska oprogramowania
• Możliwość eksportu do formatów PDF i Excel

Wady

• Ograniczona integracja z aparatami innych producentów
• Wymaga stałego połączenia z internetem w niektórych wersjach
• Mniejsze możliwości w zakresie projektowania instalacji przemysłowych
• Ograniczone możliwości modyfikacji schematów "od zera"

Ocena końcowa: 8/10

Hager Gesis NG to doskonałe narzędzie dla elektryków wykonujących instalacje mieszkaniowe i małe komercyjne. Intuicyjność i kompletność dokumentacji sprawiają, że jest to jeden z najbardziej przyjaznych programów na rynku.

ABB – ABB Docwin / Ekip Connect

Ogólna charakterystyka

ABB oferuje kilka narzędzi projektowych, z których najważniejsze dla projektantów rozdzielnic to ABB Docwin (do tworzenia schematów elektrycznych) oraz Ekip Connect (do konfiguracji wyłączników serii SACE Emax i Tmax). Dla projektantów rozdzielnic niskiego napięcia ABB udostępnia również narzędzie MNS iS Engineering Tool.

Główne funkcje

• Rozbudowana biblioteka aparatów – obejmuje pełen asortyment ABB, w tym wyłączniki, przekaźniki, sterowniki PLC, falowniki i aparaty pomiarowe
• Projektowanie schematów wielobiegunowych – zaawansowane narzędzia do tworzenia skomplikowanych schematów sterowniczych i zasilających
• Obliczenia zwarciowe – wbudowane narzędzia do weryfikacji wytrzymałości zwarciowej aparatów
• Integracja z EPLAN – możliwość importu bibliotek ABB do środowiska EPLAN Electric P8
• Parametryzacja aparatów – szczególnie zaawansowana w przypadku wyłączników inteligentnych serii Emax

Zalety

• Bardzo rozbudowane możliwości projektowe dla instalacji przemysłowych
• Doskonała integracja z systemami BIM i EPLAN
• Zaawansowane obliczenia elektryczne wbudowane w narzędzie
• Profesjonalna jakość generowanej dokumentacji
• Szeroka baza wiedzy i wsparcie techniczne

Wady

• Stosunkowo stroma krzywa uczenia się dla nowych użytkowników
• Interfejs mniej intuicyjny w porównaniu do konkurencji
• Niektóre moduły wymagają dodatkowej rejestracji lub licencji
• Brak w pełni zintegrowanego środowiska – użytkownik korzysta z kilku osobnych narzędzi
• Dokumentacja i pomoc techniczna często dostępna tylko w języku angielskim

Ocena końcowa: 7.5/10

Narzędzia ABB są dedykowane przede wszystkim profesjonalnym biurom projektowym i instalatorom realizującym duże projekty przemysłowe. Dla małych rozdzielnic mogą być zbyt rozbudowane, ale w środowiskach przemysłowych nie mają sobie równych wśród darmowych rozwiązań.

Schneider Electric – EcoStruxure Panel Builder / Ecodial

Ogólna charakterystyka

Schneider Electric oferuje jedno z najbardziej zaawansowanych darmowych narzędzi projektowych na rynku – EcoStruxure Panel Builder. Uzupełnieniem jest aplikacja Ecodial Advanced Calculation, przeznaczona do obliczeń instalacji niskiego napięcia, oraz Caneco BT dla bardziej zaawansowanych obliczeń.

Główne funkcje EcoStruxure Panel Builder

• Projektowanie tablic rozdzielczych – intuicyjne środowisko do rozmieszczania aparatów w obudowach Schneider (Prisma, Pragma, Spacial)
• Automatyczne wykrywanie kolizji – program ostrzega przed nieprawidłowym rozmieszczeniem aparatów
• Pełna biblioteka produktów – bieżące produkty Schneider Electric z aktualizacjami w czasie rzeczywistym
• Eksport do CAD – możliwość eksportu projektów do formatów DXF, DWG i PDF
• Integracja z Ecodial – obliczenia zwarciowe, dobór zabezpieczeń i weryfikacja selektywności
• Funkcja współpracy zespołowej – możliwość pracy na tym samym projekcie przez kilku użytkowników

Główne funkcje Ecodial Advanced Calculation

• Obliczenia przepływu mocy i zwarć
• Weryfikacja selektywności zabezpieczeń
• Dobór kabli i aparatów zabezpieczających
• Generowanie raportów obliczeniowych zgodnych z normami IEC

Zalety

• Najbardziej kompleksowe darmowe narzędzie na rynku
• Doskonała integracja obliczeniowa z Ecodial
• Intuicyjny interfejs z możliwością podglądu 3D
• Regularne aktualizacje produktów i funkcji
• Dostępna wersja w języku polskim
• Wsparcie dla szerokiej gamy obudów i systemów szynoprzewodowych

Wady

• Wymagania sprzętowe wyższe niż u konkurencji
• Konieczność rejestracji i stałego dostępu do internetu
• Ograniczona możliwość dodawania aparatów spoza portfolio Schneider
• Dla bardzo małych projektów może być nadmiarowo rozbudowany

Ocena końcowa: 9/10

EcoStruxure Panel Builder to obecnie jedno z najlepszych bezpłatnych narzędzi do projektowania rozdzielnic na rynku. Kombinacja możliwości projektowych z zaawansowanymi obliczeniami elektrycznymi (Ecodial) tworzy kompletne środowisko pracy zarówno dla małych, jak i dużych projektów.

Tabela porównawcza

Które narzędzie wybrać?

Wybór oprogramowania powinien być uzależniony przede wszystkim od specyfiki realizowanych projektów:

• Dla elektryków wykonujących instalacje mieszkaniowe i małe komercyjne – Hager Gesis NG będzie najlepszym wyborem ze względu na prostotę obsługi i szybkość generowania dokumentacji.
• Dla biur projektowych realizujących duże projekty przemysłowe – ABB Docwin z integracją EPLAN oferuje największe możliwości dla skomplikowanych instalacji.
• Dla projektantów szukających kompleksowego narzędzia do każdego zastosowania – Schneider EcoStruxure Panel Builder w połączeniu z Ecodial stanowi najbardziej kompletne środowisko projektowe.

Warto również rozważyć korzystanie z kilku narzędzi równocześnie – na przykład EcoStruxure do obliczeniowego doboru aparatów i Gesis NG do finalnego opracowania dokumentacji rozdzielnicy.

Podsumowanie

Wszystkie trzy opisane narzędzia są dostępne bezpłatnie i oferują solidne możliwości projektowe. Każde z nich ma jednak swój profil zastosowań: Hager celuje w prostotę, ABB w zaawansowanie techniczne, a Schneider Electric w kompleksowość. Niezależnie od wyboru, korzystanie z dedykowanego oprogramowania do projektowania rozdzielnic to dziś standard, który przekłada się na jakość, bezpieczeństwo i profesjonalizm wykonywanych instalacji elektrycznych.

Zachęcamy do pobrania i przetestowania każdego z tych narzędzi – wszystkie oferują wersje demonstracyjne lub pełne wersje bezpłatne po rejestracji na stronach producentów.
