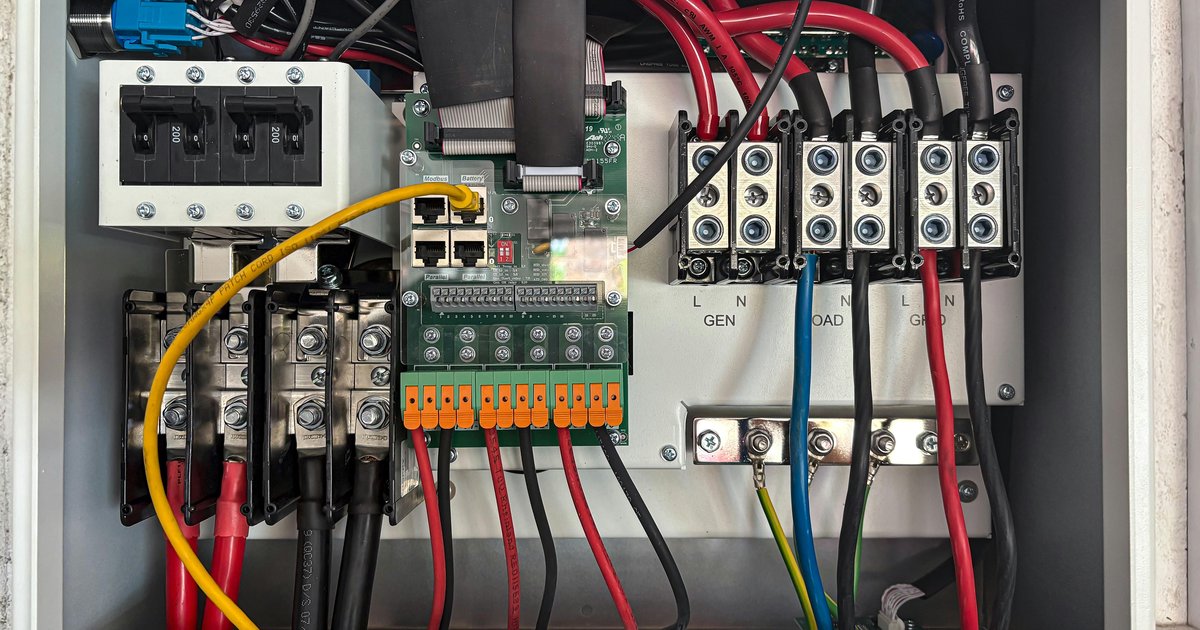

Czym jest rozdzielnica domowa i dlaczego jest tak ważna?

Rozdzielnica domowa, nazywana również tablicą rozdzielczą lub skrzynką bezpiecznikową, stanowi centralny punkt instalacji elektrycznej w każdym budynku mieszkalnym. To właśnie tutaj rozdzielana jest energia elektryczna na poszczególne obwody zasilające gniazda, oświetlenie oraz urządzenia o dużej mocy. Prawidłowo zaprojektowana i wyposażona rozdzielnica zapewnia nie tylko komfort użytkowania instalacji, ale przede wszystkim chroni mieszkańców przed porażeniem prądem, a budynek przed pożarem wywołanym zwarciem lub przeciążeniem.

Współczesne rozdzielnice różnią się znacząco od tych instalowanych jeszcze kilkadziesiąt lat temu. Dawne korkowe bezpieczniki ustąpiły miejsca nowoczesnym wyłącznikom nadprądowym, różnicowoprądowym oraz licznym urządzeniom zabezpieczającym i sterującym. Wiedza o tym, jaki osprzęt elektryczny powinien znaleźć się w rozdzielnicy, jest niezbędna zarówno dla osób planujących budowę domu, jak i dla tych, którzy zamierzają zmodernizować istniejącą instalację.

Obudowa rozdzielnicy – podstawa całego systemu

Zanim przejdziemy do omawiania poszczególnych elementów zabezpieczających, warto zwrócić uwagę na samą obudowę rozdzielnicy. To ona stanowi fizyczne ramy, w których montowany jest cały osprzęt. Obudowy dzielą się na podtynkowe (wnękowe) oraz natynkowe. Wybór zależy przede wszystkim od warunków montażu i estetyki – rozdzielnice podtynkowe są mniej widoczne i częściej stosowane w pomieszczeniach mieszkalnych, natomiast natynkowe sprawdzają się w garażach, piwnicach czy pomieszczeniach gospodarczych.

Kluczowym parametrem obudowy jest liczba modułów, które można w niej zmieścić. Moduł to standardowa jednostka szerokości urządzeń montowanych na szynie DIN, wynosząca 17,5 mm. Rozdzielnice dostępne są w wersjach od kilku do nawet kilkudziesięciu modułów, w układach jedno-, dwu-, trzy- lub czterorzędowych. Planując rozdzielnicę, warto przewidzieć zapas miejsca – minimum 20-30% wolnych modułów – na ewentualną rozbudowę instalacji w przyszłości.

Istotny jest również stopień ochrony IP, szczególnie w pomieszczeniach o podwyższonej wilgotności. Dla rozdzielnic w suchych wnętrzach wystarczy stopień IP30, natomiast w wilgotnych lub zewnętrznych warunkach należy stosować obudowy o stopniu IP54 lub wyższym.

Szyna DIN i listwy zaciskowe

Wnętrze rozdzielnicy wyposażone jest w szyny montażowe typu DIN (TH35), na których mocowany jest cały osprzęt modułowy. Standardowa szyna DIN ma szerokość 35 mm i jest powszechnie stosowana we wszystkich nowoczesnych rozdzielnicach. Dzięki niej montaż urządzeń jest prosty, szybki i powtarzalny.

Nieodłącznym elementem każdej rozdzielnicy są również listwy zaciskowe – osobno dla przewodu ochronnego (PE) oznaczonego kolorem żółto-zielonym oraz dla przewodu neutralnego (N) w kolorze niebieskim. Listwy te umożliwiają porządne i bezpieczne połączenie wszystkich przewodów z poszczególnych obwodów. Warto pamiętać, że w systemie TN-S przewody PE i N muszą być wyraźnie rozdzielone i nie mogą być łączone na wspólnej listwie.

Wyłącznik główny – pierwsza linia kontroli

Wyłącznik główny, nazywany również rozłącznikiem izolacyjnym, to urządzenie pozwalające na jednoczesne odłączenie całej instalacji od zasilania. Jest to niezwykle istotny element z punktu widzenia bezpieczeństwa – w razie awarii, prac konserwacyjnych czy zagrożenia pożarowego umożliwia natychmiastowe wyłączenie dopływu prądu do całego budynku.

Wyłącznik główny dobiera się w zależności od mocy przyłączeniowej i liczby faz w instalacji. W instalacjach jednofazowych stosuje się rozłączniki dwubiegunowe, natomiast w trójfazowych – czterobiegunowe. Typowe wartości prądowe to 40 A, 63 A lub 100 A. Co ważne, rozłącznik izolacyjny służy wyłącznie do ręcznego odłączania obwodów i nie pełni funkcji zabezpieczenia przed przetężeniami – do tego służą inne urządzenia.

Wyłączniki nadprądowe – ochrona przed przeciążeniem i zwarciem

Wyłączniki nadprądowe, popularnie nazywane "esami" (od oznaczenia litery S) lub bezpiecznikami automatycznymi, to jeden z najważniejszych elementów osprzętu rozdzielnicy. Ich zadaniem jest ochrona obwodów elektrycznych przed dwoma rodzajami zagrożeń: przeciążeniem (gdy przez przewody płynie prąd o natężeniu wyższym niż dopuszczalne) oraz zwarciem (gwałtowny wzrost prądu spowodowany bezpośrednim połączeniem przewodów fazowego i neutralnego).

Każdy obwód w instalacji powinien być chroniony własnym wyłącznikiem nadprądowym dobranym do przekroju przewodów i obciążenia. Najczęściej spotyka się następujące wartości:

  • B10 – stosowane dla obwodów oświetleniowych,
  • B16 – dla obwodów gniazd wtykowych ogólnego przeznaczenia,
  • B20 lub B25 – dla obwodów o większym obciążeniu, np. kuchenki elektrycznej czy zmywarki,
  • C16, C20, C25 – dla obwodów zasilających urządzenia o dużym prądzie rozruchowym, takie jak silniki czy pompy.

Litera w oznaczeniu (B, C, D) określa charakterystykę wyzwalania, czyli to, jak szybko wyłącznik zadziała przy określonym wielokrotnym przekroczeniu prądu znamionowego. Charakterystyka B jest najszybsza i najczęściej stosowana w instalacjach domowych, natomiast C i D przeznaczone są dla obwodów z urządzeniami generującymi wysokie prądy rozruchowe.

Wyłączniki różnicowoprądowe – ochrona przed porażeniem

Wyłącznik różnicowoprądowy, oznaczany skrótem RCD (ang. Residual Current Device) lub potocznie "różnicówka", to urządzenie ratujące życie. Jego zadaniem jest wykrywanie prądu upływowego, czyli niewielkiej różnicy między prądem dopływającym a wypływającym z obwodu. Taka różnica może świadczyć o tym, że prąd "ucieka" do ziemi – na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia.

Gdy wyłącznik różnicowoprądowy wykryje prąd upływowy przekraczający ustaloną wartość (najczęściej 30 mA dla ochrony osób), w ułamku sekundy odcina zasilanie, zapobiegając porażeniu. W nowoczesnych instalacjach domowych zastosowanie wyłączników różnicowoprądowych jest obowiązkowe, a przepisy wymagają ich stosowania szczególnie w obwodach gniazd, łazienek oraz pomieszczeń wilgotnych.

Wyróżnia się kilka typów wyłączników różnicowoprądowych:

  • Typ AC – reaguje na przemienne prądy różnicowe, stosowany w prostych instalacjach,
  • Typ A – reaguje również na pulsujące prądy stałe, zalecany w instalacjach z urządzeniami elektronicznymi,
  • Typ B – stosowany w specjalistycznych instalacjach, np. z falownikami fotowoltaicznymi czy stacjami ładowania pojazdów elektrycznych,
  • Typ F – przeznaczony dla obwodów zasilających urządzenia sterowane falownikami.

Coraz częściej w nowych instalacjach stosuje się również wyłączniki różnicowoprądowe z członem nadprądowym, oznaczane jako RCBO. Łączą one w jednym urządzeniu funkcje wyłącznika nadprądowego i różnicowoprądowego, co pozwala zaoszczędzić miejsce w rozdzielnicy i zapewnia indywidualną ochronę każdego obwodu.

Ograniczniki przepięć – ochrona przed skutkami burz i przepięć

Ograniczniki przepięć, znane również jako SPD (ang. Surge Protective Device) lub odgromniki, to urządzenia chroniące instalację i podłączone do niej sprzęty przed gwałtownymi skokami napięcia. Przepięcia mogą być wywołane wyładowaniami atmosferycznymi (bezpośrednie lub pośrednie uderzenia pioruna) lub procesami łączeniowymi w sieci energetycznej.

Współczesne gospodarstwa domowe pełne są wrażliwej elektroniki – telewizorów, komputerów, sprzętu AGD wyposażonego w mikroprocesory. Pojedyncze przepięcie może spowodować uszkodzenie urządzeń wartych tysiące złotych. Dlatego ograniczniki przepięć stają się standardowym wyposażeniem rozdzielnic, szczególnie w domach jednorodzinnych.

Ograniczniki przepięć dzielą się na klasy w zależności od miejsca instalacji i poziomu ochrony:

  • Typ 1 (klasa B) – chroni przed bezpośrednimi uderzeniami pioruna, montowany na wejściu instalacji,
  • Typ 2 (klasa C) – chroni przed przepięciami pochodzącymi z sieci, montowany w rozdzielnicy głównej,
  • Typ 3 (klasa D) – ochrona dokładna, montowany blisko chronionych urządzeń.

W typowej rozdzielnicy domowej najczęściej instaluje się ograniczniki typu 2, a w domach z instalacją odgromową – kombinację typu 1 i 2.

Wyłączniki przeciwpożarowe i ochrona przed łukiem elektrycznym

Stosunkowo nowym, ale coraz bardziej docenianym elementem osprzętu rozdzielnic są detektory iskrzenia, czyli wyłączniki AFDD (ang. Arc Fault Detection Device). Ich zadaniem jest wykrywanie niebezpiecznego łuku elektrycznego, który może powstać w wyniku uszkodzenia izolacji, poluzowanych połączeń czy uszkodzonych przewodów. Taki łuk generuje wysokie temperatury i jest jedną z częstszych przyczyn pożarów instalacji elektrycznych.

Wyłączniki AFDD analizują przebieg prądu i napięcia, rozpoznając charakterystyczne sygnatury wyładowań łukowych. W momencie wykrycia zagrożenia natychmiast odcinają zasilanie. Choć ich stosowanie nie jest jeszcze powszechnie wymagane w instalacjach domowych, w niektórych krajach i przy określonych zastosowaniach (sypialnie, drewniane budynki) stają się one obowiązkowe.

Styczniki i przekaźniki – automatyzacja instalacji

W rozdzielnicach domowych coraz częściej spotyka się również styczniki modułowe oraz przekaźniki, które służą do zdalnego lub automatycznego sterowania obwodami. Styczniki umożliwiają załączanie i wyłączanie odbiorników o dużej mocy, takich jak ogrzewanie elektryczne, podgrzewacze wody czy oświetlenie zewnętrzne, na podstawie sygnałów sterujących.

Przekaźniki, w tym przekaźniki bistabilne, pozwalają na sterowanie oświetleniem z wielu punktów bez konieczności prowadzenia skomplikowanej instalacji przewodów. Są one szczególnie przydatne w większych domach oraz w instalacjach typu inteligentny dom.

Programatory czasowe i sterowniki

Programatory czasowe (zegary modułowe) to urządzenia pozwalające na automatyczne sterowanie obwodami w zależności od ustawionego harmonogramu. Mogą one na przykład załączać oświetlenie zewnętrzne o zmierzchu, sterować pracą ogrzewania w określonych godzinach czy automatyzować pracę pompy obiegowej.

W nowoczesnych rozdzielnicach montuje się również moduły inteligentnego sterowania, które umożliwiają zdalne zarządzanie instalacją za pomocą smartfona, monitorowanie zużycia energii oraz integrację z systemami automatyki domowej. Te rozwiązania zyskują na popularności wraz z rozwojem technologii smart home.

Lampki sygnalizacyjne i mierniki

Aby ułatwić kontrolę nad instalacją, w rozdzielnicach montuje się lampki kontrolne sygnalizujące obecność napięcia na poszczególnych fazach. Pozwalają one szybko stwierdzić, czy dany obwód jest pod napięciem oraz czy wszystkie fazy są prawidłowo zasilane.

Coraz częściej spotyka się również mierniki modułowe – woltomierze, amperomierze oraz liczniki energii, które umożliwiają monitorowanie parametrów instalacji oraz kontrolę zużycia energii w poszczególnych obwodach. Tego typu urządzenia są szczególnie przydatne w domach z instalacją fotowoltaiczną, gdzie istotne jest śledzenie bilansu produkcji i zużycia energii.

Połączenia i okablowanie wewnętrzne

Cały osprzęt w rozdzielnicy musi być połączony w sposób bezpieczny i estetyczny. Do połączeń między urządzeniami modułowymi stosuje się grzebienie szynowe (mostki), które zapewniają pewne i schludne łączenie wielu wyłączników. Pozwalają one uniknąć plątaniny przewodów i ułatwiają późniejszą konserwację.

Przewody wewnątrz rozdzielnicy powinny być odpowiednio dobrane pod względem przekroju oraz prawidłowo oznakowane kolorystycznie. Staranny montaż i przejrzysty układ połączeń to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i łatwości diagnozowania ewentualnych usterek.

Jak prawidłowo dobrać osprzęt do rozdzielnicy?

Dobór osprzętu elektrycznego do rozdzielnicy domowej powinien być przemyślany i dostosowany do indywidualnych potrzeb. Pierwszym krokiem jest określenie liczby obwodów, które będą zasilane z rozdzielnicy. Standardowo w domu jednorodzinnym wyróżnia się oddzielne obwody dla oświetlenia, gniazd w poszczególnych pomieszczeniach, urządzeń o dużej mocy (kuchenka, piekarnik, pralka, zmywarka), instalacji łazienkowej oraz obwodów zewnętrznych.

Każdy obwód wymaga odpowiedniego zabezpieczenia nadprądowego, a grupy obwodów – zabezpieczenia różnicowoprądowego. Dobre praktyki zalecają, aby nie podłączać zbyt wielu obwodów pod jeden wyłącznik różnicowoprądowy, ponieważ jego zadziałanie odetnie zasilanie wszystkim podpiętym obwodom jednocześnie. Optymalnym rozwiązaniem jest stosowanie wyłączników RCBO dla najważniejszych obwodów.

Przy projektowaniu rozdzielnicy należy uwzględnić również specyfikę budynku. Domy z instalacją fotowoltaiczną, pompą ciepła, stacją ładowania samochodu elektrycznego czy systemem ogrzewania elektrycznego wymagają dodatkowego osprzętu zabezpieczającego i sterującego. W takich przypadkach warto skonsultować projekt z wykwalifikowanym elektrykiem.

Bezpieczeństwo przede wszystkim

Należy pamiętać, że montaż i modernizacja rozdzielnicy domowej to prace, które powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia elektryczne. Nieprawidłowo wykonana instalacja może stanowić śmiertelne zagrożenie dla mieszkańców oraz prowadzić do poważnych szkód materialnych.

Po wykonaniu instalacji niezbędne jest przeprowadzenie pomiarów elektrycznych potwierdzających prawidłowość połączeń, skuteczność ochrony przeciwporażeniowej oraz prawidłowe działanie wyłączników różnicowoprądowych. Tylko kompletna i sprawdzona dokumentacja gwarantuje, że instalacja spełnia obowiązujące normy i jest bezpieczna w użytkowaniu.

Warto również pamiętać o regularnych przeglądach rozdzielnicy. Z czasem połączenia mogą się poluzować, a urządzenia zabezpieczające – zużyć. Okresowe testowanie przycisku TEST na wyłącznikach różnicowoprądowych (zalecane raz na miesiąc lub kwartał) pozwala upewnić się, że ochrona przeciwporażeniowa działa prawidłowo.

Podsumowanie

Rozdzielnica domowa to znacznie więcej niż tylko skrzynka z bezpiecznikami. To kompleksowy system zabezpieczeń i urządzeń sterujących, którego prawidłowe wyposażenie decyduje o bezpieczeństwie mieszkańców oraz niezawodnym działaniu całej instalacji elektrycznej. Podstawowy osprzęt obejmuje wyłącznik główny, wyłączniki nadprądowe oraz różnicowoprądowe, a w nowoczesnych instalacjach również ograniczniki przepięć, detektory iskrzenia oraz urządzenia automatyki.

Inwestycja w wysokiej jakości osprzęt elektryczny oraz profesjonalny montaż to gwarancja spokoju i bezpieczeństwa na wiele lat. Planując budowę lub modernizację rozdzielnicy, warto przewidzieć zapas miejsca na przyszłą rozbudowę oraz dostosować wyposażenie do indywidualnych potrzeb gospodarstwa domowego. Pamiętajmy, że dobrze zaprojektowana i wyposażona rozdzielnica to fundament bezpiecznej i funkcjonalnej instalacji elektrycznej w każdym domu.
