Poziomice laserowe i dalmierze dla elektryka – jak precyzyjnie wyznaczać trasy kablowe i pozycje osprzętu
Czasy, gdy elektryk wyznaczał trasy kablowe i pozycje gniazdek jedynie za pomocą pionu murarskiego i poziomicy bąbelkowej, odchodzą w przeszłość. Nowoczesne narzędzia pomiarowe – poziomice laserowe i dalmierze laserowe – stały się nieodłącznym wyposażeniem każdego profesjonalisty, który ceni precyzję i efektywność swojej pracy. W tym artykule przyjrzymy się, jak mądrze wykorzystać te urządzenia na każdym etapie pracy instalatora elektrycznego.
Dlaczego precyzja pomiarów ma kluczowe znaczenie dla elektryka?
Błędy popełnione na etapie wytyczania tras kablowych czy pozycjonowania osprzętu elektrycznego mogą prowadzić do poważnych konsekwencji – od estetycznych niedociągnięć po konieczność kosztownych poprawek. Gniazdko osadzone krzywo, różne wysokości włączników w jednym pomieszczeniu czy kable biegnące po skosie zamiast prostopadle do podłogi to błędy, które świadczą o niskiej jakości wykonania i narażają elektryka na reklamacje.
Precyzyjne wyznaczanie tras ma również wymiar praktyczny – prawidłowo poprowadzone instalacje są łatwiejsze w serwisowaniu, a ich dokumentacja jest czytelniejsza. Normy instalacyjne, takie jak PN-HD 60364, pośrednio wymagają prowadzenia instalacji w sposób uporządkowany i możliwy do jednoznacznej identyfikacji. Poziomice laserowe i dalmierze pomagają spełnić te wymogi w sposób szybki i powtarzalny.
Rodzaje poziomicy laserowej – który wybrać do pracy elektrycznej?
Na rynku dostępnych jest kilka typów poziomicy laserowych, a wybór odpowiedniego modelu zależy od charakteru wykonywanych prac.
Poziomice krzyżowe (dwuliniowe)
To najpopularniejszy wybór wśród elektryków. Emitują dwie prostopadłe do siebie linie laserowe – poziomą i pionową – tworząc krzyż na ścianie. Są idealne do:
- wyznaczania jednakowej wysokości gniazdek i włączników w całym pomieszczeniu,
- trasowania pionowych bruzd pod instalację podtynkową,
- rozmieszczania puszek instalacyjnych i rozdzielnic w jednej osi.
Poziomice liniowe wielowiązkowe (3D, 360°)
Modele emitujące linie na wszystkich ścianach pomieszczenia jednocześnie – zwykle trzy wzajemnie prostopadłe płaszczyzny. Są szczególnie przydatne przy:
- wyznaczaniu poziomu opraw sufitowych w dużych pomieszczeniach,
- planowaniu instalacji w otwartych przestrzeniach biurowych czy magazynowych,
- jednoczesnym transferze linii referencyjnej na kilka ścian.
Poziomice punktowe
Emitują od kilku do kilkunastu punktów laserowych. Doskonale sprawdzają się przy przenoszeniu punktów z sufitu na podłogę (i odwrotnie) – co jest nieocenione przy instalacji opraw wbudowanych w sufit podwieszany lub przy wyznaczaniu pozycji masztów oświetleniowych.
Kluczowe parametry techniczne, na które warto zwrócić uwagę:
- Dokładność: standardowo ±0,3 mm/m, modele premium osiągają ±0,1 mm/m,
- Zasięg: bez detektora zazwyczaj 10–30 m, z detektorem nawet 60–100 m,
- Klasa lasera: najczęściej II lub IIa (bezpieczne dla wzroku przy normalnym użytkowaniu),
- Automatyczne poziomowanie: zakres ±3° do ±5° – bardzo wygodna funkcja w terenie,
- Stopień ochrony IP: minimum IP54 dla pracy na budowie.
Dalmierz laserowy – pomoc w planowaniu i wycenie
Dalmierz laserowy (inaczej miernik odległości laserowy) to narzędzie, bez którego coraz trudniej wyobrazić sobie rzetelne przygotowanie oferty czy dokumentacji instalacyjnej. Urządzenie mierzy odległości, powierzchnie i objętości w ciągu sekund, z dokładnością do 1–2 mm.
Zastosowania dalmierza w pracy elektryka:
Szybka inwentaryzacja pomieszczeń
Przed przystąpieniem do projektowania instalacji elektrycznej konieczne jest zmierzenie pomieszczenia. Dalmierz laserowy pozwala wykonać to kilkanaście razy szybciej niż tradycyjna taśma miernicza. Wyniki można bezpośrednio wpisywać do notatnika lub, w przypadku modeli z łącznością Bluetooth, przesyłać do aplikacji na smartfonie czy tablecie.
Obliczanie długości tras kablowych
Znając dokładne wymiary pomieszczenia, możemy precyzyjnie wyliczyć długości potrzebnych kabli, koryt kablowych czy rur ochronnych. Unika się w ten sposób zarówno niedoborów materiałowych, jak i niepotrzebnych nadwyżek.
Wyznaczanie pozycji osprzętu względem stałych elementów
Normy i dobre praktyki instalacyjne określają zalecane odległości osprzętu od narożników, drzwi czy podłogi. Dalmierz umożliwia precyzyjne ustawienie urządzenia (np. gniazdka) w dokładnie określonej odległości od ściany czy otworu drzwiowego – bez konieczności wielokrotnego przykładania miarki.
Praktyczne techniki pracy z poziomicą laserową na budowie
Wyznaczanie linii gniazdek i włączników
Jednym z pierwszych zadań po wytynkowaniu ścian jest wyznaczenie jednolitej wysokości dla wszystkich gniazdek i włączników w pomieszczeniu. Procedura z użyciem poziomicy krzyżowej jest następująca:
- Ustaw poziomicę na statywie lub trójnogu w środku pomieszczenia.
- Włącz automatyczne poziomowanie i aktywuj linię poziomą.
- Ustaw wysokość linii laserowej zgodnie z projektem (np. 30 cm od podłogi dla gniazdek, 120 cm dla włączników).
- Na każdej ścianie zaznacz punkty przecięcia linii laserowej z planowaną pozycją osprzętu.
- Do precyzyjnego wyznaczenia osi pionowej skrzynki puszki użyj linii pionowej poziomicy.
Dzięki tej metodzie wszystkie gniazdka w całym mieszkaniu będą na identycznej wysokości – efekt niemożliwy do osiągnięcia przy pracy "na oko".

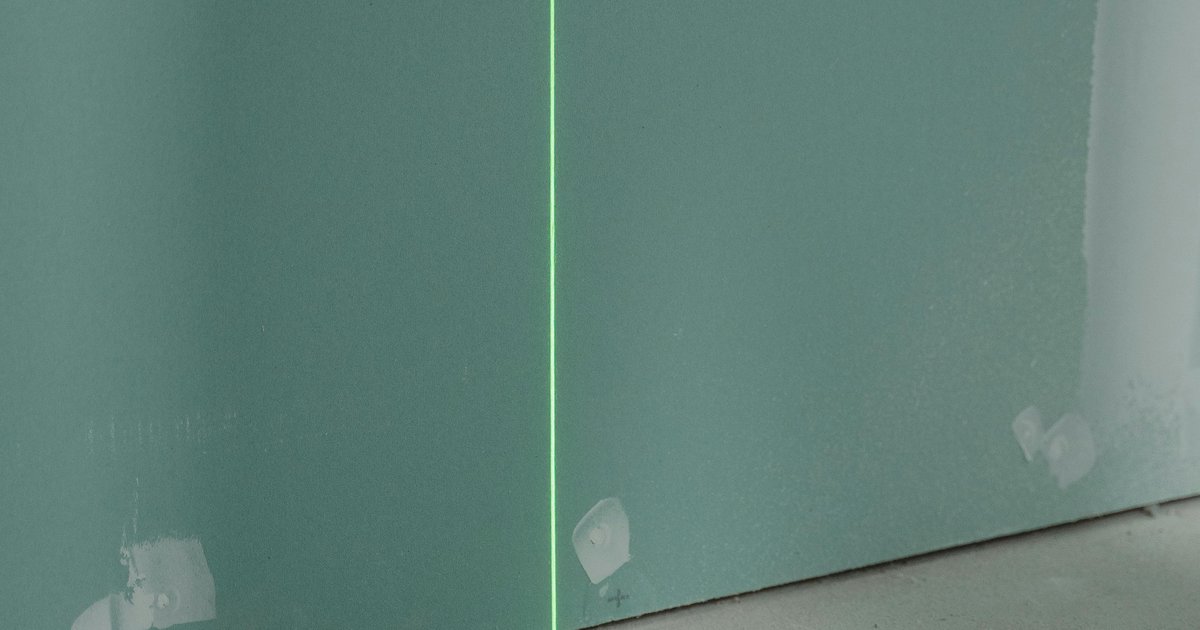

Trasowanie bruzd pod instalację podtynkową
Bruzdy pod kable powinny przebiegać poziomo lub pionowo – to wymóg zarówno estetyczny, jak i bezpieczeństwa (ułatwia późniejsze lokalizowanie instalacji). Poziomnica laserowa doskonale sprawdza się tu jako "prowadnica":
- Ustaw linię pionową poziomicy na planowanej osi bruzdy.
- Wzdłuż linii laserowej zaznacz trasę ołówkiem lub kredą.
- Dla bruzd poziomych użyj linii poziomej i zaznacz górną krawędź trasy kablowej.
Pamiętaj, że bruzdy skośne są dopuszczone jedynie w wyjątkowych sytuacjach i utrudniają późniejsze bezpieczne wiercenie w ścianie przez użytkowników.
Montaż koryt i listew kablowych
Montaż powierzchniowych koryt kablowych z użyciem poziomicy laserowej jest znacznie szybszy niż tradycyjne metody:
- Wyznacz linię laserową na planowanej wysokości prowadzenia koryta.
- Zaznacz otwory montażowe wzdłuż linii laserowej w regularnych odstępach.
- Zamocuj koryto – linia laserowa pozwala na bieżąco kontrolować prawidłowość montażu.
Instalacje w pomieszczeniach z sufitami podwieszanymi
W nowoczesnym budownictwie sufity podwieszane są powszechne. Montaż opraw wpuszczanych wymaga precyzyjnego wyznaczenia otworów. Poziomnica punktowa lub 3D pozwala:
- przenieść zaplanowaną siatkę opraw z projektu na sufit właściwy,
- sprawdzić, czy zaplanowane pozycje opraw nie kolidują z konstrukcją sufitu podwieszanego,
- wyznaczyć trasy kablowe nad płytami sufitowymi za pomocą linii 360°.
Wybór akcesoriów i systemów mocowania
Poziomnica laserowa bez odpowiednich akcesoriów traci część swojego potencjału. Niezbędne wyposażenie dodatkowe to:
- Statyw z głowicą obrotową: umożliwia szybkie i precyzyjne ustawienie urządzenia na dowolnej wysokości. Wersje teleskopowe pozwalają pracować zarówno przy podłodze, jak i w pobliżu sufitu.
- Uchwyt ścienny: pozwala zamocować poziomicę bezpośrednio do ściany – przydatny przy pracy w wąskich korytarzach lub gdy nie ma miejsca na statyw.
- Detektor laserowy: niezbędny do pracy w silnie oświetlonych pomieszczeniach lub przy zasięgach powyżej 10–15 m.
- Okulary do wzmocnienia widoczności linii laserowej: szczególnie przydatne w jasnych pomieszczeniach przy pracy z laserem czerwonym.
Integracja z aplikacjami mobilnymi – nowoczesny warsztat elektryka
Coraz więcej dalmierzy laserowych oferuje łączność Bluetooth i dedykowane aplikacje mobilne. Pozwalają one na:
- tworzenie szkiców pomieszczeń bezpośrednio na smartfonie z automatycznym wpisywaniem zmierzonych wymiarów,
- obliczanie zapotrzebowania na materiały (kable, koryta, puszki) na podstawie zmierzonych wymiarów,
- generowanie prostych raportów i dokumentacji dla klienta,
- tworzenie list materiałowych do zamówień.
Popularne aplikacje współpracujące z dalmierzami to m.in. Leica DISTO Plan, Bosch MeasureOn czy dedykowane aplikacje producentów, takich jak Stanley lub Stabila.
Bezpieczeństwo pracy z laserami
Lasery stosowane w pomiarowych urządzeniach budowlanych należą najczęściej do klasy 2 lub 2M. Są bezpieczne przy normalnym użytkowaniu, jednak należy przestrzegać kilku podstawowych zasad:
- Nigdy nie kieruj wiązki laserowej w oczy swoje ani innych osób.
- W przestrzeniach ogólnodostępnych informuj o prowadzonych pomiarach laserowych.
- Nie używaj laserów klasy wyższej niż 2 bez specjalistycznego przeszkolenia i środków ochrony wzroku.
- Przed użyciem sprawdź klasę lasera na etykiecie urządzenia.
Polecane marki i orientacyjne ceny
Na polskim rynku dostępne są urządzenia różnych producentów, w różnych przedziałach cenowych:
- Segment budżetowy (150–400 zł): Huepar, Firecore, ADA – dobre urządzenia dla elektryka wykonującego prace w domach jednorodzinnych i małych obiektach.
- Segment średni (400–1200 zł): Bosch (seria GLL), DeWalt, Makita – wysoka jakość optyki, dobra trwałość, szerokie wsparcie serwisowe w Polsce.
- Segment profesjonalny (powyżej 1200 zł): Leica, Hilti, Stabila – urządzenia o najwyższej precyzji, z zaawansowanymi funkcjami i niezawodnością odpowiednią do intensywnej, codziennej eksploatacji.
Dla elektryka wykonującego standardowe prace mieszkaniowe i komercyjne, optymalnym wyborem będzie poziomnica z segmentu średniego – łączy dobrą precyzję z rozsądną ceną i dostępnością serwisu.
Podsumowanie – inwestycja, która szybko się zwraca
Poziomice laserowe i dalmierze to inwestycja, która zwraca się bardzo szybko. Oszczędność czasu przy wyznaczaniu tras, eliminacja błędów pozycjonowania osprzętu i profesjonalny efekt końcowy to korzyści, które doceniają zarówno elektrycy, jak i ich klienci. W dobie rosnących oczekiwań jakościowych i coraz bardziej skomplikowanych instalacji, precyzyjne narzędzia pomiarowe przestają być luksusem – stają się koniecznością.
Warto zacząć od podstawowego zestawu: poziomicy krzyżowej z automatycznym poziomowaniem i dalmierza laserowego z funkcją Bluetooth. Taki duet wystarczy do zdecydowanej większości prac instalacyjnych i pozwoli znacząco podnieść komfort oraz jakość codziennej pracy elektryka.
