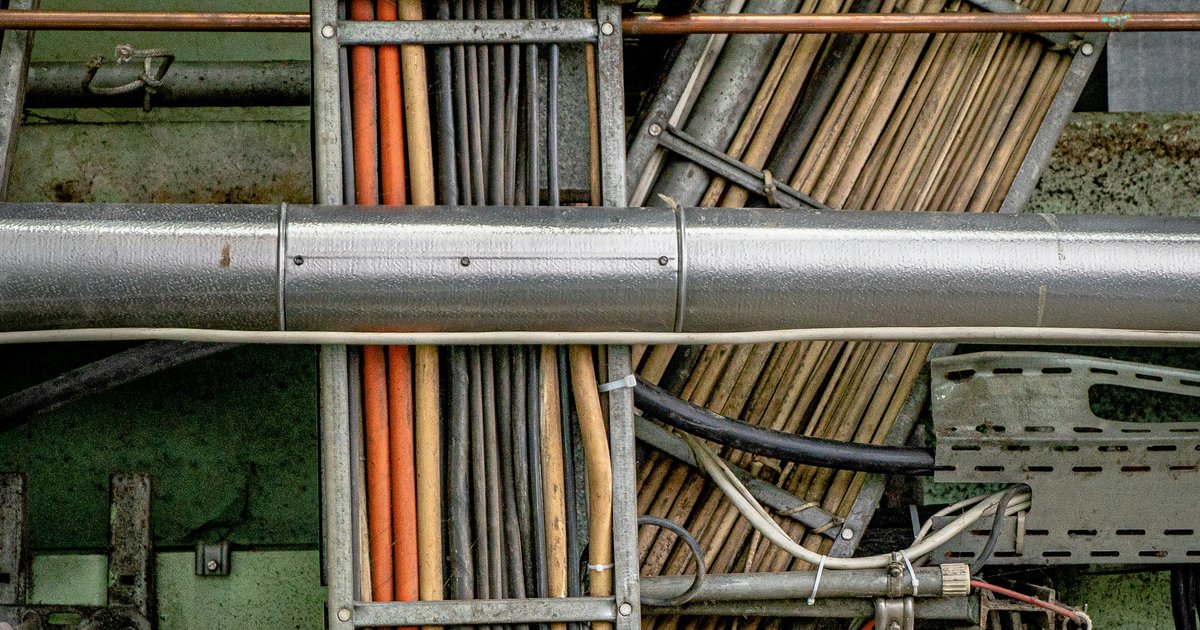

Rury karbowane, sztywne i kanały kablowe – jak dobrać ochronę przewodów?

Ochrona przewodów elektrycznych to jeden z fundamentalnych aspektów każdej instalacji elektrycznej – zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Odpowiednio dobrana osłona nie tylko zabezpiecza kable przed uszkodzeniami mechanicznymi, ale także chroni je przed wilgocią, substancjami chemicznymi, promieniowaniem UV oraz wysoką temperaturą. Na rynku dostępne są trzy główne typy osłon: rury karbowane (elastyczne), rury sztywne oraz kanały kablowe. Każde z tych rozwiązań charakteryzuje się innymi właściwościami i przeznaczeniem.

Dlaczego ochrona przewodów jest tak ważna?

Przewody elektryczne bez odpowiedniej ochrony są narażone na szereg zagrożeń. Uszkodzenia mechaniczne, takie jak przecięcia, zgniecenia czy przetarcia, mogą prowadzić do zwarć, pożarów lub porażeń elektrycznych. Wilgoć i korozja skracają żywotność izolacji, natomiast agresywne chemikalia lub promieniowanie UV mogą całkowicie zniszczyć powłokę kabla w stosunkowo krótkim czasie.

Oprócz kwestii bezpieczeństwa, właściwa ochrona przewodów ułatwia również późniejsze prace serwisowe – wymianę lub rozbudowę instalacji. Dobrze zaprojektowany system osłon pozwala wyciągnąć stare kable i wciągnąć nowe bez konieczności kucia ścian czy rozkopywania podłóg.

Rury karbowane – elastyczność i wszechstronność

Rury karbowane, zwane również rurami peszlowymi lub elastycznymi, to jeden z najpopularniejszych rodzajów osłon stosowanych w instalacjach elektrycznych. Ich charakterystyczna, falista budowa sprawia, że są bardzo giętkie i łatwe w montażu – można je prowadzić przez trudno dostępne miejsca, zakręty i narożniki bez konieczności stosowania dodatkowych łączników.

Rodzaje rur karbowanych

• Rury karbowane jednowarstwowe (typ RLK/RSK): Najprostszy i najtańszy wariant, stosowany głównie w instalacjach podtynkowych w budownictwie mieszkaniowym. Charakteryzują się dobrą odpornością mechaniczną i są dostępne w różnych średnicach – od 16 do 63 mm.
• Rury karbowane dwuwarstwowe: Posiadają gładką wewnętrzną warstwę, która znacznie ułatwia przeciąganie przewodów. Zewnętrzna warstwa karbowana zapewnia elastyczność i odporność mechaniczną. Stosowane tam, gdzie prowadzi się wiele kabli lub gdzie wymagana jest łatwość montażu.
• Rury karbowane przeznaczone do aplikacji zewnętrznych: Wykonane z materiałów odpornych na promieniowanie UV i wilgoć. Stosowane przy instalacjach zewnętrznych, np. do opraw oświetleniowych w ogrodzie.

Kiedy stosować rury karbowane?

Rury karbowane sprawdzają się doskonale w następujących sytuacjach:

• Instalacje podtynkowe w ścianach i stropach – rura jest zalewana tynkiem lub betonem
• Prowadzenie przewodów przez przegrody budowlane
• Instalacje w miejscach, gdzie trasa przebiegu ma wiele zakrętów
• Tymczasowe instalacje budowlane
• Połączenia między sztywnymi elementami instalacji a urządzeniami narażonymi na drgania

Warto zwrócić uwagę na klasę ochrony rury. Rury oznaczone symbolem IP54 lub wyższym nadają się do zastosowań w warunkach zwiększonej wilgotności lub narażenia na wodę.

Rury sztywne – maksymalna ochrona mechaniczna

Rury sztywne, produkowane z PVC lub metalu (stalowe, aluminiowe), oferują znacznie wyższą odporność mechaniczną niż rury elastyczne. Są stosowane wszędzie tam, gdzie przewody narażone są na silne uderzenia, ściskanie lub inne duże obciążenia mechaniczne.

Rury sztywne z PVC

Rury PVC są lekkie, odporne na korozję i łatwe w obróbce – można je ciąć piłką lub nożem do rur, a następnie łączyć za pomocą kształtek i kleju. Są dostępne w wersjach przeznaczonych do zabudowy w tynku, betonie lub do montażu natynkowego.

Rury PVC nie są jednak odporne na wysokie temperatury – przy temperaturze powyżej 60°C tracą swoje właściwości mechaniczne. Nie stosuje się ich również tam, gdzie mogą mieć kontakt z rozpuszczalnikami organicznymi.

Rury stalowe i aluminiowe

Metalowe rury instalacyjne stosuje się w szczególnych warunkach:

• W strefach zagrożenia wybuchem (Ex)
• W instalacjach przemysłowych narażonych na uszkodzenia mechaniczne
• Tam, gdzie wymagana jest ciągłość ekranowania elektromagnetycznego
• W środowiskach o wysokiej temperaturze

Rury stalowe mogą być galwanizowane, co zwiększa ich odporność na korozję. Aluminium z kolei jest lżejsze i naturalnie odporne na utlenianie, ale mniej wytrzymałe mechanicznie od stali.

Kiedy wybrać rury sztywne?

Rury sztywne są preferowanym wyborem w następujących przypadkach:

• Instalacje natynkowe w warsztatach, garażach i halach produkcyjnych
• Miejsca narażone na uszkodzenia mechaniczne (np. przy posadzce)
• Instalacje zewnętrzne na ścianach budynków
• Strefy zagrożenia wybuchem
• Instalacje w środowiskach chemicznie agresywnych (dobierając odpowiedni materiał rury)

Kanały kablowe – estetyka i łatwy dostęp

Kanały kablowe to otwarte lub zamknięte profile, zazwyczaj wykonane z PVC lub metalu, stosowane głównie do montażu natynkowego. W przeciwieństwie do rur, kanały umożliwiają łatwy dostęp do przewodów – wystarczy zdjąć pokrywę, aby dodać nowe kable lub wymienić istniejące.

Rodzaje kanałów kablowych

• Kanały instalacyjne (listwy instalacyjne): Płaskie, prostokątne profile stosowane w budownictwie mieszkaniowym i biurowym. Montowane na ścianach i sufitach, maskują przewody i nadają instalacji estetyczny wygląd. Dostępne w wielu kolorach i rozmiarach.
• Kanały kablowe przemysłowe: Wykonane z metalu lub grubego PVC, przeznaczone do instalacji przemysłowych. Charakteryzują się dużą pojemnością i wytrzymałością mechaniczną.
• Korytka kablowe (drabinki kablowe): Stosowane do prowadzenia dużych wiązek kabli w obiektach przemysłowych, serwerowniach i centrach danych. Umożliwiają swobodną cyrkulację powietrza wokół kabli, co jest istotne przy dużych przekrojach przewodów przenoszących znaczne prądy.
• Kanały podłogowe: Instalowane w podłodze, idealne dla biur i sal konferencyjnych, gdzie kable muszą być prowadzone przez środek pomieszczenia.

Zalety kanałów kablowych

Kanały kablowe mają wiele istotnych zalet w porównaniu z rurami:

• Łatwy dostęp: Możliwość szybkiego dodawania, usuwania i reorganizowania przewodów bez specjalistycznych narzędzi
• Duża pojemność: W jednym kanale można prowadzić wiele różnych kabli
• Estetyka: Maskują przewody i nadają instalacji schludny wygląd
• Elastyczność: Łatwa rozbudowa instalacji
• Różnorodność akcesoriów: Dostępne narożniki, łączniki, puszki rozgałęźne i inne elementy systemu

Jak dobrać odpowiednią ochronę przewodów?

Wybór właściwej osłony dla przewodów zależy od kilku kluczowych czynników:

1. Lokalizacja instalacji

Instalacje podtynkowe wymagają rur karbowanych lub sztywnych, które można zabetonować lub zatynkować. Instalacje natynkowe mogą korzystać ze wszystkich typów osłon, jednak estetycznie najlepiej wypadają kanały kablowe lub rury sztywne montowane na uchwytach. W instalacjach zewnętrznych należy stosować materiały odporne na UV i wilgoć.

2. Warunki środowiskowe

Temperatura, wilgotność, narażenie na chemikalia i promieniowanie UV to czynniki, które bezpośrednio wpływają na dobór materiału osłony. W środowiskach agresywnych chemicznie warto rozważyć rury stalowe kwasoodporne lub specjalne rury z HDPE.

3. Wymagania mechaniczne

Tam, gdzie przewody są narażone na uderzenia, ściskanie lub wibracje, konieczne jest zastosowanie osłon o odpowiedniej klasie ochrony mechanicznej. Klasy odporności na uderzenia dla rur instalacyjnych są oznaczane symbolami od IK01 (minimalna) do IK10 (maksymalna).

4. Średnica przewodów i ich liczba

Wewnętrzna średnica rury lub szerokość kanału powinna być dobrana tak, aby przewody wypełniały maksymalnie 40-60% przekroju. Zbyt ciasna rura utrudnia przeciąganie kabli i może prowadzić do ich uszkodzenia. Przy dużej liczbie kabli warto rozważyć zastosowanie drabinek lub koryt kablowych.

5. Wymagania estetyczne

W pomieszczeniach reprezentacyjnych, biurach i mieszkaniach warto postawić na kanały kablowe w kolorze ścian lub sufitu. W pomieszczeniach technicznych i przemysłowych aspekt estetyczny schodzi na dalszy plan, a liczy się przede wszystkim funkcjonalność i trwałość.

Przepisy i normy – co warto wiedzieć?

Dobór osłon dla przewodów elektrycznych nie jest wyłącznie kwestią praktyczną – regulują go również odpowiednie normy i przepisy. W Polsce instalacje elektryczne powinny być wykonywane zgodnie z normą PN-HD 60364 (seria norm dotyczących instalacji elektrycznych niskiego napięcia), która określa wymagania dotyczące m.in. ochrony mechanicznej przewodów.

Norma PN-EN 61386 dotyczy bezpośrednio systemów rur instalacyjnych i klasyfikuje je według takich parametrów jak wytrzymałość mechaniczna, zakres temperatur pracy, odporność na korozję i właściwości elektryczne.

Przy planowaniu instalacji warto również pamiętać o przepisach dotyczących stref pożarowych – w przejściach między strefami wymagane jest stosowanie przepustów ognioodpornych, które uszczelniają zarówno rury, jak i kanały kablowe.

Praktyczne wskazówki montażowe

• Planowanie trasy: Przed zakupem materiałów dokładnie zaplanuj trasę przebiegu przewodów, uwzględniając wszystkie zakręty i przejścia przez przegrody budowlane.
• Odpowiednie mocowanie: Rury i kanały powinny być mocowane do podłoża co 50-100 cm, w zależności od średnicy i materiału. Zbyt rzadkie mocowanie prowadzi do ugięć i nieestetycznego wyglądu instalacji.
• Unikanie naprężeń: Rury karbowane nie powinny być prowadzone zbyt ostro – minimalny promień gięcia jest zwykle podawany przez producenta.
• Odpowiedni dobór kształtek: Stosuj oryginalne akcesoria dopasowane do wybranego systemu rur lub kanałów – zagwarantuje to szczelność i odpowiednią ochronę mechaniczną połączeń.
• Segregacja kabli: Przewody elektryczne i kable niskonapięciowe (sygnałowe, telekomunikacyjne) powinny być prowadzone osobno lub w odpowiedniej odległości, aby uniknąć zakłóceń elektromagnetycznych.

Podsumowanie

Wybór właściwej ochrony dla przewodów elektrycznych to decyzja, która wpływa na bezpieczeństwo, trwałość i funkcjonalność całej instalacji. Rury karbowane sprawdzają się w instalacjach podtynkowych i wszędzie tam, gdzie trasa przebiegu wymaga elastyczności. Rury sztywne oferują najwyższą ochronę mechaniczną i są niezastąpione w trudnych warunkach środowiskowych. Kanały kablowe to z kolei idealne rozwiązanie dla instalacji natynkowych, gdzie liczy się estetyka i łatwość dostępu do przewodów.

Niezależnie od wybranego rozwiązania, kluczowe jest przestrzeganie norm i przepisów oraz stosowanie produktów certyfikowanych. Dobra instalacja elektryczna to inwestycja na dziesiątki lat – warto poświęcić czas na właściwe zaplanowanie i dobór materiałów.
