Wyłącznik różnicowoprądowy – typy AC, A i B w praktyce, dobór i montaż w rozdzielnicy domowej

Czym jest wyłącznik różnicowoprądowy i jak działa?

Wyłącznik różnicowoprądowy (RCD – Residual Current Device), zwany potocznie „różnicówką", to urządzenie ochronne reagujące na różnicę prądów między przewodem fazowym a neutralnym. W prawidłowo działającej instalacji elektrycznej prąd wpływający do obwodu przez przewód fazowy powinien być równy prądowi powracającemu przez przewód neutralny. Jeśli ta różnica przekracza wartość progową (np. 30 mA), oznacza to, że gdzieś w instalacji lub urządzeniu dochodzi do upływu prądu – np. przez ciało człowieka lub uszkodzoną izolację – i wyłącznik natychmiast przerywa obwód.

Czas reakcji dobrej jakości wyłącznika różnicowoprądowego wynosi zazwyczaj od 20 do 30 milisekund, co w praktyce uniemożliwia wywołanie śmiertelnego porażenia prądem. Prąd powyżej 30 mA przez 300 ms może być śmiertelny – urządzenie reaguje więc z wielokrotnym marginesem bezpieczeństwa.

Typy wyłączników różnicowoprądowych – AC, A i B

Normy europejskie (EN 61008, EN 61009) dzielą wyłączniki różnicowoprądowe na kilka typów w zależności od rodzaju wykrywanych prądów różnicowych. Najpowszechniejsze w instalacjach domowych są typy AC, A i B.

Typ AC – dla prądów sinusoidalnych

Wyłącznik różnicowoprądowy typu AC reaguje wyłącznie na sinusoidalny prąd przemienny. Jest to najstarszy i najtańszy typ urządzenia, który przez wiele lat był standardem w budownictwie mieszkaniowym. Współcześnie jego zastosowanie jest jednak coraz bardziej ograniczone, ponieważ nie radzi sobie z prądami pulsującymi ani stałymi składowymi prądu różnicowego.

Gdzie stosować typ AC? Wyłącznik AC nadaje się do obwodów zasilających odbiorniki klasyczne, takie jak żarówki, grzejniki, pralki bez elektroniki sterującej czy tradycyjne lodówki. Nie należy go stosować w obwodach zasilających ładowarki, przetwornice czy urządzenia z zasilaczami impulsowymi.

Ważna uwaga: W wielu krajach Unii Europejskiej typ AC jest stopniowo wycofywany ze stosowania jako niewystarczający dla nowoczesnych instalacji. Polskie przepisy dopuszczają jego użycie, jednak coraz więcej projektantów i instalatorów rekomenduje minimum typ A.

Typ A – dla prądów pulsujących

Wyłącznik różnicowoprądowy typu A wykrywa zarówno sinusoidalne prądy przemienne, jak i pulsujące prądy stałe. Jest to wymaganie stawiane przez nowoczesne urządzenia elektroniczne, które w przypadku uszkodzenia mogą generować właśnie tego rodzaju prądy różnicowe.

Gdzie stosować typ A? Typ A jest zalecany do obwodów z:

• pralkami z elektronicznymi sterownikami,
• zmywarkami,
• kuchniami indukcyjnymi,
• telewizorami i sprzętem RTV/AGD z zasilaczami impulsowymi,
• komputerami i ładowarkami,
• pompami ciepła klasy I (bez galwanicznego oddzielenia obwodów).

W praktyce typ A jest dziś minimalnym zaleceniem dla większości obwodów w nowym budownictwie i modernizowanych instalacjach domowych. Różnica w cenie w stosunku do typu AC jest niewielka, a zapewnienie wyższego poziomu bezpieczeństwa – bezcenne.

Typ B – dla prądów stałych

Wyłącznik różnicowoprądowy typu B to urządzenie najwyższej klasy, reagujące na prądy sinusoidalne, pulsujące oraz stałe prądy różnicowe (DC). Jest to rozwiązanie dedykowane instalacjom przemysłowym, ale coraz częściej trafia do rozdzielic domowych i garażowych ze względu na popularyzację:

• stacji ładowania pojazdów elektrycznych (wallbox),
• falowników fotowoltaicznych bez transformatora,
• przemysłowych napędów zmiennej prędkości (VFD),
• serwerów i zaawansowanych systemów UPS.

Warto wiedzieć, że niektóre stacje ładowania pojazdów elektrycznych posiadają wbudowany moduł ochrony różnicowoprądowej DC (np. czujnik prądu DC 6 mA), co pozwala na zastosowanie wyłącznika typu A jako urządzenia nadrzędnego. Zawsze należy sprawdzić dokumentację techniczną wallboxa przed doborem odpowiedniego wyłącznika.

Koszt: Wyłączniki typu B są znacznie droższe od typów AC i A – cena może wynosić od kilkuset do nawet kilku tysięcy złotych za urządzenie. Dlatego przed zakupem warto upewnić się, czy urządzenie zasilające rzeczywiście tego wymaga.

Prąd różnicowy znamionowy – 10, 30, 100, 300 mA

Poza typem wyłącznik różnicowoprądowy charakteryzuje się prądem różnicowym zadziałania (I_Δn). Najważniejsze wartości to:

• 10 mA – bardzo czuły, stosowany w łazienkach, saunach, ogrodach, wszędzie tam, gdzie kontakt z wodą jest nieunikniony.
• 30 mA – standard ochrony przeciwporażeniowej, podstawowy wymóg dla instalacji mieszkaniowych i biurowych.
• 100 mA i 300 mA – mniej czułe, stosowane jako selektywne wyłączniki nadrzędne (np. na wejściu do rozdzielnicy), które nie reagują na małe upływy, ale zadziałają przy poważniejszych awariach. Mają charakter raczej ochrony przeciwpożarowej niż przeciwporażeniowej.

W instalacjach domowych najczęściej stosuje się wyłączniki 30 mA jako ochronę przeciwporażeniową oraz opcjonalnie 300 mA na wejściu rozdzielnicy jako ochronę przeciwpożarową i selektywną.

Selektywność wyłączników różnicowoprądowych – typ S i G

W rozbudowanych instalacjach z kilkoma poziomami wyłączników różnicowoprądowych konieczne jest zapewnienie selektywności – czyli tego, że przy awarii zadziała tylko wyłącznik bezpośrednio chroniący uszkodzony obwód, a nie całe rozdzielnice. Służą do tego wyłączniki z oznaczeniem:

• S (Selective) – opóźniony czas zadziałania, przeznaczony do instalacji jako urządzenie nadrzędne.
• G (General) – skrócony czas zadziałania, ogólnego zastosowania.

Projektując rozdzielnicę z dwoma poziomami RCD, stosuje się np. typ S o prądzie 300 mA na wejściu oraz typ G o prądzie 30 mA na obwodach odbiorczych.

Dobór wyłącznika różnicowoprądowego – krok po kroku

Prawidłowy dobór wyłącznika różnicowoprądowego wymaga uwzględnienia kilku czynników:

1. Napięcie i liczba biegunów

W instalacjach jednofazowych (230 V) stosuje się wyłączniki 2-biegunowe (1P+N). W instalacjach trójfazowych (400 V) – wyłączniki 4-biegunowe (3P+N). Istnieją też warianty 3-biegunowe (3P) bez przewodu neutralnego dla specyficznych zastosowań przemysłowych.

2. Prąd znamionowy (I_n)

Wyłącznik różnicowoprądowy musi mieć prąd znamionowy co najmniej równy prądowi znamionowemu zabezpieczenia nadprądowego (bezpiecznika lub wyłącznika nadmiarowo-prądowego) chroniącego ten sam obwód. Typowe wartości to 16 A, 25 A, 40 A, 63 A i 80 A.

3. Typ wyłącznika (AC, A, B)

Należy dopasować typ do charakteru podłączonych odbiorników, jak opisano powyżej. W razie wątpliwości zawsze warto wybrać wyższy typ (np. A zamiast AC).

4. Prąd różnicowy zadziałania (I_Δn)

Do ochrony przeciwporażeniowej: 30 mA. Do pomieszczeń mokrych lub ogrodów: 10 mA. Jako ochrona selektywna nadrzędna: 100–300 mA.

5. Prąd zwarciowy (I_cn)

Wyłączniki różnicowoprądowe mają ograniczoną zdolność wyłączania zwarć. Typowe wartości to 6 kA lub 10 kA. W praktyce wyłączniki RCD zawsze współpracują z bezpiecznikami lub wyłącznikami nadmiarowo-prądowymi, które przejmują wyłączanie zwarć. Ważne, by prąd zwarciowy instalacji nie przekraczał zdolności wyłączalnej urządzenia pomocniczego (MCB).

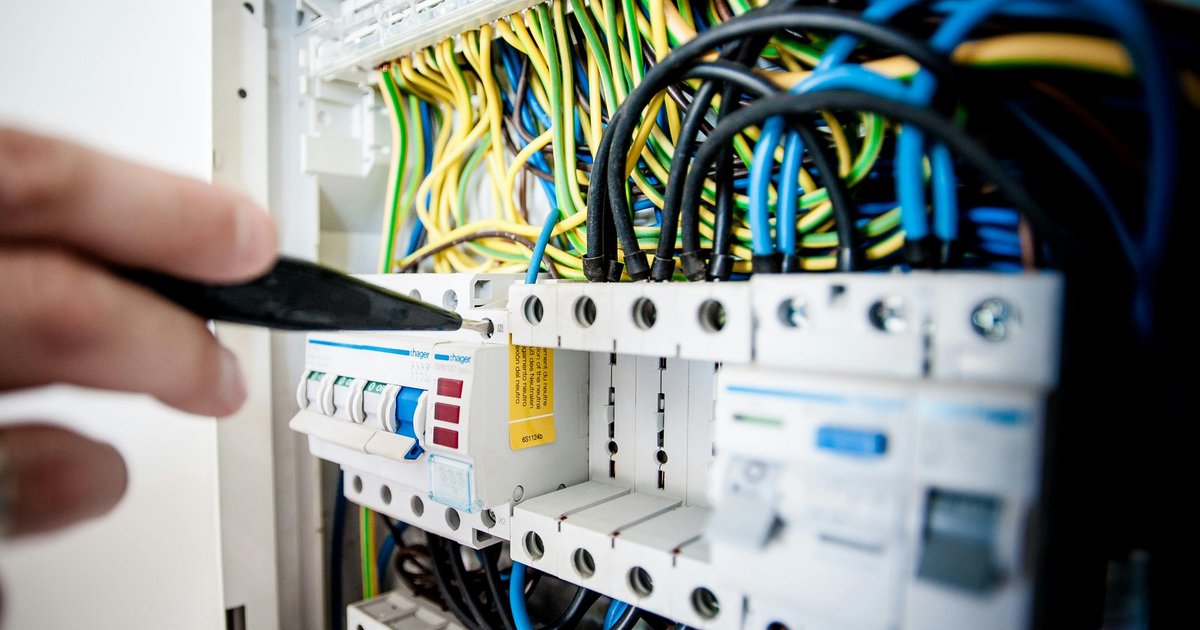

Montaż wyłącznika różnicowoprądowego w rozdzielnicy domowej

Montaż wyłącznika różnicowoprądowego nie jest skomplikowany, jednak wymaga przestrzegania kilku zasad oraz posiadania odpowiednich uprawnień elektrycznych (SEP). Poniżej opisano ogólny schemat postępowania dla instalatora.

Krok 1 – Wyłączenie napięcia

Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające rozdzielnicę. Upewnij się, że instalacja jest martwa, używając miernika lub próbnika napięcia.

Krok 2 – Miejsce w rozdzielnicy

Wyłączniki RCD montuje się na szynie DIN 35 mm. Urządzenie 2-biegunowe zajmuje zazwyczaj 2 moduły (EB), 4-biegunowe – 4 moduły. Zaplanuj miejsce z zapasem na przyszłe rozszerzenia.

Krok 3 – Podłączenie przewodów

Zaciski górne wyłącznika (oznaczone „1" i „N" lub „1", „3", „5", „N") to zaciski zasilające – podłącza się do nich przewody od strony zasilania (od licznika lub wyłącznika głównego). Zaciski dolne (oznaczone „2" i „N" lub „2", „4", „6", „N") to zaciski wyjściowe – podłącza się do nich przewody obwodów chronionych.

Krytyczna zasada: Przewód neutralny N każdego obwodu chronionego przez dany RCD musi przechodzić przez ten wyłącznik. Nie wolno łączyć przewodów N poza wyłącznikiem ani prowadzić ich przez inny wyłącznik RCD. Błąd ten jest jedną z najczęstszych przyczyn fałszywych zadziałań lub braku ochrony.

Krok 4 – Dokręcenie zacisków

Zaciski śrubowe należy dokręcić z momentem zgodnym ze specyfikacją producenta (zazwyczaj 2–3 Nm). Zbyt słabe dokręcenie prowadzi do przegrzewania styków i pożaru, zbyt mocne – do uszkodzenia przewodów.

Krok 5 – Test po montażu

Po podłączeniu napięcia należy nacisnąć przycisk testowy „T" na wyłączniku. Prawidłowe działanie to natychmiastowe wyłączenie urządzenia. Jeśli wyłącznik nie reaguje – jest uszkodzony lub nieprawidłowo podłączony i nie może być użytkowany.

Oprócz testu przyciskiem, profesjonalne sprawdzenie wyłącznika powinno obejmować pomiar czasu i prądu zadziałania miernikiem pętli zwarciowej z funkcją RCD.

Najczęstsze błędy przy montażu wyłączników RCD

• Zamiana zacisków – podłączenie zasilania od dołu zamiast od góry. Niektóre typy mogą działać, ale nie jest to zgodne z normami i może skutkować uszkodzeniem urządzenia.
• Wspólna szyna N – łączenie przewodów neutralnych z kilku obwodów chronionych przez różne RCD na jednej szynie bez rozróżnienia – powoduje fałszywe wyzwolenia.
• Dobór typu AC do obwodów z elektroniką – urządzenie może nie wykryć rzeczywistego zagrożenia i nie zadziałać przy uszkodzeniu.
• Brak testu po montażu – wyłącznik niesprawdzony przyciskiem T nie daje żadnej gwarancji działania.
• Za mała zdolność prądowa RCD – dobór wyłącznika 25 A do obwodu zabezpieczonego wkładką 32 A skutkuje uszkodzeniem RCD przy dużych prądach.

Przepisy i normy dotyczące wyłączników RCD w Polsce

Montaż wyłączników różnicowoprądowych w instalacjach mieszkaniowych reguluje norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia). Zgodnie z jej wymaganiami, ochrona przeciwporażeniowa za pomocą wyłącznika różnicowoprądowego 30 mA jest wymagana m.in. dla:

• obwodów gniazd wtyczkowych w łazienkach,
• obwodów w budynkach mieszkalnych przeznaczonych do użytku ogólnego,
• obwodów zewnętrznych (ogród, garaż),
• instalacji tymczasowych.

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych dla budynków również odwołuje się do tych norm i nakłada obowiązek stosowania odpowiednich zabezpieczeń różnicowoprądowych w nowych i modernizowanych instalacjach.

Podsumowanie – który wyłącznik wybrać?

Wybór wyłącznika różnicowoprądowego powinien być świadomy i dopasowany do rzeczywistych potrzeb instalacji. W skrócie:

• Typ AC – jedynie do starych, prostych instalacji bez elektroniki.
• Typ A – minimum dla każdej nowoczesnej instalacji domowej.
• Typ B – niezbędny przy wallboxach, falownikach PV i napędach przemysłowych.

Inwestycja w odpowiedni wyłącznik różnicowoprądowy to nie koszt, lecz wydatek na bezpieczeństwo – własne, rodziny i całego budynku. Pamiętaj też, że montaż tego urządzenia powinien wykonywać wykwalifikowany elektryk z odpowiednimi uprawnieniami SEP, a cała instalacja powinna być poddana pomiarom elektrycznym po zakończeniu prac.
