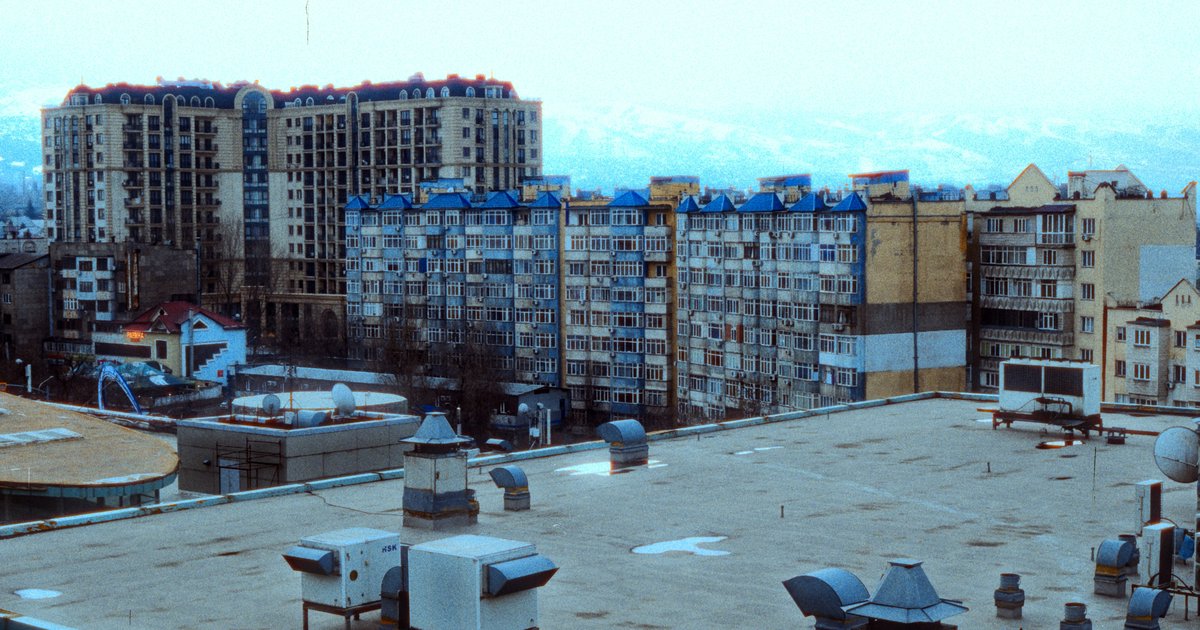

Fotowoltaika na płaskim dachu – balast vs montaż

Płaskie dachy stają się coraz popularniejszym miejscem instalacji paneli fotowoltaicznych – zarówno w budownictwie jednorodzinnym, jak i na obiektach przemysłowych czy komercyjnych. Duża powierzchnia, łatwy dostęp i optymalne warunki do ustawienia kąta nachylenia paneli sprawiają, że płaski dach to wręcz idealna przestrzeń do pozyskiwania energii słonecznej. Kluczowym pytaniem, z którym mierzą się instalatorzy i inwestorzy, jest wybór metody montażu: system balastowy czy montaż inwazyjny? Oba rozwiązania mają swoje zalety i wady, a decyzja zależy od wielu czynników – od rodzaju pokrycia dachowego, przez nośność konstrukcji, aż po lokalne warunki wiatrowe.

Warto od początku pamiętać, że wybór konstrukcji to tylko jedna strona medalu. Na płaskim dachu równie ważne jest poprowadzenie tras kablowych DC, uziemienie konstrukcji i połączenia wyrównawcze oraz właściwy dobór zabezpieczeń – bo to one decydują o tym, czy instalacja będzie bezpieczna przez kolejne dwie–trzy dekady.

Specyfika płaskiego dachu w kontekście fotowoltaiki

Zanim przejdziemy do porównania metod montażu, warto zrozumieć, co sprawia, że płaski dach różni się od dachu skośnego w kontekście instalacji fotowoltaicznej. Dachy płaskie mają nachylenie nie większe niż 5–10 stopni, co oznacza, że panele muszą być odpowiednio wyprofilowane za pomocą specjalnych konstrukcji wsporczych, aby uzyskać optymalny kąt padania promieni słonecznych – zazwyczaj od 10 do 35 stopni w zależności od szerokości geograficznej i pożądanej wydajności sezonowej.

Ponadto dachy płaskie mają specyficzne pokrycia – najczęściej są to:

• membrany EPDM (kauczukowe),
• membrany TPO lub PVC,
• papa termozgrzewalna lub papa na zimno,
• beton lub wylewka z żwirem,
• płyty betonowe lub chodnikowe.

Każdy z tych materiałów inaczej reaguje na ingerencję mechaniczną oraz na długotrwałe obciążenie. Dlatego wybór metody montażu powinien być zawsze poprzedzony dokładną analizą stanu technicznego dachu oraz oceną jego nośności.

Istotna jest też budowa całego przekroju dachu, a nie tylko warstwa wierzchnia. Pod membraną znajduje się zwykle termoizolacja – styropian EPS, XPS, poliizocyjanuran (PIR) lub wełna mineralna – i to ona przenosi punktowe nacisk podstaw balastowych. Na miękkiej izolacji o niskiej wytrzymałości na ściskanie stopy konstrukcji mogą stopniowo wciskać się w warstwę ocieplenia, tworząc zagłębienia, w których zbiera się woda. Rozwiązaniem jest rozłożenie nacisku na większej powierzchni (długie szyny, maty dystansujące) albo wykonanie w projektowanym miejscu lokalnego wzmocnienia z twardszej izolacji.

Drugą cechą płaskich dachów jest praca termiczna. Czarna membrana w lecie osiąga bardzo wysokie temperatury, a konstrukcja aluminiowa wydłuża się i skraca w cyklu dobowym. Jeśli system balastowy zostanie „zaklinowany” pomiędzy attykami albo szyny zostaną połączone w jeden sztywny, kilkudziesięciometrowy ciąg bez szczelin dylatacyjnych, naprężenia przeniosą się na pokrycie i mocowania. Dobre systemy przewidują dylatacje co kilkanaście metrów – ich pominięcie to jedna z najczęstszych przyczyn uszkodzeń membrany pod instalacją.

System balastowy – na czym polega?

System balastowy to metoda montażu, w której konstrukcja wsporcza paneli fotowoltaicznych nie jest trwale przymocowana do dachu. Całość trzyma się w miejscu dzięki własnej masie – stąd nazwa „balast". Specjalne tace lub podstawy wykonane z tworzywa sztucznego bądź aluminium są ustawiane bezpośrednio na powierzchni dachu, a następnie obciążane betonowymi balastami lub żwirem.

Zalety systemu balastowego

• Brak ingerencji w pokrycie dachowe – dach pozostaje szczelny, co eliminuje ryzyko przecieków.
• Szybki montaż i demontaż – instalacja jest stosunkowo prosta i nie wymaga specjalistycznych narzędzi do mocowania do podłoża.
• Idealne dla dachów pod wynajem lub z krótkoterminową perspektywą – system można łatwo przenieść.
• Brak utraty gwarancji na pokrycie dachowe – producenci membran często zastrzegają, że wiercenie otworów pozbawia gwarancji.
• Niższy koszt montażu – brak potrzeby angażowania specjalistycznych ekip do uszczelniania przejść.

Wady systemu balastowego

• Duże obciążenie dachu – betonowe balasty znacząco zwiększają masę instalacji. W zależności od projektu, łączne obciążenie może wynosić od 30 do nawet 80 kg/m², co wymaga dokładnej analizy nośności konstrukcji.
• Ograniczenia wiatrowe – w rejonach o silnych wiatrach system balastowy może być niewystarczający lub wymagać dodatkowych zabezpieczeń.
• Mniejsza elastyczność kąta nachylenia – standardowe systemy balastowe oferują z góry określone kąty nachylenia (najczęściej 10–15°).
• Ryzyko uszkodzenia membrany – mimo braku wiercenia, punktowe obciążenia mogą z czasem uszkadzać pokrycie, jeśli nie zastosuje się odpowiednich mat ochronnych.

Jaki balast do paneli fotowoltaicznych wybrać?

Balast nie jest „dowolnym ciężarem, który mamy pod ręką”. Musi mieć powtarzalną masę, przewidywalny kształt, odporność na mróz i wodę oraz nie może reagować chemicznie z pokryciem dachowym. Najczęściej stosuje się elementy betonowe, ale różnice między nimi są istotne.

Kilka zasad, które w praktyce decydują o trwałości rozwiązania:

• Tylko beton mrozoodporny. Elementy przeznaczone na zewnątrz (klasy ekspozycji na zamrażanie z udziałem wody) nie rozwarstwią się po kilku zimach. Cegła pełna, bloczki z betonu komórkowego czy pustaki chłoną wodę, pękają i po kilku latach zostaje z nich gruz, który zatyka wpusty dachowe.
• Balast musi być unieruchomiony. Płyta luźno położona na tacy potrafi „chodzić” pod wpływem wiatru i wibracji. Systemowe kieszenie, ograniczniki lub obejmy utrzymują ją w miejscu.
• Zawsze warstwa rozdzielająca. Pod stopy i pod balast stosuje się maty EPDM lub gumowe o grubości kilku milimetrów albo geotekstylię. Chroni to pokrycie przed przetarciem i przed niezgodnością materiałów – papa bitumiczna nie powinna kontaktować się bezpośrednio z membraną PVC, bo plastyfikatory migrują i membrana traci elastyczność.
• Ilość balastu wynika z obliczeń, nie z doświadczenia „na oko”. Podstawą jest analiza obciążenia wiatrem według norm z rodziny Eurokodu (obciążenia wiatrem), z uwzględnieniem strefy wiatrowej, wysokości budynku, kategorii chropowatości terenu i położenia modułu na dachu.

Ten ostatni punkt bywa niedoceniany. Ssanie wiatru nie jest równomierne: w strefach narożnych i przy krawędziach dachu podciśnienie jest wielokrotnie większe niż w części środkowej. Dlatego w narożnikach trzeba albo znacząco zwiększyć balast, albo po prostu odsunąć panele od attyki i krawędzi na odpowiednią odległość – producenci systemów podają zwykle minimalne odstępy rzędu 0,5–1,5 m, zależnie od wysokości budynku. Attyka o odpowiedniej wysokości działa korzystnie, bo „odbija” strumień powietrza i zmniejsza siły ssące na pierwszych rzędach.

Osobną kategorią są systemy aerodynamiczne, w których moduł ułożony pod małym kątem (zwykle 5–15°) współpracuje z blachą osłonową lub deflektorem. Taka konstrukcja wykorzystuje przepływ powietrza do docisku, co pozwala wyraźnie zmniejszyć masę balastu – a to bywa przesądzające na dachach o niewielkiej rezerwie nośności. Konfiguracja wschód–zachód (moduły ustawione w dwóch kierunkach, „grzbietami” do siebie) dodatkowo ogranicza parcie wiatru i pozwala upakować więcej mocy na tej samej powierzchni, kosztem nieco niższej produkcji z każdego kilowata.

Montaż inwazyjny – charakterystyka

Montaż inwazyjny polega na mechanicznym przymocowaniu konstrukcji wsporczej do dachu poprzez wiercenie otworów i stosowanie kotew, śrub lub haków. Punkty mocowania przechodzą przez warstwę pokrycia dachowego i są zakotwiczone w warstwie nośnej dachu (np. w betonie, trapezowej blasze stalowej lub krokwiach). Kluczowym elementem takiej instalacji jest staranne uszczelnienie wszystkich przejść.

Technika mocowania zależy od podłoża. W stropie żelbetowym stosuje się kotwy mechaniczne lub wklejane, w blasze trapezowej – wkręty samowiercące wkręcane w górną fałdę o odpowiedniej grubości blachy, w konstrukcji drewnianej – wkręty do drewna o sprawdzonej nośności na wyrywanie. Każdy z tych przypadków ma inną nośność charakterystyczną, którą podaje producent łącznika, i właśnie ta wartość – nie „wyczucie” montera – decyduje o liczbie punktów mocowania.

Uszczelnienie przejścia wykonuje się w technologii zgodnej z pokryciem: na membranach PVC i TPO stosuje się kołnierze i łaty zgrzewane gorącym powietrzem, na EPDM – klejone taśmy i łaty systemowe, na papie – manszety wtapiane w warstwę bitumiczną. Mieszanie technologii (np. silikon zamiast systemowej łaty) to najczęstsza przyczyna przecieków ujawniających się po kilku sezonach.

Zalety montażu inwazyjnego

• Wysoka stabilność mechaniczna – instalacja jest trwale związana z dachem, co eliminuje ryzyko przewrócenia paneli nawet przy silnych wiatrach.
• Mniejsze obciążenie masowe – brak konieczności stosowania ciężkich balastów, co jest istotne na dachach o ograniczonej nośności.
• Większa swoboda projektowania – możliwość ustawienia dowolnego kąta nachylenia i orientacji paneli.
• Sprawdzone rozwiązanie dla dużych instalacji – w projektach o dużej mocy i wysokich wymaganiach dotyczących bezpieczeństwa montaż inwazyjny jest standardem.

Wady montażu inwazyjnego

• Ryzyko przecieków – każdy otwór w pokryciu dachowym to potencjalne miejsce infiltracji wody, jeśli uszczelnienie zostanie wykonane nieprawidłowo lub z czasem utraci szczelność.
• Wyższy koszt i większa złożoność montażu – wymaga doświadczonych instalatorów i stosowania specjalistycznych materiałów uszczelniających.
• Możliwa utrata gwarancji producenta pokrycia – wiercenie otworów może naruszać warunki gwarancji na membranę lub papę.
• Trudniejszy demontaż – usunięcie instalacji wiąże się z koniecznością naprawy otworów w pokryciu.
• Ryzyko mostków termicznych – łączniki przechodzące przez ocieplenie przewodzą ciepło, a przy dużej liczbie punktów może to prowadzić do lokalnej kondensacji pod pokryciem.

Porównanie – kiedy wybrać który system?

Wybór między systemem balastowym a montażem inwazyjnym nie jest jednoznaczny i zależy od indywidualnych warunków każdej inwestycji. Poniżej przedstawiamy kluczowe kryteria decyzyjne:

Nośność dachu

Jeśli dach ma ograniczoną nośność (np. stare budownictwo przemysłowe lub hale o lekkiej konstrukcji), montaż inwazyjny będzie lepszym wyborem, ponieważ eliminuje masę balastu. Nowe budynki z żelbetowym stropem z reguły bez problemu zniosą ciężar systemu balastowego – o ile zostanie przeprowadzona odpowiednia ekspertyza konstrukcyjna. W ocenie trzeba uwzględnić nie tylko masę instalacji, ale też obciążenie śniegiem, które w niektórych rejonach kraju jest wielokrotnie większe niż ciężar samych paneli, a także miejscowe nagromadzenie śniegu w cieniu rzędów modułów.

Warunki wiatrowe

W rejonach o silnych wiatrach (strefy wiatrowe III i IV według Eurokodu) system balastowy może wymagać tak dużego obciążenia, że przekroczy nośność dachu. W takich przypadkach montaż inwazyjny jest jedynym bezpiecznym rozwiązaniem. Podobnie wygląda sytuacja na wysokich budynkach i w terenie otwartym – im wyżej i im mniej przeszkód wokół, tym większe prędkości wiatru przyjmuje się w obliczeniach. Coraz częściej stosuje się rozwiązania hybrydowe: balast w środkowej części dachu i mechaniczne mocowanie w narożnikach oraz przy krawędziach, tam gdzie ssanie jest największe.

Rodzaj pokrycia dachowego

Membrany termoplastyczne (PVC, TPO) dobrze znoszą zarówno montaż balastowy (z matami ochronnymi), jak i inwazyjny (specjalne kotwy spajane z membraną termicznie). Papa termozgrzewalna jest bardziej podatna na uszkodzenia mechaniczne, dlatego system balastowy z odpowiednią warstwą ochronną jest tu często preferowany. W przypadku dachów odwróconych i zielonych żwir lub warstwa substratu już stanowi obciążenie – trzeba więc sprawdzić, ile rezerwy nośności naprawdę zostało.

Planowany okres użytkowania instalacji

Jeśli inwestor planuje zmienić pokrycie dachowe w ciągu kilku lat lub nie jest pewny długoterminowych planów, system balastowy daje większą elastyczność. Montaż inwazyjny lepiej sprawdza się w długoterminowych inwestycjach nastawionych na maksymalną stabilność. Praktyczna zasada: jeśli membrana ma za sobą już większość zakładanego okresu trwałości, tańsze i rozsądniejsze jest wykonanie renowacji pokrycia przed montażem niż demontaż całej instalacji po kilku latach.

Praktyczne aspekty projektowania instalacji na płaskim dachu

Niezależnie od wybranej metody montażu, projektowanie instalacji fotowoltaicznej na płaskim dachu wymaga uwzględnienia kilku istotnych kwestii:

Kąt nachylenia i orientacja paneli

Optymalny kąt nachylenia dla Polski wynosi od 30 do 40 stopni przy maksymalizacji rocznej produkcji energii. Jednak w przypadku płaskich dachów, przy dużej gęstości paneli, często stosuje się mniejszy kąt – 10–15° – aby zmniejszyć efekt zacieniania sąsiednich rzędów paneli. Wymaga to precyzyjnego obliczenia odległości między rzędami. Przy kątach poniżej około 10° rośnie natomiast problem zabrudzeń, bo deszcz nie spłukuje skutecznie pyłu z dolnej krawędzi modułu.

Odległości między rzędami paneli

Aby uniknąć wzajemnego zacieniania się rzędów paneli, szczególnie zimą, gdy słońce jest nisko, należy zachować odpowiednie odstępy. Minimalna odległość jest obliczana na podstawie wysokości konstrukcji i kąta słonecznego w najkrótszym dniu roku. Błędne obliczenia mogą znacząco obniżyć efektywność całej instalacji – i to nieproporcjonalnie, bo zacienienie dolnego rzędu ogniw potrafi ograniczyć prąd całego łańcucha modułów połączonych szeregowo.

Odprowadzanie wody

Zarówno system balastowy, jak i inwazyjny nie powinny blokować istniejących systemów odwodnienia dachu. Instalacja musi być zaprojektowana tak, aby woda deszczowa swobodnie spływała do wpustów dachowych. Wokół wpustów i przelewów awaryjnych zostawia się wolną przestrzeń, a stopy konstrukcji ustawia się tak, by nie tworzyły „tamy” zbierającej liście i igliwie.

Trasy kablowe i strona stałoprądowa

Na płaskim dachu przewody DC są narażone na pełne nasłonecznienie, wysoką temperaturę i stojącą wodę. Dlatego stosuje się wyłącznie przewody solarne o izolacji na 1,5 kV DC, odporne na UV i ozon, zwykle o przekroju 4 lub 6 mm², dobrane tak, aby spadek napięcia na łańcuchu nie przekroczył około 1%. Kable prowadzi się w korytkach lub uchwytach z materiału odpornego na promieniowanie, nigdy luzem po membranie i nigdy zagrzebane w żwirze, gdzie ocierają się o ostre krawędzie kruszywa.

Złącza wtykowe muszą być jednego typu i jednego producenta. Łączenie wtyku i gniazda różnych marek – nawet jeśli mechanicznie „wchodzą” – daje niepewny styk, który z czasem się grzeje i może doprowadzić do łuku elektrycznego oraz pożaru. Zaciski zaprasowuje się dedykowaną zaciskarką, a przewody dodatniego i ujemnego bieguna jednego łańcucha prowadzi się razem, aby ograniczyć powierzchnię pętli i indukowane przepięcia od uderzeń pioruna w pobliżu.

Uziemienie, przepięcia i bezpieczeństwo pożarowe

Metalowa konstrukcja wsporcza wymaga połączeń wyrównawczych – zwykle przewodem miedzianym o przekroju co najmniej 6 mm², a w budynkach z instalacją odgromową odpowiednio większym, dobranym do przyjętego rozwiązania ochrony. Jeśli na dachu jest zwód odgromowy, panele powinny znajdować się w jego strefie ochronnej z zachowaniem odstępu izolacyjnego; bezpośrednie połączenie konstrukcji ze zwodem stosuje się tylko wtedy, gdy zachowanie tego odstępu jest niemożliwe, a projekt to przewiduje.

Ochronę przed przepięciami realizuje się ogranicznikami po stronie DC (typu 2, a przy budynku z instalacją odgromową typu 1+2) oraz po stronie AC w rozdzielnicy. Do tego dochodzą rozłącznik DC przy falowniku, opisane i oznaczone obwody oraz – w obiektach, gdzie tego wymagają warunki ochrony przeciwpożarowej – rozwiązania obniżające napięcie na dachu, na przykład optymalizatory z funkcją wyłączania modułów. Dzięki temu ekipa ratownicza nie pracuje w otoczeniu przewodów pod napięciem kilkuset woltów.

Kluczowa zasada bezpieczeństwa: łańcuch modułów jest pod napięciem zawsze, gdy pada na niego światło, a napięcia stałoprądowe rzędu 600–1000 V nie zanikają po wyłączeniu falownika. Rozłączanie wtyków pod obciążeniem grozi trwałym łukiem elektrycznym. Podłączenie strony przemiennej do rozdzielnicy, dobór zabezpieczenia nadprądowego zgodnego z dokumentacją falownika oraz pomiary odbiorcze to prace, które musi wykonać osoba z odpowiednimi uprawnieniami – to nie jest etap dla majsterkowania. Mikroinstalację należy też zgłosić operatorowi sieci dystrybucyjnej przed jej uruchomieniem.

Serwis i dostęp do dachu

Instalacja powinna pozostawiać swobodny dostęp do elementów wymagających konserwacji – wpustów dachowych, kominów wentylacyjnych i innych urządzeń. Zaleca się pozostawienie ścieżek serwisowych o szerokości minimum 60–80 cm. Warto od razu przewidzieć sposób bezpiecznej pracy na dachu: punkty kotwiące dla sprzętu chroniącego przed upadkiem lub balustrady, bo przeglądy będą wykonywane wielokrotnie w ciągu życia instalacji.

Sam przegląd na dachu balastowym powinien obejmować kontrolę położenia balastu i stóp, stanu mat ochronnych, momentów dokręcenia śrub konstrukcji oraz drożności odwodnienia – najlepiej po sezonie zimowym i po wystąpieniu silnych wiatrów. Po stronie elektrycznej sprawdza się stan przewodów i złączy, a badanie termowizyjne modułów i puszek przyłączeniowych pozwala wykryć gorące punkty, zanim doprowadzą do uszkodzenia.

Koszty – co jest tańsze?

Pod względem kosztów instalacji, system balastowy jest zazwyczaj tańszy w fazie montażu – nie wymaga kosztownych prac uszczelniających ani specjalistycznych materiałów montażowych. Jednak należy wziąć pod uwagę koszt samych balastów (płyty betonowe lub żwir) oraz ewentualne wzmocnienie konstrukcji dachu, jeśli jego nośność jest niewystarczająca.

Do rachunku trzeba doliczyć także logistykę, o której łatwo zapomnieć. Kilkadziesiąt ton betonu przy większej instalacji oznacza wynajem windy dachowej lub dźwigu, dodatkowe godziny pracy ekipy i zabezpieczenie dróg transportu wewnątrz obiektu. Przy dachach o małej rezerwie nośności realną alternatywą dla dodatkowego balastu jest system aerodynamiczny albo układ wschód–zachód, które zmniejszają wymaganą masę i tym samym redukują koszty transportu pionowego.

Montaż inwazyjny, choć droższy w realizacji, może być bardziej opłacalny w dłuższej perspektywie – szczególnie gdy eliminuje konieczność stosowania ciężkich balastów i pozwala na bardziej efektywne zagospodarowanie powierzchni dachu. Trzeba jednak pamiętać o kosztach ukrytych: robocizna dekarska przy uszczelnianiu przejść, materiały systemowe i ewentualne rozszerzenie gwarancji dachu przez firmę, która wykonywała pokrycie.

Podsumowanie – które rozwiązanie wybrać?

Nie ma jednej uniwersalnej odpowiedzi na pytanie, który system jest lepszy. System balastowy doskonale sprawdzi się na nowych, wytrzymałych dachach z membraną PVC lub TPO, w rejonach o umiarkowanych wiatrach i tam, gdzie zależy nam na prostocie montażu i braku ingerencji w pokrycie. Montaż inwazyjny będzie z kolei preferowany na dachach o ograniczonej nośności, w strefach silnych wiatrów oraz w przypadku dużych instalacji komercyjnych, gdzie stabilność i bezpieczeństwo są priorytetem.

Przed podjęciem decyzji warto przejść prostą listę kontrolną:

1. Jaka jest rezerwa nośności stropu lub dachu według dokumentacji albo ekspertyzy konstruktora?
2. W jakiej strefie wiatrowej i śniegowej znajduje się budynek, jaka jest jego wysokość i otoczenie?
3. Jaki jest rodzaj i wiek pokrycia oraz co mówią warunki gwarancji na membranę lub papę?
4. Ile balastu wynika z obliczeń dla stref środkowej, krawędziowej i narożnej – i czy dach to wytrzyma?
5. Jak zostaną poprowadzone trasy DC, gdzie znajdzie się falownik i jak rozwiązano uziemienie, ochronę przepięciową oraz wymagania przeciwpożarowe?

W każdym przypadku warto skonsultować się z doświadczonym instalatorem fotowoltaiki oraz – w przypadku wątpliwości dotyczących nośności – z inżynierem konstrukcyjnym. Prawidłowo zaprojektowana i wykonana instalacja na płaskim dachu może przez 25–30 lat niezawodnie produkować czystą energię elektryczną, bez uszczerbku dla integralności budynku.
