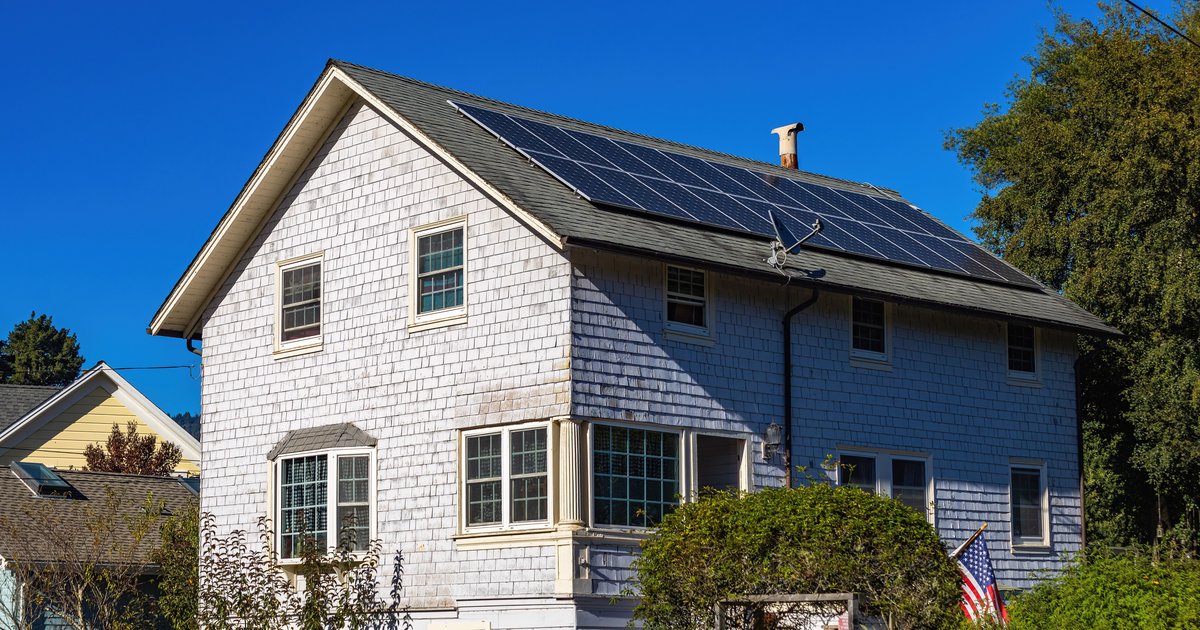

Instalacja PV na dachu pokrytym gontem bitumicznym – techniki montażu i szczelność pokrycia

Gont bitumiczny to jedno z popularniejszych pokryć dachowych stosowanych w budownictwie jednorodzinnym. Jego elastyczność, estetyka i stosunkowo niski koszt sprawiają, że chętnie wybierany jest przez inwestorów. Jednak gdy przychodzi do montażu paneli fotowoltaicznych, ten rodzaj pokrycia stawia przed instalatorami specyficzne wyzwania. Kluczową kwestią jest zachowanie pełnej szczelności dachu przy jednoczesnym pewnym i trwałym zamocowaniu konstrukcji wsporczej.

Charakterystyka gontu bitumicznego a specyfika montażu PV

Gont bitumiczny składa się z warstwy włókna szklanego lub celulozy nasyconej asfaltem i pokrytej granulkiem mineralnym. Materiał ten jest stosunkowo miękki i podatny na uszkodzenia mechaniczne, co odróżnia go od dachówki ceramicznej czy blachy trapezowej. Każde wbicie wkrętu lub śruby w połać pokrytą gontem musi być odpowiednio zabezpieczone, inaczej woda deszczowa znajdzie drogę do środka i spowoduje poważne uszkodzenia konstrukcji budynku.

Przed przystąpieniem do montażu instalacji PV należy przeprowadzić dokładny przegląd stanu pokrycia. Gont bitumiczny ma określoną żywotność – zazwyczaj od 20 do 30 lat, zależnie od producenta i warunków atmosferycznych. Jeżeli dach wymaga remontu lub wymiany pokrycia w perspektywie najbliższych kilku lat, warto przeprowadzić prace przed instalacją paneli. Demontaż i ponowny montaż systemu PV w późniejszym czasie generuje znaczące koszty dodatkowe.

Elementy mocujące stosowane przy goncie bitumicznym

Podstawowym elementem konstrukcji nośnej instalacji PV na dachu z gontem bitumicznym są uchwyty dachowe (flashing brackets) – specjalne kątowniki lub płyty mocujące, które przenikają przez warstwę gontu i kotwią się bezpośrednio w krokwiach. Wybór właściwego uchwytu ma kluczowe znaczenie dla trwałości i szczelności całego systemu.

• Uchwyty typu L-foot – najpopularniejsze rozwiązanie; mocowane wkrętami do krokwi, wyposażone we wbudowaną uszczelkę z EPDM lub neoprenową, która szczelnie przylega do powierzchni gontu.
• Uchwyty z podstawą flashingową – posiadają rozbudowaną płytę aluminiową lub stalową podsuwaną pod arkusze gontu, co zapewnia dodatkową ochronę przed wodą.
• Uchwyty zintegrowane z membraną uszczelniającą – nowoczesne rozwiązania łączące uchwyt z samoprzylepną membraną bitumiczną, tworząc monolityczne uszczelnienie w miejscu przejścia.

Niezależnie od wybranego systemu, uchwyty powinny być wykonane ze stali nierdzewnej (A2 lub A4) lub aluminium anodowanego, odpornego na korozję. Wkręty mocujące muszą być dopasowane do materiału uchwytu, aby uniknąć korozji elektrochemicznej.

Krok po kroku – technika montażu uchwytu dachowego

Prawidłowy montaż uchwytu na dachu z gontem bitumicznym obejmuje następujące etapy:

1. Zlokalizowanie krokwi – przed wejściem na dach należy dokładnie zlokalizować krokwie od wewnątrz poddasza lub przy użyciu detektora belkowego. Optymalnie każdy uchwyt powinien być przykręcony do krokwi, a nie wyłącznie do deskowania. Minimalna głębokość wkręcenia w krokiew to 40–50 mm.
2. Przygotowanie miejsca mocowania – należy ostrożnie unieść lub naciąć gont w miejscu wiercenia otworu. Cięcie powinno być jak najmniejsze. Niektórzy instalatorzy stosują technikę podgrzewania gontu opalarką, co uelastycznia materiał i ułatwia jego uniesienie bez uszkodzeń.
3. Nawiercenie otworu pilotowego – otwór wierci się przez deskowanie aż do krokwi. Średnica otworu powinna być o 1–2 mm mniejsza niż średnica wkrętu, aby zapewnić odpowiedni docisk.
4. Aplikacja masy uszczelniającej – przed osadzeniem uchwytu w otworze należy nanieść odpowiednią ilość masy uszczelniającej (np. silikonowej neutral cure lub poliuretanowej) na gwint wkrętu oraz na spodnią część uchwytu. Masa wypełni wszelkie mikroszpary i zapobiegnie wnikaniu wody.
5. Montaż uchwytu i docisk gontu – uchwyt przykręca się wkrętami z odpowiednim momentem siły (zazwyczaj 15–25 Nm, zgodnie z zaleceniami producenta). Uniesiony wcześniej gont opuszcza się z powrotem na uchwyt. Krawędzie nacięcia lub uniesionego arkusza gontu uszczelnia się masą bitumiczną lub specjalną taśmą butylową.
6. Montaż płyty flashingowej (jeśli dotyczy) – w przypadku uchwytów z rozbudowaną podstawą, płyta aluminiowa jest podkładana pod arkusze gontu powyżej miejsca mocowania, a brzegi dolne dociśnięte do gontu i uszczelnione.

Szczelność przejść – najważniejszy element całej instalacji

Większość problemów z przeciekającymi dachami po montażu PV wynika z niedostatecznego uszczelnienia punktów mocowania. Nawet drobne niedokładności, powiększone przez wieloletnie cykle termiczne i działanie UV, mogą doprowadzić do poważnych przecieków. Dlatego szczelność należy traktować jako priorytet, a nie jako czynność pomocniczą.

W praktyce stosuje się kilka warstw zabezpieczenia:

• Masa butylowa lub bitumiczna – aplikowana bezpośrednio na styk gontu z uchwytem i w miejsce cięcia. Masa butylowa charakteryzuje się bardzo dobrą adhezją do podłoży bitumicznych i długą żywotnością.
• Uszczelka EPDM – wbudowana w uchwyt, ściskana przez dociśnięcie śruby. Powinna być regularnie kontrolowana – po kilku latach może wymagać wymiany lub doszczelnienia.
• Samoprzylepna membrana bitumiczna – dodatkowa warstwa układana wokół podstawy uchwytu, łącząca się chemicznie z gontem i tworząca ciągłą, wodoszczelną barierę.
• Taśma aluminiowo-butylowa – stosowana do uszczelnienia krawędzi i wszelkich łączeń w obszarze montażu, odporna na UV i temperaturę.

Prowadzenie okablowania przez połać dachową

Okablowanie DC instalacji fotowoltaicznej musi w pewnym momencie przejść przez połać dachową lub zostać doprowadzone do skrzynek przyłączeniowych zlokalizowanych na zewnątrz. Każde takie przejście jest potencjalnym miejscem przecieku i wymaga zastosowania certyfikowanych dławnic kablowych dachowych.

Dedykowane przepusty kablowe do gontu bitumicznego mają konstrukcję zbliżoną do uchwytów montażowych – posiadają podstawę podsuwaną pod gont, uszczelnioną masą bitumiczną. Kabel przechodzi przez szczelną dławnicę z uszczelką elastomerową. Wewnątrz poddasza wejście kabla należy dodatkowo uszczelnić pianką poliuretanową lub specjalną opaską uszczelniającą, co zapobiega zarówno przeciekom wody, jak i wnikaniu powietrza czy insektów.

Alternatywnym rozwiązaniem jest prowadzenie kabli wzdłuż powierzchni dachu w korytkach lub rurach kablowych UV-odpornych i wprowadzenie ich przez ścianę szczytową lub przez otwory wentylacyjne okapu – bez konieczności wykonywania dodatkowych przejść przez połać.

Obciążenia mechaniczne a struktura gontu

Instalacja fotowoltaiczna znacząco zwiększa obciążenie połaci dachowej. Panele PV wraz z konstrukcją nośną ważą zazwyczaj od 15 do 25 kg/m². Do tego dochodzą obciążenia wiatrem i ewentualnym śniegiem. Przed montażem należy ocenić nośność dachu – zarówno krokwi, jak i deskowania.

Gont bitumiczny jest materiałem pokryciowym, a nie konstrukcyjnym, dlatego wszystkie siły przenoszone są przez uchwyty bezpośrednio na krokwie. Deskowanie pełni jedynie funkcję podkładu. Zbyt duże rozstawy uchwytów lub mocowanie wyłącznie w deskowanie, z pominięciem krokwi, może skutkować wyrwaniem elementów mocujących pod wpływem silnego wiatru.

Zalecany rozstaw uchwytów wynosi od 1,0 do 1,4 m, z uwzględnieniem lokalnych warunków wiatrowych i śniegowych zgodnie z normami PN-EN 1991-1-3 oraz PN-EN 1991-1-4. W strefach o podwyższonym obciążeniu wiatrem warto skonsultować projekt z konstruktorem.

Wentylacja pod panelami a trwałość gontu

Ważnym, często pomijanym aspektem jest właściwa wentylacja przestrzeni między panelami a powierzchnią gontu. Panele PV pochłaniają i oddają ciepło, co powoduje podwyższenie temperatury pokrycia dachowego bezpośrednio pod nimi. Zbyt mała szczelina wentylacyjna może przyspieszyć starzenie się gontu bitumicznego, który i tak jest podatny na degradację termiczną.

Standardowe systemy montażowe zapewniają szczelinę wentylacyjną wynoszącą od 10 do 20 cm między dolną powierzchnią panelu a pokryciem dachowym. W przypadku gontu bitumicznego warto dążyć do wartości bliższych górnej granicy tego zakresu. Prawidłowa wentylacja nie tylko chroni gont, ale też poprawia wydajność samych paneli, ponieważ niższa temperatura pracy przekłada się na wyższą produkcję energii.

Inspekcja po montażu i kontrole okresowe

Po zakończeniu montażu instalacji PV należy przeprowadzić szczegółową inspekcję wszystkich punktów mocowania i przejść kablowych. Warto wykonać ją przy dobrym oświetleniu oraz – jeśli to możliwe – podczas pierwszego deszczu obserwować zachowanie pokrycia od wewnątrz poddasza. Wszelkie ślady wilgoci należy natychmiast zlokalizować i usunąć.

Zaleca się przeprowadzanie przeglądów instalacji co najmniej raz w roku, najlepiej wiosną po sezonie zimowym. Kontrola powinna obejmować:

• stan uszczelnień we wszystkich punktach mocowania,
• stan gontu w okolicach uchwytów – pęknięcia, odklejenia, zniszczenia mechaniczne,
• stan uszczelek EPDM w uchwytach – twardnienie, spękanie, odkształcenia trwałe,
• szczelność przepustów kablowych,
• stan elementów złącznych – ewentualne ślady korozji,
• integralność samego pokrycia – utrata granulatu mineralnego, pęcherze, odkształcenia termiczne.

Podsumowanie

Montaż instalacji fotowoltaicznej na dachu z gontem bitumicznym jest jak najbardziej możliwy i przy zachowaniu odpowiednich procedur zapewnia wieloletnią bezawaryjną eksploatację. Kluczem do sukcesu jest staranny dobór elementów mocujących, precyzyjne wykonanie każdego punktu kotwienia i wielowarstwowe uszczelnienie. Nie należy oszczędzać na jakości uchwytów ani na materiałach uszczelniających – koszty ewentualnych napraw po przeciekach wielokrotnie przekraczają cenę solidnych komponentów. Doświadczony instalator PV, znający specyfikę pracy z gontem bitumicznym, to gwarancja, że dach pozostanie szczelny przez cały okres eksploatacji systemu solarnego.
