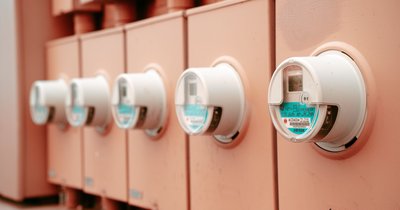

Licznik energii elektrycznej 1-fazowy mierzy zużycie prądu w instalacjach zasilanych jedną fazą i przewodem neutralnym – to standardowe rozwiązanie w większości mieszkań i domów jednorodzinnych o umiarkowanym poborze mocy. Ogólne zasady działania liczników energii elektrycznej opisuje artykuł podstawowy tego cyklu; tutaj skupiamy się wyłącznie na tym, jak licznik jednofazowy wybrać, zamontować na szynie TH35 i obsługiwać w codziennej pracy z instalacją.
Kryteria wyboru licznika jednofazowego
Wybór licznika energii elektrycznej 1 fazowy zaczyna się od dopasowania parametrów elektrycznych do instalacji, a nie od ceny czy wyglądu. Kluczowe jest to, żeby prąd znamionowy licznika odpowiadał lub przewyższał zabezpieczenie główne obwodu, w którym urządzenie pracuje.
- Prąd znamionowy i maksymalny – oznaczenia typu 5(60)A czy 10(80)A informują o prądzie odniesienia i prądzie maksymalnym; dla typowego mieszkania z zabezpieczeniem 32–40 A wystarczy licznik 5(60)A lub 10(80)A.
- Klasa dokładności – liczniki statyczne (elektroniczne) klasy 1 lub klasy B/2 są dziś standardem i wyparły starsze modele indukcyjne, które są mniej precyzyjne i wolniej reagują na zmiany obciążenia.
- Certyfikat MID – niezbędny, jeśli licznik ma służyć do rozliczeń z operatorem sieci lub między lokatorami; do celów czysto informacyjnych (np. monitorowania zużycia w warsztacie) MID nie jest wymagany, choć podnosi wiarygodność odczytów.
- Interfejs komunikacyjny – wyjście impulsowe S0 lub RS485 przydaje się, gdy licznik ma współpracować z systemem monitoringu energii lub automatyką budynkową.
Montaż na szynie TH35: wymagania i etapy
Licznik energii elektrycznej 1-fazowy na szynę TH35 montuje się w standardowej rozdzielnicy modułowej – to obudowa 35 mm, ta sama, na której instaluje się wyłączniki nadmiarowoprądowe i różnicowoprądowe. Sam fakt, że licznik pasuje mechanicznie do szyny, nie oznacza jednak, że każdy może go podłączyć samodzielnie.
Licznik rozliczeniowy, na podstawie którego wystawiane są faktury za energię, musi zostać zamontowany i zaplombowany przez operatora sieci dystrybucyjnej albo przez elektryka działającego w jego imieniu – samodzielna ingerencja w plomby grozi konsekwencjami prawnymi. Montaż podlicznika (np. do rozliczeń wewnętrznych w wynajmowanym lokalu) może wykonać elektryk z uprawnieniami SEP, zachowując poniższą kolejność działań:
- Wyłączenie zasilania obwodu i zabezpieczenie przed przypadkowym załączeniem, a następnie sprawdzenie braku napięcia miernikiem – praca pod napięciem na tym etapie jest niedozwolona.
- Podłączenie przewodów zgodnie ze schematem na obudowie: zacisk 1 to faza wejściowa, zacisk 2 faza wyjściowa, zaciski 3 i 4 przewód neutralny wejście/wyjście.
- Dokręcenie zacisków momentem podanym przez producenta – niedokręcony zacisk to najczęstsza przyczyna przegrzewania się liczników pod obciążeniem.
- Zamknięcie osłony listwy zaciskowej i, w przypadku liczników rozliczeniowych, zgłoszenie licznika do zaplombowania.
Licznik 1-fazowy czy 3-fazowy – jak zdecydować?
Wybór między licznikiem energii elektrycznej jednofazowym a modelem trójfazowym wynika bezpośrednio z typu instalacji, a nie z upodobań. Licznik 1-fazowy obsługuje tylko obwody zasilane jedną fazą i nie da się go podłączyć do instalacji trójfazowej bez utraty części pomiaru.
| Kryterium | Licznik 1-fazowy | Licznik 3-fazowy |
|---|---|---|
| Typowa instalacja | mieszkanie, mały dom, moc do ok. 40 A | dom z ładowarką EV, warsztat, silniki trójfazowe |
| Liczba mierzonych faz | 1 faza + N | 3 fazy + N |
| Koszt zakupu | niższy | wyższy |
| Elastyczność na przyszłość | ograniczona przy rozbudowie | gotowość na urządzenia trójfazowe |
Jeśli w planach jest podłączenie odbiorników wymagających trzech faz – np. piekarnika przemysłowego, pompy ciepła o dużej mocy czy ładowarki samochodowej w trybie 3-fazowym – warto od razu zamontować licznik energii elektrycznej 3-fazowy, nawet jeśli obecny pobór mocy jest jednofazowy. Wymiana licznika po fakcie oznacza dodatkowy koszt robocizny i ponowną plombowanie przez operatora.
Modele na rynku i obsługa licznika w praktyce
Na rynku dostępnych jest wiele modeli liczników jednofazowych na szynę – wśród popularnych propozycji spotyka się licznik energii elektrycznej 1-fazowy ORNO, który w wersji z certyfikatem MID i wyświetlaczem LCD dobrze sprawdza się jako podlicznik w garażach, warsztatach czy wynajmowanych lokalach. Przy wyborze takiego modelu warto porównać nie markę, a konkretne parametry: klasę dokładności, prąd znamionowy i obecność wyjścia impulsowego, jeśli licznik ma współpracować z dodatkowym monitoringiem zużycia.
Obsługa licznika jednofazowego w codziennej pracy jest prosta:
- Odczyt zużycia w kWh wyświetla się na ekranie LCD, zwykle z automatycznym przewijaniem między energią całkowitą i danymi taryfowymi.
- Przycisk na froncie liczniki służy do ręcznego przełączania widoków (np. moc chwilowa, licznik dobowy) – nie do zerowania wskazań.
- Reset licznika, jeśli jest w ogóle dostępny, powinien wykonywać wyłącznie serwis lub operator – samodzielne zerowanie licznika rozliczeniowego jest niedopuszczalne.
- Przed każdym odczytem warto sprawdzić stan plomb – ich uszkodzenie może oznaczać nieautoryzowaną ingerencję i wpływać na wiarygodność pomiaru.
Podsumowanie
Dobór licznika jednofazowego sprowadza się do trzech pytań: jaki prąd i klasa dokładności odpowiadają instalacji, czy pomiar ma charakter rozliczeniowy wymagający certyfikatu MID, i czy w przyszłości instalacja pozostanie jednofazowa. Montaż na szynie TH35 jest prosty technicznie, ale prace przy zasilaniu głównym i plombowanie licznika rozliczeniowego zawsze należą do operatora sieci lub uprawnionego elektryka – to nie miejsce na samodzielne eksperymenty pod napięciem.
