Dlaczego integracja SSP z inteligentnym domem ma sens?

Systemy sygnalizacji pożaru (SSP) przez lata funkcjonowały jako odrębne, izolowane instalacje – projektowane wyłącznie z myślą o wykrywaniu zagrożenia i alarmowaniu użytkowników. Jednak dynamiczny rozwój automatyki budynkowej (BMS – Building Management System) oraz popularyzacja inteligentnych domów sprawiły, że coraz częściej pojawia się potrzeba integracji SSP z systemami zarządzania budynkiem. Efektem takiej integracji może być automatyczne otwieranie bram ewakuacyjnych, odcięcie wentylacji nawiewnej, wyłączenie urządzeń elektrycznych czy powiadomienie służb ratunkowych bez udziału człowieka.

Warto jednak podkreślić, że integracja nie może odbywać się kosztem niezawodności i autonomii systemu pożarowego. SSP zawsze musi działać niezależnie – nawet jeśli cały system automatyki zawiedzie.

Wymagania prawne i normowe

Podstawowym dokumentem regulującym projektowanie i wykonanie systemów sygnalizacji pożaru w Polsce jest norma PN-EN 54 – seria norm obejmująca komponenty SSP, od central alarmowych po czujniki i urządzenia wykonawcze. Uzupełnia ją Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków oraz przepisy techniczno-budowlane zawarte w Warunkach Technicznych (WT 2022).

Kluczowe wymagania, o których musi pamiętać każdy projektant i instalator, to:

  • Autonomia SSP – system sygnalizacji pożaru musi działać niezależnie od wszelkich innych systemów budynkowych. Oznacza to, że awaria automatyki inteligentnego domu (np. sterownika KNX czy kontrolera Loxone) nie może w żaden sposób zablokować działania SSP.
  • Priorytet sygnałów pożarowych – sygnały wychodzące z centrali SSP muszą mieć absolutny priorytet nad wszystkimi innymi poleceniami systemów automatyki.
  • Certyfikacja urządzeń – wszystkie urządzenia wchodzące w skład SSP muszą posiadać odpowiednie certyfikaty zgodności z normami PN-EN 54 oraz deklaracje właściwości użytkowych.
  • Dokumentacja projektowa – integracja SSP z systemami BMS wymaga formalnego projektu, zatwierdzonego przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych.
  • Regularne przeglądy – SSP podlega obowiązkowym przeglądom co najmniej raz w roku, a po integracji z automatyką konieczna jest weryfikacja poprawności działania wszystkich funkcji integracyjnych.

Architektura integracji – jak to działa w praktyce?

Integracja SSP z inteligentnym domem może być realizowana na kilka sposobów, w zależności od zastosowanych technologii i skali instalacji. Najczęściej spotykane podejścia to:

1. Wyjścia przekaźnikowe centrali SSP

Najprostsza i najczęściej stosowana metoda. Centrale SSP wyposażone są w wyjścia przekaźnikowe (najczęściej NO/NC – normalnie otwarte/normalnie zamknięte), które zmieniają stan w momencie alarmu pożarowego. Sygnały te mogą być bezpośrednio podłączone do wejść cyfrowych sterownika automatyki budynkowej.

Przykładowe zastosowania: wyjście przekaźnikowe aktywuje wejście cyfrowe sterownika KNX lub Loxone, który z kolei wykonuje zaprogramowaną sekwencję działań – odcina zasilanie wybranych obwodów, otwiera bramy ewakuacyjne, wysyła powiadomienia na smartfon właściciela. Ważne: automatyka może reagować na sygnał z SSP, ale sama nigdy nie powinna sterować centralą SSP.

2. Interfejsy komunikacyjne (Modbus, BACnet, OPC UA)

Bardziej zaawansowane centrale SSP, stosowane w budynkach komercyjnych i przemysłowych, oferują interfejsy komunikacyjne – najczęściej Modbus RTU/TCP lub BACnet IP. Protokoły te umożliwiają dwukierunkową wymianę danych między centralą SSP a systemem BMS, co pozwala na monitoring stanu systemu, odczyt identyfikatorów urządzeń, które wywołały alarm, oraz bardziej szczegółową kontrolę reakcji budynku.

W środowisku inteligentnego domu interfejsy te są rzadziej stosowane ze względu na wyższy koszt i złożoność konfiguracji, jednak w przypadku większych obiektów (domy wielorodzinne, obiekty biurowe z systemami Crestron, Control4 czy AMX) są wręcz standardem.

3. Dedykowane moduły integracyjne

Niektórzy producenci central SSP (np. Bosch, Siemens, Hochiki, Polon-Alfa) oferują dedykowane moduły integracyjne, umożliwiające współpracę z popularnymi systemami automatyki. Moduły te zapewniają standaryzowany interfejs, spełniają wymagania normowe i są certyfikowane jako część systemu SSP.

Praktyczna realizacja krok po kroku

Krok 1: Analiza wymagań i projekt

Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy sporządzić szczegółowy projekt integracji. Projekt powinien obejmować: schemat blokowy połączeń między SSP a systemem automatyki, listę funkcji realizowanych w ramach integracji (np. otwieranie klap dymowych, wyłączanie klimatyzacji, sterowanie oświetleniem ewakuacyjnym), opis warunków awaryjnych oraz sposób testowania poprawności działania.

Projekt musi zostać zaopiniowany przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych. Jest to wymóg formalny, którego pominięcie może skutkować problemami przy odbiorze budynku oraz odpowiedzialnością prawną w przypadku pożaru.

Krok 2: Wybór centrali SSP z odpowiednimi możliwościami integracji

Nie każda centrala SSP nadaje się do integracji z automatyką. Przy wyborze urządzenia warto zwrócić uwagę na: liczbę i rodzaj wyjść przekaźnikowych, dostępność interfejsów komunikacyjnych, możliwość rozbudowy o moduły integracyjne, a także wsparcie producenta w zakresie integracji z konkretnymi systemami automatyki.

W segmencie rezydencjonalnym popularne są centrale takich producentów jak Polon-Alfa (seria POLON 4000), Satel czy mniejsze urządzenia adresowalne dedykowane do obiektów mieszkalnych. Dla bardziej rozbudowanych instalacji warto rozważyć centrale serii Bosch FPA czy Siemens Sinteso.

Krok 3: Konfiguracja wyjść SSP

Po zainstalowaniu centrali SSP konfiguruje się wyjścia, które będą sygnalizować stan alarmowy do systemu automatyki. Typowo konfiguruje się:

  • Wyjście alarmowe (alarm pożarowy I lub II stopnia)
  • Wyjście awarii (fault output) – informuje o usterce systemu SSP
  • Wyjście stanu czuwania

Parametry styku przekaźnikowego (napięcie, prąd) muszą być dobrane do wejść sterownika automatyki. Standardowe wyjścia przekaźnikowe central SSP pracują na napięciu do 30 V DC i prądzie do 2 A, co jest w pełni kompatybilne z typowymi wejściami binarnymi sterowników KNX, Loxone czy innych platform.

Krok 4: Programowanie reakcji systemu automatyki

Po stronie systemu automatyki (np. Loxone, KNX, Fibaro, Home Assistant) programuje się scenariusz reagowania na sygnał z SSP. Typowe akcje obejmują:

  • Natychmiastowe: wyłączenie wszystkich nieistotnych obwodów elektrycznych (z wyjątkiem oświetlenia ewakuacyjnego i zasilania awaryjnego), odcięcie wentylacji nawiewnej, otwarcie bram wjazdowych i garaży, powiadomienie właściciela przez SMS/push.
  • Opóźnione (po potwierdzeniu alarmu): uruchomienie systemu oddymiania, pełne otwarcie klap dymowych, powiadomienie straży pożarnej przez integrację z systemem monitoringu.

Kluczowa zasada: żadna akcja realizowana przez system automatyki nie może blokować ani opóźniać działania SSP. Automatyka jest tu stroną reaktywną – reaguje na zdarzenia generowane przez SSP, a nie odwrotnie.

Krok 5: Testowanie i uruchomienie

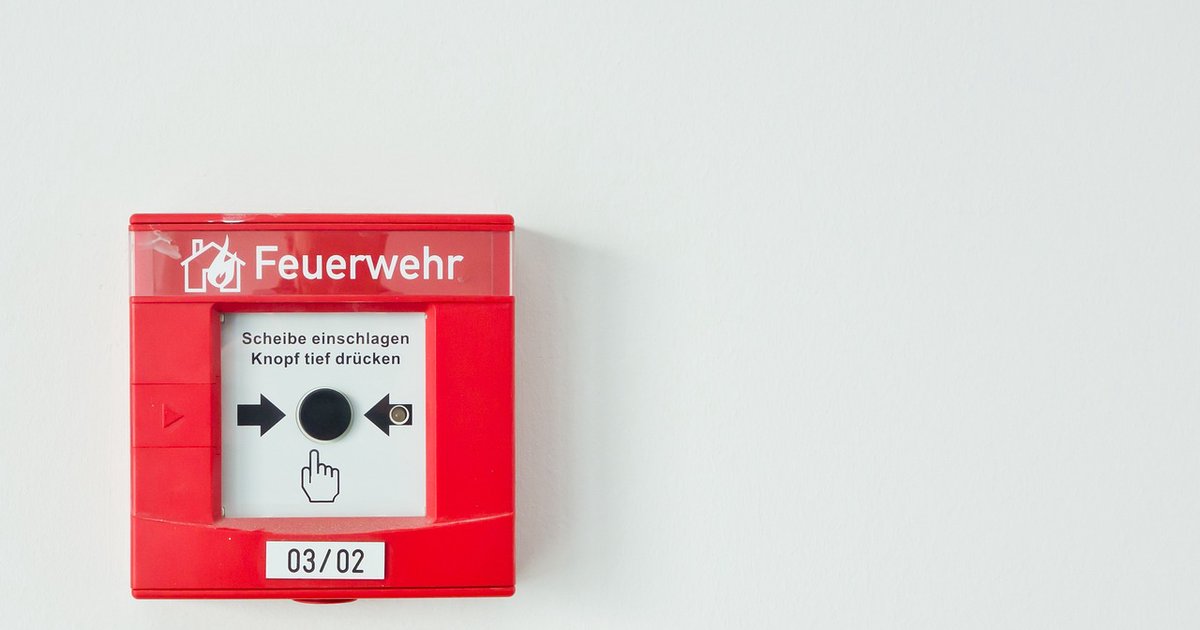

Po zakończeniu prac instalacyjnych i programistycznych przeprowadza się kompleksowe testy integracji. Test obejmuje symulację alarmu pożarowego (np. przez użycie testera dymu lub przycisku ROP) i weryfikację, czy system automatyki poprawnie reaguje na sygnał z SSP. Wyniki testów powinny być udokumentowane w protokole uruchomienia.

Ważne jest również przetestowanie działania SSP w trybie awarii systemu automatyki – centrala i czujniki muszą działać poprawnie niezależnie od stanu sterownika inteligentnego domu.

Typowe błędy i jak ich unikać

W praktyce instalacyjnej najczęściej spotykane błędy przy integracji SSP z automatyką to:

  • Podłączenie wejścia centrali SSP do systemu automatyki – absolutnie niedopuszczalne. Automatyka nie może wyzwalać ani kasować alarmów w SSP.
  • Brak izolacji galwanicznej – połączenie central SSP z systemami automatyki bez odpowiedniej izolacji może prowadzić do zakłóceń lub uszkodzenia sprzętu. W razie potrzeby stosuje się przekaźniki pośredniczące lub optyczne izolatory sygnału.
  • Nieuwzględnienie zasilania awaryjnego – system automatyki reagujący na alarm pożarowy musi być zasilany ze źródła awaryjnego (UPS lub bateria), aby działał również przy zaniku zasilania sieciowego.
  • Brak dokumentacji integracji – wszelkie modyfikacje SSP muszą być formalnie udokumentowane i zatwierdzone. Nieudokumentowane zmiany mogą skutkować utratą certyfikacji systemu.

Integracja z popularnymi platformami automatyki

Loxone: platforma oferuje dedykowany moduł “Fire Alarm” umożliwiający integrację z centralami SSP przez wejścia cyfrowe. Loxone Config pozwala na łatwe programowanie scenariuszy alarmowych z priorytetyzacją sygnałów pożarowych.

KNX: standard KNX oferuje szerokie możliwości integracji przez moduły wejść binarnych. Specjalne grupy adresowe mogą być przypisane do reakcji alarmowych z najwyższym priorytetem w strukturze programowania ETS.

Home Assistant: jako platforma open-source, HA oferuje integrację przez moduły wejść GPIO (np. z Raspberry Pi) lub przez dedykowane interfejsy IP. Wymaga jednak szczególnej uwagi przy kwestiach bezpieczeństwa i niezawodności – dla instalacji profesjonalnych zaleca się certyfikowane rozwiązania sprzętowe.

Podsumowanie

Integracja systemu sygnalizacji pożaru z automatyką inteligentnego domu to zadanie wymagające wiedzy zarówno z zakresu przepisów przeciwpożarowych, jak i nowoczesnych technologii automatyki budynkowej. Kluczową zasadą pozostaje bezwzględna autonomia SSP – system musi działać niezależnie i niezawodnie w każdych warunkach. Automatyka budynkowa może i powinna reagować na alarmy pożarowe, ale nigdy nie może ingerować w działanie SSP.

Prawidłowo zaprojektowana i wykonana integracja znacząco podnosi poziom bezpieczeństwa obiektu, skraca czas reakcji na zagrożenie i może uratować życie. Dlatego warto podejść do tego tematu z należytą starannością, korzystając z wiedzy doświadczonych projektantów i rzeczoznawców ds. zabezpieczeń przeciwpożarowych.
