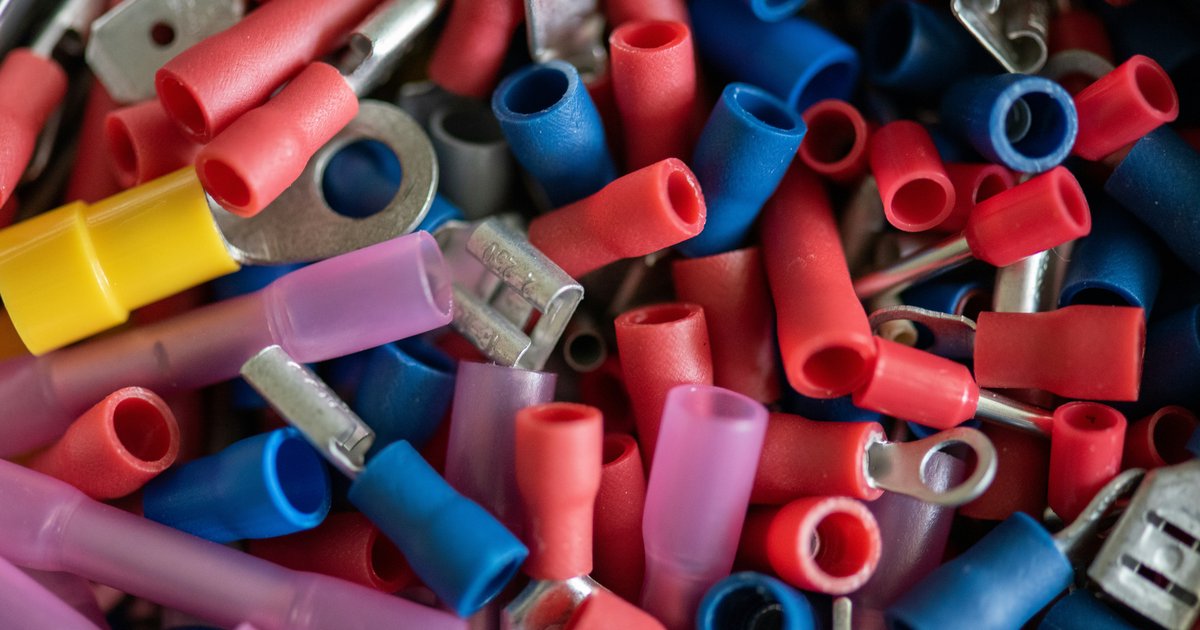

Materiały termokurczliwe – rękawki, kapturki i rury

Czym są materiały termokurczliwe i jak działają?

Materiały termokurczliwe to tworzywa sztuczne – najczęściej polietylen, polichlorek winylu (PVC), fluoropolimery lub elastomery – które pod wpływem temperatury kurczą się w sposób kontrolowany, dopasowując się ściśle do kształtu izolowanego elementu. Zjawisko to wynika ze specjalnej struktury molekularnej materiału, która podczas podgrzewania do określonej temperatury aktywacji powraca do pierwotnego, bardziej skompresowanego stanu.

W procesie produkcji polimer jest najpierw ogrzewany, formowany i rozciągany radialnie, a następnie szybko schładzany, co „zamraża" jego strukturę w rozciągniętym stanie – producenci nazywają to pamięcią kształtu materiału. Dopiero ponowne podgrzanie do temperatury aktywacji uwalnia naprężenia wewnętrzne i pozwala materiałowi wrócić do stanu wyjściowego, czyli skurczyć się na powierzchni izolowanego elementu. Dzięki temu materiały termokurczliwe tworzą warstwę izolacyjną, która nie odkleja się i nie przesuwa się z czasem, w przeciwieństwie do taśmy izolacyjnej.

Stopień kurczliwości, zwany współczynnikiem kurczenia, jest jednym z kluczowych parametrów tych materiałów. Najpopularniejsze produkty dostępne na rynku mają współczynnik kurczenia 2:1, co oznacza, że średnica produktu zmniejsza się o połowę. W bardziej wymagających zastosowaniach stosuje się materiały o współczynniku 3:1, 4:1, a nawet 6:1, które pozwalają objąć elementy o bardzo zróżnicowanych średnicach – na przykład złącze o nieregularnym profilu lub kilka żył o różnych przekrojach jednym odcinkiem rury.

Montaż materiałów termokurczliwych wymaga zastosowania źródła ciepła – najczęściej jest to opalarko-lutownica z dyszą rozpraszającą, pistolet gorącego powietrza lub palnik gazowy. Temperatura aktywacji zależy od rodzaju materiału i wynosi zazwyczaj od 70°C do nawet 200°C w przypadku specjalistycznych produktów wysokotemperaturowych. Warto pamiętać, że przegrzanie PVC prowadzi do wydzielania szkodliwych gazów zawierających chlorowodór, dlatego prace należy wykonywać w dobrze wentylowanym pomieszczeniu, a przy większych ilościach materiału – z zastosowaniem wyciągu miejscowego.

Rodzaje materiałów termokurczliwych i ich zastosowania

Rury termokurczliwe

Rury termokurczliwe to najbardziej uniwersalny produkt z tej grupy. Dostępne są w postaci odcinków lub na szpulach, w szerokim zakresie średnic – od ułamków milimetra po kilkadziesiąt centymetrów. Standardowe rury termokurczliwe z polietylenu sieciowanego doskonale sprawdzają się przy izolowaniu i oznaczaniu przewodów, zabezpieczaniu złącz lutowanych oraz kabelkowych, ochronie styków wtyczek i gniazd przed wilgocią i uszkodzeniami mechanicznymi.

W instalacjach elektrycznych rury termokurczliwe stosuje się powszechnie do:

• Izolowania i oznaczania przewodów w tablicach rozdzielczych
• Zabezpieczania miejsc łączenia kabli
• Ochrony końcówek kablowych przed korozją i wilgocią
• Izolowania szyn zbiorczych w rozdzielnicach
• Naprawy uszkodzonej izolacji przewodów

Szczególnie cenione są rury termokurczliwe z klejem (tzw. rury dwuwarstwowe lub z wypełnieniem klejowym). Po skurczeniu klej rozpuszcza się i wypełnia wszystkie szczeliny, zapewniając szczelność na poziomie IP67 lub wyższym. To rozwiązanie niezastąpione w instalacjach narażonych na działanie wody, wilgoci i chemikaliów. Warto zwrócić uwagę, że klej topi się w innej, zazwyczaj niższej temperaturze niż temperatura skurczu samej rury – producenci podają to na etykiecie i należy trzymać źródło ciepła na danym odcinku dłużej, dopóki klej nie zacznie wyraźnie wypływać z obu końców.

Przy zakupie rur termokurczliwych warto zwrócić uwagę na oznaczenia zgodności z normami, np. z serią norm IEC 60684 lub wojskową specyfikacją MIL-DTL-23053, które gwarantują powtarzalne parametry mechaniczne i elektryczne produktu. Rury niesygnowane, sprzedawane jako „uniwersalne", bywają wykonane z tworzyw o niższej jakości i mogą pękać przy niższych temperaturach niż deklarowane.

Rękawki termokurczliwe

Rękawki termokurczliwe, nazywane również końcówkami kablowymi lub nasadkami, to krótkie odcinki rury zamknięte z jednej strony. Stosuje się je przede wszystkim do zabezpieczania końców kabli i przewodów przed wilgocią, korozją oraz przypadkowym dotykiem przy otwartych, nieprzyłączonych końcówkach.

W praktyce elektrycznej rękawki termokurczliwe są niezbędne przy:

• Zabezpieczaniu nieużywanych końców kabli podczas przechowywania i transportu
• Ochronie końców kabli w instalacjach zewnętrznych i przemysłowych
• Izolowaniu indywidualnych żył wielożyłowych kabli po odcięciu
• Uszczelnianiu połączeń w instalacjach fotowoltaicznych i innych narażonych na działanie warunków atmosferycznych

Rękawki produkowane są w wielu wersjach materiałowych – standardowe z polietylenu sieciowanego sprawdzą się w typowych instalacjach elektrycznych, natomiast do zastosowań wymagających odporności na paliwa, oleje i agresywne chemikalia zaleca się wybór produktów z fluoroelastomeru (FKM) lub PVDF. Przy zabezpieczaniu końcówek akumulatorów oraz baterii trakcyjnych stosuje się rękawki o zwiększonej wytrzymałości mechanicznej, ponieważ w tych miejscach dochodzi do wibracji i ciągłego naprężania izolacji podczas eksploatacji. Dobrą praktyką jest dobór długości rękawka tak, by po skurczeniu zakrywał on minimum 10–15 mm nieizolowanego odcinka żyły poza samym końcem kabla, co daje margines na ewentualne przesunięcia podczas transportu.

Kapturki termokurczliwe

Kapturki termokurczliwe to produkty dedykowane przede wszystkim do zabezpieczania głowic kablowych, końcówek szyn zbiorczych oraz elementów instalacji narażonych na działanie czynników zewnętrznych. W odróżnieniu od prostych rękawek, kapturki mają bardziej złożoną geometrię – są przestrzennie uformowane, co pozwala im dopasować się do nieregularnych kształtów.

Zastosowania kapturków termokurczliwych w instalacjach elektrycznych to przede wszystkim:

• Uszczelnianie i izolowanie końców szyn miedzianych i aluminiowych
• Ochrona głowic kablowych w rozdzielnicach SN i WN
• Zabezpieczanie złączy i rozgałęzień kablowych
• Izolowanie końców termopary i czujników temperatury
• Ochrona końcówek akumulatorów i ogniw elektrochemicznych

Kapturki termokurczliwe z wypełnieniem klejowym zapewniają doskonałą szczelność i są szczególnie cenione w instalacjach morskich, chemicznych i wszędzie tam, gdzie agresywne środowisko może zagrażać trwałości instalacji. W przypadku kapturków formowanych na trójniki i rozgałęzienia kabli wielożyłowych istotne jest zachowanie odpowiedniej sekwencji podgrzewania – zaczyna się od centralnego rdzenia rozgałęzienia, a następnie przechodzi na poszczególne „ramiona", tak aby uniknąć powstawania pustych przestrzeni w miejscu połączenia żył.

Jak prawidłowo dobierać materiały termokurczliwe?

Właściwy dobór materiałów termokurczliwych ma kluczowe znaczenie dla bezpieczeństwa i trwałości instalacji. Podczas wyboru należy wziąć pod uwagę kilka podstawowych parametrów, a błąd na tym etapie trudno naprawić po zamontowaniu produktu – rury już skurczonej nie da się ponownie rozciągnąć.

Średnica wewnętrzna przed i po skurczeniu

Kluczowym parametrem jest stosunek średnicy wewnętrznej rury przed skurczeniem do jej średnicy po skurczeniu. Przed montażem średnica wewnętrzna produktu powinna być nieco większa niż największy wymiar izolowanego elementu, natomiast średnica po skurczeniu powinna być mniejsza niż wymiar tego elementu. Przyjmuje się, że luz montażowy powinien wynosić co najmniej 20% ponad średnicę izolowanego elementu, a skurcz powinien zapewnić pewny docisk do podłoża.

W praktyce oznacza to konieczność dokładnego zmierzenia elementu suwmiarką przed zamówieniem materiału, a nie „na oko" – zbyt mała rura po prostu nie wejdzie na złącze albo pękanie w trakcie skurczu, a zbyt duża nie skurczy się do końca i nie da wystarczającego docisku, przez co pod izolacją może utrzymywać się wilgoć.

Temperatura pracy

Materiały termokurczliwe są produkowane z różnych tworzyw, co determinuje ich zakres temperatury pracy. Standardowy polietylen sieciowany (XLPE) zapewnia ciągłą pracę w temperaturach od -55°C do +125°C. Do zastosowań w wyższych temperaturach stosuje się PVDF (do +175°C) lub PTFE (do +260°C). W środowiskach o ekstremalnie niskich temperaturach poleca się materiały z elastomeru silikonowego, zachowujące elastyczność nawet przy -65°C.

Dobierając materiał, warto uwzględniać nie tylko temperaturę otoczenia, ale też temperaturę roboczą samego przewodu – kabel obciążony prądem bliskim maksymalnej obciążalności długotrwałej może się nagrzewać znacznie bardziej niż wynika to z temperatury powietrza wokół niego.

Odporność chemiczna i środowiskowa

W przypadku instalacji narażonych na kontakt z substancjami chemicznymi, paliwami, smarami czy agresywnymi mediami niezbędne jest zastosowanie materiałów o odpowiedniej odporności chemicznej. Fluoropolimery (FEP, PVDF) i fluoroelastomery (FKM) charakteryzują się doskonałą odpornością na większość chemikaliów i są stosowane w instalacjach przemysłowych, laboratoryjnych i morskich. Standardowy polietylen, choć odporny na wilgoć, nie sprawdzi się w kontakcie z rozpuszczalnikami organicznymi czy paliwami – w takim środowisku ulega pęcznieniu i utracie właściwości izolacyjnych, co w skrajnym przypadku może doprowadzić do przebicia elektrycznego.

Wymagania elektryczne

Napięcie przebicia i rezystywność skrośna to parametry decydujące o zdolności materiału do pełnienia funkcji izolacyjnej. Dla standardowych instalacji elektrycznych niskiego napięcia (do 1 kV) wystarczające są typowe rury termokurczliwe z polietylenu o napięciu przebicia powyżej 600 V/mm. W instalacjach średniego napięcia wymagane są specjalistyczne materiały z odpowiednio zwiększoną odpornością dielektryczną i rezystywnością powierzchniową – dobór wyłącznie „na podstawie koloru czy średnicy" bez sprawdzenia karty katalogowej produktu jest błędem, który może skończyć się przebiciem izolacji pod obciążeniem.

Techniki montażu – praktyczne wskazówki

Zanim przystąpimy do termokurczenia jakiegokolwiek elementu instalacji elektrycznej, obwiązkowo należy odłączyć zasilanie i sprawdzić brak napięcia odpowiednim wskaźnikiem – termokurczenie na elemencie pod napięciem to praca przy czynnej instalacji, którą wolno wykonywać tylko osobom z odpowiednimi uprawnieniami i przy zachowaniu procedur bezpieczeństwa właściwych dla prac pod napięciem. W warunkach domowych i typowych pracach warsztatowych zasada jest jedna: najpierw wyłączamy obwód, dopiero potem sięgamy po opalarkę.

Dobór źródła ciepła

Wybór właściwego narzędzia do termokurczenia ma istotny wpływ na jakość wykonanej izolacji. Pistolet gorącego powietrza z regulacją temperatury i wymienną dyszą to najwygodniejsze rozwiązanie w warsztacie elektrycznym – pozwala precyzyjnie kontrolować temperaturę i kierunek przepływu powietrza. Palnik gazowy jest niezastąpiony w terenie, jednak wymaga większej wprawy, aby uniknąć przegrzania materiału lub nierównomiernego skurczu. Do drobnych prac serwisowych, np. przy pojedynczych złączach lutowanych, wystarcza również zapalniczka piezoelektryczna z regulowanym płomieniem, choć nie daje ona takiej kontroli temperatury jak dedykowane narzędzia.

Technika podgrzewania

Prawidłowe termokurczenie powinno przebiegać od środka ku końcom rury lub od jednego końca do drugiego, nigdy od zewnątrz do środka, co mogłoby uwięzić powietrze wewnątrz izolacji. Ruch źródła ciepła powinien być równomierny i okrężny, aby zapewnić równomierne nagrzewanie całego obwodu rury. Należy unikać bezpośredniego kontaktu płomienia z materiałem – optymalna odległość palnika od materiału to 3–5 cm. Zbyt bliskie przyłożenie źródła ciepła powoduje miejscowe przypalenie i pęcherze, a zbyt duży dystans wydłuża czas pracy i zwiększa ryzyko nierównomiernego skurczu.

Podczas pracy z opalarką warto pamiętać o ochronie rąk i oczu – gorące powietrze wydostające się z dyszy ma temperaturę nawet kilkuset stopni Celsjusza i przy nieuwadze łatwo o poparzenie, zwłaszcza w ciasnych rozdzielnicach, gdzie przestrzeń manewrowa jest ograniczona.

Przygotowanie podłoża

Powierzchnia, na którą nakładamy materiał termokurczliwy, powinna być czysta, sucha i wolna od tłuszczu. Zanieczyszczenia mogą uniemożliwić prawidłowe przyleganie materiału, szczególnie w przypadku produktów z wypełnieniem klejowym. Przed montażem zaleca się przetarcie izolowanego elementu środkiem odtłuszczającym, a w przypadku bardzo gładkich powierzchni – delikatne szorstkowanie. Ostre krawędzie i zadziory, np. na złączach zaprasowanych, warto stępić pilnikiem, ponieważ mogą przebić lub rozerwać skurczoną już rurę.

Kontrola jakości

Po zakończeniu termokurczenia należy sprawdzić, czy materiał równomiernie przylega do izolowanego elementu na całej długości, czy nie ma pęcherzy powietrza ani nierównomiernie skurczonych miejsc. W przypadku produktów z klejem charakterystycznym sygnałem prawidłowego wykonania jest wyciek kleju z końców rury lub kapturka, świadczący o wypełnieniu wszystkich szczelin. Warto również delikatnie ucisnąć skurczoną izolację palcem – prawidłowo wykonana powinna być sprężysta i ściśle przylegać, bez luźnych fragmentów, które można podważyć paznokciem.

Oznaczenia i kolory – kodowanie informacji w instalacjach

Rury termokurczliwe dostępne są w pełnej gamie kolorów, co pozwala na ich wykorzystanie do oznaczania przewodów zgodnie z normami elektrycznymi. Zgodnie z polską normą PN-HD 60364-5-51 oraz europejską normą CENELEC, kolory izolacji żył mają ściśle określone znaczenie:

• Żółto-zielony – przewód ochronny PE lub PEN
• Niebieski – przewód neutralny N
• Brązowy – faza L1
• Czarny – faza L2
• Szary – faza L3

Rury termokurczliwe są doskonałym narzędziem do oznaczania lub przebarwiania przewodów, które ze względu na oryginalny kolor izolacji nie spełniają wymagań normy. Szczególnie praktyczne jest to przy adaptacji istniejących instalacji lub przy pracy z przewodami importowanymi o niestandardowych kolorach – zamiast wymieniać cały odcinek kabla, wystarczy nałożyć krótki, kilkucentymetrowy odcinek rury w prawidłowym kolorze na widoczny fragment żyły przy zaciskach.

Oprócz koloru, przydatne są także rury z możliwością nadruku – oznaczeń literowych, numerycznych lub symboli, które ułatwiają identyfikację obwodów podczas serwisowania i konserwacji instalacji. W rozdzielnicach przemysłowych i budynkowych stosuje się je do numerowania żył zgodnie ze schematem elektrycznym, co znacząco skraca czas lokalizowania usterki przez elektryka, który nie uczestniczył w pierwotnym montażu.

Materiały termokurczliwe w instalacjach specjalistycznych

Instalacje fotowoltaiczne

Systemy fotowoltaiczne stawiają przed materiałami termokurczliwymi szczególne wymagania – muszą być odporne na promieniowanie UV, duże wahania temperatury oraz wilgoć. Do instalacji PV zaleca się stosowanie rur termokurczliwych z UV-stabilizowanego polietylenu lub PVDF, a wszystkie połączenia powinny być zabezpieczone produktami z wypełnieniem klejowym zapewniającymi szczelność IP68. Warto pamiętać, że złącza na dachu lub elewacji są nasłonecznione praktycznie cały dzień w sezonie letnim, więc materiał bez stabilizacji UV z czasem staje się kruchy i pęka, tracąc funkcję ochronną właśnie tam, gdzie jest najbardziej potrzebna.

Instalacje przemysłowe i morskie

W środowiskach przemysłowych i morskich kluczowa jest odporność na chemikalia, wibracje i korozję. Produkty z fluoropolimerów i elastomerów silikonowych spełniają te wymagania, zapewniając trwałość nawet w najtrudniejszych warunkach. Warto zwrócić uwagę na specjalne kapturki i rury termokurczliwe z powłokami antygrzybicznymi lub antykorozyjnymi, przeznaczone do środowisk o szczególnie agresywnym oddziaływaniu – np. w instalacjach nadbrzeżnych, gdzie mgła solna przyspiesza korozję galwaniczną złączy aluminiowych i miedzianych.

Elektroenergetyka

W liniach elektroenergetycznych średniego i wysokiego napięcia stosuje się specjalistyczne zestawy termokurczliwe do wykonywania muf i głowic kablowych. Produkty te, wykonane z elastomeru EPDM lub silikonu o odpowiednich parametrach elektrycznych, zapewniają bezpieczną izolację w miejscach łączenia i zakończenia kabli SN i WN. Montaż takich zestawów wymaga specjalistycznej wiedzy i uprawnień SEP w odpowiedniej grupie – to nie jest praca, którą można wykonać metodą prób i błędów, ponieważ nieprawidłowo wykonana mufa lub głowica na kablu SN grozi przebiciem izolacji, pożarem rozdzielnicy lub porażeniem osób obsługujących instalację. Producenci zestawów muf termokurczliwych dostarczają szczegółowe instrukcje montażu krok po kroku, a odstępstwo od nich – choćby dotyczące kolejności nakładania elementów czy temperatury podgrzewania – może unieważnić parametry dielektryczne całego zestawu.

Podsumowanie

Materiały termokurczliwe – rury, rękawki i kapturki – to produkty, które powinny znaleźć się w wyposażeniu każdego elektryka. Ich prawidłowe zastosowanie podnosi jakość, bezpieczeństwo i estetykę wykonywanych instalacji, a szeroki wybór typów i materiałów pozwala dobrać odpowiedni produkt do niemal każdego zastosowania. Kluczem do sukcesu jest właściwy dobór parametrów technicznych – współczynnika kurczenia, temperatury pracy, odporności chemicznej i parametrów elektrycznych – oraz zachowanie prawidłowej techniki montażu, zawsze przy odłączonym zasilaniu i z zachowaniem podstawowych zasad bezpieczeństwa pracy z gorącym powietrzem lub otwartym płomieniem. Inwestycja w dobrej jakości materiały termokurczliwe zwraca się wielokrotnie w postaci trwałości i niezawodności wykonanych instalacji elektrycznych, a przy pracach na kablach średniego i wysokiego napięcia decyzję o samodzielnym montażu należy zawsze pozostawić osobom z odpowiednimi uprawnieniami SEP.
