Wymagania normy PN-EN 61439 dla rozdzielnic nn – co musi wiedzieć każdy projektant i wykonawca
Rozdzielnice niskonapięciowe stanowią jeden z najważniejszych elementów każdej instalacji elektrycznej. To właśnie od ich jakości, prawidłowego doboru i wykonania zależy bezpieczeństwo całego systemu elektroenergetycznego. Norma PN-EN 61439 (będąca polską wersją normy europejskiej EN 61439) zastąpiła wcześniejszą normę PN-EN 60439 i wprowadza szereg istotnych zmian dotyczących weryfikacji, dokumentacji oraz odpowiedzialności poszczególnych uczestników procesu budowlanego.
Struktura normy PN-EN 61439
Norma PN-EN 61439 składa się z kilku części, z których każda odnosi się do określonego rodzaju zestawu rozdzielczego:
- Część 1 – Postanowienia ogólne (zasady i definicje wspólne dla wszystkich części)
- Część 2 – Zestawy rozdzielcze do zasilania i rozdziału energii elektrycznej
- Część 3 – Tablice rozdzielcze przeznaczone do obsługi przez osoby postronne (DBO)
- Część 4 – Szczególne wymagania dla zestawów do budynków mieszkalnych i podobnych
- Część 5 – Zestawy rozdzielcze do dystrybucji energii w sieciach publicznych
- Część 6 – Zestawy rozdzielcze szyn zbiorczych
- Część 7 – Zestawy rozdzielcze dla zastosowań specjalnych (m.in. porty morskie, targi)
W praktyce projektowej i wykonawczej najczęściej stosowane są część 1 i część 2, które dotyczą standardowych rozdzielnic przemysłowych i obiektowych.
Kluczowe pojęcia – producent oryginalny i producent zestawu
Jedną z fundamentalnych zmian wprowadzonych przez normę PN-EN 61439 jest wyraźne rozróżnienie między dwoma kategoriami producentów:
- Producent oryginalny (OEM) – firma, która projektuje i weryfikuje oryginalny zestaw rozdzielczy, dostarcza dokumentację techniczną oraz przeprowadza badania typowe. Są to głównie wielcy producenci aparatury, tacy jak Schneider Electric, ABB, Eaton czy Siemens.
- Producent zestawu – podmiot (firma lub osoba fizyczna), który buduje rozdzielnicę na podstawie dokumentacji producenta oryginalnego. Może to być zakład prefabrykacji rozdzielnic, ale również elektryk wykonujący tablicę rozdzielczą na budowie.
To rozróżnienie ma ogromne znaczenie praktyczne – wykonawca instalacji elektrycznej, który montuje rozdzielnicę, staje się jej producentem w rozumieniu normy i ponosi pełną odpowiedzialność za zgodność zestawu z wymaganiami.
Trzy metody weryfikacji zestawu rozdzielczego
Norma PN-EN 61439 wprowadza precyzyjny system weryfikacji właściwości rozdzielnicy. Wyróżniamy trzy dopuszczalne metody:
1. Badanie (testing)
Polega na przeprowadzeniu rzeczywistych prób laboratoryjnych zgodnie z wymaganiami normy. Badania typowe mogą obejmować m.in. próby wytrzymałości temperaturowej, próby wytrzymałości dielektrycznej, próby odporności na zwarcia oraz próby stopnia ochrony IP. To najbardziej wiarygodna, ale jednocześnie kosztowna metoda weryfikacji.
2. Porównanie z zestawem wzorcowym (comparison with reference design)
Producent zestawu może wykazać zgodność swojej rozdzielnicy z wymaganiami normy poprzez porównanie z zestawem wzorcowym, który przeszedł badania typowe. Warunkiem jest jednak zachowanie parametrów konstrukcji w zakresie dopuszczonym przez producenta oryginalnego. Metoda ta jest najpowszechniej stosowana w praktyce.
3. Obliczenia (calculation/reasoning)
W uzasadnionych przypadkach dopuszcza się weryfikację przez obliczenia techniczne – np. sprawdzenie przekrojów przewodów szynowych metodą analityczną lub symulacje komputerowe. Obliczenia muszą być jednak udokumentowane i przeprowadzone zgodnie z zasadami sztuki inżynierskiej.
Wymagania dotyczące dokumentacji technicznej
Norma nakłada na producenta zestawu obowiązek sporządzenia i przechowywania szczegółowej dokumentacji technicznej. Powinna ona zawierać:
- Schematy elektryczne (jedno- i wieloliniowe)
- Dokumentację układu mechanicznego (rysunki, wymiary obudowy)
- Zestawienie zastosowanych urządzeń i komponentów
- Informacje dotyczące ciągłości obwodów ochronnych
- Potwierdzenie spełnienia wymagań w zakresie odporności na zwarcia (Icc, Ics, Icw)
- Deklarację zgodności z normą
- Protokół rutynowej kontroli (weryfikacji rutynowej)
Dokumentacja ta jest niezbędna do odbioru instalacji, ale również stanowi podstawę w przypadku ewentualnych roszczeń gwarancyjnych lub sporów prawnych.

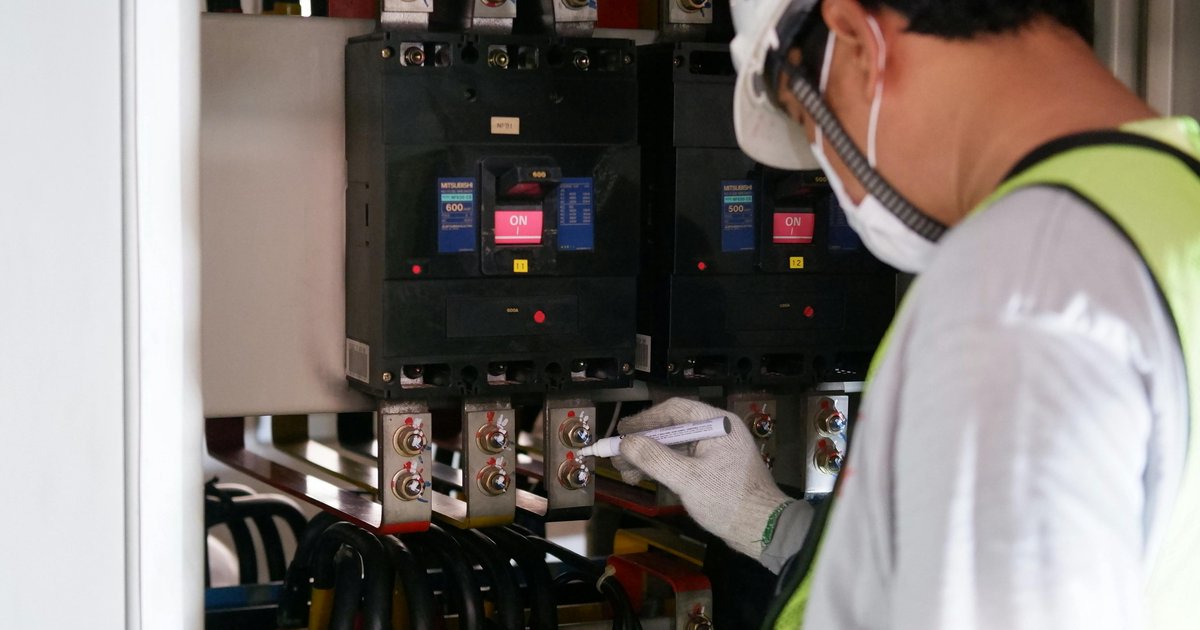

Weryfikacja rutynowa – obowiązek wykonawcy
Każda rozdzielnica przed oddaniem do eksploatacji musi przejść weryfikację rutynową. W odróżnieniu od badań typowych, które przeprowadza się raz dla danego projektu, weryfikacja rutynowa wykonywana jest dla każdego egzemplarza zestawu rozdzielczego. Obejmuje ona:
- Oględziny – sprawdzenie poprawności wykonania połączeń, dobranie aparatury, oznaczenia przewodów
- Sprawdzenie ciągłości obwodów ochronnych i wyrównawczych
- Próbę wytrzymałości dielektrycznej lub pomiar rezystancji izolacji
- Sprawdzenie okablowania, działania elektrycznego i blokad mechanicznych
Wyniki weryfikacji rutynowej należy odnotować w protokole, który jest integralną częścią dokumentacji zestawu. Brak tego dokumentu oznacza, że rozdzielnica formalnie nie spełnia wymagań normy.
Odporność na zwarcia – parametr krytyczny
Jednym z najtrudniejszych technicznie aspektów normy PN-EN 61439 jest wymaganie dotyczące odporności zestawu na prądy zwarciowe. Norma wprowadza kilka parametrów:
- Icc – znamionowy warunkowy prąd zwarciowy (prąd zwarciowy, na który zestaw jest odporny przy zabezpieczeniu zewnętrznym)
- Ics – znamionowy prąd zwarciowy wyłączalny (dotycząca wyłączników wewnętrznych)
- Icw – znamionowy krótkotrwały wytrzymywany prąd zwarciowy (dotyczy zestawów bez automatycznych wyłączników lub z selektywnym zabezpieczeniem)
Projektant musi dobrać aparaturę zabezpieczającą i przekroje szyn w taki sposób, aby rozdzielnica wytrzymała spodziewany prąd zwarciowy w miejscu instalacji. Jest to szczególnie istotne w przypadku rozdzielnic głównych (RG) umieszczanych blisko transformatora, gdzie prądy zwarciowe mogą sięgać kilkudziesięciu kiloamperów.
Stopień ochrony IP i IK
Norma PN-EN 61439 wymaga, aby zestaw rozdzielczy zapewniał odpowiedni stopień ochrony przed przenikaniem ciał obcych, pyłu i wody (IP) oraz przed uderzeniami mechanicznymi (IK). Wymagany stopień ochrony zależy od warunków środowiskowych miejsca instalacji:
- IP20 – pomieszczenia elektryczne dostępne wyłącznie dla personelu wykwalifikowanego (np. rozdzielnie)
- IP44 – pomieszczenia wilgotne, pralnie, garaże
- IP55 lub wyższy – instalacje zewnętrzne lub narażone na bezpośrednie działanie wody
Producent zestawu musi udowodnić, że ostateczna rozdzielnica (po wykonaniu otworów kablowych, montażu aparatów itp.) nadal spełnia deklarowany stopień IP. Często zdarza się, że niestaranne uszczelnienie przepustów kablowych obniża rzeczywisty stopień ochrony poniżej wymaganego.
Temperatura w obudowie – obliczenia cieplne
Norma przykłada dużą wagę do zapewnienia prawidłowej temperatury pracy aparatury wewnątrz rozdzielnicy. Aparaty elektryczne wydzielają ciepło, które musi być skutecznie odprowadzone – w przeciwnym razie dochodzi do przeciążeń termicznych i skrócenia żywotności urządzeń.
Producent zestawu powinien przeprowadzić obliczenia bilansu cieplnego (lub skorzystać z narzędzi kalkulacyjnych dostarczanych przez producentów obudów i aparatury). Jeżeli temperatura wewnątrz obudowy przekracza dopuszczalne wartości, konieczne jest zastosowanie wentylacji wymuszonej lub klimatyzacji.
Jako zasadę praktyczną przyjmuje się, że temperatura wewnątrz rozdzielnicy nie powinna przekraczać temperatury otoczenia o więcej niż 25–30°C, co wynika z dopuszczalnych temperatur pracy zacisków aparatów.
Odpowiedzialność projektanta i wykonawcy w praktyce
Norma PN-EN 61439 precyzyjnie rozgranicza odpowiedzialność między uczestnikami procesu:
- Projektant określa wymagania dla zestawu rozdzielczego: moc, prądy znamionowe, stopień ochrony, odporność na zwarcia, wyposażenie. Błędnie dobrana rozdzielnica może nie spełnić wymagań normy nawet przy poprawnym wykonaniu.
- Wykonawca (producent zestawu) jest odpowiedzialny za wykonanie rozdzielnicy zgodnie z dokumentacją i wymaganiami normy, przeprowadzenie weryfikacji rutynowej oraz sporządzenie pełnej dokumentacji.
- Inwestor lub inspektor nadzoru powinien żądać przekazania pełnej dokumentacji technicznej rozdzielnicy, w tym protokołów weryfikacji rutynowej i deklaracji zgodności.
Najczęstsze błędy przy stosowaniu normy
W praktyce zawodowej najczęściej spotykane uchybienia dotyczące PN-EN 61439 to:
- Brak dokumentacji – budowa rozdzielnicy bez schematu elektrycznego i protokołu rutynowej weryfikacji
- Przekroczenie dopuszczalnych prądów – montaż aparatów o wyższych prądach znamionowych niż przewidziane przez producenta obudowy/systemu
- Nieprawidłowe uszczelnienie przepustów kablowych – obniżenie deklarowanego stopnia IP
- Brak ciągłości PE – niepodłączenie metalowych elementów obudowy do szyny PE
- Nieuwzględnienie korekcji prądowej – montaż aparatów z pominięciem wpływu temperatury otoczenia i nagromadzenia ciepła w obudowie
- Stosowanie elementów niespełniających wymagań – używanie aparatów bez certyfikatów lub niezgodnych z dokumentacją typowego projektu producenta
Podsumowanie – praktyczne wskazówki
Norma PN-EN 61439 to dokument obowiązkowy dla każdego, kto zajmuje się projektowaniem, budową lub odbiorem rozdzielnic niskonapięciowych. Jej prawidłowe stosowanie wymaga znajomości zarówno aspektów technicznych, jak i proceduralnych. Kluczowe wnioski dla projektantów i wykonawców:
- Zawsze sprawdzaj, czy dobrana obudowa i system szyn zbiorczych posiadają badania typowe potwierdzające wymagane parametry
- Korzystaj z narzędzi obliczeniowych i dokumentacji technicznej producentów oryginalnych
- Sporządzaj i przechowuj pełną dokumentację dla każdej wykonanej rozdzielnicy
- Przeprowadzaj i protokołuj weryfikację rutynową przed oddaniem rozdzielnicy do eksploatacji
- Pamiętaj, że jako wykonawca jesteś producentem zestawu i ponoszisz pełną odpowiedzialność za jego zgodność z normą
Stosowanie normy PN-EN 61439 nie jest jedynie formalnością – to gwarancja bezpieczeństwa użytkowników instalacji elektrycznej i ochrona prawna dla wykonawcy. Inwestycja w wiedzę z tego zakresu zwraca się wielokrotnie w postaci profesjonalnych realizacji i braku problemów podczas odbiorów i eksploatacji.
