Dlaczego instalacja elektryczna w serwerowni wymaga szczególnego podejścia?

Pomieszczenie serwerowni – nawet w wydaniu domowym – to środowisko o wyjątkowo wysokich wymaganiach co do jakości i niezawodności zasilania. Serwery, macierze dyskowe, switche i routery to urządzenia, które pracują nieprzerwanie przez całą dobę, siedem dni w tygodniu. Każda awaria zasilania może skutkować utratą danych, uszkodzeniem sprzętu lub kosztownymi przestojami. Dlatego instalacja elektryczna w takim pomieszczeniu musi być zaprojektowana z myślą o ciągłości działania, ochronie przed przepięciami i właściwym zarządzaniem ciepłem.

W odróżnieniu od zwykłych pomieszczeń biurowych czy mieszkalnych, serwerownia generuje stałe, wysokie obciążenie elektryczne. Urządzenia IT nie tolerują wahań napięcia, mikroprzerw w zasilaniu ani zanieczyszczeń sieciowych. To właśnie dlatego każdy element instalacji – od rozdzielnicy przez okablowanie po gniazdka – powinien być dobrany z odpowiednim zapasem mocy i zgodnie z obowiązującymi normami.

Dedykowane obwody elektryczne – fundament instalacji

Pierwszym i najważniejszym krokiem podczas projektowania instalacji elektrycznej w domowej serwerowni jest wydzielenie dedykowanych obwodów zasilających. Oznacza to, że sprzęt serwerowy nie powinien być podłączony do tych samych obwodów, które obsługują inne urządzenia domowe, takie jak pralka, zmywarka czy kuchenka mikrofalowa.

Jak zaprojektować dedykowane obwody?

Zacznij od obliczenia całkowitego poboru mocy wszystkich urządzeń, które mają znaleźć się w serwerowni. Uwzględnij serwery, NAS-y, sprzęt sieciowy, klimatyzację, oświetlenie awaryjne i oczywiście UPS-y. Do obliczonej wartości dodaj minimum 20–30% rezerwy, aby obwody nie pracowały na granicy swoich możliwości.

Standardem dla domowej serwerowni są obwody 230 V / 16 A lub 230 V / 32 A, w zależności od planowanego obciążenia. Jeśli łączna moc sprzętu przekracza kilka kilowatów, warto rozważyć wprowadzenie zasilania trójfazowego, co pozwoli równomierniej rozłożyć obciążenie i zapewni większą elastyczność w przyszłości.

Przewody powinny być dobrane zgodnie z normą PN-HD 60364, a ich przekrój musi odpowiadać prądowi zabezpieczenia. Dla obwodu 16 A stosuje się zazwyczaj przewód o przekroju 2,5 mm², natomiast dla obwodów 32 A – 4 mm² lub 6 mm². Długość trasy kablowej ma znaczenie – im dłuższy przewód, tym większy spadek napięcia, dlatego serwerownia powinna być możliwie blisko głównej rozdzielnicy.

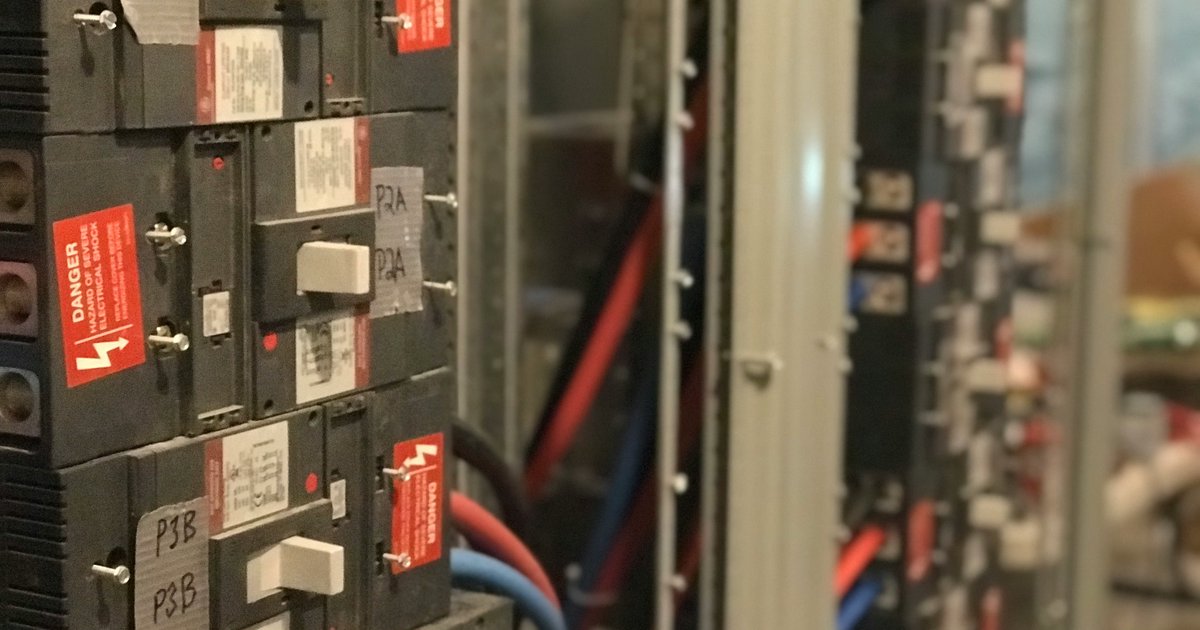

Rozdzielnica dedykowana dla serwerowni

Zdecydowanie zaleca się zainstalowanie osobnej rozdzielnicy dla serwerowni, zasilanej bezpośrednio z rozdzielnicy głównej. Taka rozdzielnica powinna zawierać:

  • Wyłącznik główny (główny bezpiecznik) o odpowiednim prądzie znamionowym
  • Osobne zabezpieczenia nadprądowe dla każdego obwodu
  • Wyłączniki różnicowoprądowe (RCD) chroniące przed porażeniem elektrycznym
  • Ochronniki przepięciowe klasy I+II lub co najmniej klasy II
  • Miejsce na przyszłą rozbudowę (minimum 30% wolnych miejsc)

Ochronniki przepięciowe to element absolutnie niezbędny. Przepięcia w sieci energetycznej – spowodowane wyładowaniami atmosferycznymi, pracą silników elektrycznych czy przełączeniami w sieci – mogą w ułamku sekundy zniszczyć kosztowny sprzęt serwerowy.

System UPS – nieprzerwalność zasilania w praktyce

UPS, czyli zasilacz awaryjny (ang. Uninterruptible Power Supply), to urządzenie, które chroni sprzęt IT przed skutkami awarii zasilania. W domowej serwerowni UPS pełni kilka kluczowych funkcji: zapewnia zasilanie podczas przerw w dostawie energii, stabilizuje napięcie i filtruje zakłócenia sieciowe.

Rodzaje UPS-ów – który wybrać?

Na rynku dostępne są trzy główne typy UPS-ów:

UPS offline (standby) – najtańszy i najprostszy. Przełącza się na zasilanie bateryjne dopiero po wykryciu zaniku napięcia. Czas przełączenia wynosi od 4 do 20 ms, co w przypadku większości nowoczesnych zasilaczy serwerowych jest wystarczające, ale nie dla wszystkich aplikacji krytycznych.

UPS line-interactive – wyposażony w autotransformator, który koryguje wahania napięcia bez angażowania baterii. Przełączenie na baterię trwa zazwyczaj od 2 do 10 ms. To popularny wybór dla domowych serwerowni, oferujący dobry kompromis między ceną a funkcjonalnością.

UPS online (podwójna konwersja) – najwyższy poziom ochrony. Urządzenia podłączone do takiego UPS-a zawsze zasilane są przez falownik, co oznacza całkowitą izolację od sieci energetycznej i zerowy czas przełączenia. To rozwiązanie idealne dla środowisk wymagających najwyższej niezawodności, choć wiąże się z wyższym kosztem zakupu i nieco wyższą stratą energii.

Jak dobrać moc UPS-a?

Moc UPS-a podaje się w VA (volt-amperach) lub watach. Należy pamiętać, że moc pozorna (VA) różni się od mocy czynnej (W) – współczynnik mocy dla typowych urządzeń IT wynosi 0,6–0,9. Zsumuj pobór mocy wszystkich urządzeń, które mają być chronione przez UPS, a następnie pomnóż tę wartość przez 1,25–1,5, aby uzyskać wymaganą moc UPS-a z odpowiednią rezerwą.

Ważne jest również określenie wymaganego czasu podtrzymania. Czy wystarczą Ci 5–10 minut na bezpieczne zamknięcie systemów, czy potrzebujesz 30–60 minut lub więcej, aby poczekać na powrót zasilania? Dłuższy czas podtrzymania wymaga większej baterii lub zastosowania zewnętrznych modułów bateryjnych (EBM).

Lokalizacja UPS-a i wymagania elektryczne

UPS-y serwerowe to często ciężkie urządzenia – model o mocy 3 kVA z rozszerzonymi bateriami może ważyć ponad 100 kg. Przed montażem upewnij się, że podłoga wytrzyma takie obciążenie. Jeśli planujesz szafę rack, dobierz UPS w wersji rack-mount (zazwyczaj 2U–4U).

Pod względem elektrycznym UPS wymaga dedykowanego obwodu zasilającego o odpowiednim przekroju i zabezpieczeniu. Wejście UPS-a podłącza się do sieci, a wyjście – do dedykowanego obwodu lub listwy PDU (Power Distribution Unit), z której zasilany jest sprzęt IT. Listwa PDU powinna być wyposażona w zabezpieczenia i – w wersji inteligentnej – umożliwiać zdalne monitorowanie poboru mocy poszczególnych urządzeń.

Klimatyzacja serwerowni – chłodzenie jako element instalacji elektrycznej

Sprzęt serwerowy generuje znaczne ilości ciepła. Nawet stosunkowo skromna domowa serwerownia z kilkoma serwerami może produkować ciepło o mocy 1–3 kW lub więcej. Bez odpowiedniego chłodzenia temperatura w pomieszczeniu szybko wzrośnie do poziomów niebezpiecznych dla elektroniki, co prowadzi do przegrzania, błędów, a w skrajnych przypadkach – do trwałego uszkodzenia sprzętu.

Dobór klimatyzatora – moc chłodnicza

Podstawowa zasada: moc chłodnicza klimatyzatora powinna pokrywać łączną moc cieplną generowaną przez sprzęt IT, a do tego należy dodać zyski ciepła od otoczenia (ściany, okna, oświetlenie). W praktyce przyjmuje się, że moc klimatyzatora powinna być co najmniej równa łącznej mocy elektrycznej pobieranej przez urządzenia w serwerowni.

Dla domowych serwerowni najczęściej stosuje się klimatyzatory typu split. Jednostka wewnętrzna montowana jest w pomieszczeniu serwerowni, jednostka zewnętrzna – na zewnątrz budynku. Wybierając klimatyzator, zwróć uwagę na:

  • Klasę energetyczną (im wyższa, tym niższe koszty eksploatacji)
  • Poziom głośności jednostki wewnętrznej
  • Możliwość pracy w trybie chłodzenia przez całą dobę
  • Funkcję automatycznego restartu po przerwie w zasilaniu
  • Dostępność serwisu i części zamiennych

Instalacja elektryczna klimatyzatora

Klimatyzator wymaga własnego, dedykowanego obwodu elektrycznego. W zależności od mocy urządzenia może to być obwód jednofazowy 16 A lub 32 A, a w przypadku większych urządzeń – trójfazowy. Przewód zasilający powinien być prowadzony bezpośrednio od rozdzielnicy, z odpowiednim zabezpieczeniem nadprądowym i różnicowoprądowym.

Warto podłączyć klimatyzator do UPS-a lub przynajmniej do ochronnika przepięciowego. Awaria klimatyzatora spowodowana przez przepięcie może skutkować przegrzaniem serwerowni i utratą danych – to zbyt wysokie ryzyko, aby je ignorować. Niektóre rozwiązania stosują odrębny, mniejszy UPS dedykowany wyłącznie dla klimatyzatora.

Monitorowanie temperatury i automatyzacja

Nowoczesne podejście do zarządzania serwerownią zakłada ciągłe monitorowanie temperatury i wilgotności. Czujniki temperatury (np. podłączone do systemu inteligentnego domu lub dedykowanych narzędzi do monitorowania serwerowni, takich jak DCIM) pozwalają na:

  • Wykrycie awarii klimatyzacji zanim dojdzie do przegrzania
  • Automatyczne alerty na e-mail lub SMS przy przekroczeniu progu temperaturowego
  • Optymalizację pracy klimatyzatora i obniżenie kosztów energii

Niektóre zaawansowane systemy UPS oferują wbudowane wejścia dla czujników środowiskowych, co upraszcza całą infrastrukturę monitoringu.

Uziemienie i ochrona przepięciowa – aspekty bezpieczeństwa

Właściwe uziemienie to absolutna podstawa bezpiecznej instalacji elektrycznej w serwerowni. Wszystkie metalowe obudowy urządzeń, szafy rack oraz elementy konstrukcyjne pomieszczenia powinny być połączone z instalacją wyrównania potencjałów. Brak uziemienia lub jego zły stan to nie tylko ryzyko porażenia, ale także źródło zakłóceń elektromagnetycznych, które mogą negatywnie wpływać na pracę sprzętu IT.

W pomieszczeniu serwerowni zaleca się zastosowanie szyny wyrównania potencjałów (TN-S lub TT), do której podłączone są wszystkie urządzenia. Rezystancja uziemienia powinna być jak najniższa – idealnie poniżej 1 Ω.

Ochrona przed przepięciami powinna być wielostopniowa: ochronniki w rozdzielnicy głównej (klasa I), ochronniki w rozdzielnicy serwerowni (klasa II) oraz dodatkowe filtry przepięciowe w listwach PDU lub gniazdkach (klasa III). Taka kaskada zapewnia skuteczną ochronę nawet przy bezpośrednim uderzeniu pioruna w pobliżu budynku.

Planowanie i dokumentacja instalacji

Każda instalacja elektryczna w serwerowni powinna być poprzedzona dokładnym projektem i zakończona sporządzeniem dokumentacji powykonawczej. Dokumentacja ta powinna zawierać schemat elektryczny rozdzielnicy, plany tras kablowych, zestawienie urządzeń z ich poborem mocy oraz protokoły pomiarowe (rezystancja izolacji, rezystancja uziemienia, skuteczność ochrony przeciwporażeniowej).

Pamiętaj, że instalacja elektryczna musi być wykonana przez uprawnionego elektryka i odebrana zgodnie z obowiązującymi normami. Samodzielne wykonanie instalacji bez odpowiednich kwalifikacji jest nie tylko nielegalne, ale przede wszystkim niebezpieczne. Warto inwestować w jakość – tania instalacja zrealizowana bez projektu może okazać się bardzo kosztowna w przypadku awarii lub pożaru.

Podsumowanie

Instalacja elektryczna w domowej serwerowni to złożone przedsięwzięcie, które wymaga starannego planowania i uwzględnienia wielu czynników: dedykowanych obwodów z odpowiednim zapasem mocy, systemu UPS dopasowanego do wymagań sprzętu, skutecznej klimatyzacji z własnym obwodem zasilającym oraz kompleksowej ochrony przepięciowej. Inwestycja w solidną infrastrukturę elektryczną to najlepsze ubezpieczenie dla drogiego sprzętu i cennych danych przechowywanych w domowej serwerowni.
