Układanie kabli w ziemi – kompleksowy przewodnik techniczny

Linie kablowe niskiego napięcia (nn) układane w ziemi stanowią podstawowy element infrastruktury elektroenergetycznej zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Prawidłowe wykonanie takiej instalacji wymaga nie tylko odpowiednich materiałów, ale przede wszystkim przestrzegania norm technicznych, które określają głębokość układania, rodzaje stosowanych osłon oraz wymagania dotyczące przygotowania trasy kablowej. Zaniedbanie tych zasad może prowadzić do poważnych awarii, zagrożeń bezpieczeństwa, a nawet pożarów.

Podstawy prawne i normowe

Instalacje kablowe w ziemi na terenie Polski muszą być wykonywane zgodnie z obowiązującymi przepisami i normami. Kluczowe dokumenty regulujące tę tematykę to:

• PN-IEC 60364 – seria norm dotyczących instalacji elektrycznych niskiego napięcia
• PN-HD 60364-5-52 – dobór i montaż wyposażenia elektrycznego, w tym oprzewodowanie
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
• Instrukcje techniczne operatorów sieci dystrybucyjnych (np. Tauron, Energa, Enea, PGE)

Warto pamiętać, że w przypadku przyłączy energetycznych należy również uwzględnić wymagania lokalnego operatora systemu dystrybucyjnego (OSD), który może wprowadzać dodatkowe wytyczne do ogólnokrajowych norm.

Rodzaje kabli stosowanych do układania w ziemi

Nie każdy kabel nadaje się do bezpośredniego ułożenia w gruncie. Do tego celu stosuje się wyłącznie kable o odpowiedniej budowie i oznaczeniu. Najpopularniejsze typy kabli nn przeznaczonych do układania w ziemi to:

• YKY (NYY) – kabel z żyłami miedzianymi, izolacją PVC i powłoką zewnętrzną PVC; nadaje się do układania w gruncie, jednak bez pancerza wymaga dodatkowych osłon mechanicznych
• YAKY (NAYY) – wersja z żyłami aluminiowymi, tańsza, stosowana głównie w liniach dystrybucyjnych
• YKXs (N2XY) – kabel z izolacją z polietylenu usieciowanego (XLPE), o lepszych parametrach termicznych
• YKXS / YKXSżo – kable z dodatkowym pancerzem stalowym lub z żyłą ochronną, które zapewniają lepszą ochronę mechaniczną

Kabli o powłoce gumowej lub zwykłych przewodów instalacyjnych (np. YDY, LgY) nie wolno układać bezpośrednio w ziemi bez zastosowania odpowiednich osłon w postaci rur ochronnych.

Wymagana głębokość układania kabli

Głębokość ułożenia kabla w ziemi to jeden z najważniejszych parametrów decydujących o bezpieczeństwie i trwałości instalacji. Normy techniczne i instrukcje operatorów sieci określają minimalne głębokości w zależności od miejsca prowadzenia trasy:

Głębokość mierzy się zawsze od górnej krawędzi kabla lub rury ochronnej do poziomu gruntu. W miejscach, gdzie nie można zachować wymaganej głębokości ze względu na warunki terenowe (np. skały, fundamenty), konieczne jest zastosowanie dodatkowych osłon mechanicznych lub zmiana trasy.

Osłony mechaniczne – kiedy i jakie stosować?

Osłony mechaniczne dla kabli ziemnych mają za zadanie chronić je przed uszkodzeniami mechanicznymi – zarówno podczas robót ziemnych, jak i w trakcie eksploatacji. Wyróżniamy kilka typów osłon:

1. Folia ostrzegawcza

Folia ostrzegawcza to obowiązkowy element każdej trasy kablowej w ziemi. Układa się ją na głębokości około 25–30 cm nad kablem. Folia powinna być:

• Koloru niebieskiego (dla instalacji elektrycznych nn) lub czerwonego (dla linii wysokiego napięcia)
• Szerokości co najmniej 20 cm (dla jednego kabla) lub odpowiednio szersza dla wiązek
• Wykonana z trwałego materiału odpornego na działanie wilgoci i kwasów glebowych
• Oznakowana napisem np. „UWAGA KABEL ELEKTRYCZNY"

2. Rury ochronne

Rury ochronne stosuje się wszędzie tam, gdzie kabel narażony jest na zwiększone obciążenia mechaniczne lub gdy wymagana głębokość nie może zostać zachowana. Popularne rodzaje rur to:

• Rury DVK (karbowane, dwuścienne) – elastyczne, stosowane do poziomego układania w ziemi, odporne na ściskanie
• Rury RHDPEp (rurociągi HDPE) – twarde rury z polietylenu wysokiej gęstości, stosowane przy przejściach pod drogami (metodą przewiertu)
• Rury stalowe – stosowane wyjątkowo, np. przy przejściach przez fundamenty budynków

Średnica wewnętrzna rury powinna być co najmniej 1,5-krotnie większa od zewnętrznej średnicy kabla, aby umożliwić swobodne ułożenie i ewentualną wymianę.

3. Płytki betonowe lub cegły

W niektórych wykonaniach, szczególnie przy kabfowych liniach dystrybucyjnych lub w trudnym terenie, stosuje się dodatkową ochronę w postaci płytek betonowych układanych nad kablem. Rozwiązanie to jest coraz rzadziej stosowane w nowoczesnych instalacjach.

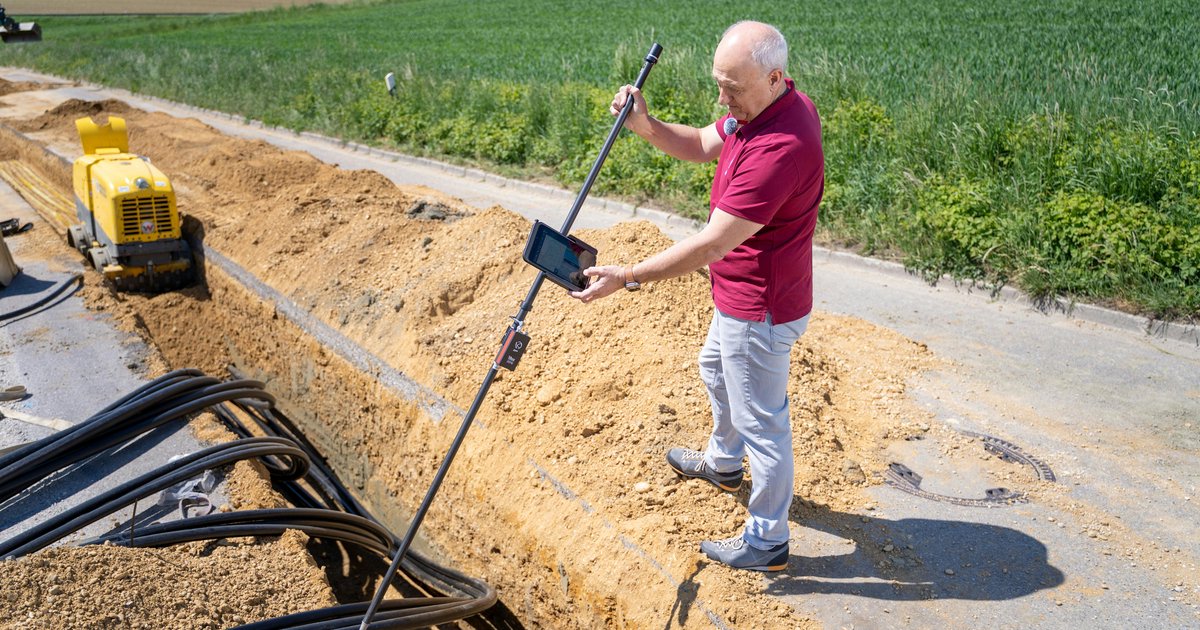

Przygotowanie wykopu i podsypka

Prawidłowe przygotowanie wykopu ma kluczowe znaczenie dla trwałości instalacji. Wykop powinien spełniać następujące wymagania:

• Szerokość – co najmniej 0,4 m dla jednego kabla; przy większej liczbie kabli szerokość zwiększa się odpowiednio (zachowując odstępy między kablami min. 7 cm)
• Dno wykopu – powinno być wyrównane, pozbawione ostrych kamieni, korzeni i innych elementów mogących uszkodzić powłokę kabla
• Podsypka piaskowa – na dnie wykopu należy ułożyć warstwę czystego, przesianego piasku o grubości min. 10 cm
• Obsypka piaskowa – po ułożeniu kabla przykrywa się go warstwą piasku o grubości min. 10–15 cm ponad kabel
• Zasypka – pozostałą część wykopu zasypuje się rodzimym gruntem, zagęszczonym warstwami co 20–30 cm

Stosowanie piasku jako podsypki i obsypki chroni kabel przed bezpośrednim kontaktem z ostrymi elementami gruntu oraz poprawia odprowadzanie ciepła, co ma bezpośredni wpływ na dopuszczalne obciążenie prądowe kabla.

Odstępy między kablami i innymi instalacjami

W przypadku prowadzenia kilku linii kablowych w jednym wykopie lub w pobliżu innych instalacji podziemnych, należy zachować odpowiednie odległości:

• Między kablami nn – min. 70 mm (w świetle) przy równoległym prowadzeniu
• Między kablem nn a kablem SN – min. 100 mm
• Kabel a rurociąg gazowy – min. 250 mm (w pionie) i 500 mm (w poziomie)
• Kabel a rurociąg wodociągowy lub kanalizacyjny – min. 200 mm
• Kabel a drzewo – min. 1,5–2,0 m od pnia (ze względu na korzenie)

Przy skrzyżowaniach z innymi instalacjami kabel powinien być prowadzony w rurze ochronnej na odcinku co najmniej 1 m po obu stronach skrzyżowania.

Oznaczenie trasy kablowej i dokumentacja

Po wykonaniu instalacji kablowej w ziemi niezbędne jest prawidłowe oznaczenie trasy i sporządzenie dokumentacji powykonawczej. Obejmuje ona:

• Szkic geodezyjny z naniesionymi wymiarami trasy (odległości od budynków, ogrodzeń, słupów)
• Przekrój poprzeczny wykopu z zaznaczeniem głębokości ułożenia i warstw zasypowych
• Wykaz zastosowanych materiałów (typ kabla, rury, złączki)
• Protokoły pomiarów elektrycznych (rezystancja izolacji, ciągłość żył)

Trasa kablowa powinna być oznaczona na terenie tabliczkami informacyjnymi lub słupkami ostrzegawczymi, szczególnie w miejscach, gdzie ryzyko uszkodzenia podczas prac ziemnych jest podwyższone.

Pomiary i odbiór instalacji

Przed zasypaniem wykopu i po zakończeniu prac należy przeprowadzić niezbędne pomiary elektryczne, które potwierdzają prawidłowość wykonania instalacji:

• Pomiar rezystancji izolacji – minimalnie 1 MΩ/km dla kabli nn (napięcie pomiarowe 500 V lub 1000 V DC)
• Pomiar ciągłości żył – weryfikacja, że żadna z żył nie została przerwana podczas układania
• Sprawdzenie kolejności faz – w przypadku kabli trójfazowych
• Test wysokim napięciem (próba napięciowa) – opcjonalnie, zgodnie z wymaganiami OSD lub inwestora

Wyniki pomiarów należy udokumentować w protokole pomiarowym, który stanowi integralną część dokumentacji powykonawczej instalacji.

Najczęstsze błędy przy układaniu kabli w ziemi

W praktyce instalatorskiej najczęściej spotykane błędy to:

• Zbyt mała głębokość ułożenia kabla, szczególnie na terenach zielonych
• Brak lub nieprawidłowe ułożenie folii ostrzegawczej
• Pominięcie podsypki piaskowej lub użycie nieodpowiedniego materiału
• Nadmierne zginanie kabla powyżej dopuszczalnego promienia gięcia
• Stosowanie połączeń kablowych (muf) bez odpowiednich obudów hermetycznych
• Brak dokumentacji powykonawczej i szkiców geodezyjnych
• Niedostosowanie przekroju kabla do rzeczywistego obciążenia z uwzględnieniem warunków ułożenia

Podsumowanie

Układanie kabli w ziemi to zadanie wymagające zarówno wiedzy technicznej, jak i skrupulatności w przestrzeganiu norm i przepisów. Prawidłowo wykonana instalacja podziemna zapewnia bezpieczną eksploatację przez wiele dziesięcioleci, minimalizując ryzyko awarii i zagrożeń dla ludzi oraz mienia. Kluczowymi elementami poprawnego wykonania są: właściwy dobór kabla, zachowanie wymaganej głębokości, zastosowanie odpowiednich osłon mechanicznych, użycie podsypki piaskowej oraz rzetelna dokumentacja powykonawcza. W razie wątpliwości warto skonsultować się z doświadczonym elektrykiem lub projektantem instalacji elektrycznych.
