Dlaczego instalacja elektryczna wymaga starannego planowania?

Instalacja elektryczna to układ nerwowy każdego budynku – odpowiada za bezpieczeństwo domowników, wygodę użytkowania oraz poprawne działanie wszystkich urządzeń elektrycznych. Błędy popełnione na etapie projektowania lub wykonania mogą skutkować pożarami, porażeniami prądem, a w najlepszym razie kosztownymi naprawami. Właśnie dlatego warto podejść do tematu z pełną wiedzą i systematycznie realizować kolejne etapy prac.

W Polsce instalacje elektryczne w budynkach mieszkalnych i użytkowych podlegają ścisłym normom – przede wszystkim normom serii PN-HD 60364, a także przepisom Prawa budowlanego. Ich spełnienie jest warunkiem uzyskania pozwolenia na użytkowanie budynku oraz niezbędne do przeprowadzenia odbioru technicznego przez inspektora nadzoru.

Etap 1: Projekt instalacji elektrycznej

Wszystko zaczyna się od projektu. Dobrze opracowany projekt instalacji elektrycznej to fundament bezpiecznego i funkcjonalnego systemu zasilania. W zależności od rodzaju inwestycji projekt może być:

  • uproszczony – stosowany przy remontach lub niewielkich modernizacjach,
  • pełny projekt budowlany – wymagany przy nowych budynkach lub rozbudowie.

Projekt powinien zawierać:

  • schemat rozdzielnicy głównej (tablicy elektrycznej),
  • rozmieszczenie gniazd, włączników i opraw oświetleniowych,
  • trasy kablowe i sposób prowadzenia przewodów,
  • dobór przekrojów przewodów i zabezpieczeń,
  • obliczenia mocy i bilans energetyczny,
  • schemat ochrony przeciwporażeniowej i przepięciowej.

Projekt elektryczny dla nowych budynków lub większych inwestycji powinien być opracowany przez uprawnionego projektanta – elektryka z uprawnieniami budowlanymi w specjalności instalacyjnej. Projektant ponosi odpowiedzialność za zgodność dokumentacji z obowiązującymi normami i przepisami.

Etap 2: Uzgodnienia i formalności przed rozpoczęciem prac

Zanim ekipa elektryków wkroczy na plac budowy, konieczne jest dopełnienie szeregu formalności. Przede wszystkim należy złożyć wniosek o przyłączenie do sieci energetycznej do lokalnego operatora systemu dystrybucyjnego (OSD). Procedura ta obejmuje:

  • złożenie wniosku o wydanie warunków przyłączenia,
  • uzgodnienie projektu przyłącza,
  • podpisanie umowy o przyłączenie,
  • uzgodnienie mocy przyłączeniowej.

Równolegle warto sprawdzić, czy planowane prace wymagają uzyskania pozwolenia na budowę lub wystarczy zgłoszenie robót budowlanych. Dla instalacji wewnętrznych w istniejących budynkach zazwyczaj wystarczy zgłoszenie, natomiast nowe budynki i przyłącza wymagają pełnego pozwolenia.

Etap 3: Dobór materiałów – przewody, rozdzielnice, zabezpieczenia

Jakość materiałów użytych do instalacji elektrycznej bezpośrednio przekłada się na bezpieczeństwo i trwałość całego systemu. Na tym etapie należy zwrócić szczególną uwagę na kilka kluczowych elementów:

Przewody elektryczne

Najczęściej stosowane w instalacjach mieszkalnych to przewody typu YDY (do prowadzenia w tynku lub pod tynkiem) oraz YKY (do prowadzenia w ziemi lub kanałach kablowych). Dobór przekroju przewodu zależy od obciążenia obwodu:

  • 1,5 mm² – obwody oświetleniowe,
  • 2,5 mm² – obwody gniazdkowe ogólne,
  • 4–6 mm² – obwody dla urządzeń o dużym poborze mocy (piekarnik, klimatyzator, pralka).

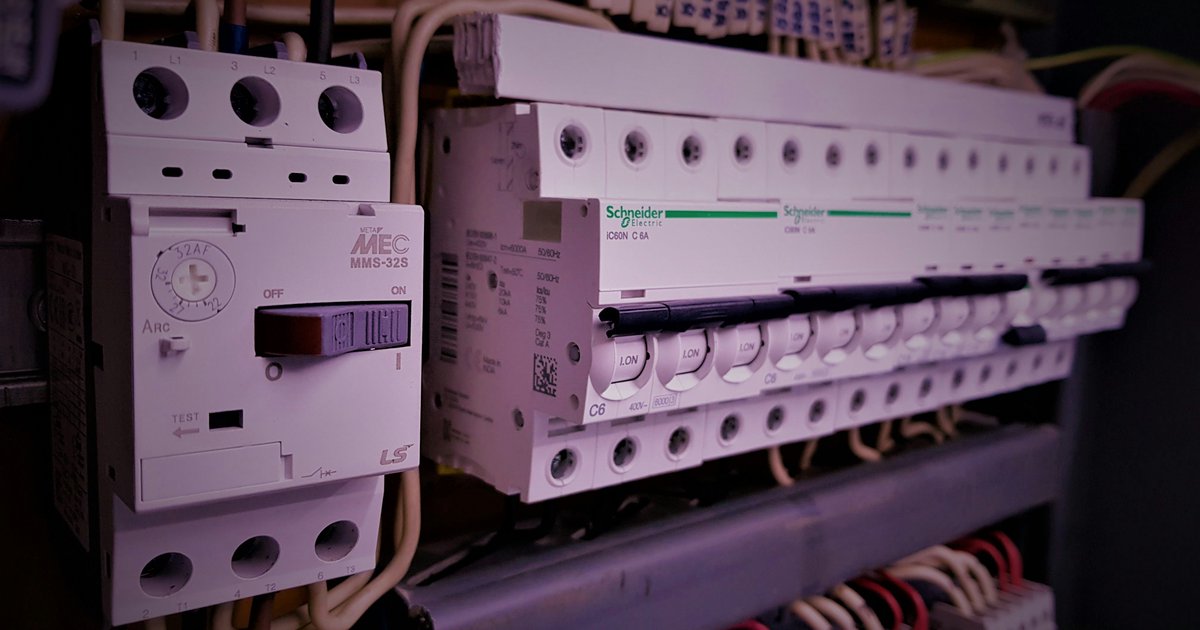

Rozdzielnica elektryczna (tablica)

Rozdzielnica to serce instalacji. Powinna być dobrana tak, aby pomieścić wszystkie wymagane zabezpieczenia z zapasem miejsca na ewentualną rozbudowę. Minimalne wyposażenie tablicy to:

  • główny wyłącznik instalacyjny,
  • wyłączniki nadprądowe (bezpieczniki automatyczne) dla każdego obwodu,
  • wyłączniki różnicowoprądowe (RCD) chroniące przed porażeniem,
  • ograniczniki przepięć (SPD) – szczególnie ważne dla sprzętu elektronicznego.

Puszki i osprzęt instalacyjny

Wszystkie puszki rozgałęźne, gniazda i wyłączniki muszą posiadać odpowiednie certyfikaty i deklaracje zgodności CE. Warto inwestować w markowy osprzęt, który zapewni długoletnią i bezawaryjną pracę.

Etap 4: Wykonanie instalacji – zasady i kolejność prac

Właściwe wykonanie instalacji elektrycznej to proces wieloetapowy, realizowany zazwyczaj równolegle z innymi pracami budowlanymi. Standardowa kolejność prac przedstawia się następująco:

1. Kucie i przygotowanie tras kablowych

Na tym etapie wykonuje się bruzdy w ścianach i stropach dla przewodów podtynkowych oraz osadza się puszki instalacyjne i rury ochronne. Trasy kablowe muszą być prowadzone pionowo lub poziomo – nigdy ukośnie, co ułatwia późniejsze zlokalizowanie przewodów.

2. Układanie przewodów

Przewody układa się w rurach ochronnych (karbowanych lub gładkich), co umożliwia ich późniejszą wymianę bez kucia ścian. Każdy obwód powinien być prowadzony osobno i wyraźnie oznaczony.

3. Montaż rozdzielnicy

Rozdzielnicę montuje się na etapie stanu surowego lub po wykonaniu tynków. Powinna być zamontowana w miejscu łatwo dostępnym, z dala od źródeł wilgoci. Wszystkie zaciski muszą być starannie dokręcone, a przewody prawidłowo podłączone zgodnie ze schematem.

4. Wykonanie połączeń wyrównawczych i uziemienia

Instalacja ochronna to kluczowy element bezpieczeństwa. Obejmuje ona główną szynę wyrównawczą (GSW), do której podłącza się instalacje metalowe (wodociągowe, gazowe, grzewcze) oraz wszystkie elementy przewodzące mogące znaleźć się pod napięciem w przypadku awarii.

5. Montaż osprzętu

Na ostatnim etapie – po wykonaniu tynków, wylewek i malowania – montuje się gniazda, wyłączniki, oprawy oświetleniowe oraz urządzenia końcowe. Wszystkie elementy muszą być zamontowane pewnie i estetycznie.

Etap 5: Pomiary i sprawdzenia przed odbiorem

Przed przystąpieniem do odbioru technicznego instalacja musi przejść szereg pomiarów kontrolnych wykonywanych przez uprawnionego elektryka lub specjalistyczne laboratorium pomiarowe. Do obowiązkowych pomiarów należą:

  • pomiar rezystancji izolacji przewodów – sprawdza, czy izolacja nie jest uszkodzona,
  • pomiar ciągłości przewodów ochronnych i połączeń wyrównawczych,
  • sprawdzenie skuteczności ochrony przeciwporażeniowej – pomiar impedancji pętli zwarcia,
  • sprawdzenie poprawności działania wyłączników różnicowoprądowych (RCD),
  • pomiar rezystancji uziemienia,
  • próba działania instalacji pod napięciem.

Wyniki wszystkich pomiarów muszą być udokumentowane w protokole pomiarowym, który stanowi niezbędny załącznik do dokumentacji odbiorowej. Protokół powinien być sporządzony przez osobę posiadającą odpowiednie uprawnienia SEP (Stowarzyszenie Elektryków Polskich) lub równoważne.

Etap 6: Odbiór techniczny przez inspektora

Odbiór techniczny instalacji elektrycznej to formalny proces weryfikacji zgodności wykonanej instalacji z projektem i obowiązującymi przepisami. W zależności od rodzaju inwestycji odbioru dokonuje:

  • inspektor nadzoru inwestorskiego – dla inwestycji, gdzie jego udział jest obowiązkowy lub dobrowolny,
  • inspektor nadzoru budowlanego – w ramach odbioru końcowego budynku,
  • przedstawiciel operatora sieci – przy odbiorze przyłącza i licznika.

Co sprawdza inspektor podczas odbioru?

Inspektor przeprowadza szczegółową kontrolę, która obejmuje:

  • zgodność wykonania z dokumentacją projektową,
  • prawidłowość zastosowanych materiałów i urządzeń (certyfikaty, deklaracje zgodności),
  • poprawność montażu rozdzielnicy i oznaczeń obwodów,
  • protokoły z pomiarów elektrycznych,
  • kompletność dokumentacji powykonawczej,
  • estetykę i jakość wykonania.

Dokumentacja wymagana do odbioru

Komplety dokumentów niezbędnych do przeprowadzenia odbioru to:

  • projekt elektryczny (lub dokumentacja projektowa),
  • protokoły pomiarów elektrycznych,
  • atesty i certyfikaty zastosowanych materiałów,
  • dziennik budowy (jeśli wymagany),
  • oświadczenie kierownika robót elektrycznych o wykonaniu prac zgodnie z projektem i przepisami.

Najczęstsze błędy, których należy unikać

Praktyka pokazuje, że elektrycy i inwestorzy popełniają pewne powtarzające się błędy, które mogą prowadzić do problemów podczas odbioru lub – co gorsza – stanowić zagrożenie dla bezpieczeństwa:

  • Brak rur ochronnych – uniemożliwia późniejszą wymianę przewodów bez kucia ścian.
  • Niedostateczny przekrój przewodów – prowadzi do przegrzewania się instalacji pod obciążeniem.
  • Brak oznaczeń w rozdzielnicy – utrudnia eksploatację i naprawy.
  • Pominięcie połączeń wyrównawczych – stwarza ryzyko porażenia prądem.
  • Zastosowanie niemarkowych lub nieoryginalnych zabezpieczeń – może skutkować brakiem ochrony przy zwarciu.
  • Brak dokumentacji powykonawczej – uniemożliwia przeprowadzenie odbioru technicznego.

Podsumowanie – klucz do udanej instalacji elektrycznej

Realizacja instalacji elektrycznej to proces złożony, ale możliwy do sprawnego przeprowadzenia pod warunkiem trzymania się określonych zasad. Kluczowe jest zatrudnienie doświadczonego elektryka z odpowiednimi uprawnieniami, zastosowanie materiałów wysokiej jakości oraz skrupulatne dokumentowanie każdego etapu prac. Prawidłowo wykonana i odebrana instalacja elektryczna to inwestycja na dziesiątki lat – zapewniająca bezpieczeństwo, wygodę i spokój ducha wszystkim domownikom.

Jeśli masz pytania dotyczące instalacji elektrycznej lub szukasz sprawdzonego specjalisty w swojej okolicy, skorzystaj z zasobów i porad dostępnych na naszym portalu. Pamiętaj – przy elektryce oszczędność na złym miejscu może kosztować znacznie więcej niż wybrany z początku droższy, ale kompetentny fachowiec.
