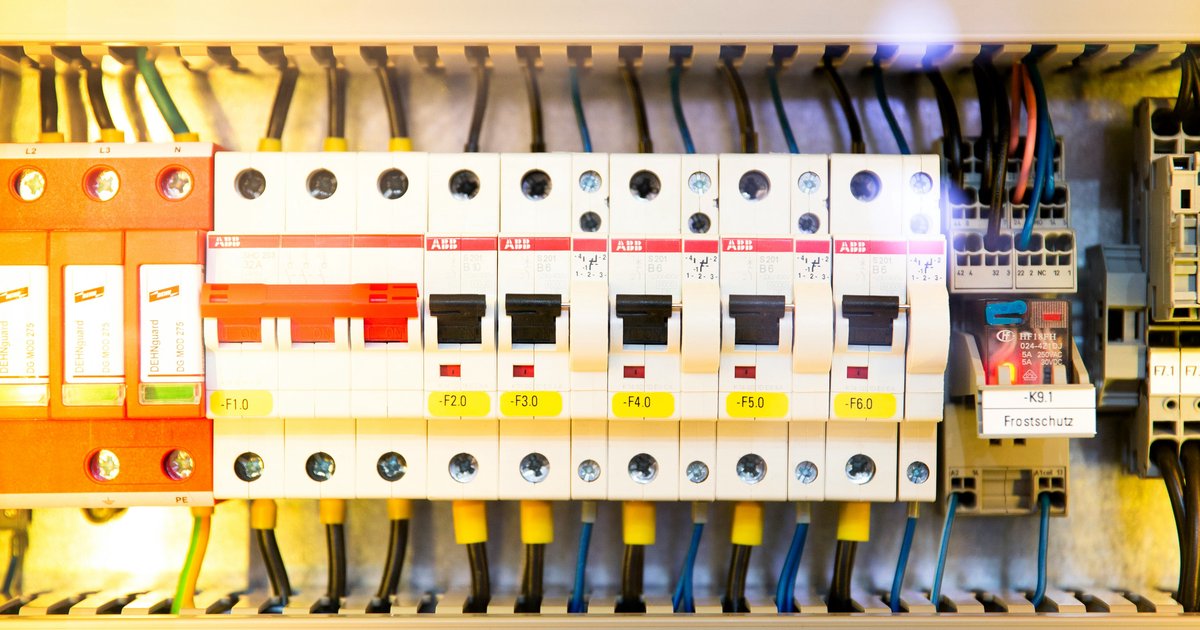

Czym jest aparatura modułowa na szynę DIN?

Szyna DIN (Deutsche Industrie Norm) to znormalizowany profil metalowy o szerokości 35 mm, który służy jako podstawa montażowa dla szerokiej gamy urządzeń elektrycznych. Aparatura modułowa to elementy zaprojektowane tak, aby można je było szybko i wygodnie montować na tej szynie bez użycia dodatkowych narzędzi mocujących – wystarczy wsunąć urządzenie i zatrzasnąć je na miejscu.

Modułowość oznacza również, że każde urządzenie zajmuje określoną liczbę tzw. modułów, gdzie jeden moduł odpowiada szerokości 17,5 mm. Dzięki temu projektant rozdzielnicy może precyzyjnie zaplanować przestrzeń i dopasować liczbę oraz rodzaj urządzeń do dostępnego miejsca w obudowie.

Aparatura montowana na szynie DIN jest stosowana zarówno w instalacjach domowych, jak i w przemysłowych szafach sterowniczych. Jej popularność wynika z łatwości montażu, możliwości rozbudowy oraz szerokiej dostępności komponentów od różnych producentów.

Wyłączniki nadprądowe (MCB) – podstawa ochrony instalacji

Wyłącznik nadprądowy, znany powszechnie jako „bezpiecznik automatyczny" lub MCB (Miniature Circuit Breaker), to jeden z najważniejszych elementów każdej rozdzielnicy. Jego zadaniem jest ochrona przewodów elektrycznych przed przeciążeniem i zwarciem.

Wyłączniki nadprądowe dzielą się na kilka charakterystyk wyzwalania:

  • Charakterystyka B – przeznaczona do ochrony obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych. Wyzwala się przy prądzie 3–5-krotnie przekraczającym wartość nominalną.
  • Charakterystyka C – stosowana w obwodach z urządzeniami o większych prądach rozruchowych, np. silniki, sprężarki. Wyzwala się przy prądzie 5–10-krotnie wyższym od nominalnego.
  • Charakterystyka D – dedykowana dla urządzeń o bardzo dużych prądach rozruchowych, takich jak transformatory czy duże silniki. Wyzwala się przy prądzie 10–20-krotnie przekraczającym wartość nominalną.

Przy doborze wyłącznika nadprądowego należy uwzględnić prąd znamionowy, zdolność zwarciową (wyrażaną w kA) oraz liczbę biegunów (1P, 2P, 3P lub 4P). W instalacjach domowych najczęściej stosuje się wyłączniki 1P lub 1P+N o prądach od 6 A do 32 A.

Wyłączniki różnicowoprądowe (RCD) i różnicowo-prądowe z nadmiarowoprądowym (RCBO)

Wyłącznik różnicowoprądowy (RCD – Residual Current Device) to urządzenie ochronne, które wykrywa różnicę między prądem wpływającym do obwodu a prądem z niego wypływającym. Różnica ta może świadczyć o upływie prądu przez ciało człowieka lub uszkodzenie izolacji, co stanowi zagrożenie pożarowe lub porażeniowe.

Podstawowe typy wyłączników różnicowoprądowych to:

  • Typ AC – reaguje na prąd różnicowy sinusoidalny. Najprostszy i najtańszy, ale ograniczony w zastosowaniach z elektroniką.
  • Typ A – reaguje zarówno na prąd sinusoidalny, jak i pulsujący jednosiodniowy. Zalecany do obwodów z urządzeniami elektronicznymi, pralkami, zmywarkami.
  • Typ F – przeznaczony dla urządzeń z falownikami, takich jak pompy ciepła czy nowoczesne AGD.
  • Typ B – stosowany głównie w instalacjach przemysłowych z przetwornicami częstotliwości i ładowarkami EV.

Czułość wyłącznika różnicowoprądowego określana jest przez prąd różnicowy zadziałania – najpopularniejsze wartości to 10 mA (ochrona przeciwporażeniowa w łazienkach), 30 mA (standardowa ochrona osobowa) i 300 mA (ochrona przeciwpożarowa).

RCBO (Residual Current Breaker with Overcurrent protection) łączy funkcje wyłącznika nadprądowego i różnicowoprądowego w jednym urządzeniu. Zajmuje zazwyczaj 2 moduły szerokości i jest wygodnym rozwiązaniem, gdy chcemy chronić pojedynczy obwód bez konieczności stosowania osobnych urządzeń.

Rozłączniki izolacyjne i rozłączniki bezpiecznikowe

Rozłącznik izolacyjny (IS – Isolator Switch) służy do bezpiecznego odłączania instalacji lub jej części od napięcia zasilającego. W odróżnieniu od wyłącznika nadprądowego, rozłącznik nie chroni przed zwarciami ani przeciążeniami – jego zadaniem jest jedynie zapewnienie widocznej przerwy w obwodzie elektrycznym.

Rozłączniki stosuje się jako główny wyłącznik instalacji domowej, wyłącznik grupy obwodów lub element umożliwiający bezpieczną obsługę serwisową. Dostępne są w wersjach 2-biegunowych, 3-biegunowych i 4-biegunowych, o prądach od 16 A do 125 A i więcej.

Rozłączniki bezpiecznikowe (podstawy bezpiecznikowe) łączą funkcję rozłączania z ochroną bezpiecznikową. Pozwalają na wymianę wkładek topikowych bez narażania na kontakt z częściami pod napięciem. Są szczególnie popularne w instalacjach przemysłowych i jako zabezpieczenia obwodów specjalnych.

Ochronniki przepięciowe (SPD)

Ochronniki przepięciowe (SPD – Surge Protective Device) chronią instalację elektryczną przed szkodliwymi przepięciami, które mogą być spowodowane wyładowaniami atmosferycznymi lub przepięciami łączeniowymi. Niezabezpieczona instalacja może ulec uszkodzeniu, a podłączone do niej urządzenia elektroniczne mogą zostać bezpowrotnie zniszczone.

Ochronniki przepięciowe dzieli się na trzy klasy:

  • Klasa I (Typ 1) – instalowane przy wejściu do budynku, przeznaczone do odprowadzania prądów piorunowych. Obowiązkowe w budynkach z instalacją odgromową.
  • Klasa II (Typ 2) – montowane w rozdzielnicach głównych i podrozdzielnicach. Chronią przed przepięciami łączeniowymi i resztkowym przepięciem piorunowym.
  • Klasa III (Typ 3) – instalowane blisko chronionych urządzeń (np. w gniazdach sieciowych), zapewniają ochronę przed resztkowym przepięciem.

Nowoczesne rozdzielnice powinny być wyposażone co najmniej w ochronnik klasy II, a w budynkach z instalacją odgromową – w ochronnik kombinowany klasy I+II. Warto pamiętać, że przed ochronnikiem przepięciowym należy zainstalować wyłącznik nadprądowy lub bezpiecznik jako zabezpieczenie nadmiarowe.

Przekaźniki czasowe i instalacyjne

Przekaźniki to urządzenia, które sterują obwodem elektrycznym na podstawie sygnału wejściowego. W rozdzielnicach modułowych najczęściej spotykane są:

  • Przekaźniki czasowe – umożliwiają włączanie i wyłączanie obwodów z opóźnieniem lub w cyklach czasowych. Stosowane do sterowania oświetleniem klatek schodowych, wentylacją czy ogrzewaniem.
  • Przekaźniki zmierzchowe – automatycznie włączają oświetlenie zewnętrzne po zmroku i wyłączają o świcie.
  • Przekaźniki bistabilne – zmieniają stan (włączony/wyłączony) po każdym impulsie sterującym. Idealne do sterowania oświetleniem z wielu miejsc.
  • Przekaźniki nadzorcze – monitorują parametry sieci elektrycznej, takie jak napięcie, kolejność faz czy asymetria obciążenia.

Przekaźniki modułowe zazwyczaj zajmują 1–2 moduły na szynie DIN i mogą być sterowane napięciem 12V DC, 24V DC lub 230V AC, w zależności od modelu i zastosowania.

Liczniki energii elektrycznej

Modułowe liczniki energii elektrycznej montowane na szynie DIN pozwalają na precyzyjny pomiar zużycia energii w poszczególnych obwodach lub przez konkretne urządzenia. Są niezbędnym elementem każdej nowoczesnej rozdzielnicy, szczególnie w budownictwie energooszczędnym i instalacjach fotowoltaicznych.

Liczniki modułowe dzielą się na:

  • Liczniki jednofazowe – do pomiaru energii w obwodach jednofazowych 230V. Popularne w mieszkaniach i małych obiektach.
  • Liczniki trójfazowe – do pomiaru energii w instalacjach trójfazowych 400V. Stosowane w domach jednorodzinnych i budynkach komercyjnych.
  • Liczniki z wyjściem impulsowym lub komunikacyjnym – umożliwiają integrację z systemami zarządzania energią (BMS) i automatyką domową (Smart Home). Najczęściej wyposażone w interfejsy RS-485 (Modbus) lub M-Bus.

Coraz popularniejsze stają się również analizatory parametrów sieci, które poza pomiarem energii rejestrują napięcie, prąd, moc czynną i bierną, harmoniczne oraz współczynnik mocy.

Sterowniki i zegary astronomiczne

Zegarowe sterowniki programowalne pozwalają na automatyczne sterowanie obwodami elektrycznymi według ustalonego harmonogramu. Zegarki dobowe i tygodniowe są standardem w instalacjach sterowania ogrzewaniem, pompami cyrkulacyjnymi czy oświetleniem.

Zegarki astronomiczne to bardziej zaawansowane wersja sterowników czasowych – automatycznie dostosowują godziny włączania i wyłączania do aktualnego czasu wschodu i zachodu słońca dla danej lokalizacji geograficznej. Są szczególnie przydatne do sterowania oświetleniem zewnętrznym.

Szyny zbiorcze i akcesoria montażowe

Oprócz samych urządzeń, prawidłowo zbudowana rozdzielnica wymaga odpowiednich akcesoriów:

  • Szyny zbiorcze (bariery) – umożliwiają równoległe połączenie wielu wyłączników lub gniazd bez konieczności stosowania przewodów. Dostępne jako szyny jednofazowe i trójfazowe, o różnej liczbie modułów.
  • Zaciski szynowe – służą do łączenia przewodów w rozdzielnicy bez potrzeby ich spawania czy lutowania. Montowane bezpośrednio na szynie DIN.
  • Osłony i zaślepki – chroniące niezajęte miejsca na szynie oraz zapewniające bezpieczeństwo i estetykę instalacji.
  • Oznaczniki i tabliczki opisowe – ułatwiające identyfikację poszczególnych obwodów i urządzeń.

Jak dobrać aparaturę do swojej rozdzielnicy?

Dobór odpowiedniej aparatury modułowej powinien być poprzedzony dokładnym projektem instalacji elektrycznej, uwzględniającym:

  1. Liczbę i rodzaj obwodów elektrycznych w budynku.
  2. Moc zainstalowanych urządzeń i przewidywane obciążenia.
  3. Wymagania norm i przepisów (PN-HD 60364, WT 2021).
  4. Warunki środowiskowe (temperatura, wilgotność, zapylenie).
  5. Plany rozbudowy instalacji w przyszłości.

Warto powierzyć projektowanie i montaż rozdzielnicy doświadczonemu elektrykowi z uprawnieniami, który dobierze odpowiednie urządzenia i zapewni zgodność instalacji z obowiązującymi normami. Prawidłowo zaprojektowana i wykonana rozdzielnica to gwarancja bezpieczeństwa, niezawodności i wygody użytkowania przez długie lata.

Pamiętaj, że inwestycja w wysokiej jakości aparaturę modułową renomowanych producentów (Schneider Electric, ABB, Legrand, Eaton, Hager) jest inwestycją w bezpieczeństwo Twojej instalacji i ochronę drogiego wyposażenia elektrycznego w domu lub zakładzie.
