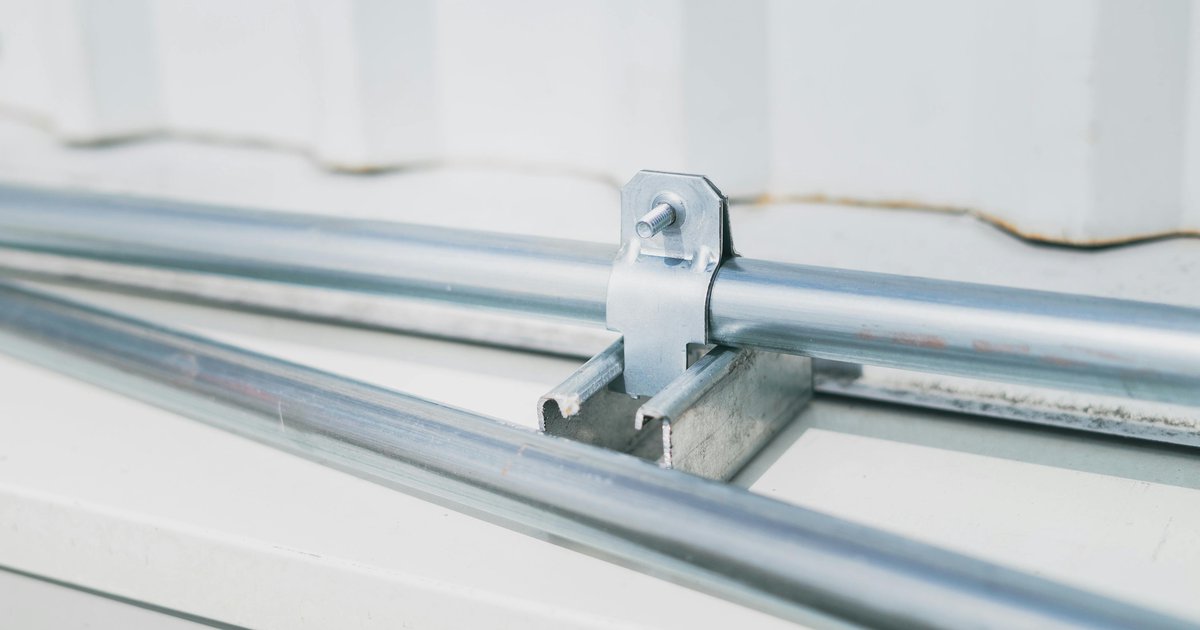

Systemy mocowań kablowych odpornych na ogień – obejmy E30/E90 i ich prawidłowy montaż wg norm

Bezpieczeństwo pożarowe instalacji elektrycznych to jeden z najbardziej odpowiedzialnych obszarów pracy elektryka. W sytuacji zagrożenia pożarowego liczy się każda minuta – a możliwość utrzymania zasilania systemów ewakuacyjnych, oświetlenia awaryjnego czy oddymiania może dosłownie ratować życie. Właśnie dlatego normy budowlane i przeciwpożarowe wymagają stosowania systemów mocowań kablowych odpornych na działanie ognia. W tym artykule omawiamy, czym są obejmy E30 i E90, jakie normy je regulują i jak prawidłowo przeprowadzić ich montaż.

Co oznaczają oznaczenia E30 i E90?

Litera E w oznaczeniu pochodzi od angielskiego słowa Electric i odnosi się do zdolności instalacji elektrycznej do zachowania funkcjonalności przez określony czas w warunkach pożaru. Cyfry oznaczają czas w minutach, przez który dany element systemu musi zapewnić ciągłość działania:

• E30 – podtrzymanie funkcji elektrycznej przez minimum 30 minut w warunkach pożaru
• E60 – podtrzymanie przez 60 minut
• E90 – podtrzymanie przez minimum 90 minut w warunkach pożaru
• E120 – podtrzymanie przez 120 minut (stosowane rzadziej, w obiektach specjalnych)

Warto podkreślić, że klasyfikacja dotyczy całego systemu, a nie tylko pojedynczego elementu. Oznacza to, że obejma, kabel, podłoże oraz sposób montażu muszą być ze sobą zgodne i wspólnie certyfikowane. Stosowanie komponentów z różnych systemów – nawet jeśli każdy z nich posiada własną certyfikację – może unieważnić odporność ogniową całej instalacji.

Podstawy prawne i normalizacyjne

Wymagania dotyczące odporności ogniowej instalacji elektrycznych w Polsce wynikają z kilku kluczowych aktów prawnych i norm:

• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie – określa wymagania ochrony przeciwpożarowej dla instalacji elektrycznych
• PN-EN 50200 – metoda badania odporności na ogień kabli nieekranowanych w warunkach pożaru, stosowana dla małych kabli nieekranowanych
• PN-HD 60364-5-56 – wymagania dotyczące instalacji elektrycznych w budynkach w zakresie systemów bezpieczeństwa
• PN-EN 61386 – norma dotycząca systemów rur instalacyjnych
• ETAG 026 oraz ETA (European Technical Assessment) – europejskie oceny techniczne dla systemów mocowań kablowych

Kluczowym dokumentem dla instalatorów są aprobaty techniczne i krajowe oceny techniczne (KOT) producentów systemów, które precyzyjnie opisują dopuszczalne konfiguracje montażu dla konkretnych wyrobów. Każde odchylenie od tych wytycznych wymaga osobnych badań.

Budowa i działanie obejm ognioodpornych

Obejmy stosowane w systemach E30/E90 różnią się zasadniczo od standardowych uchwytów kablowych. Ich działanie opiera się na dwóch mechanizmach:

Materiały pęczniejące (intumescencyjne)

Wiele nowoczesnych obejm zawiera wkładki z materiału intumescencyjnego, który pod wpływem wysokiej temperatury (zazwyczaj powyżej 150–200°C) wielokrotnie zwiększa swoją objętość. Tworzy to szczelną, twardą warstwę izolacyjną wokół kabla, chroniąc go przed bezpośrednim działaniem płomieni i wysokiej temperatury. Materiał ten jednocześnie uszczelnia przejścia przez przegrody ogniowe.

Konstrukcja mechaniczna

Obejmy ognioodporne wykonane są ze stali nierdzewnej lub ocynkowanej o podwyższonej grubości ścianki. Śruby i elementy złączne dobierane są tak, aby zachowały nośność mechaniczną przez wymagany czas nawet w warunkach intensywnego nagrzewania. Kształt i geometria obejmy zapewniają równomierne dociskanie kabla bez ryzyka uszkodzenia jego izolacji.

Gdzie stosuje się systemy E30 i E90?

Wybór klasy odporności ogniowej zależy od funkcji danej instalacji i wymagań projektowych. Typowe zastosowania:

Systemy wymagające E30

• Instalacje oddymiania i napowietrzania klatek schodowych w budynkach niskich i średniowysokich
• Zasilanie awaryjnych dźwigów ewakuacyjnych w mniejszych obiektach
• Linie zasilające centrale sygnalizacji pożarowej w budynkach o niższej kategorii zagrożenia

Systemy wymagające E90

• Zasilanie dźwigów pożarowych w budynkach wysokich i wysokościowych
• Instalacje systemów DSO (dźwiękowych systemów ostrzegawczych)
• Linie zasilające pompy pożarowe
• Instalacje oświetlenia awaryjnego i ewakuacyjnego w obiektach użyteczności publicznej
• Systemy kontroli dostępu i CCTV w strefach zagrożenia
• Zasilanie central wentylacji pożarowej w budynkach wysokich

Prawidłowy montaż obejm ognioodpornych – krok po kroku

Montaż systemu mocowań odpornych na ogień musi być przeprowadzony ściśle według dokumentacji technicznej producenta i wytycznych zawartych w krajowej ocenie technicznej. Poniżej przedstawiamy ogólne zasady, które mają zastosowanie w większości systemów dostępnych na rynku.

1. Dobór systemu do podłoża

Pierwszym krokiem jest prawidłowy dobór systemu do rodzaju podłoża. Odporność ogniowa może być różna w zależności od tego, czy obejma montowana jest na:

• betonie (najczęstszy wariant, zazwyczaj najlepsze wyniki testów)
• murze ceramicznym lub silikatowym
• płytach gipsowo-kartonowych
• stali konstrukcyjnej
• drewnie (wymaga najczęściej dodatkowych zabezpieczeń)

Każde podłoże ma określoną minimalną grubość i wytrzymałość, poniżej której system nie może uzyskać wymaganej klasyfikacji. Zawsze należy sprawdzić w dokumentacji technicznej producenta, czy dane podłoże jest objęte zakresem oceny.

2. Dobór kołków i środków mocujących

Kołki i śruby stosowane do mocowania obejm muszą być certyfikowane w ramach danego systemu lub posiadać własną aprobatę dla zastosowań pożarowych. Typowe wymagania to:

• kołki stalowe do betonu (np. kołki wkręcane lub rozporowe ze stali nierdzewnej)
• minimalna głębokość osadzenia kołka – zazwyczaj 25–50 mm w zależności od systemu
• minimalna odległość od krawędzi elementu budowlanego – najczęściej 50–100 mm
• minimalne rozstawy między punktami mocowania

3. Rozstaw obejm – krytyczny parametr instalacji

Rozstaw między obejmami to jeden z najważniejszych parametrów wpływających na klasę odporności ogniowej. Producenci podają maksymalne dopuszczalne odległości między uchwytami dla różnych średnic kabli i klas odporności. Przekroczenie tych wartości automatycznie unieważnia certyfikację systemu.

Przykładowe wartości dla typowych systemów (należy zawsze weryfikować z dokumentacją producenta):

• Dla kabli do 20 mm średnicy: maksymalny rozstaw 40–60 cm
• Dla kabli 20–50 mm średnicy: maksymalny rozstaw 60–80 cm
• Dla wiązek kablowych: rozstaw uzależniony od łącznej masy i średnicy wiązki

Obejmy należy montować również w odległości nie większej niż 5–10 cm od każdego łącznika, puszki lub przejścia przez przegrodę.

4. Montaż na sufitach i ścianach

Większość systemów dopuszcza montaż zarówno na ścianach pionowych, jak i sufitach poziomych, jednak klasa odporności ogniowej może być różna dla różnych orientacji. Zawsze należy sprawdzić, czy producent certyfikował system dla danej orientacji montażu. Przy montażu sufitowym szczególnie ważne jest zachowanie właściwej siły dokręcenia śrub – zbyt małe może spowodować wypadnięcie kabla podczas pożaru, zbyt duże może uszkodzić izolację.

5. Prowadzenie tras kablowych w systemach ognioodpornych

Trasy kablowe systemów bezpieczeństwa powinny być prowadzone możliwie jak najkrótszą drogą i izolowane od tras kablowych instalacji niechronionych. W strefach zagrożonych pożarem zaleca się prowadzenie kabli bezpieczeństwa:

• po korytarzach ewakuacyjnych (gdzie nie ma skupisk materiałów palnych)
• z zachowaniem odległości minimum 50 cm od instalacji gazu
• z unikaniem przestrzeni nad sufitami podwieszonymi, o ile nie są one objęte tym samym poziomem ochrony

6. Dokumentacja powykonawcza

Po zakończeniu montażu wymagane jest sporządzenie szczegółowej dokumentacji powykonawczej, zawierającej:

• nazwy i numery certyfikatów zastosowanych systemów
• numery partii i daty produkcji materiałów
• rysunki tras z zaznaczonymi rozstawami obejm
• protokoły odbioru i kontroli
• imię i nazwisko osoby wykonującej montaż

Najczęstsze błędy przy montażu systemów ognioodpornych

Na budowach wciąż powtarzają się te same błędy, które mogą całkowicie zdyskredytować odporność ogniową instalacji:

• Mieszanie komponentów różnych producentów – obejmy jednej firmy z kołkami innej, nieujęte wspólną certyfikacją
• Zbyt duży rozstaw obejm – często wynikający z chęci oszczędzenia materiałów lub czasu
• Nieodpowiednie podłoże – montaż w betonie komórkowym zamiast w betonie zwykłym bez weryfikacji w dokumentacji
• Pominięcie obejmy przy przejściach przez przegrody – kabel musi być podparty bezpośrednio przed i za przegrodą
• Brak dokumentacji – niemożność udowodnienia prawidłowości wykonania podczas kontroli lub w przypadku pożaru
• Stosowanie standardowych kołków plastikowych zamiast certyfikowanych stalowych mocowań ognioodpornych
• Uszkodzenie wkładek intumescencyjnych podczas montażu przez nadmierne ściskanie lub narażenie na wilgoć

Przeglądy i konserwacja systemów E30/E90

Systemy mocowań kablowych odpornych na ogień wymagają regularnych przeglądów, podobnie jak inne instalacje bezpieczeństwa. Zaleca się przeprowadzanie inspekcji:

• po zakończeniu każdego etapu robót budowlanych mogącego wpłynąć na stan instalacji
• co najmniej raz w roku w ramach przeglądu instalacji elektrycznych
• po każdym zdarzeniu, które mogło mechanicznie naruszyć integralność systemu

Podczas przeglądu należy sprawdzić integralność wkładek intumescencyjnych, stan korozyjny elementów stalowych, poprawność rozstawu obejm oraz czy nie doszło do nieautoryzowanej modyfikacji trasy kablowej.

Podsumowanie

Systemy mocowań kablowych E30 i E90 to nie zwykłe uchwyty do kabli – to certyfikowane systemy bezpieczeństwa, których skuteczność zależy od ścisłego przestrzegania dokumentacji technicznej, właściwego doboru komponentów i starannego wykonawstwa. Każdy elektryk podejmujący się montażu tego rodzaju instalacji powinien zapoznać się z aktualną dokumentacją producenta, obowiązującymi normami oraz wymaganiami zawartymi w projekcie budowlanym. Błędy w tym obszarze mogą mieć tragiczne konsekwencje – dlatego warto inwestować czas w rzetelne przygotowanie i precyzyjne wykonanie.
