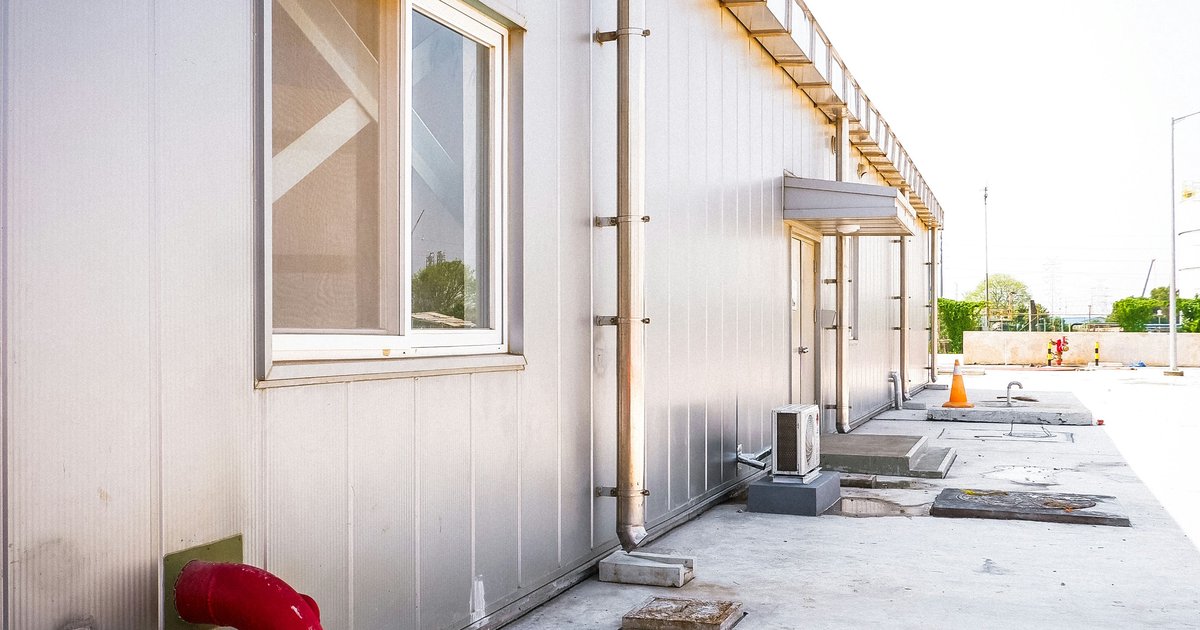

Czym są budynki modułowe prefabrykowane i dlaczego elektryka wymaga w nich specjalnego podejścia?

Budownictwo modułowe przeżywa w ostatnich latach prawdziwy renesans. Domy, biura, hotele kontenerowe czy obiekty użyteczności publicznej coraz częściej powstają z prefabrykowanych modułów wytwarzanych w kontrolowanych warunkach fabrycznych. Każdy moduł to samodzielna, zamknięta jednostka konstrukcyjna, która po przetransportowaniu na plac budowy zostaje połączona z pozostałymi elementami w jedną całość.

To właśnie ten podział na moduły stanowi największe wyzwanie dla elektryka. W odróżnieniu od tradycyjnego budownictwa, gdzie instalacja elektryczna prowadzona jest w sposób ciągły przez cały obiekt, w budynku modułowym każdy segment posiada własną, częściowo zamkniętą instalację. Łączenie modułów na placu budowy wymaga precyzyjnego dopasowania przewodów, złączy i rozdzielni, a każde połączenie musi spełniać rygorystyczne wymagania norm elektrycznych.

Projektowanie instalacji elektrycznej – etap kluczowy dla całego procesu

Instalacja elektryczna w budynku modułowym musi być zaprojektowana jeszcze przed wyprodukowaniem poszczególnych segmentów. To fundamentalna różnica w stosunku do tradycyjnego budownictwa, gdzie projekt można modyfikować na bieżąco. W przypadku modułów fabrycznych wszelkie zmiany po zakończeniu produkcji są kosztowne, a niekiedy wręcz niemożliwe bez naruszenia struktury konstrukcyjnej.

Projekt elektryczny powinien uwzględniać:

  • Podział obwodów elektrycznych z uwzględnieniem granic między modułami
  • Lokalizację punktów połączeń międzymodułowych (tzw. interface points)
  • Dobór odpowiednich złączy i puszek łączeniowych odpornych na warunki transportu
  • Rozmieszczenie rozdzielnic w poszczególnych modułach lub w module technicznym
  • Trasowanie kabli z uwzględnieniem dylatacji termicznych między modułami
  • System uziemienia i wyrównania potencjałów obejmujący całą konstrukcję

Projektant musi ściśle współpracować z konstruktorem budynku, ponieważ trasy kablowe często przebiegają przez elementy strukturalne modułów. Każde osłabienie belki stropowej czy słupa nośnego może zagrozić bezpieczeństwu całego obiektu.

Specyfika połączeń międzymodułowych

Sercem instalacji elektrycznej w budynku modułowym są połączenia między poszczególnymi segmentami. Wymagają one zastosowania specjalistycznych rozwiązań, które zapewniają niezawodność przez cały okres eksploatacji budynku, a jednocześnie umożliwiają ewentualny demontaż i reconfigurację obiektu.

Złącza kablowe i listwowe

Podstawowym elementem połączeń są odpowiednio dobrane złącza elektryczne. Najczęściej stosuje się złącza przemysłowe typu CEE w różnych konfiguracjach prądowych (16A, 32A, 63A, 125A) lub dedykowane złącza budowlane z ochroną przed wilgocią i kurzem na poziomie minimum IP54. W instalacjach niskonapięciowych i systemach słaboprądowych coraz popularniejsze są wielostykowe złącza modułowe, umożliwiające jednoczesne połączenie wielu obwodów w jednym miejscu.

Niezwykle istotny jest sposób mocowania i zabezpieczenia złączy. Podczas transportu moduły są narażone na drgania i wstrząsy, które mogą prowadzić do poluzowania się połączeń. Złącza muszą być wyposażone w blokady mechaniczne uniemożliwiające przypadkowe rozłączenie, a jednocześnie pozwalające na sprawne i pewne zestawienie modułów przez ekipę montażową na placu budowy.

Puszki i skrzynki połączeniowe

W miejscach, gdzie niemożliwe jest zastosowanie złączy wtykowych, konieczne jest wykonanie połączeń w puszkach montażowych. Należy stosować puszki o stopniu ochrony dostosowanym do warunków środowiskowych, z odpowiednią przestrzenią roboczą umożliwiającą wygodne wykonanie połączeń. Ważne jest, aby puszki były umieszczone w miejscach łatwo dostępnych po złożeniu modułów – zarówno podczas odbioru technicznego, jak i późniejszej eksploatacji.

Dylatacje i kompensacja ruchów

Budownictwo modułowe charakteryzuje się większymi tolerancjami wymiarowymi niż tradycyjne konstrukcje murowane. Poszczególne moduły mogą względem siebie nieznacznie przemieszczać się wskutek obciążeń termicznych czy osiadania gruntu. Kable prowadzone przez granice modułów muszą posiadać odpowiedni zapas długości lub być prowadzone w elastycznych osłonach umożliwiających kompensację ruchów. Najczęściej stosuje się pętle kompensacyjne o średnicy co najmniej 15–20 cm umieszczone w przestrzeni technicznej przy styku modułów.

Wymagania normowe i prawne

Instalacja elektryczna w budynku modułowym podlega tym samym przepisom co instalacje w tradycyjnych budynkach. Podstawowym dokumentem jest norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia) wraz z wszystkimi jej arkuszami. Szczególnie istotne są:

  • PN-HD 60364-4-41 – ochrona przed porażeniem elektrycznym
  • PN-HD 60364-5-54 – uziemienie i przewody ochronne
  • PN-HD 60364-6 – sprawdzanie instalacji
  • PN-EN 61439 – wymagania dotyczące rozdzielnic

Dla budynków prefabrykowanych wytwarzanych w zakładach produkcyjnych zastosowanie może mieć również norma PN-EN 60439 dotycząca zestawów rozdzielczych wytwarzanych seryjnie. Jeśli moduł elektryczny jest traktowany jako wyrób wprowadzany na rynek, konieczne może być uzyskanie odpowiednich certyfikatów lub deklaracji zgodności CE.

Warto pamiętać, że Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT) obowiązuje niezależnie od technologii budowy. Przepisy dotyczące ochrony przeciwpożarowej, klasy odporności ogniowej materiałów czy wymagania dotyczące instalacji w pomieszczeniach mokrych stosuje się w pełni.

Rozdzielnice w budynkach modułowych

Rozmieszczenie rozdzielnic elektrycznych to jedno z kluczowych decyzji projektowych. Możliwe są dwa zasadnicze podejścia:

Rozdzielnica centralna w module technicznym

W tym rozwiązaniu jeden moduł – najczęściej umieszczony w centrum obiektu lub przy przyłączu energetycznym – pełni rolę głównego modułu technicznego. Mieszczą się w nim główna rozdzielnica budynkowa (RG), licznik energii elektrycznej oraz ewentualnie inne urządzenia techniczne. Z modułu technicznego poprowadzone są obwody zasilające do pozostałych segmentów.

Zaletą tego rozwiązania jest uproszczenie przyłączenia do sieci elektroenergetycznej i łatwiejsza obsługa instalacji. Wadą jest konieczność prowadzenia długich tras kablowych do odległych modułów oraz zależność wszystkich segmentów od jednego węzła.

Rozdzielnice lokalne w każdym module

Alternatywnym podejściem jest wyposażenie każdego modułu we własną rozdzielnicę lokalną. Zasilanie doprowadzane jest do każdego segmentu z zewnątrz, a moduł zawiera kompletne zabezpieczenia dla obwodów w nim zlokalizowanych. Takie rozwiązanie jest preferowane w obiektach modułowych przeznaczonych do rekonfiguracji lub dobudowy kolejnych segmentów.

W praktyce stosuje się rozwiązania hybrydowe – centralna rozdzielnica główna z licznikiem, a w poszczególnych modułach rozdzielnice podrzędne z zabezpieczeniami obwodowymi.

Uziemienie i wyrównanie potencjałów w konstrukcji metalowej

Większość budynków modułowych opartych jest na stalowej konstrukcji nośnej. Stwarza to z jednej strony ułatwienie – metal jest doskonałym przewodnikiem – a z drugiej wymaga starannego podejścia do kwestii uziemienia i wyrównania potencjałów.

Kluczowe zasady to:

  • Stalowe elementy konstrukcji muszą być połączone z główną szyną uziemiającą (GSU) przewodami wyrównawczymi głównymi
  • Na styku modułów należy wykonać ciągłe połączenia wyrównawcze między elementami stalowymi sąsiednich segmentów
  • Każdy metal dostępny dla dotyku (ramy okienne, balustrady, obudowy urządzeń) musi być objęty miejscowym wyrównaniem potencjałów
  • Uziom fundamentowy lub otokowy powinien być zaprojektowany i wykonany przed montażem modułów
  • Impedancja pętli zwarcia musi być sprawdzona dla każdego modułu po złożeniu obiektu

Szczególną uwagę należy zwrócić na połączenia elektryczne między modułami w miejscach, gdzie stosowane są uszczelnienia termiczne lub akustyczne – materiały izolacyjne mogą przerwać ciągłość elektryczną konstrukcji. W takich przypadkach konieczne jest wykonanie dodatkowych mostkujących połączeń wyrównawczych z przewodów o odpowiednim przekroju.

Instalacje słaboprądowe i inteligentne systemy budynkowe

Nowoczesne budynki modułowe coraz częściej wyposażane są w zaawansowane systemy automatyki budynkowej (BMS), sieci teleinformatyczne, systemy alarmowe i monitoring. Instalacje te wymagają równie starannego planowania jak instalacje elektryczne silnoprądowe.

Trasowanie kabli słaboprądowych musi być oddzielone od tras kablowych instalacji siłowej zgodnie z wymaganiami norm – minimalne odległości zależą od kategorii okablowania i stopnia ekranowania kabli. W miejscach połączeń między modułami dla systemów niskoprądowych stosuje się specjalizowane złącza RJ45 kategorii 6A lub 7, złącza światłowodowe czy dedykowane krosownice do montażu w puszkach przejściowych.

Warto rozważyć zastosowanie protokołów komunikacyjnych odpornych na przerwy w ciągłości sieci – systemy oparte na topologii pierścienia (ring topology) lub z redundantnymi łączami zwiększają niezawodność instalacji, co ma szczególne znaczenie w obiektach, gdzie połączenia fizyczne mogą być narażone na większe obciążenia mechaniczne.

Odbiór i pomiary instalacji po montażu modułów

Sprawdzenie instalacji elektrycznej w budynku modułowym jest procesem dwuetapowym. Pierwszy etap odbywa się w zakładzie produkcyjnym – każdy moduł jest sprawdzany jako samodzielna jednostka, a wyniki pomiarów są dokumentowane. Drugi, finalny etap przeprowadzany jest po złożeniu budynku na placu budowy i obejmuje weryfikację poprawności wykonanych połączeń oraz pomiary parametrów instalacji jako całości.

Zakres pomiarów po złożeniu obiektu obejmuje:

  • Pomiar rezystancji izolacji wszystkich obwodów elektrycznych
  • Sprawdzenie ciągłości przewodów ochronnych i wyrównawczych, w tym na styku modułów
  • Pomiar impedancji pętli zwarcia dla weryfikacji skuteczności ochrony przeciwporażeniowej
  • Sprawdzenie działania wyłączników różnicowoprądowych
  • Pomiar rezystancji uziemienia
  • Weryfikacja nastaw zabezpieczeń nadprądowych

Dokumentacja techniczna odbioru powinna zawierać schematy instalacji z zaznaczonymi miejscami połączeń międzymodułowych, protokoły pomiarów z etapu fabrycznego i po montażu oraz deklaracje zgodności użytych materiałów i urządzeń.

Najczęstsze błędy i jak ich unikać

Praktyka pokazuje, że najczęściej popełniane błędy przy wykonywaniu instalacji elektrycznych w budynkach modułowych to: niewystarczający zapas długości kabli przy styku modułów prowadzący do naprężeń mechanicznych na złączach, pominięcie połączeń wyrównawczych między stalowymi elementami sąsiednich segmentów, zastosowanie złączy o zbyt niskim stopniu ochrony IP w miejscach narażonych na zawilgocenie oraz brak dokumentacji fabrycznej uniemożliwiający prawidłowy odbiór instalacji po montażu.

Aby uniknąć tych problemów, kluczowe jest zaangażowanie doświadczonego projektanta elektrycznego już na etapie projektowania modułów, ścisła współpraca między producentem budynku a ekipą elektryczną odpowiedzialną za montaż, oraz stosowanie sprawdzonych rozwiązań złączowych dedykowanych dla budownictwa modułowego.

Podsumowanie

Instalacja elektryczna w budynku modułowym prefabrykowanym to wyzwanie wymagające kompleksowego podejścia, łączącego wiedzę z zakresu elektrotechniki, budownictwa i zarządzania procesami produkcyjnymi. Kluczem do sukcesu jest staranne projektowanie na etapie fabrycznym, zastosowanie odpowiednich złączy i materiałów w miejscach połączeń między modułami, prawidłowe wykonanie uziemienia i wyrównania potencjałów oraz rzetelna dokumentacja i odbiór instalacji po złożeniu obiektu. Spełnienie tych wymagań gwarantuje bezpieczną, niezawodną i zgodną z przepisami instalację elektryczną, która będzie służyć przez cały okres eksploatacji budynku.
