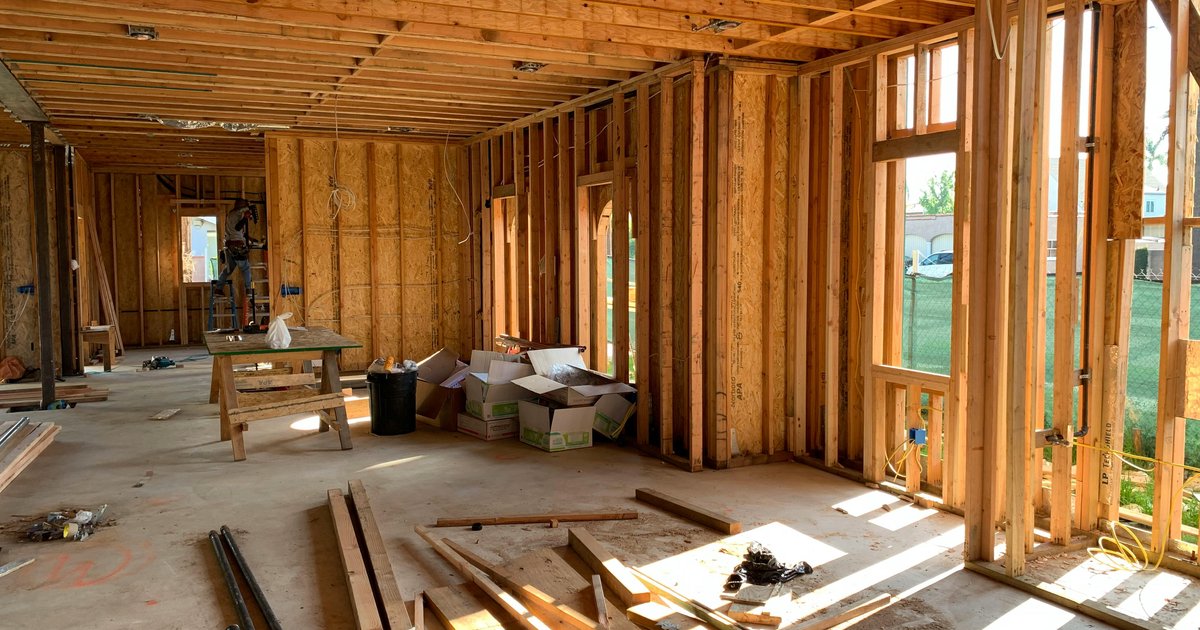

Specyfika domów szkieletowych a instalacja elektryczna

Domy szkieletowe, zwane również domami o konstrukcji drewnianej lub kanadyjskiej, zdobywają coraz większą popularność w Polsce. Szybki czas budowy, dobra izolacyjność termiczna i stosunkowo niskie koszty realizacji to tylko niektóre z zalet tego rozwiązania. Jednak instalacja elektryczna w takim budynku rządzi się nieco innymi prawami niż w tradycyjnym domu murowanym. Drewno jako materiał łatwopalny wymusza zastosowanie specjalnych środków ostrożności i odpowiednich metod prowadzenia przewodów elektrycznych.

Podstawowa różnica polega na tym, że w domu murowanym kable można prowadzić w bruzdach wykutych w ścianie i zalewać je tynkiem. W konstrukcji szkieletowej taka opcja jest niemożliwa – przewody muszą biec przez wnętrze ścian wypełnionych izolacją termiczną lub wzdłuż powierzchni drewnianych elementów konstrukcyjnych. To z kolei wymaga odpowiedniego doboru przewodów, rur osłonowych i sposobu ich mocowania.

Obowiązujące normy i przepisy

Przed przystąpieniem do projektowania instalacji elektrycznej w domu szkieletowym, należy zapoznać się z obowiązującymi przepisami. Kluczowe dokumenty to:

  • Norma PN-IEC 60364 – ogólne wymagania dotyczące instalacji elektrycznych w budynkach
  • Norma PN-HD 60364-5-52 – dobór i montaż wyposażenia elektrycznego, w tym dobór przewodów i sposób ich układania
  • Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych – warunki jakim powinny odpowiadać budynki i ich usytuowanie
  • Normy dotyczące ochrony przeciwpożarowej – szczególnie istotne w przypadku konstrukcji drewnianych

Warto podkreślić, że instalacja elektryczna w domu drewnianym powinna być wykonana przez uprawnionego elektryka, a jej zgodność z przepisami potwierdzona odpowiednimi pomiarami i dokumentacją.

Dobór przewodów do instalacji w konstrukcji drewnianej

Wybór odpowiednich przewodów to fundament bezpiecznej instalacji w domu szkieletowym. Istnieje kilka podstawowych opcji:

Przewody w izolacji ognioodpornej

Przewody typu HDGs lub PH90 charakteryzują się podwyższoną odpornością na ogień – zachowują funkcjonalność nawet przez 90 minut w warunkach pożaru. Choć są droższe od standardowych przewodów, ich zastosowanie w newralgicznych miejscach instalacji jest dobrą praktyką i może być wymagane przepisami dla niektórych obwodów (np. zasilanie systemów alarmowych czy oświetlenia ewakuacyjnego).

Przewody w powłoce bezhalogenowej

Przewody NHXMH lub oznaczane jako LSOH (Low Smoke Zero Halogen) podczas spalania wydzielają minimalną ilość dymu i nie emitują toksycznych halogenów. W budynkach drewnianych, gdzie ryzyko pożaru jest podwyższone, zastosowanie takich przewodów znacznie zwiększa bezpieczeństwo domowników.

Standardowe przewody YDY i YDYp

W przypadku prowadzenia przewodów w rurach osłonowych lub kanałach instalacyjnych dopuszczone jest stosowanie standardowych przewodów YDY (okrągłych) i YDYp (płaskich). Kluczowe jest jednak zapewnienie odpowiedniej ochrony mechanicznej i termicznej przez zastosowanie właściwych osłon.

Rury osłonowe – niezbędny element instalacji

W domach szkieletowych rury osłonowe pełnią wyjątkowo istotną rolę. Zapewniają nie tylko ochronę mechaniczną przewodów, ale przede wszystkim izolują je od drewnianych elementów konstrukcji, ograniczając ryzyko zapłonu w przypadku zwarcia lub przegrzania przewodu.

Rury sztywne PVC

Rury sztywne z PVC stosuje się głównie w miejscach narażonych na uszkodzenia mechaniczne oraz przy prowadzeniu tras poziomych wzdłuż elementów konstrukcyjnych. Są tanie i łatwe w montażu, jednak mają ograniczoną elastyczność. W przypadku zastosowania w pobliżu drewna warto wybierać rury o podwyższonej odporności temperaturowej.

Rury karbowane i elastyczne

Rury karbowane, zarówno zwykłe jak i samogasnące (oznaczenie B lub 750N), doskonale sprawdzają się przy prowadzeniu przewodów przez otwory w słupkach i ryglach konstrukcji szkieletowej. Ich elastyczność ułatwia instalację, a zamknięta konstrukcja zabezpiecza przed gryzoniami i uszkodzeniami.

Rury metalowe

W miejscach szczególnie narażonych na uszkodzenia mechaniczne lub wymagających najwyższego poziomu ochrony przeciwpożarowej stosuje się rury metalowe stalowe lub aluminiowe. Są droższe i trudniejsze w montażu, ale oferują maksymalną ochronę dla prowadzonych w nich przewodów.

Metody prowadzenia tras kablowych w ścianach szkieletowych

Prowadzenie przewodów przez wnętrze ścian szkieletowych wymaga odpowiedniego planowania już na etapie budowy. Najlepiej jest skoordynować pracę elektryka z ekipą stawiającą konstrukcję, tak aby otwory przelotowe w elementach drewnianych zostały wykonane w odpowiednich miejscach przed zamknięciem ścian.

Prowadzenie przewodów przez słupki i rygle

Otwory wiercone w słupkach i ryglach konstrukcji szkieletowej powinny spełniać określone wymagania:

  • Średnica otworu nie powinna przekraczać 1/3 szerokości elementu drewnianego
  • Otwory powinny być rozmieszczone w osi elementu, możliwie daleko od krawędzi
  • Odstęp między otworami nie powinien być mniejszy niż trzykrotna średnica otworu
  • Krawędzie otworów należy zabezpieczyć dławikami lub tulejami ochronnymi chroniącymi izolację przewodów przed przetarciem

Przewody prowadzone przez otwory w elementach drewnianych powinny być chronione rurami lub tulejami uszczelniającymi, które również ograniczają przeciąg powietrza mogący rozprzestrzeniać ogień wewnątrz ścian.

Prowadzenie przewodów w przestrzeni ściany

Pionowe trasy kablowe wewnątrz ścian najczęściej prowadzone są w rurach karbowanych umieszczonych w przestrzeni między izolacją termiczną a płytą OSB lub gipsowo-kartonową. Istotne jest, aby rury były odpowiednio mocowane i nie powodowały mostków termicznych ani akustycznych.

Przy prowadzeniu tras poziomych wewnątrz ścian należy zachować szczególną ostrożność – nadmierne wiercenie i osłabianie elementów poziomych może negatywnie wpłynąć na nośność konstrukcji. W takich przypadkach warto skonsultować się z konstruktorem budowlanym.

Instalacja natynkowa

W niektórych pomieszczeniach, szczególnie technicznych (piwnice, garaże, kotłownie), dopuszcza się prowadzenie instalacji natynkowej w korytkach lub listwach kablowych. Rozwiązanie to jest łatwiejsze w realizacji i późniejszej modyfikacji, choć mniej estetyczne. Przy wyborze listew i koryt kablowych w otoczeniu drewna należy stosować produkty o właściwościach samogasnących.

Puszki instalacyjne w konstrukcji drewnianej

Dobór puszek instalacyjnych to kolejny ważny aspekt instalacji elektrycznej w domu szkieletowym. W ścianach pokrytych płytą gipsowo-kartonową stosuje się puszki podtynkowe przeznaczone do montażu w suchej zabudowie – tzw. puszki do GK wyposażone w uchwyty mocujące do płyty. W ścianach wykończonych boazerią lub deskowaniem stosuje się standardowe puszki podtynkowe wpuszczane w drewno lub specjalne puszki natynkowe.

Kluczowe wymaganie to uszczelnienie przestrzeni wokół puszki – zarówno dla ograniczenia rozprzestrzeniania ognia, jak i poprawy szczelności powietrznej budynku. Dostępne są specjalne manszety i masy uszczelniające przeznaczone do tego celu.

Ochrona przeciwpożarowa instalacji elektrycznej

W domach drewnianych kwestia ochrony przeciwpożarowej instalacji elektrycznej jest absolutnie priorytetowa. Oprócz odpowiedniego doboru przewodów i rur osłonowych, należy zadbać o:

  • Właściwe zabezpieczenia elektryczne – bezpieczniki lub wyłączniki nadmiarowo-prądowe chroniące każdy obwód przed przeciążeniem i zwarciem
  • Wyłączniki różnicowoprądowe (RCD) – chroniące przed prądem różnicowym, który może być przyczyną pożaru nawet bez tradycyjnego zwarcia
  • Ograniczniki przepięć – chroniące instalację przed przepięciami atmosferycznymi i łączeniowymi
  • Czujniki dymu – obowiązkowe w każdym budynku mieszkalnym, w domu drewnianym absolutnie niezbędne na każdym poziomie i w każdym pomieszczeniu
  • Uszczelnienie przejść kablowych – zapobiegające rozprzestrzenianiu ognia i dymu przez otwory w przegrodach budowlanych

Etapowanie prac – kiedy elektryka wchodzi na budowę

Prawidłowa kolejność prac ma ogromne znaczenie dla jakości i bezpieczeństwa instalacji elektrycznej w domu szkieletowym. Orientacyjny harmonogram prac wygląda następująco:

  1. Etap projektowania – opracowanie projektu instalacji elektrycznej uwzględniającego specyfikę konstrukcji szkieletowej, lokalizację rozdzielnicy, tras kablowych i punktów elektrycznych
  2. Po postawieniu konstrukcji, przed zasypaniem izolacją – wykonanie otworów przelotowych, ułożenie rur instalacyjnych i przeprowadzenie przez nie przewodów
  3. Po zamknięciu ścian płytami – wykonanie otworów pod puszki instalacyjne, montaż puszek, wyprowadzenie przewodów
  4. Po zakończeniu prac wykończeniowych – montaż osprzętu (gniazdek, łączników, opraw), podłączenie rozdzielnicy, wykonanie pomiarów odbiorczych

Najczęstsze błędy przy instalacji elektrycznej w domu szkieletowym

Praktyka pokazuje, że przy wykonywaniu instalacji elektrycznej w domach szkieletowych popełnia się kilka typowych błędów:

  • Brak rur osłonowych – prowadzenie przewodów bezpośrednio przez drewno bez jakiejkolwiek ochrony jest niedopuszczalne i niezgodne z przepisami
  • Zbyt głębokie nawiercenie słupków – osłabienie elementów konstrukcyjnych może zagrażać stabilności budynku
  • Nieuszczelnione przejścia – brak uszczelnienia otworów wokół rur i puszek to droga dla ognia i dymu
  • Zła kolejność prac – próba prowadzenia instalacji po zamknięciu ścian jest znacznie trudniejsza i często prowadzi do prowizorycznych rozwiązań
  • Brak dokumentacji – nieudokumentowane trasy kablowe to problem przy późniejszych pracach remontowych i mogą być przyczyną niebezpiecznych wypadków

Podsumowanie

Instalacja elektryczna w domu szkieletowym, choć wymaga większej staranności i wiedzy niż w tradycyjnym budownictwie murowanym, nie stanowi problemu nie do pokonania. Kluczem do sukcesu jest odpowiednie planowanie, właściwy dobór materiałów spełniających wymagania przeciwpożarowe oraz skoordynowanie pracy elektryka z pozostałymi ekipami budowlanymi. Warto zainwestować w dobrej jakości przewody w izolacji bezhalogenowej, solidne rury osłonowe samogasnące oraz kompletne zabezpieczenia elektryczne – w domu drewnianym te inwestycje bezpośrednio przekładają się na bezpieczeństwo mieszkańców i trwałość całej instalacji.
