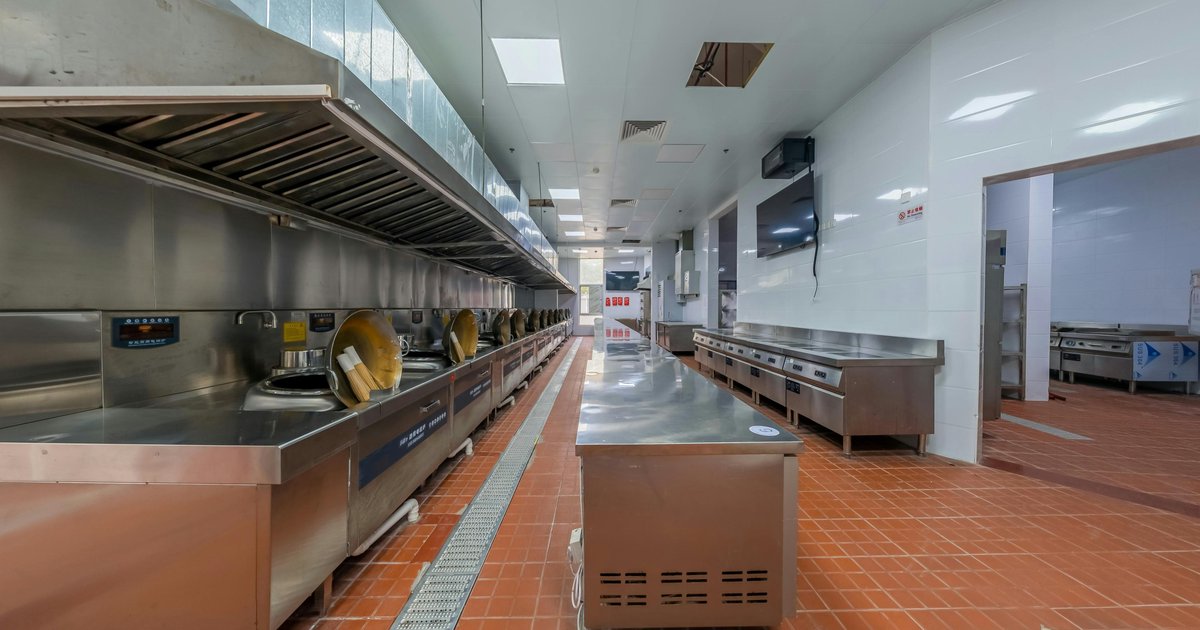

Instalacja elektryczna w kuchni gastronomicznej – obwody siłowe, wentylacja i zabezpieczenia

Profesjonalna kuchnia gastronomiczna to jedno z najbardziej wymagających środowisk pod względem instalacji elektrycznej. Wysoka wilgotność, para wodna, tłuszcze unoszące się w powietrzu, ekstremalne temperatury oraz ogromne zapotrzebowanie na moc sprawiają, że projektowanie i wykonanie instalacji elektrycznej w takim miejscu wymaga szczególnej staranności i wiedzy. W niniejszym artykule omówimy kluczowe aspekty instalacji elektrycznych w kuchniach gastronomicznych, ze szczególnym uwzględnieniem obwodów siłowych, systemów wentylacji oraz niezbędnych zabezpieczeń.

Specyfika środowiska gastronomicznego a wymagania elektryczne

Kuchnia gastronomiczna różni się zasadniczo od kuchni domowej pod względem skali i intensywności użytkowania. Pracuje tu szereg urządzeń o dużej mocy: piece konwekcyjno-parowe, grille elektryczne, płyty indukcyjne, frytownice, zmywarki przemysłowe, lodówki i zamrażarki, a także systemy wentylacyjne i klimatyzacyjne. Łączna moc zainstalowana w średniej kuchni restauracyjnej może wynosić od 50 do nawet 200 kW, co stawia wysokie wymagania przed projektantem instalacji.

Normy regulujące instalacje elektryczne w pomieszczeniach gastronomicznych to przede wszystkim:

• PN-HD 60364 – seria norm dotyczących instalacji elektrycznych w budynkach
• PN-EN 60529 – norma dotycząca stopni ochrony IP urządzeń elektrycznych
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki
• Przepisy sanitarno-epidemiologiczne regulujące wymagania dla zakładów gastronomicznych

Szczególnie istotna jest klasyfikacja stref zagrożenia środowiskowego. Obszary bezpośrednio przy urządzeniach gastronomicznych, strefy zmywalni oraz obszary przechowywania produktów podlegają określonym wymaganiom dotyczącym stopnia ochrony IP stosowanych osprzętu i urządzeń.

Obwody siłowe – serce instalacji kuchennej

Obwody siłowe stanowią fundament instalacji elektrycznej w kuchni gastronomicznej. Ze względu na ogromne zapotrzebowanie na moc, instalacja trójfazowa jest w zasadzie standardem – układy jednofazowe nie są w stanie zapewnić odpowiedniej mocy przy zachowaniu rozsądnych przekrojów przewodów.

Dobór przekrojów przewodów

Każde urządzenie gastronomiczne powinno mieć dedykowany obwód zasilający. Przy doborze przekrojów przewodów należy uwzględnić:

• Moc znamionową urządzenia i współczynnik jednoczesności pracy
• Długość trasy kablowej i związane z tym spadki napięcia
• Temperaturę otoczenia i warunki układania kabli
• Prąd rozruchowy silników (szczególnie ważne dla sprężarek i pomp)

Typowe przekroje przewodów stosowanych w obwodach siłowych kuchni gastronomicznych:

• Piece konwekcyjno-parowe (do 20 kW): przewody 5×6 mm² lub 5×10 mm²
• Piece konwekcyjno-parowe (powyżej 20 kW): przewody 5×16 mm² lub większe
• Zmywarki przemysłowe: przewody 5×4 mm² lub 5×6 mm²
• Urządzenia chłodnicze: przewody 3×2,5 mm² lub 3×4 mm²
• Frytownice, grille elektryczne: przewody 3×4 mm² lub 3×6 mm²

Rozdzielnica kuchenna – klucz do organizacji instalacji

Serce instalacji elektrycznej stanowi rozdzielnica, która powinna być zlokalizowana poza właściwą strefą kuchenną (np. w korytarzu lub pomieszczeniu technicznym) lub w miejscu chronionym przed wilgocią i parą. Rozdzielnica kuchenna powinna zawierać:

• Wyłącznik główny umożliwiający odcięcie całego zasilania kuchni
• Wyłączniki nadprądowe dla każdego obwodu
• Wyłączniki różnicowoprądowe (RCD) o czułości 30 mA dla obwodów w strefach mokrych
• Zabezpieczenia silnikowe dla urządzeń z silnikami elektrycznymi
• Przekaźniki i sterowniki dla systemów automatyki

Coraz częściej stosuje się rozdzielnice z systemem zarządzania energią, pozwalające na monitorowanie zużycia energii w czasie rzeczywistym i optymalizację kosztów eksploatacyjnych.

Gniazda i przyłącza urządzeń

W kuchni gastronomicznej gniazda i przyłącza elektryczne powinny charakteryzować się co najmniej stopniem ochrony IP44, a w miejscach szczególnie narażonych na zachlapanie – IP55 lub IP65. Zalecane jest stosowanie gniazd ze śrubowymi zaciski do przewodów oraz z blokadą uniemożliwiającą przypadkowe wyjęcie wtyczki. Dla urządzeń o dużej mocy stosuje się dedykowane, trwale zainstalowane przyłącza zamiast gniazd.

Wentylacja i klimatyzacja – instalacje elektryczne w służbie komfortu i bezpieczeństwa

System wentylacji kuchni gastronomicznej to jeden z najistotniejszych elementów z punktu widzenia zarówno bezpieczeństwa, jak i komfortu pracy. Instalacja elektryczna obsługująca wentylację musi być niezwykle niezawodna.

Okapy gastronomiczne i centralki wentylacyjne

Okapy kuchenne wymagają zasilania dla wentylatorów wyciągowych o mocy typowo od 1,5 do 7,5 kW. Nowoczesne systemy wentylacji wyposażone są w:

• Falowniki (przemienniki częstotliwości) regulujące prędkość wentylatorów w zależności od intensywności pracy kuchni
• Czujniki temperatury i dymu automatycznie zwiększające intensywność wentylacji
• Systemy odzysku ciepła zmniejszające koszty energetyczne
• Klapy pożarowe z elektrycznym napędem i sterowaniem

Instalacja elektryczna obsługująca wentylację powinna być zasilana z oddzielnego obwodu, najlepiej z dodatkowym zabezpieczeniem w postaci zasilania awaryjnego (UPS lub generator). Szczególnie istotne jest to w kontekście konieczności działania wentylacji nawet w przypadku awarii głównego zasilania – przepisy przeciwpożarowe często wymagają ciągłości pracy wentylatorów oddymiających.

Przewody w strefach gorących

Przewody biegnące w pobliżu urządzeń generujących ciepło muszą być odpowiednio dobrane pod względem odporności temperaturowej. Standardowe przewody z izolacją PVC wytrzymują do 70°C – w pobliżu urządzeń grzewczych należy stosować przewody z izolacją silikonową (do 180°C) lub teflonową. Trasy kablowe w kuchni powinny być prowadzone w odległości minimum 30 cm od powierzchni grzewczych, a jeżeli nie jest to możliwe – stosować ekranowanie termiczne.

Zabezpieczenia elektryczne w kuchni gastronomicznej

Prawidłowe zabezpieczenia to absolutna podstawa bezpiecznej instalacji w kuchni gastronomicznej. Zagrożenia wynikające ze środowiska pracy – wilgoć, wysoka temperatura, mechaniczne uszkodzenia – wymagają wielowarstwowego systemu ochrony.

Ochrona przed porażeniem prądem elektrycznym

Ochrona przed porażeniem realizowana jest na dwóch poziomach:

Ochrona podstawowa (przed dotykiem bezpośrednim):

• Izolacja przewodów i urządzeń odpowiednia do warunków środowiskowych
• Obudowy o odpowiednim stopniu IP
• Bariery i przegrody uniemożliwiające dostęp do części pod napięciem

Ochrona przy uszkodzeniu (przed dotykiem pośrednim):

• Wyłączniki różnicowoprądowe RCD o czułości 30 mA – obowiązkowe w strefach mokrych
• Samoczynne wyłączenie zasilania – szybkie działanie zabezpieczeń nadprądowych
• Wyrównanie potencjałów – szczególnie ważne w kuchni ze względu na obecność metalowych rur, zlewów, wanien i urządzeń

Wyrównanie potencjałów – krytyczny element bezpieczeństwa

W kuchni gastronomicznej wyrównanie potencjałów ma ogromne znaczenie. Wszystkie metalowe elementy instalacji, urządzenia, zlewozmywaki, rury wodociągowe i gazowe muszą być połączone z główną szyną wyrównawczą (GSW). Dodatkowe połączenia wyrównawcze miejscowe (tzw. połączenia miejscowe) powinny być wykonane w pobliżu każdego urządzenia elektrycznego. Połączenia wykonuje się przewodem żółto-zielonym o przekroju minimum 4 mm².

Ochrona przed przepięciami i zakłóceniami

Profesjonalne urządzenia gastronomiczne – szczególnie piece z zaawansowaną elektroniką sterującą, zmywarki oraz piece indukcyjne – są wrażliwe na przepięcia i zakłócenia w sieci. W rozdzielnicy kuchennej warto zastosować:

• Ograniczniki przepięć (SPD) klasy II lub łączone I+II
• Filtry sieciowe EMI dla urządzeń z wrażliwą elektroniką
• Systemy UPS dla urządzeń wymagających ciągłości zasilania

Automatyczne wyłączanie awaryjne

Każda kuchnia gastronomiczna powinna być wyposażona w system awaryjnego wyłączania. Przycisk lub wyłącznik awaryjny (STOP) powinien być umieszczony w widocznym i łatwo dostępnym miejscu, najlepiej przy wyjściu z kuchni. Jego naciśnięcie powinno odciąć zasilanie wszystkich urządzeń grzewczych, przy jednoczesnym utrzymaniu zasilania oświetlenia awaryjnego i wentylacji (lub ich przełączeniu na zasilanie awaryjne).

Instalacja elektryczna a instalacja gazowa – kwestie bezpieczeństwa

W kuchniach, gdzie obok urządzeń elektrycznych funkcjonują urządzenia gazowe, szczególnie ważne jest prawidłowe rozmieszczenie elementów instalacji elektrycznej. Gniazda i łączniki nie powinny znajdować się w odległości mniejszej niż 60 cm od kuchni gazowych i palników. W pobliżu urządzeń gazowych należy stosować osprzęt w wykonaniu przeciwwybuchowym lub przynajmniej o zwiększonej odporności na warunki środowiskowe.

Systemy wykrywania gazu (czujniki gazu ziemnego i propanu) wymagają dedykowanego zasilania elektrycznego oraz połączenia z systemem automatycznego odcinania gazu. Instalacja tych systemów musi spełniać wymagania normy PN-EN 50194 i być wykonana przez certyfikowanego instalatora.

Praktyczne wskazówki dla projektantów i instalatorów

Na podstawie wieloletnich doświadczeń z instalacjami w obiektach gastronomycznych warto zwrócić uwagę na kilka kluczowych aspektów praktycznych:

• Dokumentacja techniczna – projekt instalacji elektrycznej powinien być wykonany przez uprawnionego projektanta i uzgodniony z rzeczoznawcą ds. pożarnictwa
• Rezerwa mocy – zawsze projektuj z rezerwą co najmniej 20-30% na przyszłe rozbudowy i wymianę urządzeń na mocniejsze
• Etykietowanie – każdy obwód w rozdzielnicy musi być czytelnie opisany, a schematy instalacji powinny być dostępne na miejscu
• Przeglądy i konserwacja – instalacja elektryczna w kuchni gastronomicznej wymaga regularnych przeglądów co 1-2 lata ze względu na intensywność użytkowania i warunki środowiskowe
• Szkolenie personelu – pracownicy kuchni powinni znać lokalizację wyłącznika awaryjnego i podstawowe zasady postępowania przy awarii instalacji

Podsumowanie

Instalacja elektryczna w kuchni gastronomicznej to projekt wymagający kompleksowego podejścia, łączącego wiedzę z zakresu elektrotechniki, przepisów budowlanych, sanitarnych i pożarowych. Prawidłowo zaprojektowana i wykonana instalacja zapewnia bezpieczeństwo personelu, niezawodność pracy urządzeń oraz możliwość efektywnego zarządzania energią. Oszczędzanie na jakości materiałów czy kwalifikacjach instalatora w przypadku kuchni gastronomicznej jest niedopuszczalne – konsekwencje mogą być tragiczne. Inwestycja w solidną instalację elektryczną to inwestycja w bezpieczeństwo i długoletnią, bezawaryjną pracę całego obiektu gastronomicznego.

Jeśli planujesz otwarcie restauracji, baru lub innego obiektu gastronomicznego, skontaktuj się z doświadczonym elektrykiem specjalizującym się w instalacjach przemysłowych i gastronomicznych, który pomoże Ci zaplanować bezpieczną i efektywną instalację elektryczną spełniającą wszystkie obowiązujące normy i przepisy.
