Dlaczego instalacje w pomieszczeniach wilgotnych wymagają specjalnego podejścia?
Piwnice, kotłownie, łazienki, garaże czy pomieszczenia gospodarcze to miejsca, w których wilgoć, para wodna i kondensacja stanowią codzienność. W takich warunkach standardowy osprzęt elektryczny przeznaczony do suchych pomieszczeń może nie tylko ulec awarii, ale przede wszystkim stworzyć realne zagrożenie dla życia i zdrowia użytkowników. Porażenie prądem elektrycznym, pożar wywołany zwarciami czy uszkodzenia instalacji wynikające z korozji to tylko niektóre z konsekwencji nieodpowiedniego doboru materiałów.
Polskie prawo budowlane oraz normy serii PN-HD 60364 (odpowiednik międzynarodowych norm IEC 60364) precyzyjnie określają wymagania dotyczące instalacji elektrycznych w strefach narażonych na wilgoć. Znajomość tych przepisów to podstawa każdej odpowiedzialnej realizacji elektrycznej.
Klasy ochrony IP – co oznaczają i jak je interpretować?
Skrót IP pochodzi od angielskiego Ingress Protection i oznacza stopień ochrony obudowy przed wnikaniem ciał stałych i cieczy. Klasyfikacja IP jest określona w normie PN-EN 60529 i składa się z dwóch cyfr, z których każda niesie konkretną informację:
- Pierwsza cyfra (0–6) – określa ochronę przed wnikaniem ciał stałych, w tym kurzu.
- Druga cyfra (0–9) – określa ochronę przed wnikaniem wody i wilgoci.
W przypadku gdy jedna z wartości jest nieokreślona lub nieistotna, zastępuje się ją literą X (np. IPX4 oznacza nieokreśloną ochronę przed ciałami stałymi, ale ochronę przed bryzgami wody z każdego kierunku).
Znaczenie poszczególnych cyfr
Pierwsza cyfra – ochrona przed ciałami stałymi:
- IP0X – brak ochrony
- IP1X – ochrona przed ciałami o średnicy powyżej 50 mm
- IP2X – ochrona przed ciałami o średnicy powyżej 12,5 mm
- IP3X – ochrona przed ciałami o średnicy powyżej 2,5 mm
- IP4X – ochrona przed ciałami o średnicy powyżej 1 mm
- IP5X – ochrona przed pyłem (ograniczone wnikanie)
- IP6X – całkowita ochrona przed pyłem
Druga cyfra – ochrona przed wodą:
- IPX0 – brak ochrony
- IPX1 – ochrona przed pionowo padającymi kroplami wody
- IPX2 – ochrona przed kroplami wody padającymi pod kątem do 15°
- IPX3 – ochrona przed deszczem (kąt do 60°)
- IPX4 – ochrona przed bryzgami wody z każdego kierunku
- IPX5 – ochrona przed strumieniem wody
- IPX6 – ochrona przed silnym strumieniem wody
- IPX7 – ochrona przed zanurzeniem do 1 m przez 30 minut
- IPX8 – ochrona przed długotrwałym zanurzeniem (warunki podane przez producenta)
- IPX9K – ochrona przed strumieniami wody pod wysokim ciśnieniem i temperaturą
Minimalne klasy IP dla różnych pomieszczeń
Dobór osprzętu o właściwej klasie IP zależy od charakterystyki pomieszczenia i stref, w których będą montowane urządzenia. Norma PN-HD 60364-7-701 wyróżnia strefy w łazienkach, a podobne zasady stosuje się w innych pomieszczeniach wilgotnych.

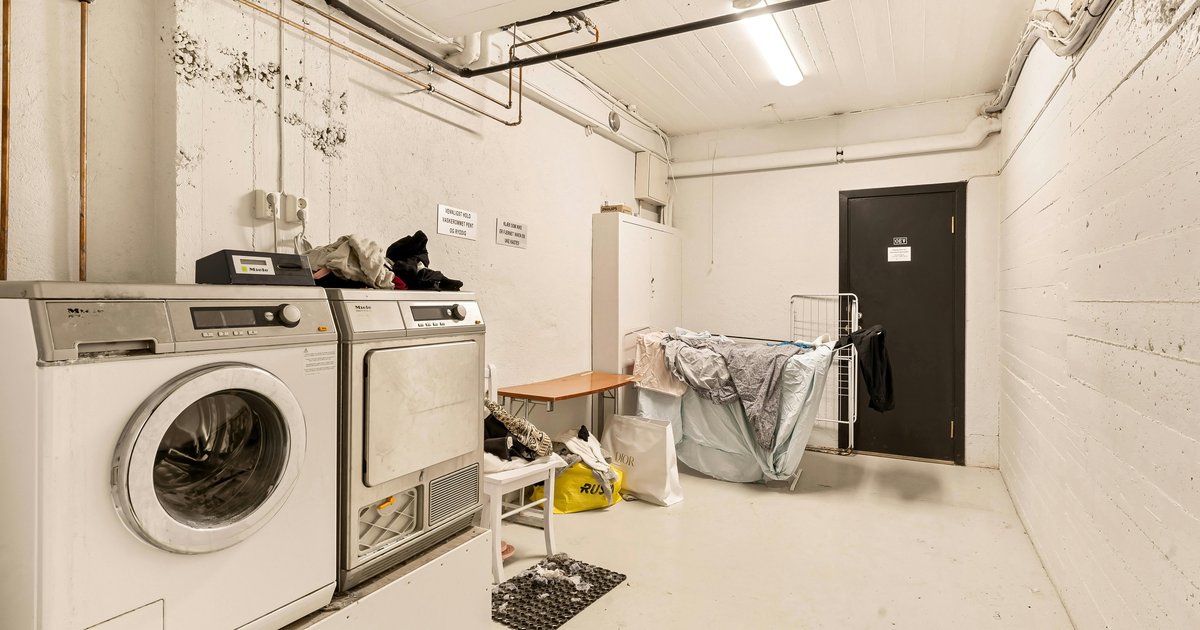

Piwnica i pomieszczenia gospodarcze
W typowej piwnicy, gdzie wilgoć jest podwyższona, ale nie ma bezpośredniego kontaktu z wodą, minimalnym wymaganiem jest klasa IP44. Oznacza ona ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz przed bryzgami wody z każdego kierunku. Dotyczy to gniazd wtyczkowych, łączników, opraw oświetleniowych oraz tablic rozdzielczych.
W przypadku piwnic zalewanych lub narażonych na znaczną kondensację – np. przy nieocieplonych ścianach fundamentowych – zaleca się stosowanie osprzętu klasy IP55 lub wyższej, a w miejscach szczególnie narażonych IP65.
Łazienka – strefy ochronne
W łazienkach norma PN-HD 60364-7-701 definiuje trzy strefy:
- Strefa 0 – wnętrze wanny lub brodzika. Dopuszczalne tylko urządzenia bardzo niskiego napięcia SELV (max 12V AC), klasa IP67 lub wyższa.
- Strefa 1 – przestrzeń powyżej strefy 0 do wysokości 2,25 m. Wymagana klasa minimum IP45, napięcie do 230V tylko dla określonych urządzeń (np. grzejniki podłogowe, wentylatory).
- Strefa 2 – 60 cm poza obrębem strefy 1. Wymagana klasa minimum IP44.
Poza strefami (minimum 60 cm od strefy 1) można montować standardowe gniazda, jednak warto stosować osprzęt o podwyższonej odporności.
Garaż
Garaż to środowisko szczególne – łączy wilgoć, możliwość rozlania paliw i chemikaliów oraz narażenie na uderzenia mechaniczne. Minimalna klasa IP dla osprzętu w garażu to IP44, przy czym dla gniazd narażonych na bezpośredni kontakt z wodą (np. przy myjni) zaleca się IP55. Gniazda z blokadą dla dzieci lub z klapką ochronną to tu standard.
Kotłownia i pomieszczenia techniczne
W kotłowniach, w zależności od zainstalowanych urządzeń i stopnia zawilgocenia, minimalny wymóg to IP44. Jeśli w pomieszczeniu mogą występować opary lub substancje palne, należy dodatkowo rozważyć zastosowanie osprzętu w wykonaniu Ex (przeciwwybuchowym).
Dobór zabezpieczeń w instalacjach wilgotnych
Sama ochrona IP osprzętu to nie wszystko. Równie ważny jest dobór właściwych zabezpieczeń elektrycznych, które chronią zarówno instalację, jak i użytkowników.
Wyłączniki różnicowoprądowe (RCD) – obowiązkowe w strefach wilgotnych
W pomieszczeniach wilgotnych zastosowanie wyłączników różnicowoprądowych (RCD) o czułości 30 mA jest wymogiem normatywnym. Urządzenia te reagują na prąd różnicowy, który pojawia się w przypadku upływności do ziemi – sytuacji charakterystycznej dla środowisk z podwyższoną wilgotnością.
W praktyce oznacza to, że każdy obwód zasilający urządzenia w piwnicy, łazience, garażu czy kotłowni powinien być chroniony osobnym wyłącznikiem RCD 30 mA. Warto stosować wyłączniki selektywne (typ S) w obwodach głównych i standardowe w obwodach końcowych, aby zapewnić selektywność działania.
Ważne jest także rozróżnienie typów RCD:
- Typ AC – reaguje tylko na sinusoidalne prądy przemienne (nie zalecany w nowoczesnych instalacjach).
- Typ A – reaguje na prądy sinusoidalne i pulsujące prądy stałe. Zalecany przy urządzeniach elektronicznych.
- Typ F – reaguje dodatkowo na złożone prądy o wysokiej częstotliwości. Stosowany przy przetwornicach, falownikach.
- Typ B – reaguje na wszystkie rodzaje prądów, w tym gładkie prądy stałe. Stosowany przy ładowarkach EV i napędach.
Bezpieczniki i wyłączniki nadprądowe
Dobór wyłączników nadprądowych (MCB) i bezpieczników w pomieszczeniach wilgotnych nie różni się zasadniczo od standardowych instalacji, jednak należy zwrócić uwagę na kilka aspektów:
- Tablice rozdzielcze umieszczone w wilgotnych pomieszczeniach muszą mieć odpowiednią klasę IP (minimum IP54 dla tablic podtynkowych w piwnicy).
- Przekroje przewodów powinny być dobierane z uwzględnieniem warunków środowiskowych – wilgoć może obniżać skuteczność odprowadzania ciepła.
- Należy stosować przewody w izolacji odpornej na wilgoć i pleśń (np. przewody z izolacją PVC odporne na wodę lub przewody w osłonie gumowej).
Ochrona przed przepięciami (SPD)
W instalacjach obiektów z piwnicami i rozbudowaną infrastrukturą techniczną warto rozważyć montaż ograniczników przepięć (SPD – Surge Protection Device). Chronią one urządzenia przed przepięciami atmosferycznymi i łączeniowymi, które mogą być szczególnie groźne dla czułej elektroniki w kotłowniach (automatyki, sterowniki).
Dobór przewodów i instalacja mechaniczna
W pomieszczeniach wilgotnych sposób prowadzenia przewodów ma kluczowe znaczenie. Oto podstawowe zasady:
- Rury ochronne – przewody należy prowadzić w rurach instalacyjnych odpornych na wilgoć, najlepiej w rurach karbowanych dwuściennych (klasa szczelności IP67) lub rurach sztywnych PVC z uszczelnionymi złączkami.
- Dławnice kablowe – wszystkie wprowadzenia kabli do obudów i tablic muszą być wykonane z użyciem dławnic kablowych o odpowiedniej klasie IP, gwarantujących szczelność przejścia.
- Wysokość montażu – gniazda i łączniki w piwnicy należy montować na wysokości minimum 30–40 cm od posadzki, aby uniknąć zalania podczas ewentualnego podtopienia.
- Przejścia przez ściany – otwory przez ściany i stropy należy uszczelniać masami ogniochronnymi i paroizolacyjnymi, aby zapobiec migracji wilgoci wzdłuż przewodów.
Uziemienie i połączenia wyrównawcze
W środowiskach wilgotnych szczególnie istotne jest prawidłowe wykonanie połączeń wyrównawczych. Metalowe elementy budowlane – rury wodociągowe, kanalizacyjne, gazowe, konstrukcje stalowe – muszą być połączone z główną szyną wyrównawczą (GEB). W łazienkach i pomieszczeniach technicznych wykonuje się dodatkowe lokalne połączenia wyrównawcze (LEB), obejmujące wszystkie dostępne metalowe elementy przewodzące w strefach ochronnych.
Brak właściwych połączeń wyrównawczych w wilgotnym pomieszczeniu może prowadzić do powstawania niebezpiecznych różnic potencjałów między metalowymi elementami, co stanowi bezpośrednie zagrożenie porażeniem elektrycznym nawet przy sprawnej instalacji.
Praktyczne wskazówki dla elektryków i inwestorów
Podsumowując wiedzę o instalacjach w pomieszczeniach wilgotnych, warto zapamiętać kilka kluczowych zasad:
- Zawsze sprawdzaj aktualne normy – wymagania mogą się zmieniać, a lokalne przepisy mogą nakładać dodatkowe obostrzenia.
- Nie oszczędzaj na osprzęcie – różnica cenowa między osprzętem IP44 a IP20 jest niewielka w porównaniu z kosztami napraw i potencjalnych szkód.
- Dokumentuj instalację – sporządzaj schematy i protokoły pomiarowe, szczególnie w trudno dostępnych miejscach takich jak piwnice.
- Stosuj wyłączniki RCD 30 mA bez wyjątku – to najtańsze i najskuteczniejsze zabezpieczenie przed porażeniem w wilgotnych warunkach.
- Regularnie kontroluj stan instalacji – wilgoć przyspiesza degradację materiałów, dlatego przeglądy w piwnicach i kotłowniach powinny być częstsze niż w suchych pomieszczeniach.
- Używaj certyfikowanego osprzętu – znak CE i deklaracja właściwości użytkowych to minimum, ale warto sięgać po produkty uznanych producentów z potwierdzonymi testami IP.
Podsumowanie
Instalacja elektryczna w piwnicy i pomieszczeniach wilgotnych to zadanie wymagające solidnej wiedzy, doświadczenia i skrupulatnego podejścia do każdego szczegółu. Właściwy dobór osprzętu pod kątem klasy IP, zastosowanie wyłączników różnicowoprądowych, odpowiednie prowadzenie przewodów i wykonanie połączeń wyrównawczych to elementy, które razem tworzą bezpieczny i trwały system elektryczny. Pamiętaj, że bezpieczeństwo w środowisku wilgotnym nie jest opcją – to obowiązek każdego odpowiedzialnego elektryka i inwestora.
