Puszki instalacyjne to kluczowy element każdej instalacji elektrycznej. To właśnie w nich schowane są połączenia przewodów zasilających, obwodów oświetleniowych czy gniazd wtykowych. Choć z pozoru łączenie przewodów w puszce wydaje się prostą czynnością, błędy popełniane na tym etapie prac mogą skutkować poważnymi konsekwencjami – od przerw w zasilaniu, przez uszkodzenia sprzętu, aż po pożary. Poniżej znajdziesz kompleksowy przewodnik, który pomoże Ci wykonać to zadanie zgodnie ze sztuką elektrotechniczną.
Dlaczego poprawne połączenia w puszkach są tak ważne?
Każde połączenie elektryczne niesie ze sobą pewną rezystancję styku. Jeśli połączenie jest wykonane niestarannie – zbyt luźno, z utlenionym drutem lub za pomocą nieodpowiednich materiałów – rezystancja ta wzrasta. W konsekwencji powstaje ciepło, które przy dużych obciążeniach może doprowadzić do stopienia izolacji, iskrzenia, a ostatecznie do pożaru.
Mechanizm tego zjawiska opisuje prawo Joule’a-Lenza: moc cieplna wydzielana w połączeniu jest proporcjonalna do kwadratu prądu oraz do rezystancji styku. To oznacza, że nawet niewielkie pogorszenie kontaktu – na przykład warstwa tlenków na drucie aluminiowym albo lekko odkręcona śruba – przy prądzie 16 A może w miejscu połączenia wygenerować temperaturę znacznie wyższą niż temperatura pracy izolacji PVC (70°C). Efekt jest kumulatywny: raz nagrzane połączenie utlenia się jeszcze bardziej, rezystancja rośnie dalej, a proces przyspiesza aż do momentu zapłonu izolacji lub stopienia złączki.
Zgodnie z normą PN-HD 60364 oraz przepisami prawa budowlanego, wszelkie połączenia przewodów muszą być wykonane w sposób trwały, pewny mechanicznie i elektrycznie, a także dostępne do kontroli i konserwacji. Puszka instalacyjna jest właśnie tym miejscem, gdzie przepisy te muszą być bezwzględnie przestrzegane – żadne połączenie nie powinno znajdować się w miejscu niedostępnym, np. zatynkowane bezpośrednio w murze bez puszki.
Rodzaje puszek instalacyjnych
Przed przystąpieniem do prac warto zrozumieć, jakie typy puszek są dostępne na rynku i do czego służą:
- Puszki podtynkowe – montowane w ścianie, niewidoczne po zakończeniu prac wykończeniowych. Najpopularniejszy wybór w budownictwie mieszkaniowym.
- Puszki natynkowe – montowane na powierzchni ściany lub sufitu. Stosowane w budynkach przemysłowych, garażach lub gdy nie ma możliwości kucia ścian.
- Puszki hermetyczne (IP65/IP67) – przeznaczone do stosowania w miejscach narażonych na wilgoć, kurz lub wodę (łazienki, pralnie, zewnętrze budynków).
- Puszki do sufitów podwieszanych – specjalnie zaprojektowane do montażu w przestrzeniach technicznych.
Wybór odpowiedniego rodzaju puszki do warunków panujących w danym miejscu to pierwszy krok do bezpiecznej instalacji. Stopień ochrony IP nie jest formalnością – w łazience w strefie narażonej na zachlapanie zwykła puszka podtynkowa IP20 z czasem doprowadzi do wnikania wilgoci do połączeń, korozji styków i wzrostu rezystancji, a w efekcie do miejscowego przegrzewania.
| Typ puszki | Typowe IP | Zastosowanie |
|---|---|---|
| Podtynkowa | IP20–IP2X | Suche pomieszczenia mieszkalne i biurowe |
| Natynkowa | IP44–IP55 | Garaże, warsztaty, instalacje przemysłowe |
| Hermetyczna | IP65–IP68 | Łazienki, pomieszczenia wilgotne, zewnętrze budynku |
| Do sufitów podwieszanych | IP20–IP44 | Przestrzenie techniczne, biura z podwieszanym sufitem |
Warto również pamiętać o pojemności puszki – producent zawsze podaje maksymalną liczbę i przekrój przewodów, jakie można w niej bezpiecznie umieścić. Zbyt mała puszka w połączeniu z dużą liczbą złączek to gotowy przepis na problemy z odprowadzaniem ciepła i domykaniem pokrywy.
Narzędzia i materiały niezbędne do pracy
Zanim przystąpisz do wykonywania połączeń, przygotuj odpowiednie wyposażenie:
- Obcinaczki do kabli i ściągacz izolacji
- Szczypce płaskie i kombinerki
- Wkrętak izolowany (płaski i krzyżowy)
- Miernik fazowy lub wskaźnik napięcia
- Multimetr
- Złączki instalacyjne (WAGO, skrętki, tulejki kablowe)
- Taśma izolacyjna lub koszulki termokurczliwe
- Opaska kablowa (opaski zaciskowe)
- Krymparka do tulejek kablowych – niezbędna, jeśli pracujesz z przewodami linkowymi
Dobór narzędzi ma bezpośredni wpływ na jakość połączenia. Ściągacz izolacji z regulowaną głębokością cięcia pozwala usunąć izolację bez nacinania żyły, a wkrętak dynamometryczny do zacisków śrubowych umożliwia dokręcenie śruby z momentem podanym przez producenta, co eliminuje ryzyko zarówno zbyt słabego, jak i zbyt mocnego dokręcenia.
Pamiętaj, że wszystkie prace elektryczne należy wykonywać przy wyłączonym zasilaniu – bezwzględnie należy odłączyć obwód na tablicy bezpiecznikowej i upewnić się za pomocą miernika, że przewody są pozbawione napięcia. Nigdy nie poprzestawaj na samym wyłączeniu bezpiecznika bez weryfikacji miernikiem – pomylenie obwodów na starej lub nieoznaczonej tablicy rozdzielczej to jedna z najczęstszych przyczyn porażeń podczas prac przy puszkach.
Techniki wykonywania połączeń w puszkach instalacyjnych
1. Złączki sprężynowe (WAGO)

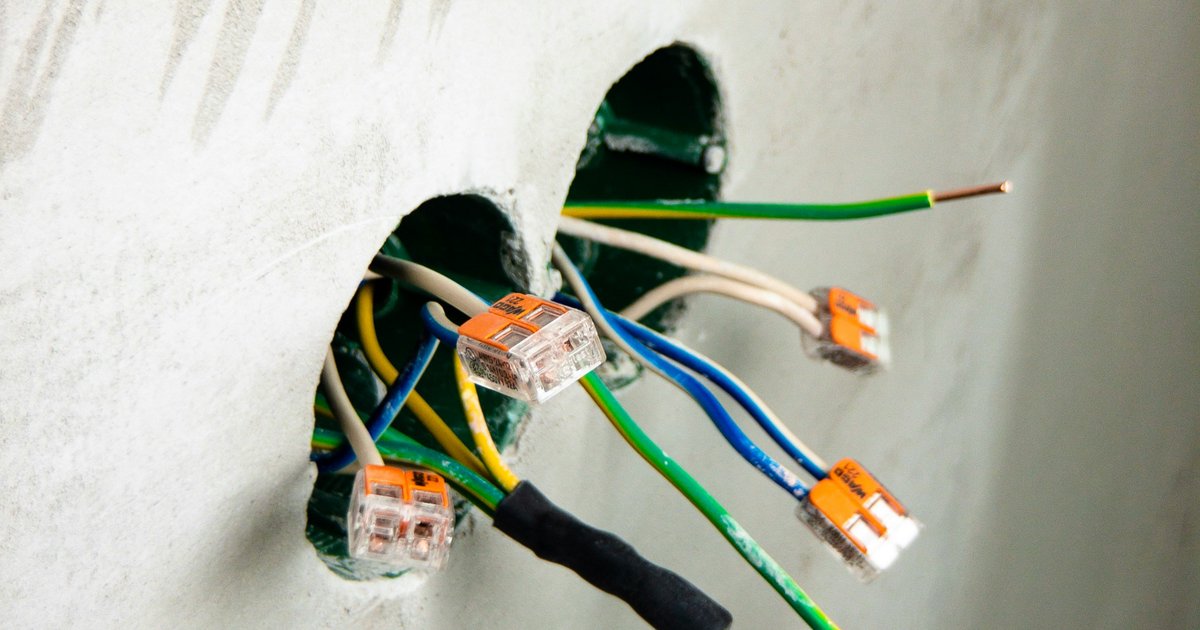

Złączki sprężynowe, znane powszechnie pod nazwą handlową WAGO (lub jako szybkozłączki), to obecnie najczęściej stosowane rozwiązanie w nowoczesnych instalacjach elektrycznych. Ich główną zaletą jest szybkość montażu, wielokrotne użycie oraz wysoka niezawodność.
Jak poprawnie stosować złączki WAGO:
- Zdejmij izolację z przewodu na długości wskazanej przez producenta (zazwyczaj 10–12 mm).
- Upewnij się, że drut jest prosty i nieuszkodzony – żyłki wielodrutowe należy skręcić lub zacisnąć tulejką.
- Wsuń przewód do złączki aż do oporu – powinien wyraźnie zatrzasnąć się na miejscu.
- Sprawdź połączenie, lekko ciągnąc za przewód – prawidłowo osadzony drut nie powinien się wysuwać.
Złączki WAGO serii 221 umożliwiają dźwignię ułatwiającą demontaż przewodu bez uszkadzania instalacji. To rozwiązanie szczególnie polecane przy konieczności późniejszych modyfikacji. Warto zwrócić uwagę na maksymalny prąd i przekrój przewodu podany na obudowie złączki – większość popularnych modeli obsługuje przewody o przekroju 0,5–4 mm² i prąd do 24 A, ale są też złączki przeznaczone do przewodów zasilających o większych przekrojach. Stosowanie złączki poza jej parametrami znamionowymi jest tak samo niebezpieczne, jak niedokręcenie zacisku śrubowego.
2. Listwy zaciskowe (zaciski śrubowe)
Zaciski śrubowe to klasyczne rozwiązanie stosowane od dziesięcioleci. Zapewniają solidne, pewne połączenie, jednak wymagają regularnej kontroli dokręcenia śrub, szczególnie w instalacjach narażonych na drgania lub zmienne temperatury.
Zasady prawidłowego montażu:
- Zdejmij izolację na odpowiedniej długości (zwykle 8–10 mm dla zacisków małogabarytowych).
- W przypadku przewodów wielodrutowych koniecznie zastosuj tulejkę końcową (ferrule), zapobiegającą rozprostowaniu się żyłek pod śrubą.
- Dokręć śrubę z właściwym momentem – zbyt mocne dokręcenie może uszkodzić przewód, zbyt słabe spowoduje iskrzenie.
- Po dokręceniu sprawdź, czy żaden drucik nie wystaje poza obszar zacisku.
Zaciski śrubowe mają jedną istotną przewagę nad złączkami sprężynowymi w instalacjach narażonych na wysokie temperatury otoczenia lub duże obciążenia cykliczne (np. bojlery, piekarniki) – dobrze dokręcona śruba lepiej znosi rozszerzalność termiczną miedzi niż sprężyna z metalu w niektórych starszych konstrukcjach złączek. Z drugiej strony wymagają okresowej kontroli, ponieważ miedź „płynie” pod naciskiem śruby i po latach połączenie może się poluzować – dlatego w instalacjach przemysłowych zaleca się okresowe dokręcanie zacisków podczas przeglądów.
3. Skrętki zabezpieczone izolacją
Skręcanie przewodów jest najstarszą metodą łączenia, która przy prawidłowym wykonaniu może być stosowana jako rozwiązanie tymczasowe lub w instalacjach niskoprądowych. W instalacjach 230V/400V metoda ta nie jest zalecana jako samodzielne rozwiązanie i powinna być stosowana wyłącznie w połączeniu z lutowaniem lub specjalnymi nakrętkami izolacyjnymi.
Jeśli decydujesz się na tę metodę:
- Zdejmij izolację na minimum 20 mm.
- Skręć przewody ciasno, wykonując co najmniej 5–7 obrotów.
- Zabezpiecz połączenie nakrętką izolacyjną lub szczelnie owiń taśmą izolacyjną (minimum 3 warstwy).
Sama skrętka bez lutowania lub docisku nakrętki traci szczelność mechaniczną znacznie szybciej niż złączka sprężynowa czy zacisk śrubowy – wystarczy niewielkie drganie instalacji, na przykład od pracy silnika wentylatora, aby styk się rozluźnił. Z tego powodu podczas modernizacji starych instalacji, gdzie zastano wyłącznie skrętki, warto przy każdej okazji zastąpić je złączką sprężynową lub zaciskiem śrubowym z tulejką.
4. Tulejki kablowe i zaciskanie
Przy przewodach wielodrutowych przed umieszczeniem ich w złączkach śrubowych lub sprężynowych warto stosować tulejki końcowe zaciskane specjalnym zaciskiem (krymparką). Tulejka zbiera wszystkie żyłki razem, zapewniając jednorodny i pewny kontakt elektryczny. Dobór tulejki musi być zgodny z przekrojem przewodu – tulejka za duża pozostawi luz i pogorszy zacisk, a za mała nie obejmie wszystkich żyłek.
Poniższa tabela porządkuje wybór metody połączenia w zależności od typu instalacji:
| Metoda | Zalety | Ograniczenia |
|---|---|---|
| Złączka sprężynowa WAGO | Szybki montaż, powtarzalność, brak potrzeby dokręcania | Limit prądowy i przekroju przewodu podany przez producenta |
| Zacisk śrubowy | Trwałość, odporność na wysoką temperaturę i duże przewody | Wymaga tulejki na przewodach linkowych i okresowej kontroli momentu |
| Skrętka izolowana | Prostota wykonania, przydatna w obwodach niskoprądowych | Niewystarczająca sama w instalacjach 230V/400V |
Organizacja przewodów wewnątrz puszki
Prawidłowe wykonanie połączeń to jedno, ale równie ważna jest właściwa organizacja przewodów wewnątrz puszki:
- Długość zapasowa – każdy przewód powinien mieć zapas długości wynoszący co najmniej 10–15 cm, co umożliwi ewentualne naprawy i modyfikacje w przyszłości.
- Segregacja według funkcji – przewody fazowe, neutralne i ochronne powinny być wyraźnie oznaczone i układane w sposób logiczny.
- Nie przeciążaj puszki – zbyt wiele przewodów upchanych w małej puszce utrudnia montaż, kontrolę oraz odprowadzanie ciepła.
- Opaski kablowe – wiązanie przewodów w pęczki porządkuje instalację i ułatwia orientację.
- Opis połączeń – w bardziej rozbudowanych instalacjach warto opisać przewody markerem lub używać kolorowych taśm identyfikacyjnych.
Warto również zwrócić uwagę na sposób ułożenia przewodów w samej puszce – zbyt ostre zagięcia w miejscu wejścia kabla przez otwór dławnicowy mogą z czasem doprowadzić do przetarcia izolacji o krawędź obudowy. Dobrą praktyką jest takie uformowanie pętli zapasowej, aby przewody układały się swobodnie, bez naprężeń mechanicznych działających na złączki.
Najczęstsze błędy przy wykonywaniu połączeń w puszkach
Błąd 1: Zbyt krótko zdjęta izolacja
Zbyt mała długość odsłoniętego przewodu powoduje, że drut nie dociera do właściwej głębokości w złączce lub zacisku. Połączenie może wydawać się pewne, ale przy pierwszym większym obciążeniu lub drganiu – przerwie. Zawsze stosuj się do zaleceń producenta złączek dotyczących długości odsłoniętego drutu.
Błąd 2: Uszkodzenie żył podczas zdejmowania izolacji
Używanie zwykłego noża do ściągania izolacji to proszenie się o kłopoty. Nacięcia i wżery na przewodzie znacząco osłabiają jego przekrój, co zwiększa rezystancję i ryzyko przegrzania. Zawsze używaj profesjonalnego ściągacza izolacji regulowanego na odpowiednią średnicę przewodu. Nawet niewielkie, niewidoczne gołym okiem nacięcie może stać się punktem, w którym przewód pęknie mechanicznie po miesiącach eksploatacji, na przykład podczas drgań ściany wywołanych pracami budowlanymi w sąsiedztwie.
Błąd 3: Mieszanie różnych metali bez zabezpieczenia
Bezpośrednie łączenie miedzi z aluminium bez specjalnych złączek bimetalicznych prowadzi do korozji elektrochemicznej. Problem ten dotyczy głównie starszych instalacji z przewodami aluminiowymi – wymagają one specjalnych złączek AL/CU lub past antykorozyjnych. Korozja elektrochemiczna postępuje niezauważalnie – z zewnątrz połączenie wygląda poprawnie, a jego rezystancja tygodniami rośnie, aż w końcu dochodzi do przegrzania styku, mimo że nikt niczego wcześniej nie dotykał.
Błąd 4: Brak zaciśnięcia tulejek na przewodach wielodrutowych
Przewody wielodrutowe (linka) bez tulejek końcowych mogą tracić poszczególne żyłki przy dokręcaniu zacisku śrubowego. Luźne żyłki mogą stykać się z sąsiednimi przewodami, powodując zwarcia. Zawsze stosuj tulejki kablowe przy przewodach linkowych.
Błąd 5: Pozostawianie odsłoniętych części metalowych
Każda odsłonięta część przewodu, która nie jest ukryta w złączce lub zacisku, stanowi potencjalne zagrożenie. Grozi to zwarciami wewnątrz puszki oraz porażeniem elektrycznym podczas prac serwisowych. Sprawdź każde połączenie pod kątem ewentualnych wystających elementów metalowych.
Błąd 6: Pominięcie przewodu ochronnego (PE)
Przewód ochronny (żółto-zielony) jest absolutnie kluczowym elementem bezpieczeństwa instalacji. Niestety, wiele osób bagatelizuje jego poprawne podłączenie lub całkowicie go pomija. Przewód PE musi być podłączony w każdym punkcie instalacji, gdzie jest wymagany normą. Jego pominięcie oznacza, że w razie uszkodzenia izolacji fazowej i pojawienia się napięcia na obudowie urządzenia, wyłącznik różnicowoprądowy może nie zadziałać w oczekiwany sposób, a obudowa pozostanie pod napięciem – to jedna z najbardziej niebezpiecznych konsekwencji błędów w puszce, bo nie widać jej na pierwszy rzut oka.
Błąd 7: Zamknięcie puszki bez sprawdzenia instalacji
Przed zakryciem puszki pokrywą należy bezwzględnie sprawdzić multimetrem ciągłość obwodów oraz brak zwarć między przewodami. Próba włączenia zasilania bez wcześniejszej weryfikacji może skutkować natychmiastowym przepaleniem bezpiecznika lub – co gorsze – trwałym uszkodzeniem instalacji.
Kontrola i odbiór połączeń
Po wykonaniu wszystkich połączeń zalecamy przeprowadzenie następujących czynności kontrolnych:
- Oględziny wzrokowe – sprawdź każde połączenie pod kątem prawidłowego osadzenia przewodów, braku odsłoniętych metalowych części i właściwego oznaczenia kolorystycznego.
- Pomiar ciągłości – użyj multimetru, aby potwierdzić, że każdy obwód jest ciągły i nie ma przerw.
- Pomiar rezystancji izolacji – megaomomierz umożliwia wykrycie ewentualnych uszkodzeń izolacji lub zbliżeń przewodów, które mogłyby prowadzić do upływu prądu.
- Test pod napięciem – po załączeniu zasilania sprawdź napięcie na poszczególnych obwodach i upewnij się, że wszystko działa zgodnie z projektem.
W instalacjach nowo wykonanych lub po większej modernizacji tego typu pomiary powinny zostać potwierdzone protokołem odbioru wykonanym przez uprawnionego elektryka – to nie tylko formalność, ale realna ochrona w razie ewentualnej szkody czy kontroli. Warto również wykonać zdjęcia wnętrza puszki przed jej zamknięciem – ułatwią one diagnozę, jeśli w przyszłości pojawi się problem, a puszka będzie już zatynkowana lub trudno dostępna.
Podsumowanie
Prawidłowe wykonanie połączeń w puszkach instalacyjnych wymaga wiedzy, odpowiednich narzędzi i skrupulatności. Stosowanie złączek sprężynowych lub zacisków śrubowych z tulejkami końcowymi, właściwa organizacja przewodów oraz dokładna kontrola po zakończeniu prac to podstawa bezpiecznej i długotrwałej instalacji elektrycznej.
Pamiętaj, że błędy w instalacji elektrycznej często ujawniają się dopiero po dłuższym czasie – niekiedy z tragicznymi skutkami. Jeśli nie masz pewności co do poprawności wykonanych prac, zawsze skonsultuj się z licencjonowanym elektrykiem, który posiada odpowiednie uprawnienia do odbioru instalacji elektrycznych.
Wszelkie prace elektryczne powinny być prowadzone zgodnie z obowiązującymi normami (PN-HD 60364) oraz przepisami BHP. W Polsce instalacje elektryczne w obiektach budowlanych podlegają obowiązkowi odbioru technicznego.
