Czym różni się instalacja elektryczna w domu pasywnym?
Dom pasywny to budynek zaprojektowany tak, aby zużywał jak najmniej energii – jego roczne zapotrzebowanie na ciepło nie może przekraczać 15 kWh/(m²·rok). Tak rygorystyczne standardy wymuszają szczególne podejście do każdego elementu budynku, w tym do instalacji elektrycznej. Tradycyjne rozwiązania stosowane w budownictwie konwencjonalnym często okazują się tu niewystarczające lub wręcz szkodliwe dla parametrów energetycznych budynku.
Projektant instalacji elektrycznej w domu pasywnym musi mierzyć się z kilkoma wyzwaniami jednocześnie: zachowaniem szczelności przegród budowlanych, unikaniem mostków termicznych, integracją z systemem wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), a także optymalnym zarządzaniem energią elektryczną jako jedynym lub dominującym nośnikiem energii w budynku.
Szczelność powietrzna – największe wyzwanie dla elektryka
Jednym z fundamentalnych wymogów normy Passivhaus jest osiągnięcie bardzo niskiego współczynnika infiltracji powietrza n₅₀ ≤ 0,6 h⁻¹. Oznacza to, że budynek musi być praktycznie szczelny. Każde przejście kabla przez warstwę szczelną stanowi potencjalne miejsce nieszczelności, które może poważnie obniżyć jakość energetyczną budynku.
Aby sprostać temu wymaganiu, stosuje się kilka sprawdzonych metod:
- Dedykowane przepusty kablowe – specjalistyczne puszki i przepusty z uszczelnieniami membranowymi lub piankowymi, które pozwalają przeprowadzić kabel bez naruszenia ciągłości warstwy szczelnej.
- Instalacja elektryczna w warstwie instalacyjnej – jeden z najskuteczniejszych sposobów polega na umieszczeniu całości lub większości instalacji w dedykowanej warstwie po wewnętrznej stronie szczelnej membrany, na przykład w ruszcie z płyt gipsowo-kartonowych lub w specjalnej warstwie instalacyjnej z wełny mineralnej.
- Trasy kablowe biegnące wyłącznie wewnątrz budynku – unikanie prowadzenia kabli przez ściany zewnętrzne tam, gdzie nie jest to absolutnie konieczne.
- Uszczelniane puszki elektryczne – puszki wyposażone w uszczelki lub membrany samoprzylepne, które po zamontowaniu kabla zachowują szczelność przejścia.
Warto zaznaczyć, że szczelność powietrzna jest testowana podczas tzw. testu Blower Door – nadciśnienia lub podciśnienia w budynku. Każda nieszczelność wykonana przez elektryka może zaważyć na ostatecznym wyniku testu i zdyskwalifikować budynek jako pasywny.
Mostki termiczne w instalacji elektrycznej
Mostki termiczne to miejsca w przegrodzie budowlanej, w których ciepło przenika szybciej niż w pozostałej części ściany czy stropu. W domu pasywnym ich wpływ na straty ciepła jest szczególnie zauważalny, ponieważ pozostałe elementy budynku są tak dobrze zaizolowane, że nawet drobne niedoskonałości nabierają znaczenia.
W kontekście instalacji elektrycznej mostki termiczne mogą powstawać w następujących miejscach:
- Miejsca mocowania kabli metalowymi uchwytami przebijającymi izolację
- Metalowe puszki podtynkowe montowane w ścianach zewnętrznych lub w bliskości warstwy izolacyjnej
- Trasy kablowe przechodzące przez warstwę izolacyjną z materiałów o wysokiej przewodności cieplnej
- Metalowe kanały kablowe prowadzone na ścianach zewnętrznych
Rozwiązaniem jest stosowanie puszek elektrycznych wykonanych z tworzyw sztucznych, unikanie prowadzenia tras kablowych przez warstwę izolacyjną bez odpowiednich uszczelnień, a przede wszystkim – zaprojektowanie instalacji tak, aby w całości mieściła się po ciepłej stronie budynku.
Integracja z wentylacją mechaniczną z odzyskiem ciepła
Centralnym elementem każdego domu pasywnego jest rekuperator – urządzenie zapewniające wymianę powietrza przy jednoczesnym odzysku ciepła na poziomie 75-95%. Instalacja elektryczna musi być zintegrowana z tym systemem na kilku poziomach.
Po pierwsze, sam rekuperator i jego automatyka wymagają zasilania elektrycznego oraz odpowiedniego podłączenia do systemu zarządzania budynkiem (BMS lub systemu smart home). Należy przewidzieć:
- Obwód zasilający centralę rekuperacyjną z odpowiednim zabezpieczeniem
- Okablowanie sterujące dla czujników CO₂, wilgotności i temperatury
- Integrację z czujnikami jakości powietrza w poszczególnych pomieszczeniach
- Podłączenie do systemu automatyki domowej w celu koordynacji pracy rekuperatora z innymi urządzeniami
Po drugie, trasy kanałów wentylacyjnych muszą być skoordynowane z trasami instalacji elektrycznej już na etapie projektu – oba systemy konkurują o przestrzeń w warstwie instalacyjnej, sufitach podwieszanych i szachtach technicznych.
Po trzecie, w domach pasywnych często stosuje się gruntowe wymienniki ciepła (GWC), które wymagają dodatkowego okablowania sterującego oraz czujników.
Ogrzewanie elektryczne jako podstawowe źródło ciepła
W domu pasywnym, ze względu na minimalne zapotrzebowanie na ciepło, tradycyjne systemy grzewcze często są zastępowane elektrycznymi. Najpopularniejsze rozwiązania to:
Pompa ciepła powietrze-powietrze
Integrowana bezpośrednio z systemem wentylacji, wymaga zasilania trójfazowego lub jednofazowego w zależności od mocy. Jest to najefektywniejsze rozwiązanie pod względem COP (współczynnika efektywności), sięgającego 3-5.
Elektryczne ogrzewanie podłogowe
Stosowane jako ogrzewanie uzupełniające lub jedyne źródło ciepła. W domu pasywnym maty grzewcze o stosunkowo niewielkiej mocy (50-80 W/m²) są wystarczające. Wymagają osobnych obwodów z termostatami lub integracji z systemem automatyki.
Pompa ciepła powietrze-woda lub grunt-woda
Bardziej zaawansowane rozwiązanie, wymagające zasilania trójfazowego, rozbudowanego okablowania sterującego oraz integracji z zasobnikiem ciepłej wody użytkowej.
Niezależnie od wyboru systemu grzewczego, projektant instalacji elektrycznej musi zaplanować odpowiednie przekroje kabli zasilających, właściwe zabezpieczenia oraz miejsce przyłącza w rozdzielni głównej.
Fotowoltaika i magazynowanie energii
Dom pasywny i instalacja fotowoltaiczna to naturalne połączenie – minimalne zużycie energii sprawia, że mniejszy system PV jest w stanie pokryć znaczną część rocznego zapotrzebowania na prąd. Projektując instalację elektryczną, warto od razu uwzględnić:
- Okablowanie DC od paneli do inwertera – prowadzone w korytkach lub rurach kablowych odpornych na UV, z odpowiednimi przepustami przez dach lub ściany zewnętrzne z zachowaniem szczelności
- Miejsce na inwerter i ewentualny magazyn energii – urządzenia te wymagają odpowiedniej wentylacji i przestrzeni technicznej
- Liczniki energii do monitorowania produkcji i zużycia – warto przewidzieć system licznikowy umożliwiający szczegółową analizę bilansu energetycznego
- Przygotowanie pod magazyn energii – nawet jeśli bateria nie jest montowana od razu, warto przewidzieć odpowiednie okablowanie i miejsce w rozdzielni
- Zarządzanie mocą i load balancing – inteligentne systemy mogą sterować ładowaniem pojazdów elektrycznych, uruchamianiem urządzeń dużej mocy i zarządzaniem nadwyżkami energii z PV

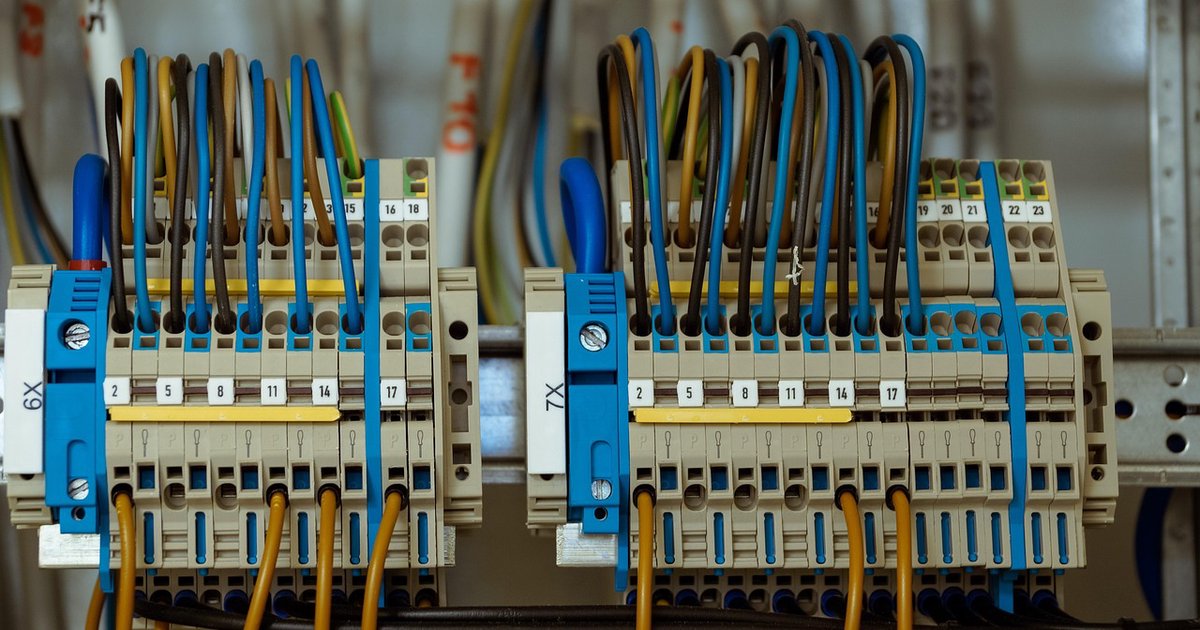

Rozdzielnia elektryczna w domu pasywnym
Rozdzielnia główna w domu pasywnym jest zazwyczaj bardziej rozbudowana niż w budownictwie konwencjonalnym. Wynika to z konieczności obsługi wielu obwodów specjalistycznych. Powinna zawierać:
- Wyłącznik główny i licznik energii
- Wyłączniki różnicowoprądowe (RCD) dla poszczególnych grup obwodów
- Zabezpieczenia dla obwodów grzewczych (pompa ciepła, ogrzewanie podłogowe)
- Zabezpieczenia dla rekuperatora i systemu wentylacji
- Obwody dla instalacji PV i magazynu energii
- Moduły automatyki i magistrale komunikacyjne (KNX, Modbus, Z-Wave itp.)
- Zabezpieczenia przepięciowe (SPD) klasy I i II
Warto przewidzieć szafę o co najmniej 30% większą od aktualnego zapotrzebowania – domy pasywne są często rozbudowywane o kolejne systemy automatyki, punkty ładowania pojazdów elektrycznych czy nowe urządzenia smart home.
Automatyka budynkowa i systemy zarządzania energią
System zarządzania budynkiem (BMS) jest w domu pasywnym nie tyle luksusem, co koniecznością. Pozwala on na:
- Optymalizację zużycia energii w czasie rzeczywistym
- Sterowanie oświetleniem z uwzględnieniem naturalnego światła dziennego
- Koordynację pracy rekuperatora, pomp ciepła i ogrzewania podłogowego
- Zarządzanie żaluzjami w celu minimalizacji przegrzewania latem i maksymalizacji zysków słonecznych zimą
- Monitoring zużycia energii w podziale na poszczególne obwody
Najczęściej stosowane standardy automatyki to KNX (idealny do dużych instalacji, bardzo niezawodny), Z-Wave lub Zigbee (instalacje bezprzewodowe, łatwiejsze w modernizacji) oraz protokoły oparte na IP (integracja z systemami chmurowymi i aplikacjami mobilnymi).
Ważne jest, aby okablowanie magistrali sterujących było zaplanowane razem z okablowaniem elektrycznym – zarówno pod względem tras, jak i lokalizacji puszek połączeniowych i urządzeń końcowych.
Oświetlenie LED i efektywność energetyczna
W domu pasywnym każdy wat ma znaczenie. Oświetlenie oparte wyłącznie na technologii LED jest dziś standardem, jednak warto zadbać o kilka dodatkowych aspektów:
- Ściemniacze (dimmery) – pozwalają dostosować poziom oświetlenia do potrzeb i zmniejszyć zużycie energii nawet o 50-70%
- Czujniki ruchu i obecności – automatyczne wyłączanie oświetlenia w pomieszczeniach nieużywanych
- Czujniki natężenia światła – dostosowanie sztucznego oświetlenia do ilości dostępnego światła naturalnego
- Planowanie rozmieszczenia opraw – unikanie nadmiernej liczby punktów świetlnych; w domu pasywnym jakość oświetlenia jest ważniejsza niż ilość źródeł
Należy pamiętać, że oprawy montowane w suficie podwieszanym lub bezpośrednio w stropie mogą stanowić mostki termiczne lub miejsca nieszczelności. W przypadku opraw wpuszczanych w sufit, który jest jednocześnie warstwą szczelną, konieczne jest stosowanie opraw z certyfikatem szczelności lub specjalnych osłon uszczelniających.
Praktyczne wskazówki dla projektantów i wykonawców
Na zakończenie kilka najważniejszych zasad, które powinny przyświecać każdemu, kto projektuje lub wykonuje instalację elektryczną w domu pasywnym:
- Koordynuj projekt z architektem i konstruktorem od samego początku – dom pasywny wymaga interdyscyplinarnego podejścia, a zmiany wprowadzane na etapie budowy są kosztowne.
- Stosuj warstwę instalacyjną – to najprostszy sposób na uniknięcie problemów ze szczelnością przy prowadzeniu instalacji elektrycznej.
- Dokumentuj wszystkie przejścia przez warstwę szczelną – ułatwi to ewentualną lokalizację nieszczelności podczas testów Blower Door.
- Przewiduj przyszłe rozbudowy – zarówno pod względem rezerwy w rozdzielni, jak i rezerwowych rur kablowych.
- Współpracuj z instalatorem wentylacji – koordynacja obu instalacji na etapie projektu zaoszczędzi wielu problemów na placu budowy.
- Używaj wyłącznie certyfikowanych materiałów – puszki, przepusty i uszczelnienia powinny posiadać deklaracje właściwości użytkowych zgodne z wymogami budownictwa pasywnego.
Dom pasywny to budynek przyszłości, który już dziś staje się standardem w wielu krajach europejskich. Profesjonalnie zaprojektowana i wykonana instalacja elektryczna jest fundamentem jego prawidłowego funkcjonowania – zapewnia komfort mieszkańców, bezpieczeństwo i realne oszczędności energetyczne przez dziesiątki lat eksploatacji.
