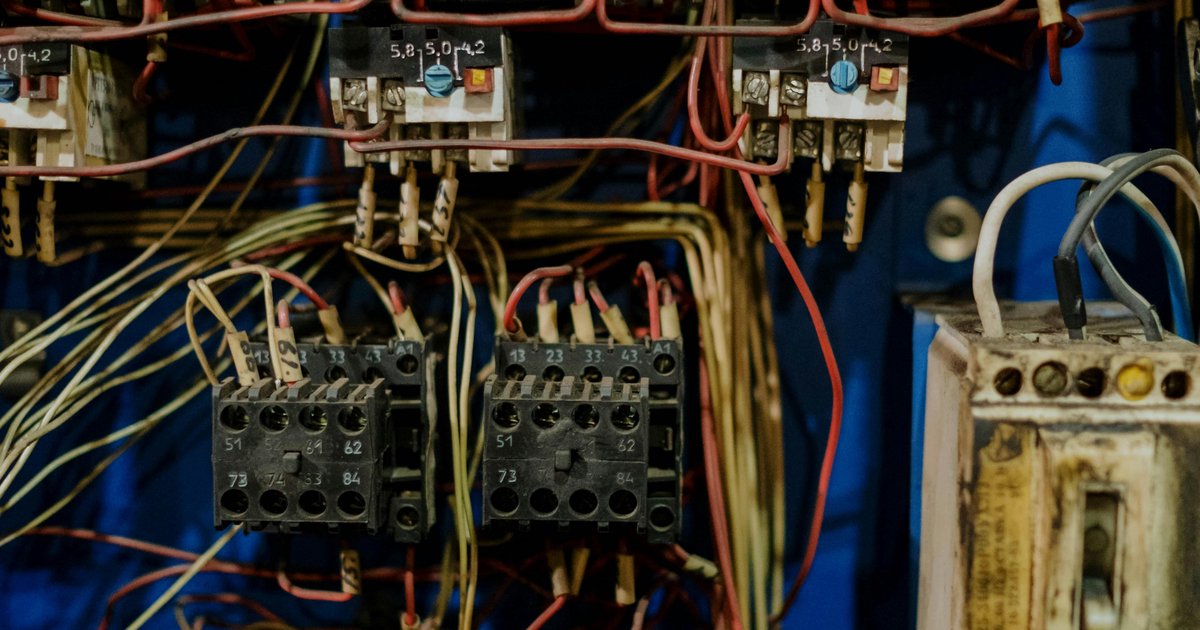

Najczęstsze błędy przy montażu rozdzielnic elektrycznych i jak ich unikać

Rozdzielnica elektryczna to serce każdej instalacji – zarówno domowej, jak i przemysłowej. To od jej prawidłowego wykonania zależy nie tylko wygoda użytkowania, ale przede wszystkim bezpieczeństwo ludzi i mienia. Niestety, nawet doświadczeni elektrycy popełniają błędy, które mogą mieć poważne konsekwencje. Poniżej przedstawiamy najczęstsze z nich wraz z praktycznymi wskazówkami, jak ich unikać.

1. Nieprawidłowy dobór rozdzielnicy do warunków środowiskowych

Jednym z podstawowych błędów jest zastosowanie rozdzielnicy o nieodpowiednim stopniu ochrony IP (Ingress Protection). Wiele osób montuje rozdzielnice przeznaczone do wnętrz w miejscach narażonych na wilgoć, pył lub opary chemiczne.

• Błąd: Montaż rozdzielnicy IP40 w garażu, piwnicy lub na zewnątrz budynku.
• Skutek: Korozja elementów, zwarcia, uszkodzenie aparatury, ryzyko pożaru.
• Rozwiązanie: Dobierz rozdzielnicę zgodnie z miejscem instalacji – do przestrzeni wilgotnych minimum IP44, na zewnątrz co najmniej IP65.

Przed zakupem zawsze analizuj warunki środowiskowe miejsca montażu i dobieraj obudowę zgodnie z normą PN-EN 60529.

2. Zbyt mała rozdzielnica – brak miejsca na rozbudowę

Oszczędzanie na wielkości rozdzielnicy to błąd, który kosztuje znacznie więcej w przyszłości. Instalatorzy często montują obudowę z minimalną liczbą modułów, nie pozostawiając miejsca na ewentualne rozbudowanie instalacji.

• Błąd: Zaprojektowanie rozdzielnicy „na styk" – dokładnie tyle miejsca, ile potrzeba teraz.
• Skutek: Konieczność wymiany całej rozdzielnicy lub dobudowania kolejnej przy rozbudowie instalacji.
• Rozwiązanie: Zawsze projektuj rozdzielnicę z rezerwą co najmniej 20–30% wolnych modułów na przyszłość.

Dobra praktyka zakłada, że w rozdzielnicy mieszkaniowej powinno pozostać minimum 4–6 wolnych miejsc modułowych po zakończeniu instalacji.

3. Nieprawidłowe oznakowanie i brak dokumentacji

Brak opisów obwodów w rozdzielnicy to problem, który dotyka zarówno instalacje wykonane przez amatorów, jak i przez profesjonalistów działających pod presją czasu. Nieoznakowana rozdzielnica to nie tylko utrudnienie podczas ewentualnej awarii – to również naruszenie przepisów.

• Błąd: Brak opisów na bezpiecznikach i wyłącznikach, nieczytelne lub nieaktualne schematy.
• Skutek: Trudności w lokalizowaniu awarii, ryzyko przypadkowego wyłączenia niewłaściwego obwodu, dłuższy czas naprawy.
• Rozwiązanie: Każdy wyłącznik i zabezpieczenie powinno być opisane w sposób trwały i czytelny. Do rozdzielnicy należy dołączyć aktualny schemat instalacji.

Stosuj specjalne etykiety lub tabliczki opisowe dostępne u producentów aparatury elektrycznej. Schemat jednokreskowy powinien być umieszczony wewnątrz drzwiczek rozdzielnicy lub w jej bezpośrednim sąsiedztwie.

4. Błędy w układaniu przewodów – nieporządek w rozdzielnicy

Chaotyczne ułożenie przewodów wewnątrz rozdzielnicy to jeden z najczęstszych błędów estetycznych, który ma jednak poważne konsekwencje praktyczne. Splątane kable utrudniają diagnostykę, zwiększają ryzyko uszkodzeń mechanicznych i mogą prowadzić do przegrzania.

• Błąd: Przewody ułożone bez kanałów kablowych, splątane, zbyt długie lub zbyt krótkie.
• Skutek: Trudności w serwisowaniu, ryzyko uszkodzenia izolacji, przegrzewanie się instalacji.
• Rozwiązanie: Stosuj korytka kablowe, opaski zaciskowe i zachowaj odpowiednie promienie gięcia przewodów. Przewody powinny być prowadzone estetycznie i logicznie.

Pamiętaj, że profesjonalna rozdzielnica powinna wyglądać tak, aby każdy elektryk mógł bez problemu zorientować się w jej układzie i przeprowadzić niezbędne prace serwisowe.

5. Nieprawidłowy dobór przekrojów przewodów i zabezpieczeń

Dobór przewodów i zabezpieczeń to kluczowy element projektowania instalacji. Błędy w tym zakresie mogą prowadzić do przegrzewania się kabli, nieprawidłowego działania zabezpieczeń lub, w skrajnych przypadkach, do pożaru.

• Błąd: Zbyt duże zabezpieczenie w stosunku do przekroju przewodu lub zbyt mały przekrój kabla do danego obciążenia.
• Skutek: Przewód nie jest właściwie chroniony przez zbezpieczenie – w przypadku przeciążenia kabel może się przegrzać i zapalić zanim zadziała wyłącznik.
• Rozwiązanie: Dobieraj zabezpieczenia zgodnie z normą PN-HD 60364 i danymi technicznymi producentów kabli. Zasada jest prosta: zabezpieczenie musi zadziałać zanim kabel ulegnie uszkodzeniu termicznemu.

Przykładowo: przewód o przekroju 1,5 mm² należy chronić wyłącznikiem maksymalnie 16A, a przewód 2,5 mm² wyłącznikiem do 20A (przy standardowych warunkach układania).

6. Brak lub nieprawidłowe uziemienie i połączenia wyrównawcze

Uziemienie instalacji elektrycznej jest absolutnym fundamentem bezpieczeństwa. Niestety, pośpiech lub brak wiedzy prowadzi do wykonywania połączeń PE w sposób niezgodny z przepisami.

• Błąd: Szeregowe łączenie przewodów ochronnych PE, brak szyny PE w rozdzielnicy, pomylenie żył N i PE.
• Skutek: W przypadku awarii ochrona przeciwporażeniowa może nie zadziałać prawidłowo, co naraża użytkowników na niebezpieczne porażenie prądem.
• Rozwiązanie: Każdy odbiornik musi mieć indywidualny przewód PE podłączony bezpośrednio do szyny ochronnej w rozdzielnicy. Szyny N i PE muszą być od siebie oddzielone (z wyjątkiem instalacji TN-C).

Regularnie sprawdzaj ciągłość przewodów ochronnych za pomocą miernika i dokumentuj wyniki pomiarów ochronnych.

7. Nieprawidłowy montaż aparatury – obluzowane zaciski

Obluzowane lub nieprawidłowo dokręcone zaciski to jeden z najgroźniejszych błędów montażowych. Luźne połączenie elektryczne powoduje powstawanie łuku elektrycznego i miejscowe przegrzewanie, co jest jedną z głównych przyczyn pożarów elektrycznych.

• Błąd: Niedokręcone zaciski śrubowe, zbyt duży lub zbyt mały przekrój przewodu wsadzony w zacisk, brak właściwego nagniecenia końcówek tulejkowych.
• Skutek: Iskrzenie, lokalne przegrzewanie, uszkodzenie aparatury, ryzyko pożaru.
• Rozwiązanie: Zawsze używaj momentu dokręcenia zalecanego przez producenta aparatury. Stosuj tuleje kablowe (końcówki tulejkowe) na linkach przewodów. Po montażu sprawdź każde połączenie.

Dobrą praktyką jest używanie klucza dynamometrycznego lub wkrętarki z regulowanym momentem obrotowym podczas dokręcania zacisków w rozdzielnicy.

8. Ignorowanie wymagań dotyczących selektywności zabezpieczeń

Selektywność (koordynacja) zabezpieczeń oznacza, że w przypadku awarii zadziała tylko to zabezpieczenie, które jest najbliżej miejsca zwarcia lub przeciążenia – i żadne inne. Brak selektywności prowadzi do niepotrzebnych wyłączeń całych odcinków instalacji.

• Błąd: Zastosowanie wyłączników o takich samych charakterystykach na różnych poziomach instalacji bez analizy selektywności.
• Skutek: Przy awarii jednego obwodu wyłącza się cała instalacja lub jej duże fragmenty.
• Rozwiązanie: Projektuj instalację z zachowaniem hierarchii zabezpieczeń – zabezpieczenia na wyższych poziomach (główne) powinny mieć wyższe nastawy i odpowiednie charakterystyki umożliwiające selektywne działanie.

9. Brak pomiarów powykonawczych

Wykonanie rozdzielnicy bez przeprowadzenia wymaganych pomiarów elektrycznych to poważne zaniedbanie zarówno formalne, jak i techniczne. Pomiary powykonawcze pozwalają wykryć błędy instalacyjne zanim zostaną one oddane do eksploatacji.

• Błąd: Oddanie instalacji bez wykonania pomiarów rezystancji izolacji, ciągłości przewodów ochronnych, impedancji pętli zwarcia i skuteczności ochrony przeciwporażeniowej.
• Skutek: Nieujawnione błędy instalacyjne mogą prowadzić do awarii i wypadków podczas eksploatacji.
• Rozwiązanie: Zawsze wykonuj pełen zakres pomiarów zgodnie z normą PN-HD 60364-6 i dokumentuj wyniki w protokole odbioru instalacji.

Protokół pomiarów jest dokumentem, który chroni zarówno użytkownika instalacji, jak i wykonawcę – stanowi dowód prawidłowego wykonania prac.

Podsumowanie – jak unikać błędów przy montażu rozdzielnic?

Unikanie błędów przy montażu rozdzielnic elektrycznych wymaga przede wszystkim:

1. Solidnego przygotowania projektu – doboru właściwej aparatury, przekrojów przewodów i zabezpieczeń przed przystąpieniem do pracy.
2. Przestrzegania norm i przepisów – szczególnie PN-HD 60364 i wymagań producenta aparatury.
3. Staranności wykonania – prawidłowego układania przewodów, dokręcania zacisków z właściwym momentem i estetycznego ułożenia instalacji.
4. Przeprowadzenia pomiarów powykonawczych – które potwierdzają prawidłowość wykonanej instalacji.
5. Kompletnej dokumentacji – opisów obwodów, schematów i protokołów pomiarowych.

Pamiętaj, że rozdzielnica elektryczna to nie miejsce na eksperymenty i oszczędności. Inwestycja w jakość materiałów, prawidłowe wykonanie i niezbędne pomiary to gwarancja bezpieczeństwa i niezawodności instalacji na długie lata. W razie wątpliwości zawsze warto skonsultować się z doświadczonym elektrykiem lub inspektorem nadzoru budowlanego.
