Czym są przepięcia i dlaczego są groźne?

Przepięcia to krótkotrwałe, gwałtowne wzrosty napięcia w sieci elektrycznej, które mogą osiągać wartości wielokrotnie przekraczające nominalne 230 V. Nawet przepięcie trwające ułamek sekundy jest w stanie trwale uszkodzić lub całkowicie zniszczyć podłączone urządzenia elektroniczne – telewizory, komputery, lodówki, pralki, a nawet inteligentne systemy sterowania domem.

Wyróżniamy dwa główne źródła przepięć:

  • Przepięcia atmosferyczne – powstają na skutek wyładowań piorunowych. Nawet jeśli piorun nie uderzy bezpośrednio w budynek, fala elektromagnetyczna może indukować wysokie napięcia w instalacji elektrycznej znajdującej się w promieniu kilku kilometrów.
  • Przepięcia łączeniowe – generowane podczas załączania i wyłączania urządzeń elektrycznych o dużej mocy (silniki, transformatory, sprężarki), a także podczas działania sieci energetycznej (np. przełączanie linii przesyłowych).

Straty wynikające z uszkodzenia sprzętu elektronicznego mogą sięgać tysięcy złotych. Właśnie dlatego inwestycja w profesjonalną ochronę przeciwprzepięciową jest w pełni uzasadniona ekonomicznie, a w wielu przypadkach wymagana przez obowiązujące normy.

Klasyfikacja ograniczników przepięć – typy SPD

Ograniczniki przepięć, nazywane również urządzeniami ochrony przeciwprzepięciowej (SPD – Surge Protective Device), dzielą się na trzy klasy, które różnią się zastosowaniem, budową oraz zdolnością do pochłaniania energii przepięcia.

Typ 1 (Klasa B) – ochrona od strony przyłącza

Ograniczniki typu 1 to urządzenia przeznaczone do instalacji na głównym wejściu instalacji elektrycznej do budynku – w złączu kablowym lub rozdzielnicy głównej. Ich zadaniem jest odprowadzenie do ziemi energii wynikającej z bezpośredniego lub bliskiego uderzenia pioruna. Charakteryzują się zdolnością do przepuszczania bardzo dużych prądów udarowych, sięgających nawet 100 kA.

Stosowanie ograniczników typu 1 jest obowiązkowe w budynkach wyposażonych w instalację odgromową. Norma PN-EN 62305 oraz PN-HD 60364-5-534 precyzyjnie określają warunki ich stosowania.

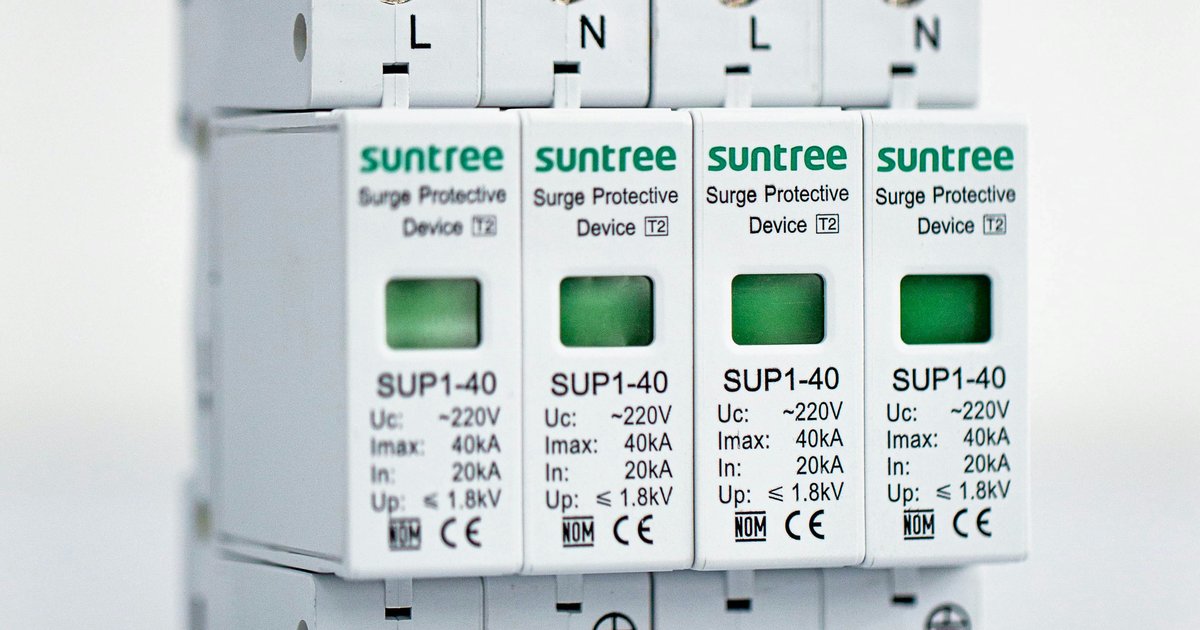

Typ 2 (Klasa C) – ochrona instalacji wewnętrznej

To najczęściej stosowany typ ograniczników w instalacjach domowych i obiektowych. Montuje się je w rozdzielnicy głównej lub w rozdzielnicach piętrowych. Chronią instalację przed przepięciami, które nie zostały całkowicie zredukowane przez urządzenia typu 1, a także przed przepięciami łączeniowymi generowanymi w samej sieci.

Prąd udarowy ograniczników typu 2 wynosi zazwyczaj od 5 do 40 kA. W praktyce są to urządzenia montowane na szynie DIN, które łatwo integrują się z typową rozdzielnicą mieszkaniową.

Typ 3 (Klasa D) – ochrona punktowa urządzeń

Ograniczniki typu 3 instalowane są bezpośrednio przy chronionych urządzeniach – w gniazdkach z ochroną przeciwprzepięciową, listwach zasilających lub dedykowanych gniazdach podtynkowych. Stanowią ostatnią linię obrony i są skuteczne jedynie w połączeniu z ogranicznikami wyższych klas.

Ich prąd udarowy jest stosunkowo niski i wynosi od 1 do 5 kA. Doskonale nadają się do ochrony sprzętu audio-video, komputerów, central alarmowych czy urządzeń smart home.

Ochrona kombinowana Typ 1+2

Na rynku dostępne są również urządzenia łączące funkcje ogranicznika typu 1 i 2 w jednej obudowie. Są szczególnie przydatne w budynkach jednorodzinnych, gdzie ze względu na ograniczoną przestrzeń w rozdzielnicy pożądane jest kompaktowe rozwiązanie zapewniające kompleksową ochronę.

Budowa i zasada działania ogranicznika przepięć

Wewnątrz ogranicznika przepięć znajdują się elementy nieliniowe, które w normalnych warunkach pracy mają bardzo wysoką rezystancję i nie ingerują w działanie sieci. W momencie pojawienia się przepięcia ich rezystancja gwałtownie spada, co pozwala na odprowadzenie nadmiarowej energii do przewodu ochronnego PE, a następnie do uziemienia.

Najczęściej stosowane elementy czynne w ogranicznikach to:

  • Varistory metalotlenkowe (MOV) – szybkie i tanie, choć podatne na degradację przy wielokrotnych przepięciach.
  • Iskierniki gazowe (GDT) – odporne na wysokie prądy, stosowane głównie w ogranicznikach typu 1.
  • Diody transil (TVS) – stosowane w układach elektronicznych, bardzo szybki czas reakcji.

Nowoczesne ograniczniki często łączą różne technologie w jednym urządzeniu, co zapewnia lepszą charakterystykę ochronną i dłuższą żywotność.

Zasady montażu ochrony przeciwprzepięciowej

Prawidłowy montaż ograniczników przepięć jest kluczowy dla ich skuteczności. Nawet najdroższy sprzęt nie spełni swojego zadania, jeśli zostanie źle zainstalowany. Oto najważniejsze zasady, których należy przestrzegać:

1. Stosowanie ochrony strefowej

Zgodnie z normą PN-EN 62305-4, instalację elektryczną dzieli się na strefy ochrony piorunowej (LPZ). Na granicy każdej ze stref powinien znajdować się ogranicznik odpowiedniej klasy:

  • Na granicy LPZ 0/1 – ogranicznik typu 1
  • Na granicy LPZ 1/2 – ogranicznik typu 2
  • Przy chronionym urządzeniu – ogranicznik typu 3

2. Minimalna długość przewodów łączących

Jednym z najczęstszych błędów montażowych jest stosowanie zbyt długich przewodów przyłączeniowych. Każdy przewód ma swoją indukcyjność, która przy gwałtownym przepływie prądu udarowego tworzy dodatkowy skok napięcia. Zasada „1 metra" mówi, że łączna długość przewodów przyłączeniowych (od zacisku L do ogranicznika i od ogranicznika do PE) nie powinna przekraczać 1 metra. Jeśli jest to niemożliwe, należy zastosować ogranicznik z tzw. obejściem V (V-połączenie).

3. Właściwe uziemienie

Skuteczność ochrony przeciwprzepięciowej jest ściśle związana z jakością uziemienia. Rezystancja uziemienia powinna być jak najniższa – dla budynków mieszkalnych zaleca się wartość poniżej 10 Ω. Bez dobrego uziemienia ogranicznik nie jest w stanie skutecznie odprowadzić energii przepięcia.

4. Kolejność montażu zabezpieczeń

Przed ogranicznikiem przepięć (od strony zasilania) należy zawsze zamontować bezpiecznik lub wyłącznik nadprądowy. Chroni on ogranicznik przed skutkami prądu następczego, który może przepływać po zadziałaniu urządzenia. Producenci ograniczników zazwyczaj podają w dokumentacji technicznej zalecany typ i wartość zabezpieczenia.

5. Montaż w rozdzielnicy

Ograniczniki typu 2 montowane są najczęściej na szynie DIN w rozdzielnicy elektrycznej. Należy zwrócić uwagę na:

  • Odpowiednią wentylację wokół urządzenia – ograniczniki podczas zadziałania mogą się nagrzewać.
  • Dostępność wskaźnika stanu – nowoczesne ograniczniki wyposażone są w okienko kontrolne (zielone = sprawny, czerwone = uszkodzony) lub styk sygnalizacyjny do podłączenia alarmu.
  • Możliwość wymiany wkładów – niektóre modele mają wymienne moduły ochronne, co ułatwia serwisowanie bez konieczności wymiany całego urządzenia.

Ochrona przeciwprzepięciowa dla linii telekomunikacyjnych i antenowych

Kompletna ochrona budynku powinna obejmować nie tylko instalację elektryczną, ale również wszystkie metalowe przewody wchodzące do obiektu. Przepięcia mogą przedostać się do urządzeń przez:

  • Linie telefoniczne i internetowe (DSL, ISDN)
  • Kable antenowe (TV naziemna, satelitarna)
  • Sieci LAN (skrętka, światłowód z metalowymi elementami)
  • Linie alarmowe i systemy kontroli dostępu

Dla każdego z tych mediów dostępne są dedykowane ograniczniki przepięć, które powinny być montowane na wejściu kabla do budynku lub bezpośrednio przy chronionego urządzeniu.

Wymagania prawne i normalizacyjne

Ochrona przeciwprzepięciowa w budynkach regulowana jest przez szereg norm i przepisów:

  • PN-HD 60364-5-534 – instalacje elektryczne niskiego napięcia; urządzenia do ochrony przed przepięciami.
  • PN-EN 62305 – ochrona odgromowa (seria norm obejmująca ocenę ryzyka, ochronę obiektów i systemów).
  • Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki – określa wymagania dla nowo budowanych obiektów.

Warto pamiętać, że brak ochrony przeciwprzepięciowej może mieć również konsekwencje ubezpieczeniowe. Wiele towarzystw ubezpieczeniowych wymaga stosowania ograniczników jako warunek wypłaty odszkodowania za uszkodzony sprzęt.

Wybór odpowiedniego ogranicznika – na co zwrócić uwagę?

Przy wyborze ogranicznika przepięć warto kierować się następującymi parametrami:

  • Napięcie ochronne (Up) – im niższe, tym lepsza ochrona urządzeń. Dla standardowych instalacji 230/400 V powinno wynosić maksymalnie 1,5 kV dla urządzeń Kategorii II.
  • Prąd udarowy (Iimp lub In) – informuje o zdolności do pochłaniania energii przepięcia.
  • Tryb ochrony – ograniczniki mogą chronić w trybie L-N, L-PE, N-PE lub ich kombinacjach. Dla pełnej ochrony zaleca się zabezpieczenie wszystkich torów.
  • Sygnalizacja stanu – ważna funkcja umożliwiająca kontrolę sprawności urządzenia bez konieczności otwierania rozdzielnicy.
  • Certyfikaty – renomowani producenci (m.in. Dehn, OBO Bettermann, Phoenix Contact, Legrand, Hager) dostarczają urządzenia z pełną dokumentacją i certyfikatami zgodności.

Podsumowanie

Ochrona przeciwprzepięciowa to inwestycja, która może uchronić nas przed stratami wielokrotnie przewyższającymi jej koszt. Prawidłowo zaprojektowany i zamontowany system ochrony, składający się z ograniczników odpowiednich klas, skutecznego uziemienia oraz właściwego okablowania, zapewni bezpieczeństwo wszystkim urządzeniom elektrycznym i elektronicznym w naszym domu.

Pamiętajmy, że montaż ograniczników przepięć powinien być zawsze wykonany przez uprawnionego elektryka. Nieprawidłowa instalacja nie tylko nie chroni – może również stanowić zagrożenie pożarowe lub stworzyć niebezpieczne napięcia dotykowe. Warto też regularnie sprawdzać stan techniczny zamontowanych urządzeń, zwłaszcza po intensywnych burzach, i wymieniać uszkodzone moduły bez zbędnej zwłoki.
