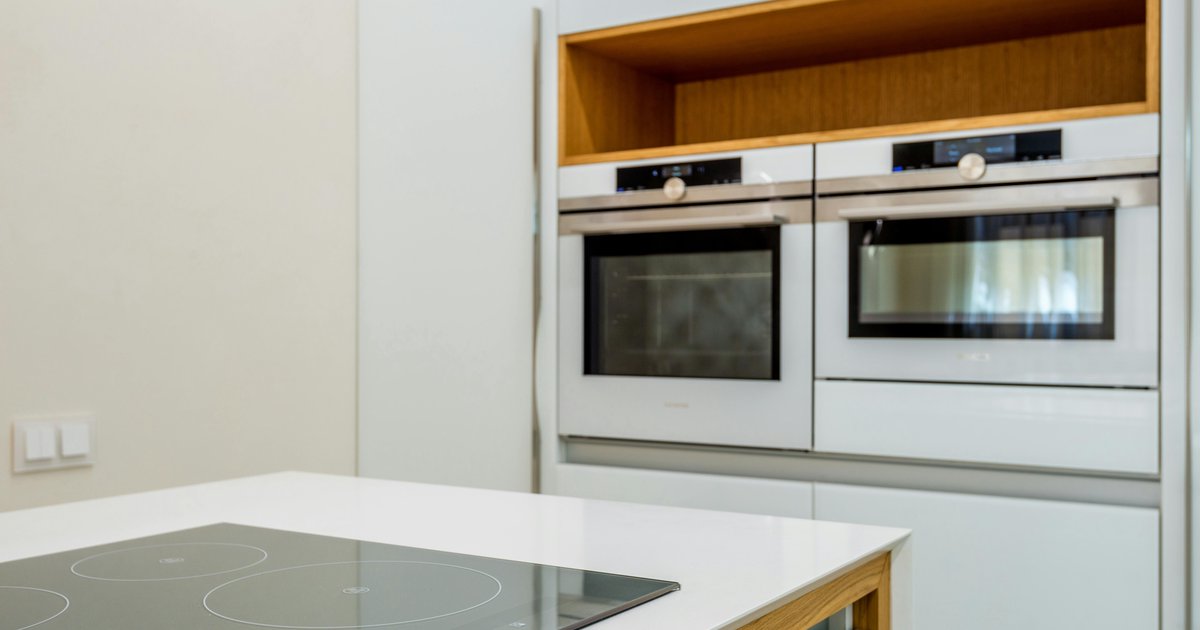

Indukcja i piekarnik na jednym obwodzie – czy można?

Kuchnia to jedno z najbardziej energochłonnych miejsc w każdym domu. Płyta indukcyjna i piekarnik elektryczny pobierają duże prądy, dlatego sposób ich podłączenia do instalacji decyduje zarówno o bezpieczeństwie, jak i o tym, czy sprzęty będą działać bez zakłóceń. Wiele osób pyta, czy można zasilić płytę indukcyjną i piekarnik z jednego obwodu elektrycznego i czy nie skończy się to przeciążeniem instalacji albo wyzwalaniem zabezpieczeń przy codziennym gotowaniu.

Krótka odpowiedź brzmi: przy zasilaniu trójfazowym wspólny obwód jest dopuszczalny i spotykany bardzo często. Warunkiem jest właściwy przekrój przewodu, dobrane do niego zabezpieczenia, wyłącznik różnicowoprądowy i rozsądny rozkład obciążenia na fazy. Przy zasilaniu jednofazowym to rozwiązanie zwykle się nie sprawdza. Poniżej wyjaśniamy, skąd biorą się te różnice i jak je przeliczyć dla własnej kuchni.

Podstawowe parametry elektryczne urządzeń kuchennych

Zanim przejdziemy do pytania o wspólny obwód, warto wiedzieć, z jakimi mocami mamy do czynienia. Typowe urządzenia kuchenne mają następujące parametry:

Płyta indukcyjna 4-palnikowa: moc znamionowa wynosi zazwyczaj od 6 000 W do nawet 7 400 W przy pełnym obciążeniu wszystkich palników.
Piekarnik elektryczny: pobiera zwykle od 2 000 W do 3 500 W, w zależności od modelu i trybu pracy (grzałka górna, dolna, termoobieg, grill).

Po zsumowaniu maksymalnych mocy obu urządzeń teoretyczne łączne zapotrzebowanie może sięgnąć 10 000–11 000 W. To bardzo istotna informacja przy projektowaniu obwodu zasilającego. Rynek oferuje jednak także modele o innych parametrach. Małe płyty 2-palnikowe pobierają tylko około 3 500 W, a piekarniki parowe czy z funkcją pyrolizy mogą chwilowo pobierać więcej niż standardowe modele.

Orientacyjne wartości mocy zebraliśmy w tabeli, która pomoże szybko oszacować sumaryczne zapotrzebowanie kuchni:

Urządzenie	Typowa moc	Uwagi
Płyta indukcyjna 2-palnikowa	3 000–3 700 W	często zasilana jednofazowo
Płyta indukcyjna 4-palnikowa	6 000–7 400 W	zwykle zasilanie 3-fazowe lub dwufazowe (2 fazy + N)
Piekarnik elektryczny standardowy	2 000–3 000 W	zasilanie jednofazowe 230 V
Piekarnik z pyrolizą / parą	3 000–3 500 W	chwilowe piki poboru mocy

Rodzaj zasilania (jednofazowe 230 V czy trójfazowe 400 V) w ogromnym stopniu decyduje o tym, jaki prąd popłynie przez przewody, a więc o przekroju kabla i doborze zabezpieczeń. Dlatego pierwszym krokiem przed jakimkolwiek podłączeniem jest sprawdzenie tabliczek znamionowych obu urządzeń.

Na tabliczce i w instrukcji montażu szukamy trzech informacji: mocy maksymalnej, napięcia znamionowego oraz dopuszczalnych sposobów podłączenia. Te ostatnie producenci opisują zwykle oznaczeniami w rodzaju 1N~ 230 V, 2N~ 400 V czy 3N~ 400 V. Większość płyt indukcyjnych to w praktyce dwa niezależne moduły grzewcze, z których każdy pracuje na 230 V. W układzie „2N” jeden moduł zasila się z fazy L1, drugi z L2, a obie połówki mają wspólny przewód neutralny. Piekarnik jest prawie zawsze urządzeniem jednofazowym. Ta wiedza przyda się za chwilę, przy rozkładaniu obciążenia na fazy.

Pamiętaj też, że moc z tabliczki to wartość szczytowa. Grzałki piekarnika są cyklicznie załączane i wyłączane przez termostat, a palniki płyty rzadko pracują jednocześnie na najwyższym stopniu. Dlatego rzeczywiste obciążenie przez większość czasu jest wyraźnie niższe od sumy mocy nominalnych. Obwód trzeba jednak zaprojektować tak, by bezpiecznie wytrzymał także ten najgorszy przypadek, który w praktyce się zdarza, np. w święta.

Czy przepisy pozwalają na wspólny obwód?

Polskie przepisy dotyczące instalacji elektrycznych opierają się przede wszystkim na wieloarkuszowej normie PN-HD 60364 (dawniej PN-IEC 60364). Reguluje ona projektowanie i wykonawstwo instalacji elektrycznych w budynkach. Norma nie zakazuje wprost podłączenia płyty indukcyjnej i piekarnika do wspólnego obwodu, ale stawia szereg wymagań, które muszą zostać spełnione, aby takie rozwiązanie było bezpieczne.

Kluczowym dokumentem jest także rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wydawane przez ministra właściwego do spraw budownictwa i odsyłające do norm z serii PN-HD 60364. Zgodnie z obowiązującymi wytycznymi każdy obwód musi być dobrany pod kątem przekroju przewodów, zabezpieczeń oraz przewidywanego obciążenia. Arkusz PN-HD 60364-4-41, dotyczący ochrony przeciwporażeniowej, określa dodatkowo, jakie parametry musi mieć wyłącznik różnicowoprądowy i w jakim czasie musi zadziałać, aby uchronić użytkownika przed porażeniem w razie uszkodzenia izolacji.

W praktyce oznacza to, że wspólny obwód dla płyty i piekarnika jest dopuszczalny, pod warunkiem że:

przekrój przewodów jest odpowiednio dobrany do sumy pobieranych mocy,
zastosowane zabezpieczenia (bezpieczniki, wyłączniki nadprądowe) odpowiadają parametrom obwodu,
zastosowany jest wyłącznik różnicowoprądowy (RCD),
całkowity prąd obwodu nie przekracza dopuszczalnego obciążenia przewodów,
prąd w żadnej z faz osobno nie przekracza prądu znamionowego zabezpieczenia, bo przy obciążeniu niesymetrycznym sama suma mocy nie wystarcza do oceny.

Trzeba też pamiętać, że instrukcje instalacyjne producentów urządzeń bywają w praktyce wiążące. Jeśli producent wyraźnie zaleca odrębne zasilanie (co zdarza się w droższych modelach z rozbudowaną elektroniką), odstąpienie od tej zasady może skutkować utratą gwarancji, nawet jeśli sama norma elektryczna dopuszcza wspólny obwód. Wielu producentów uzależnia też uznanie reklamacji od tego, czy podłączenie wykonała osoba z odpowiednimi kwalifikacjami. Zwykle potwierdza się to wpisem w karcie gwarancyjnej.

Osobną kwestią są uprawnienia. Prace przy instalacjach elektrycznych, w tym podłączanie urządzeń na stałe do obwodu i wykonywanie pomiarów, powinna wykonywać osoba ze świadectwem kwalifikacyjnym w zakresie eksploatacji urządzeń elektrycznych (popularnie: „uprawnienia SEP”). Nie chodzi wyłącznie o formalność. Elektryk z uprawnieniami ma przyrządy pomiarowe i wiedzę, by sprawdzić, czy ochrona przeciwporażeniowa rzeczywiście działa. Samo poprawne skręcenie przewodów tego nie gwarantuje.

Obliczenia – czy jeden obwód wystarczy?

Przeprowadźmy podstawowe obliczenia. Przy zasilaniu trójfazowym (3×400 V + N + PE), które jest standardem dla współczesnych płyt indukcyjnych, prąd roboczy przy pełnym obciążeniu obu urządzeń można obliczyć ze wzoru:

I = P / (√3 × U × cos φ)

Przyjmując łączną moc 10 000 W i cos φ = 1 (urządzenia rezystancyjne i indukcyjne w uproszczeniu), otrzymujemy prąd około 14,4 A. Taki prąd można obsłużyć przewodami o przekroju 2,5 mm². Ze względu na warunki ułożenia, możliwe nagrzewanie się przewodów i zapas bezpieczeństwa zaleca się jednak przewody 4 mm² lub 6 mm².

Wynik 14,4 A obowiązuje jednak tylko przy idealnie symetrycznym obciążeniu, czyli wtedy, gdy każda z trzech faz niesie dokładnie jedną trzecią mocy. W kuchni prawie nigdy tak nie jest, bo piekarnik siedzi na jednej fazie, a płyta zwykle na dwóch. Dlatego rzetelny dobór zabezpieczeń zaczyna się od policzenia prądu w każdej fazie z osobna. O tym mówi podrozdział poniżej.

Nie każda kuchnia ma zasilanie trójfazowe. W wielu starszych mieszkaniach i domach jednorodzinnych dostępna jest tylko instalacja jednofazowa 230 V. Wzór jest wtedy prostszy: I = P / U. Dla tej samej sumy 10 000 W prąd wyniósłby aż 43,5 A. Przy jednofazowym zasilaniu praktycznie wyklucza to wspólny obwód bez znacznego przewymiarowania przewodów i zabezpieczeń. W takich instalacjach zdecydowanie bezpieczniej, a często także taniej, jest rozdzielić urządzenia na osobne obwody albo przynajmniej ograniczyć moc jednego z nich.

W instalacji jednofazowej trzeba też sprawdzić moc przyłączeniową lokalu. Jeśli zabezpieczenie przedlicznikowe ma np. 25 A, cały lokal może pobierać około 5,75 kW. Płyta 7,4 kW podłączona jednofazowo nie wykorzysta wtedy pełnej mocy bez ryzyka wyłączania zasilania całego mieszkania, niezależnie od tego, jak gruby kabel poprowadzimy do kuchni. W takiej sytuacji rozwiązaniem jest ograniczenie mocy płyty w jej ustawieniach albo wystąpienie do operatora sieci o zwiększenie mocy lub przejście na zasilanie trójfazowe.

Wiele nowoczesnych płyt indukcyjnych ma funkcję tzw. power managementu, czyli automatycznie ogranicza łączny pobór mocy, gdy użytkownik włącza kilka palników jednocześnie. Producenci często podają w specyfikacji technicznej rzeczywisty maksymalny pobór mocy, który bywa niższy niż suma mocy poszczególnych palników. Przykładowo płyta o nominalnej mocy 7 400 W może mieć w praktyce ograniczenie do 6 000 W lub 6 500 W. Ta różnica ma realne znaczenie przy doborze przekroju przewodu, bo czasem pozwala zejść z 6 mm² na 4 mm² bez utraty bezpieczeństwa.

Część modeli pozwala ponadto ustawić limit mocy ręcznie w menu serwisowym lub instalacyjnym, np. na kilka wybranych progów od około 2,5 kW wzwyż. To rozwiązanie przydaje się zwłaszcza tam, gdzie płyta musi pracować na jednym obwodzie z piekarnikiem przy ograniczonej mocy przyłączeniowej. Limit powinien jednak ustawić instalator zgodnie z instrukcją, a obwód nadal trzeba dobrać do mocy, jaką płyta może pobrać po ustawieniu tego limitu.

Przekrój przewodu (Cu)	Maksymalny prąd (orientacyjnie)	Typowe zastosowanie
2,5 mm²	ok. 20–24 A	obciążenia do ok. 6 000–8 000 W (3f)
4 mm²	ok. 28–32 A	wspólny obwód płyta + piekarnik
6 mm²	ok. 36–40 A	długie trasy lub duży zapas mocy

Wartości w tabeli są orientacyjne i dotyczą korzystnych warunków ułożenia. Przewód w rurce w ścianie izolowanej termicznie albo w wiązce z innymi obwodami ma wyraźnie niższą obciążalność. Wiążące są tabele obciążalności długotrwałej i współczynniki korekcyjne z arkusza PN-HD 60364-5-52, dobrane do konkretnego sposobu ułożenia.

Rozkład obciążenia na fazy – najczęściej pomijany szczegół

Przeliczmy typowy zestaw: płyta 7 400 W w układzie dwufazowym oraz piekarnik 3 500 W. Każda połówka płyty pobiera około 3 700 W, czyli około 16 A z jednej fazy (3 700 / 230). Piekarnik pobiera około 15 A (3 500 / 230). Jeśli piekarnik trafi na tę samą fazę co jedna z połówek płyty, w tej fazie popłynie przy pełnym obciążeniu ponad 31 A, a trzecia faza pozostanie pusta. Wyłącznik 20 A lub 25 A po pewnym czasie zadziała, mimo że „na papierze” suma 10,9 kW rozłożona na trzy fazy wyglądała niewinnie.

Poprawne rozwiązanie polega na tym, by piekarnik podłączyć do fazy, której płyta nie używa. Każda faza niesie wtedy około 15–16 A i obwód zabezpieczony wyłącznikiem 20 A ma zapas. Zestawienie obu sytuacji pokazuje poniższy schemat.

W praktyce oznacza to, że przed zamknięciem puszki trzeba wiedzieć, które żyły przewodu idą do których faz w rozdzielnicy, i opisać je, a nie zgadywać po kolorach izolacji. Jeśli w kuchni pracują jeszcze inne mocne odbiorniki zasilane z tych samych faz (zmywarka, czajnik, ekspres), warto uwzględnić je w bilansie całej instalacji. Dzięki temu jedna faza nie będzie systematycznie obciążana bardziej niż pozostałe.

Jak sprawdzić, czy zabezpieczenie pasuje do przewodu?

Dobór wyłącznika nadprądowego opiera się na prostej zależności: I_B ≤ I_n ≤ I_z. Prąd obliczeniowy obwodu (I_B) musi być nie większy niż prąd znamionowy wyłącznika (I_n), a ten nie większy niż obciążalność długotrwała przewodu w danych warunkach ułożenia (I_z). Dla typowych wyłączników instalacyjnych spełnienie tej nierówności zapewnia też drugi warunek normy, dotyczący prądu zadziałania przy przeciążeniu.

Sens tej reguły jest prosty. Wyłącznik nie chroni urządzenia, tylko przewód. Jeśli zamontujemy zabezpieczenie 32 A na przewodzie, który w danym ułożeniu znosi długotrwale 24 A, wyłącznik nie zadziała przy prądzie 28–30 A. Przewód będzie się wtedy przegrzewał godzinami, a izolacja szybciej się zestarzeje, aż w końcu dojdzie do uszkodzenia. „Mocniejszy bezpiecznik, żeby nie wyskakiwał” to więc jeden z najgroźniejszych pomysłów, jakie można zrealizować w kuchni.

Wymagania dotyczące przewodów i zabezpieczeń

Wspólny obwód obsługujący płytę indukcyjną i piekarnik wymaga odpowiednich komponentów instalacji:

Przekrój przewodów

Minimalny zalecany przekrój przewodów przy zasilaniu trójfazowym wynosi 2,5 mm². W praktyce, ze względu na długość trasy kablowej i zapas bezpieczeństwa, powszechnie stosuje się przewody 4 mm². Przy dużych odległościach od rozdzielnicy (powyżej 15–20 m) warto rozważyć przekrój 6 mm², aby zminimalizować spadki napięcia. Dobór przekroju powinien uwzględniać także sposób ułożenia kabla. Przewód biegnący w izolacji termicznej lub w wiązce z innymi kablami nagrzewa się bardziej niż prowadzony swobodnie w powietrzu, co obniża jego dopuszczalną obciążalność zgodnie z tabelami korekcyjnymi zawartymi w normach instalacyjnych.

Spadek napięcia ma znaczenie nie tylko „księgowe”. Przy zbyt cienkim i długim przewodzie napięcie na zaciskach płyty spada pod obciążeniem. Elektronika indukcji może wtedy ograniczać moc albo zgłaszać błędy zasilania. Część informacyjna normy wskazuje dopuszczalne spadki napięcia na poziomie kilku procent. W praktyce projektowej obwody odbiorcze projektuje się tak, aby zmieścić się w tych granicach z zapasem, co przy kuchni oddalonej od rozdzielnicy często przesądza o wyborze 6 mm².

Wyłącznik nadprądowy

Do ochrony obwodu należy zastosować wyłącznik nadprądowy trójbiegunowy (lub czterobiegunowy, jeśli ma odłączać także przewód neutralny) o odpowiednim prądzie znamionowym. Standardowo stosuje się:

wyłącznik 16 A przy przewodach 2,5 mm²,
wyłącznik 20 A lub 25 A przy przewodach 4 mm².

Charakterystyka wyzwalania powinna być typu B lub C. Typ B jest wystarczający dla obciążeń rezystancyjnych i to on jest najczęściej stosowany w obwodach kuchennych. Typ C bywa wybierany, gdy w obwodzie mogą wystąpić krótkotrwałe prądy rozruchowe, np. przy piekarniku z silnikiem termoobiegu lub dodatkowymi urządzeniami elektronicznymi. Źle dobrana charakterystyka może powodować niepotrzebne, uciążliwe wyzwalanie zabezpieczenia podczas normalnej pracy urządzeń.

Wybór charakterystyki C ma jednak swój koszt. Taki wyłącznik potrzebuje większego prądu zwarciowego, by zadziałać natychmiast, więc obwód wymaga niższej impedancji pętli zwarcia, co przy długich trasach i małych przekrojach może być trudne do spełnienia. Nie zmienia się więc charakterystyki „na wszelki wypadek”, tylko wtedy, gdy uzasadniają to pomiary i rodzaj odbiorników.

Nie stosuje się natomiast trzech osobnych wyłączników jednobiegunowych zamiast jednego trójbiegunowego. Przy zadziałaniu jednego z nich pozostałe fazy zostają pod napięciem, a na zaciskach urządzenia wciąż jest 230 V. Ktoś, kto zobaczy jeden wyłączony „bezpiecznik”, może błędnie uznać obwód za odłączony.

Wyłącznik różnicowoprądowy (RCD)

Dobra praktyka elektroinstalacyjna każe stosować wyłącznik różnicowoprądowy w obwodach zasilających urządzenia kuchenne. Dla obwodów gniazd wtyczkowych o prądzie do 32 A wymaga go wprost PN-HD 60364-4-41, a dla urządzeń podłączonych na stałe to w nowych instalacjach praktycznie standard. Stosuje się RCD o prądzie różnicowym 30 mA (ochrona przed porażeniem) lub 300 mA (ochrona przeciwpożarowa). W kuchniach domowych standardem jest 30 mA. Istotny jest też typ wyłącznika. Dla urządzeń z elektroniką mocy, takich jak płyty indukcyjne, zaleca się RCD typu A lub F zamiast prostego typu AC. Elektronika mocy może bowiem generować prądy uszkodzeniowe o przebiegu innym niż czysto sinusoidalny, których RCD typu AC nie zawsze prawidłowo wykrywa.

Prąd znamionowy RCD (np. 40 A) nie oznacza progu zadziałania przy przeciążeniu. RCD nie chroni przed przeciążeniem, więc jego prąd znamionowy nie może być mniejszy niż prąd znamionowy wyłącznika nadprądowego, który go poprzedza lub za nim stoi. Dlatego w parze z wyłącznikiem 20–25 A typowo stosuje się RCD 4P 40 A. Alternatywą jest wyłącznik różnicowonadprądowy (RCBO), który łączy obie funkcje w jednym aparacie i sprawia, że zadziałanie zabezpieczenia w kuchni nie wyłącza innych obwodów.

Schemat podłączenia – krok po kroku

Poniżej przedstawiamy ogólny schemat postępowania przy podłączeniu płyty indukcyjnej i piekarnika do wspólnego obwodu. Opis ma pomóc zrozumieć, co i dlaczego robi elektryk. Nie jest instrukcją do samodzielnego wykonania przez osobę bez kwalifikacji.

Wszelkie połączenia wykonuje się wyłącznie przy odłączonym zasilaniu. Brak napięcia sprawdza się miernikiem lub dwubiegunowym wskaźnikiem napięcia na wszystkich żyłach, a wyłącznik zabezpiecza się przed przypadkowym załączeniem. Samo „wyłączenie bezpiecznika” bez sprawdzenia to za mało.

Krok 1: Sprawdzenie specyfikacji urządzeń

Przed przystąpieniem do pracy trzeba dokładnie zapoznać się z instrukcjami montażu obu urządzeń. Producenci często podają minimalne wymagania dotyczące przekroju przewodów i prądu zabezpieczenia. Warto też sprawdzić, czy urządzenia mają oznakowanie CE oraz czy przewidziano ich podłączenie trójfazowe, dwufazowe czy jednofazowe. Ta informacja decyduje o całym dalszym doborze komponentów.

Krok 2: Wybór kabla

Do podłączenia stosuje się kabel wielożyłowy o żyłach miedzianych, najczęściej typu YDY / YDYp (polski odpowiednik przewodu NYM-J) lub YKY. Przy zasilaniu trójfazowym konieczny jest kabel 5-żyłowy (3P+N+PE), a przekrój dobieramy zgodnie z obliczeniami, najczęściej 5×4 mm². Przy instalacji podtynkowej typowym wyborem jest przewód YDYp, natomiast na trasach w korytkach lub w ziemi można zastosować kabel YKY o grubszej powłoce. Izolacja PVC obu tych przewodów jest przewidziana do pracy w temperaturze żyły do 70°C, więc trasę planuje się tak, by kabel nie przechodził przez strefę nagrzewaną przez urządzenia.

Odcinek od puszki do samego urządzenia wykonuje się zwykle przewodem giętkim, np. H05VV-F lub H05RR-F. Często dostarcza go producent albo określa jego typ w instrukcji. Końcówki żył linkowych zaciska się w tulejkach, bo pojedyncze druciki rozchodzą się pod śrubą zacisku, a luźne połączenie przy prądzie kilkunastu amperów się grzeje.

Krok 3: Prowadzenie trasy kablowej

Kabel prowadzi się w rurce instalacyjnej, korytku kablowym lub pod tynkiem, z zachowaniem bezpiecznej odległości od innych instalacji, szczególnie wodnych i gazowych. Trasa powinna być jak najkrótsza, bo to zmniejsza spadki napięcia i koszty. Należy również unikać prowadzenia kabla bezpośrednio nad źródłami ciepła, takimi jak piekarnik do zabudowy, ponieważ podwyższona temperatura otoczenia przyspiesza starzenie się izolacji przewodu.

Przewody pod tynkiem prowadzi się w liniach prostych, pionowo i poziomo, w strefach, w których można się ich spodziewać. Chroni to przed przewierceniem kabla przy montażu szafek, okapu czy listwy przyściennej. Warto zrobić zdjęcia ścian przed tynkowaniem i zapisać przebieg tras, bo w kuchni wierci się później wyjątkowo często.

Krok 4: Instalacja gniazda lub puszki rozgałęźnej

Istnieją dwa popularne sposoby podłączenia obu urządzeń:

Gniazdo trójfazowe CEE 32A (lub 16A) – pozwala na podłączenie jednego urządzenia z wtyczką. Drugie urządzenie można podłączyć przez dodatkową puszkę rozgałęźną. Prąd znamionowy gniazda nie może być niższy niż prąd zabezpieczenia obwodu, więc gniazdo 16 A nie nadaje się do obwodu chronionego wyłącznikiem 20 A lub 25 A.
Puszka rozgałęźna (złączka kablowa) – do puszki doprowadzamy kabel główny z rozdzielnicy, a z niej wyprowadzamy oddzielne kable do każdego z urządzeń. Rozwiązanie jest bardziej elastyczne, ale wymaga starannego wykonania połączeń. W polskich kuchniach to najczęściej spotykany wariant.

W puszce stosuje się zaciski dopuszczone do danego przekroju i prądu, np. listwy zaciskowe lub złączki o odpowiedniej obciążalności. Puszka musi pozostać dostępna, czyli nie może zostać na stałe zabudowana za meblami bez możliwości otwarcia. Tak wygląda typowe połączenie wspólnego obwodu w wariancie z puszką, z płytą na fazach L1 i L2 oraz piekarnikiem na L3:

Wiele nowoczesnych płyt indukcyjnych i piekarników producenci projektują jako zestaw (tzw. cooking suite lub zestaw zależny). Taki zestaw ma specjalne złącze, które pozwala połączyć urządzenia bezpośrednio przewodem, bez stosowania gniazd. Producent zwykle dołącza wtedy schemat połączeń wewnętrznych, który monter powinien traktować jako wiążący.

Przy podłączaniu płyty kluczowe są zworki (mostki) na jej listwie zaciskowej. To one decydują, czy płyta pracuje jednofazowo, dwufazowo czy trójfazowo. Ustawia się je zgodnie z rysunkiem na spodzie płyty lub w instrukcji, a nie „tak jak było w poprzedniej”. Pozostawienie mostka między zaciskami faz przy zasilaniu trójfazowym oznacza zwarcie międzyfazowe przy pierwszym załączeniu. Podanie napięcia międzyfazowego 400 V na zaciski przewidziane na 230 V może natomiast trwale uszkodzić elektronikę.

Krok 5: Podłączenie w rozdzielnicy

W rozdzielnicy należy zainstalować:

wyłącznik różnicowoprądowy (RCD) 4-biegunowy 40A/30mA, najlepiej typu A lub F,
wyłącznik nadprądowy (MCB) 3- lub 4-biegunowy dobrany do przekroju kabla.

Zaleca się stosowanie układu RCD + MCB połączonych szeregowo, co zapewnia kompleksową ochronę obwodu. Dobrą praktyką jest również jednoznaczne opisanie obwodu na listwie rozdzielnicy (np. „płyta + piekarnik – kuchnia”). Ułatwia to szybkie odłączenie zasilania w razie awarii lub prac serwisowych.

Prace w rozdzielnicy należą do najbardziej ryzykownych w całej instalacji. Szyny i zaciski zasilające w obudowie mogą pozostawać pod napięciem nawet po wyłączeniu wyłącznika głównego, jeśli rozdzielnica jest zasilana z kilku źródeł albo została źle wykonana. To etap wyłącznie dla elektryka. Przy okazji warto też ustalić, na które fazy trafiają już istniejące obwody, aby nowy obwód kuchenny nie pogłębił asymetrii obciążenia całej instalacji.

Krok 6: Pomiary i odbiór instalacji

Po wykonaniu połączeń konieczne są pomiary kontrolne: przede wszystkim rezystancji izolacji przewodów oraz skuteczności działania wyłącznika różnicowoprądowego (test przyciskiem T oraz pomiar czasu i prądu wyzwalania miernikiem instalacyjnym). Dopiero pozytywny wynik tych pomiarów, potwierdzony protokołem, daje podstawę do uznania obwodu za bezpieczny do stałego użytkowania. Pominięcie tego etapu jest częstym błędem przy pracach wykonywanych „na szybko”. Jego konsekwencją może być niewykryte uszkodzenie izolacji, które ujawni się dopiero po miesiącach eksploatacji.

Pełny zestaw sprawdzeń obejmuje także ciągłość przewodu ochronnego PE do obudowy każdego urządzenia oraz pomiar impedancji pętli zwarcia. Ten drugi potwierdza, że w razie zwarcia popłynie prąd wystarczający, by wyłącznik nadprądowy zadziałał w wymaganym czasie. Rezystancję izolacji mierzy się przy odłączonych urządzeniach, ponieważ napięcie probiercze miernika może uszkodzić elektronikę płyty. Po pomiarach warto wykonać próbę obciążeniową: włączyć piekarnik i kilka palników na wysokim stopniu, a po kilkunastu minutach sprawdzić, czy zaciski i puszka nie nagrzewają się nadmiernie.

Kiedy lepiej zastosować osobne obwody?

Choć wspólny obwód jest technicznie dopuszczalny, w wielu przypadkach bardziej wskazane są oddzielne obwody dla płyty indukcyjnej i piekarnika. Warto rozważyć to rozwiązanie, gdy:

łączna moc urządzeń przekracza 10 000 W,
odległość od rozdzielnicy jest znaczna (powyżej 15 m),
instalacja jest nowa i można ją zaprojektować optymalnie od początku,
przewiduje się rozbudowę kuchni o kolejne urządzenia elektryczne,
użytkownik chce mieć możliwość niezależnego wyłączenia każdego urządzenia z rozdzielnicy,
zasilanie w budynku jest jednofazowe, a suma mocy urządzeń jest wysoka – wspólny obwód wymagałby wtedy nieproporcjonalnie dużego przekroju kabla i mocnego zabezpieczenia.

Osobne obwody zwiększają też niezawodność instalacji. Awaria jednego obwodu nie wyłącza drugiego urządzenia, co ma praktyczne znaczenie podczas gotowania. Dodatkową zaletą jest łatwiejsza diagnostyka usterek: jeśli każde urządzenie ma własny wyłącznik, szybciej zlokalizujemy źródło problemu, np. wyzwalającego się RCD, bez konieczności odłączania obu sprzętów jednocześnie. Koszt doprowadzenia dwóch osobnych obwodów bywa tylko nieznacznie wyższy niż jednego wspólnego o większym przekroju. Dlatego przy remoncie czy budowie nowej instalacji warto rozważyć to rozwiązanie już na etapie projektu.

Typowy układ z osobnymi obwodami wygląda tak: płyta zasilana przewodem 5×2,5 mm² i chroniona wyłącznikiem trójbiegunowym 16 A, B oraz piekarnik zasilany przewodem 3×2,5 mm² z wyłącznika jednobiegunowego 16 A, B, podłączony do fazy, której nie obciąża płyta. W instalacji jednofazowej płyta podłączona jednofazowo wymaga zwykle obwodu 32 A i przekroju wskazanego przez producenta, najczęściej 6 mm², a piekarnik osobnego obwodu 16 A. Ostateczne wartości zawsze potwierdza się obliczeniami dla konkretnej trasy i sposobu ułożenia. Jeśli każdy obwód ma osobny wyłącznik różnicowoprądowy lub RCBO, upływ prądu w jednym urządzeniu nie odcina zasilania drugiego.

Najczęstsze błędy przy podłączaniu płyty i piekarnika

Doświadczeni elektrycy wskazują kilka typowych błędów, których należy unikać:

Zbyt mały przekrój przewodów – kabel 1,5 mm² jest niedopuszczalny przy takich obciążeniach. Minimum to 2,5 mm², a w praktyce 4 mm².
Brak wyłącznika różnicowoprądowego – pominięcie RCD to poważne naruszenie zasad bezpieczeństwa.
Nieprawidłowe połączenia w puszkach – luźne lub niedokręcone zaciski powodują nagrzewanie i mogą być przyczyną pożaru.
Stosowanie standardowych gniazd 230V – zwykłe gniazda i wtyczki domowe nie są przeznaczone do trwałego zasilania urządzeń o mocy powyżej 3 500 W.
Brak przewodu ochronnego PE – połączenie obudów urządzeń z przewodem ochronnym jest obowiązkowe i krytyczne dla bezpieczeństwa.
Piekarnik na fazie już obciążonej płytą – suma mocy rozłożona na trzy fazy wygląda bezpiecznie, ale jedna faza niesie wtedy ponad 30 A, a zabezpieczenie wyzwala przy pełnym gotowaniu.
Błędne mostki na listwie zaciskowej płyty – zworki pozostawione z innego wariantu zasilania prowadzą do zwarcia albo do podania 400 V na elektronikę przewidzianą na 230 V.
Przewymiarowanie wyłącznika „żeby nie wyskakiwał” – zabezpieczenie większe od obciążalności przewodu przestaje chronić kabel przed przegrzaniem.
Ignorowanie realnego poboru mocy z power managementu – dobieranie zabezpieczeń wyłącznie na podstawie sumy mocy nominalnych, bez sprawdzenia rzeczywistego limitu ustawionego przez producenta płyty, prowadzi do niepotrzebnego przewymiarowania lub, odwrotnie, do zbyt optymistycznych obliczeń.
Pomijanie pomiarów po montażu – uruchomienie obwodu bez pomiaru rezystancji izolacji i testu RCD to typowy skrót, który maskuje błędy montażowe aż do pierwszej awarii.

Do tej listy warto dopisać jeszcze jeden, mniej oczywisty problem: przerwę lub słaby styk w przewodzie neutralnym. W obwodzie trójfazowym z obciążeniem niesymetrycznym utrata przewodu N powoduje, że urządzenia na różnych fazach zostają połączone szeregowo między fazami. Na części z nich napięcie może wtedy wzrosnąć znacznie powyżej 230 V. Dlatego zacisk N w puszce wymaga takiej samej staranności jak zaciski faz, a przewodu neutralnego nie rozłącza się w obwodzie inaczej niż razem z fazami.

Podsumowanie – praktyczne wnioski

Podłączenie płyty indukcyjnej i piekarnika do jednego obwodu elektrycznego jest technicznie dopuszczalne i zgodne z obowiązującymi normami, pod warunkiem prawidłowego doboru przekroju przewodów, zabezpieczeń i sposobu wykonania połączeń. Kluczem do sukcesu jest rzetelna analiza mocy urządzeń, policzenie prądu w każdej fazie, zastosowanie komponentów o odpowiednich parametrach oraz staranne wykonanie instalacji. W instalacjach trójfazowych to rozwiązanie sprawdza się najlepiej, a typowy zestaw to przewód 5×4 mm², wyłącznik trójbiegunowy 20–25 A i RCD 30 mA typu A. Przy zasilaniu jednofazowym i wysokiej sumarycznej mocy zdecydowanie bezpieczniejszym wyborem są obwody rozdzielone.

Pamiętaj jednak, że wszelkie prace przy instalacji elektrycznej powinien wykonywać uprawniony elektryk. Nieprawidłowo wykonana instalacja to nie tylko ryzyko uszkodzenia sprzętów, ale przede wszystkim zagrożenie pożarowe i ryzyko porażenia prądem. Jeśli masz wątpliwości co do stanu swojej instalacji lub planujesz jej modyfikację, skonsultuj się ze specjalistą. Dobierze on parametry obwodu indywidualnie do konkretnych urządzeń i warunków w Twoim mieszkaniu czy domu, a wykonane pomiary potwierdzi protokołem.
