Dlaczego warto wybrać trójfazową stację ładowania?

Decydując się na instalację wallboxa w domu jednorodzinnym, wielu inwestorów staje przed wyborem między ładowarką jednofazową a trójfazową. Stacja trójfazowa pozwala na pobieranie mocy rzędu 11 kW (przy prądzie 16 A/fazę) lub nawet 22 kW (przy 32 A/fazę), podczas gdy jej jednofazowy odpowiednik ogranicza się zazwyczaj do 3,7–7,4 kW. Dla właściciela samochodu elektrycznego oznacza to nawet trzykrotnie krótszy czas ładowania – pełne naładowanie baterii o pojemności 75 kWh przy mocy 11 kW zajmuje około 7 godzin, co doskonale wpisuje się w nocny harmonogram ładowania.

Wybór stacji trójfazowej jest szczególnie uzasadniony, gdy pojazd obsługuje ładowanie AC z mocą powyżej 7,4 kW, a sieć elektroenergetyczna w budynku jest zasilana trójfazowo – co jest standardem w zdecydowanej większości domów jednorodzinnych przyłączonych do sieci po 2000 roku.

Warunki przyłączeniowe i moc umowna

Przed przystąpieniem do projektowania instalacji należy sprawdzić warunki techniczne przyłączenia budynku do sieci. Kluczowym dokumentem jest umowa z operatorem systemu dystrybucyjnego (OSD), która określa maksymalną moc umowną. W przypadku standardowego przyłącza trójfazowego dla domu jednorodzinnego wynosi ona najczęściej 14–16 kW, co przy jednoczesnym działaniu innych odbiorników może powodować przekroczenie limitu podczas ładowania z pełną mocą 11 kW.

Rozwiązaniem tego problemu jest zastosowanie systemu zarządzania mocą (ang. load management lub dynamic load balancing). Nowoczesne stacje ładowania wyposażone w tę funkcję współpracują z licznikiem energii zamontowanym w rozdzielnicy głównej i automatycznie ograniczają pobór prądu, gdy inne odbiorniki w domu zużywają dużo energii. Alternatywą jest złożenie wniosku do OSD o zwiększenie mocy umownej – procedura ta trwa zwykle kilka tygodni i wiąże się z kosztami modernizacji przyłącza.

Schemat połączeń – od licznika do stacji ładowania

Typowy schemat instalacji trójfazowej stacji ładowania w domu jednorodzinnym obejmuje następujące elementy, ułożone w kolejności od strony zasilania:

  1. Licznik energii elektrycznej – zazwyczaj zainstalowany w skrzynce na granicy działki lub w wiatrołapie; od niego rozpoczyna się instalacja wewnętrzna.
  2. Rozdzielnica główna (RG) – tutaj montuje się zabezpieczenia i moduły zarządzania mocą.
  3. Wyłącznik różnicowoprądowy (RCD) – zabezpieczenie ochronne przed porażeniem prądem.
  4. Bezpiecznik lub wyłącznik nadprądowy (MCB) – zabezpieczenie przeciążeniowe i zwarciowe obwodu.
  5. Przewód zasilający – odcinek od rozdzielnicy do stacji ładowania.
  6. Stacja ładowania (wallbox) – urządzenie końcowe montowane na ścianie garażu lub przy podjeździe.

W praktyce rozdzielnica główna często mieści wszystkie zabezpieczenia w jednym miejscu, a osobny podrozdzielnik dla obwodu EV jest stosowany jedynie wtedy, gdy stacja ładowania zlokalizowana jest w odległości przekraczającej 10–15 m od RG lub gdy inwestor chce wydzielić licznik energii dla potrzeb rozliczeń (np. w przypadku refundacji kosztów ładowania od pracodawcy).

Dobór przekrojów przewodów

Przekrój przewodów jest jednym z najważniejszych parametrów instalacji. Zbyt mały przekrój powoduje nadmierne nagrzewanie się kabla, straty napięcia oraz ryzyko pożaru. Zbyt duży – niepotrzebnie zwiększa koszty inwestycji. Dobór przekroju przeprowadza się na podstawie dwóch kryteriów: dopuszczalnego obciążenia prądowego oraz dopuszczalnego spadku napięcia.

Obwód 11 kW (3 × 16 A)

Przy mocy 11 kW i napięciu 400 V (trójfazowe) prąd roboczy wynosi:

I = P / (√3 × U × cosφ) = 11 000 / (1,732 × 400 × 1) ≈ 16 A

Dla przewodu układanego w rurze instalacyjnej w ścianie (metoda B2 wg normy PN-HD 60364-5-52) przy temperaturze otoczenia 30°C zalecany przekrój dla prądu 16 A to 2,5 mm² miedź (dopuszczalne obciążenie ~26 A). Jednak biorąc pod uwagę, że stacja ładowania pracuje przez wiele godzin w sposób ciągły (co norma traktuje jak obciążenie długotrwałe), a instalacja powinna być wykonana z pewnym zapasem, powszechnie stosuje się przekrój 4 mm², który przy tej metodzie ułożenia może przenosić prąd ciągły rzędu 34–36 A.

Obwód 22 kW (3 × 32 A)

Przy mocy 22 kW prąd roboczy wynosi około 32 A. W tym przypadku minimalnym zalecanym przekrojem jest 6 mm² (miedź), który przy metodzie B2 ma dopuszczalne obciążenie ok. 46 A. Wielu instalatorów stosuje jednak 10 mm², szczególnie gdy trasa kablowa jest długa (powyżej 20 m) lub gdy przewód układany jest w gruncie.

Przekrój przewodu ochronnego (PE)

Zgodnie z normą PN-IEC 60364-5-54, przewód ochronny PE dla przekrojów fazowych do 16 mm² powinien mieć przekrój równy przewodowi fazowemu. Dla obwodu 4 mm² stosujemy zatem żyłę PE o przekroju 4 mm², dla 6 mm² – 6 mm². Stacje ładowania klasy II (podwójna izolacja) formalnie nie wymagają PE, jednak z uwagi na bezpieczeństwo i wymagania norm dotyczących pojazdów elektrycznych zaleca się zawsze stosować przewód pięciożyłowy (3L + N + PE).

Typ kabla

Do instalacji stałej wewnątrz budynku i w garażu najczęściej stosuje się kabel YKY (N2XY) lub YDY w izolacji PVC. Do układania w ziemi używa się kabla YKY lub YAKY (z żyłą aluminiową, choć nie jest to zalecane dla małych przekrojów). Przy prowadzeniu kabla na zewnątrz budynku warto rozważyć kabel z izolacją odporną na UV oraz wilgoć.

Zabezpieczenia – wymagania normatywne

Norma PN-HD 60364-7-722 (Wymagania dotyczące specjalnych instalacji lub lokalizacji – Zasilanie pojazdów elektrycznych) precyzuje minimalne wymagania dla obwodów ładowania. Dla trybu ładowania Mode 3 (standardowy wallbox z komunikacją CP) obowiązkowe są:

Wyłącznik różnicowoprądowy (RCD)

Norma wymaga zastosowania RCD typu A (wykrywający prądy przemienne i pulsujące prądy stałe) lub wyższego – RCD typu F (dla urządzeń z falownikami generującymi prądy o wysokich częstotliwościach) bądź RCD typu B (wykrywający również gładki prąd stały). Wiele nowoczesnych wallboxów posiada wbudowaną ochronę RCD, w tym detekcję prądu stałego 6 mA DC, co pozwala na zastosowanie zewnętrznego RCD typu A zamiast droższego typu B.

Zalecany prąd różnicowy: 30 mA. Dla instalacji TT (uziemienie lokalne) RCD 30 mA jest obowiązkowy. Dla instalacji TN-S (powszechna w nowych domach) norma dopuszcza również 100 mA jako ochronę uzupełniającą przy zachowaniu zerowania ochronnego.

Wyłącznik nadprądowy (MCB)

  • Dla obwodu 11 kW (16 A): wyłącznik B16 lub C16 trójfazowy (3P+N lub 4P)
  • Dla obwodu 22 kW (32 A): wyłącznik B32 lub C32 trójfazowy (3P+N lub 4P)

Charakterystyka wyzwalania B jest odpowiednia dla wallboxów bez silnych prądów rozruchowych. Charakterystyka C zapewnia większą odporność na krótkotrwałe przeciążenia i może być stosowana tam, gdzie inne urządzenia w obwodzie generują prądy wyzwalające. Wyłącznik musi być czterobiegunowy (4P), aby możliwe było pełne odłączenie wszystkich przewodów czynnych.

Ochrona przepięciowa (SPD)

Choć nie jest obowiązkowa przez normę 60364-7-722, ogranicznik przepięć klasy T2 (typ 2) jest silnie rekomendowany, szczególnie w rejonach narażonych na wyładowania atmosferyczne lub gdy instalacja przebiega długą trasą na zewnątrz budynku. Stacje ładowania zawierają wrażliwą elektronikę, której koszt naprawy po przepięciu wielokrotnie przewyższa koszt SPD.

Uziemienie i ochrona przeciwporażeniowa

Większość nowych domów jednorodzinnych wyposażona jest w układ sieci TN-S, w którym przewód neutralny (N) i ochronny (PE) są rozdzielone od złącza kablowego. Jest to układ preferowany dla instalacji EV, ponieważ zapewnia skuteczne zerowanie ochronne i umożliwia pracę wyłączników RCD.

W starszych budynkach z siecią TN-C (przewód PEN zamiast N i PE) konieczna jest przebudowa instalacji na TN-C-S – rozdzielenie PEN na N i PE w rozdzielnicy głównej wraz z wykonaniem lokalnego uziomu. Bez tego nie jest możliwe spełnienie wymagań normy 60364-7-722 w zakresie ochrony przed prądem stałym i poprawnego działania RCD.

Dla obwodów prowadzonych na zewnątrz budynku lub w garażu wolnostojącym zaleca się wykonanie wyrównania potencjałów poprzez połączenie metalowych elementów budynku (rury wodociągowe, elementy konstrukcji stalowej) z szyną PE w rozdzielnicy.

Lokalizacja stacji i trasa kablowa

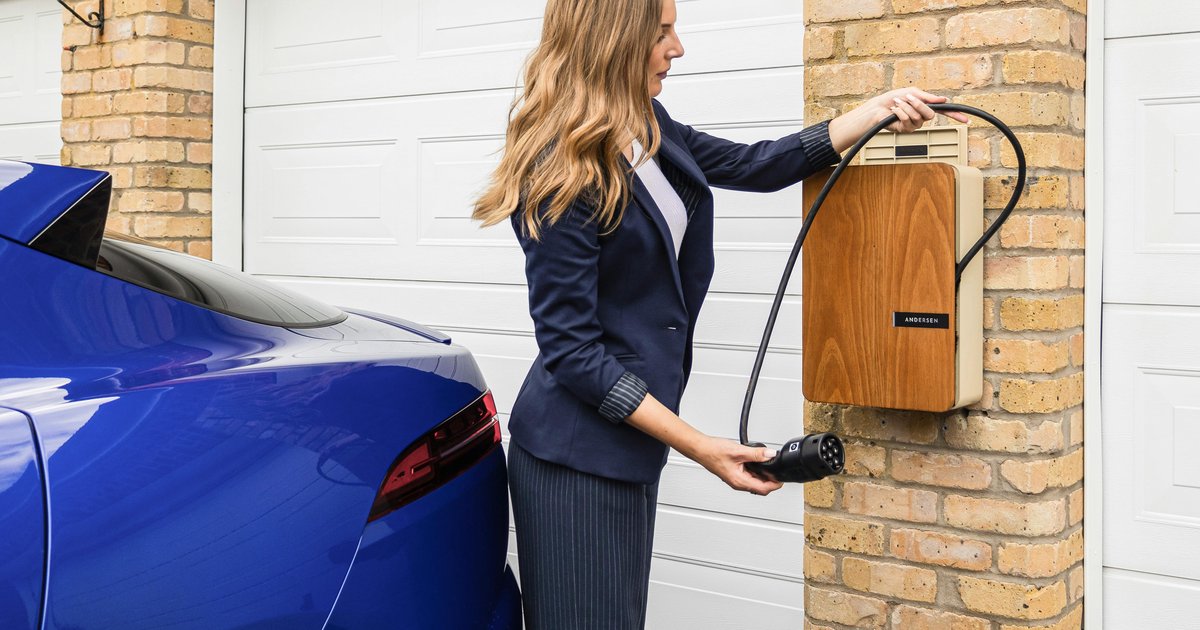

Optymalnym miejscem montażu wallboxa jest ściana garażu, przy której parkuje pojazd – pozwala to skrócić długość kabla ładowania i uniknąć ryzyka potknięcia. Przy wyborze trasy kablowej należy uwzględnić:

  • Minimalizację długości trasy – każdy dodatkowy metr kabla to wzrost rezystancji i strat napięcia.
  • Ochronę mechaniczną – kabel w garażu powinien być prowadzony w rurze karbowanej lub sztywnej na wysokości minimum 2,5 m lub ukryty pod tynkiem.
  • Separację od innych instalacji – zachowanie odległości od rur gazowych i wodociągowych.
  • Oznakowanie – trasa kablowa powinna być udokumentowana na schemacie powykonawczym przechowywanym w rozdzielnicy.

Pomiary odbiorcze i dokumentacja

Po wykonaniu instalacji, a przed oddaniem jej do użytku, uprawniony elektryk musi przeprowadzić pomiary odbiorcze zgodnie z normą PN-HD 60364-6:

  • Pomiar rezystancji izolacji przewodów (min. 1 MΩ dla obwodów 230/400 V)
  • Pomiar ciągłości przewodów ochronnych PE i połączeń wyrównawczych
  • Pomiar impedancji pętli zwarcia i weryfikacja skuteczności ochrony
  • Sprawdzenie działania wyłączników różnicowoprądowych (test przyciskiem TEST oraz miernikiem)
  • Pomiar rezystancji uziemienia (jeśli dotyczy)

Wyniki pomiarów powinny być wpisane do protokołu odbioru instalacji elektrycznej, który stanowi podstawę uruchomienia stacji i może być wymagany przez ubezpieczyciela budynku lub przy uzyskaniu dotacji (np. program “Mój Elektryk”).

Kosztorys orientacyjny instalacji

Całkowity koszt instalacji trójfazowej stacji ładowania w domu jednorodzinnym zależy od wielu czynników, jednak orientacyjnie można przyjąć:

  • Kabel 5×6 mm², 15 m: około 150–200 zł
  • Wyłącznik różnicowoprądowy RCD 40A/30mA typ A lub B: 200–600 zł
  • Wyłącznik nadprądowy 3P+N C32: 80–150 zł
  • Rury instalacyjne, puszki, uchwyty: 100–200 zł
  • Robocizna elektryka (montaż + pomiary): 400–800 zł
  • Wallbox 11 kW (bez montażu): 1500–4000 zł

Łączny koszt kompletnej instalacji z urządzeniem zamyka się zazwyczaj w przedziale 2500–6000 zł, w zależności od wybranego modelu stacji i złożoności prac instalacyjnych.

Podsumowanie

Prawidłowe podłączenie trójfazowej stacji ładowania EV w domu jednorodzinnym wymaga uwzględnienia wielu aspektów technicznych – od sprawdzenia mocy umownej, przez dobór właściwego przekroju kabla i kompletnych zabezpieczeń, aż po wykonanie pomiarów odbiorczych. Kluczowe elementy to: kabel 5×4 mm² (dla 11 kW) lub 5×6 mm² (dla 22 kW), wyłącznik RCD 30 mA typ A lub B, wyłącznik nadprądowy czterobiegunowy oraz dokumentacja powykonawcza. Inwestycja ta nie tylko zwiększa komfort użytkowania pojazdu elektrycznego, ale również realnie podnosi wartość nieruchomości.
