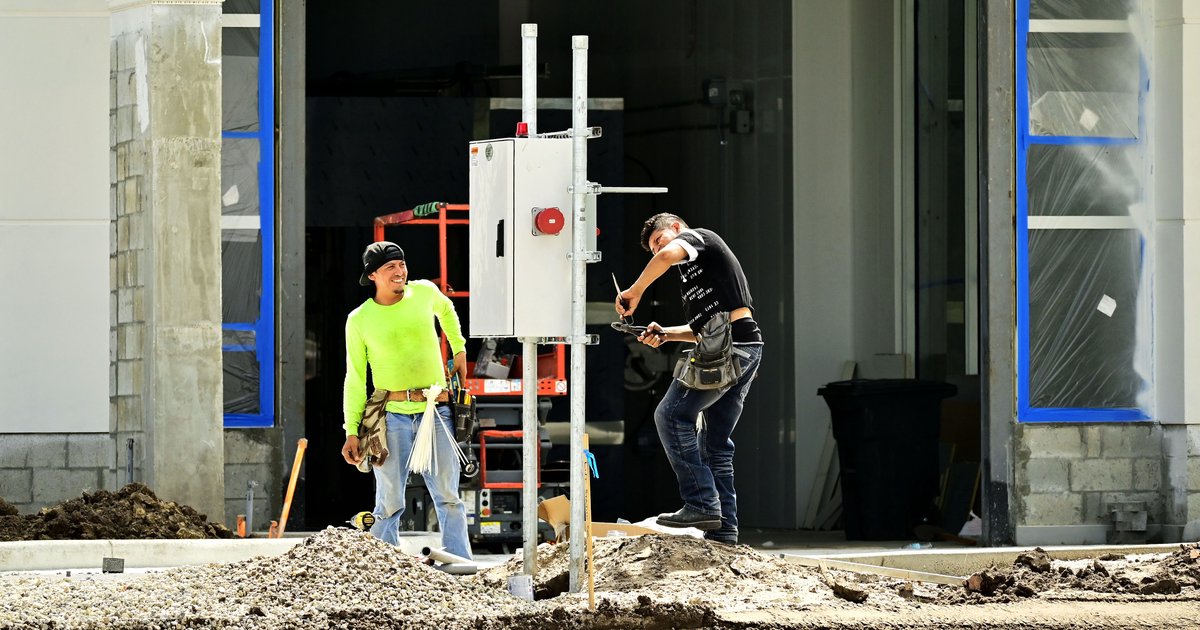

Rozdzielnica elektryczna budowlana to tymczasowa skrzynka zasilająca, którą stawia się na placu budowy, aby bezpiecznie podłączyć elektronarzędzia, oświetlenie, dźwigi, betoniarki czy kontenery socjalne. W przeciwieństwie do urządzenia montowanego w domu czy mieszkaniu musi znosić deszcz, pył, wstrząsy i codzienne wpinanie wielu wtyczek, dlatego dobiera się ją według innych kryteriów niż typową rozdzielnicę do budynku. Ogólny podział rozdzielnic elektrycznych opisuje artykuł nadrzędny na tym portalu — poniżej skupiamy się wyłącznie na tym, czego potrzeba konkretnie na budowie i jak wybrać odpowiedni model.
Czym różni się rozdzielnica budowlana od tej montowanej w budynku?
Rozdzielnica elektryczna mieszkaniowa pracuje w suchym, stałym miejscu, więc wystarcza jej obudowa o niskiej odporności na wilgoć i uderzenia — zwykle w standardzie IP20 lub IP30. Rozdzielnica podtynkowa elektryczna montowana we wnęce w ścianie w ogóle nie musi być wodoodporna, bo chroni ją sama konstrukcja budynku. Rozdzielnica budowlana elektryczna stoi na otwartym terenie albo w surowym, niewykończonym pomieszczeniu, więc musi mieć zamykaną, szczelną skrzynkę odporną na warunki atmosferyczne i przypadkowe uderzenia sprzętem.
Różni się też liczbą i typem gniazd. Tablica w bloku czy domu ma kilkanaście modułowych zabezpieczeń obwodów oświetlenia i gniazd wtykowych 230 V, zamkniętych w estetycznej obudowie na stałe. Skrzynka budowlana zamiast tego oferuje niewielką liczbę solidnych gniazd przemysłowych — często jedno lub dwa 230 V i jedno 400 V — bo ma zasilać kilka urządzeń na raz, a nie całą instalację budynku.
Z tego wynika prosta zasada wyboru: do zasilenia mieszkania czy domu rozdzielnica budowlana się nie nadaje, bo nie ma miejsca na komplet obwodów i nie wygląda estetycznie w gotowym wnętrzu. Odwrotnie — rozdzielnica mieszkaniowa elektryczna nie przetrwa sezonu na budowie, bo pierwszy deszcz lub przypadkowe uderzenie taczką uszkodzi jej niechronioną obudowę.
Stopień ochrony IP i IK — dlaczego na budowie decyduje najbardziej
Na placu budowy najważniejszym parametrem nie jest liczba obwodów, a stopień ochrony obudowy. Minimum, jakiego można rozważać, to IP44 (ochrona przed kroplami wody padającymi pod kątem i przed ciałami stałymi większymi niż 1 mm), ale w praktyce standardem branżowym jest IP54 lub wyżej — chroni to przed pyłem budowlanym i bryzgami z każdej strony, a nie tylko z góry.
Drugi parametr, o którym często zapominają kupujący, to odporność mechaniczna oznaczana symbolem IK. Wartość IK07 lub IK08 oznacza, że obudowa przetrwa uderzenie odpowiadające upuszczeniu ciężkiego przedmiotu z niewielkiej wysokości — realny scenariusz, gdy skrzynka stoi przy przejeździe wózków i sprzętu.
Niedoszacowanie tych parametrów nie jest kosmetyczne. Woda, która wniknie do obudowy o zbyt niskim IP, zwiera styki gniazd i wyzwala zabezpieczenia w najgorszym możliwym momencie — albo, jeśli różnicowy zawór ochronny jest uszkodzony lub źle doborowy, prowadzi do porażenia osoby obsługującej narzędzie. Dlatego przy wyborze modelu warto sprawdzić deklarację IP i IK w karcie katalogowej, a nie tylko opis marketingowy „do zastosowań zewnętrznych”.
Jakie typy rozdzielnic budowlanych spotyka się na placu?
Oferta rynkowa dzieli się na kilka wariantów, które odpowiadają różnej skali prac:
- Przenośna skrzynka walizkowa — jedno lub dwa gniazda 230 V, ewentualnie jedno 400 V, do zasilenia pojedynczych elektronarzędzi przy drobnych remontach lub pracach wykończeniowych.
- Rozdzielnica na stojaku lub wózku — kilka gniazd 230 V i 400 V, wyłączniki różnicowoprądowe dla każdego obwodu; typowe rozwiązanie przy budowie domu jednorodzinnego, gdzie sprzęt trzeba przesuwać między etapami prac.
- Rozdzielnica stacjonarna, szafowa lub kontenerowa — rozdziela zasilanie na kilku podwykonawców jednocześnie, montowana na stałym fundamencie lub w kontenerze; sprawdza się na dużych placach, gdzie pracuje wielu wykonawców z różnym sprzętem.
- Rozdzielnica na słupku przy przyłączu tymczasowym (tzw. złącze kontrolno-pomiarowe) — stanowi punkt odbioru energii od operatora sieci przed rozprowadzeniem jej dalej do skrzynek roboczych.
Dobór wielkości zależy od sumy mocy podłączanych urządzeń w danym momencie, a nie od wielkości samego placu — mała budowa z betoniarką i szlifierką potrzebuje innego modelu niż plac z dźwigiem wieżowym i kilkoma agregatami spawalniczymi.
Zabezpieczenia i gniazda — na co patrzeć przed zakupem
Każdy obwód wychodzący z rozdzielnicy budowlanej powinien mieć własny wyłącznik różnicowoprądowy o czułości 30 mA — to on odcina zasilanie, zanim prąd upływowy przez wilgotny kabel czy uszkodzoną izolację zdąży zagrozić człowiekowi. Dodatkowo każdy obwód zabezpiecza wyłącznik nadmiarowo-prądowy dopasowany do przekroju kabla, żeby przeciążenie nie doprowadziło do przegrzania przewodu.
Gniazda przemysłowe typu CEE różnią się kolorem obudowy w zależności od napięcia i prądu: niebieskie 230 V/16A do drobnego sprzętu, czerwone 400 V/16A, 32A lub 63A do maszyn o większym poborze mocy, na przykład betoniarek, dźwigów czy agregatów. Gniazda 400 V powinny mieć blokadę mechaniczną (interlock), która nie pozwala wyjąć wtyczki pod obciążeniem — to zapobiega wyciąganiu łuku elektrycznego przy odłączaniu.
Podłączenie rozdzielnicy budowlanej do sieci zasilającej, agregatu prądotwórczego lub przyłącza tymczasowego powinien wykonać uprawniony elektryk, a stan całej instalacji na budowie wymaga częstszych przeglądów niż w budynku — surowe warunki (wilgoć, pył, wstrząsy) przyspieszają zużycie uszczelek i styków znacznie szybciej niż w spokojnym środowisku mieszkania czy biura.
Podsumowanie
Wybór rozdzielnicy budowlanej elektrycznej sprowadza się do trzech pytań: jaka jest suma mocy podłączanych urządzeń, w jak surowych warunkach będzie stała skrzynka i ile podwykonawców korzysta z niej jednocześnie. Odpowiedzi decydują o wielkości, stopniu IP/IK i liczbie gniazd znacznie bardziej niż cena czy marka. Rozdzielnica przeznaczona do budynku — mieszkaniowa, podtynkowa czy ta stosowana w blokach — nigdy nie zastąpi skrzynki budowlanej na placu, tak jak odwrotnie przemysłowa skrzynka budowlana nie jest właściwym rozwiązaniem dla gotowego wnętrza.
