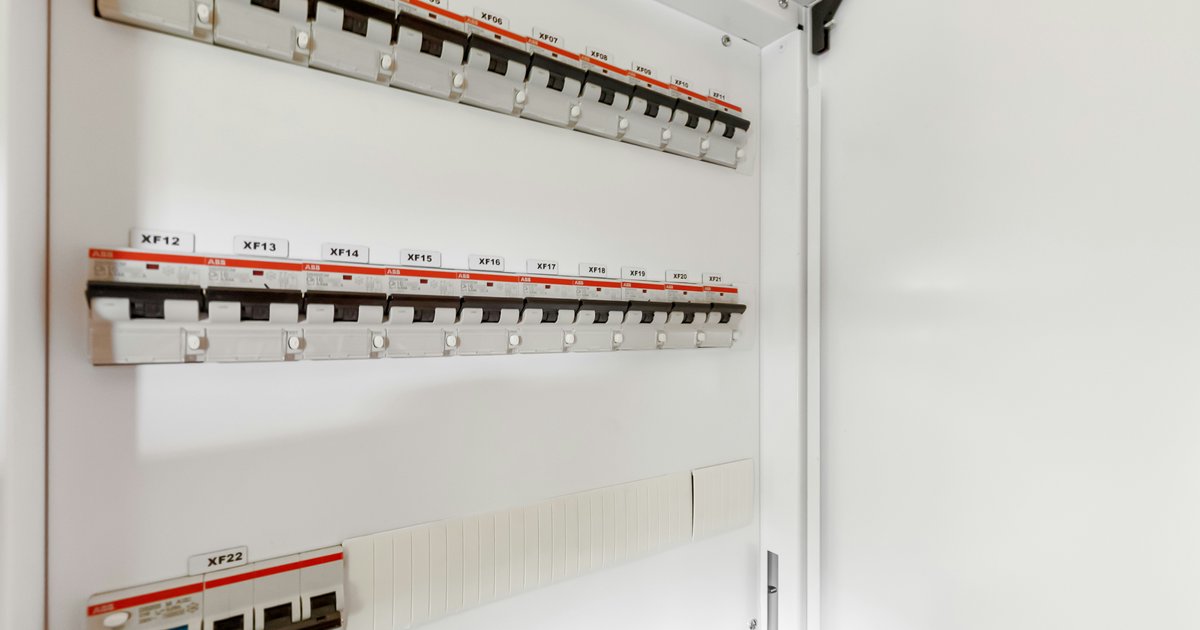

Rozdzielnica elektryczna w domu: wybór i montaż

Wybór rozdzielnicy elektrycznej w domu to decyzja, która wpływa na wygodę użytkowania instalacji na wiele lat, dlatego warto ją podjąć na podstawie konkretnych parametrów, a nie estetyki obudowy. Ogólne informacje o budowie i funkcji rozdzielnic znajdziesz w artykule głównym poświęconym rozdzielnicom elektrycznym – tutaj skupiamy się wyłącznie na tym, jak dobrać i zamontować konkretny model do domu lub mieszkania.

Ile modułów potrzebujesz – jak dobrać wielkość rozdzielnicy

Podstawowym kryterium wyboru jest liczba modułów, czyli miejsc na aparaty modułowe (wyłączniki nadmiarowoprądowe, różnicowoprądowe, przekaźniki). Aby ją oszacować, policz obwody: oświetlenie w każdej strefie, gniazda w poszczególnych pomieszczeniach, obwody kuchenne i łazienkowe, ogrzewanie, a także urządzenia o większej mocy, jak piekarnik czy klimatyzator.

Do każdego obwodu trzeba dodać zabezpieczenie różnicowoprądowe obsługujące zwykle kilka obwodów naraz, co również zajmuje miejsce w rozdzielnicy. W praktyce:

• rozdzielnica elektryczna do mieszkania o powierzchni 50-70 m² zwykle wymaga dwóch rzędów po 18-24 modułów;
• rozdzielnica elektryczna do domu jednorodzinnego z ogrzewaniem elektrycznym, wentylacją mechaniczną czy garażem potrzebuje najczęściej trzech-czterech rzędów po 24-36 modułów.

Zawsze warto zaplanować co najmniej 20-30% wolnych miejsc – na przyszłą instalację fotowoltaiczną, stację ładowania samochodu elektrycznego czy dodatkowy obwód, którego nie przewidziano na etapie projektu. Zbyt mała obudowa oznacza w przyszłości wymianę całej rozdzielnicy, a nie tylko dołożenie modułu.

Rozdzielnica podtynkowa czy natynkowa – co wybrać

Wybór typu obudowy zależy od etapu budowy i rodzaju ścian. Rozdzielnica podtynkowa jest wpuszczana we wnękę w murze, dzięki czemu na powierzchni widoczne są tylko drzwiczki – to rozwiązanie estetyczne, typowe dla nowych instalacji w mieszkaniach i domach murowanych, planowane jeszcze przed tynkowaniem.

Rozdzielnica natynkowa montowana jest na powierzchni ściany za pomocą kołków, bez potrzeby wykuwania wnęki. Sprawdza się tam, gdzie wnęki nie da się wykonać: na ścianach z lekkiej konstrukcji szkieletowej, w już wykończonych pomieszczeniach, w garażach, kotłowniach czy warsztatach, a także przy modernizacji istniejącej instalacji.

Rozdzielnica elektryczna do domu z garażem lub kotłownią często łączy oba rozwiązania – jedna podtynkowa rozdzielnica główna i dodatkowa natynkowa w pomieszczeniu technicznym.

Materiał obudowy i stopień ochrony IP

W suchych pomieszczeniach mieszkalnych wystarcza obudowa z tworzywa termoutwardzalnego o stopniu ochrony IP30 lub IP40 – chroni przed przypadkowym dotknięciem, ale nie przed wilgocią czy pyłem. Taka rozdzielnica elektryczna domowa jest lżejsza, tańsza i łatwiejsza w montażu niż wersje przemysłowe.

Inaczej wygląda sytuacja w garażu, kotłowni, pralni czy na zewnątrz budynku. Tam wymagany jest wyższy stopień ochrony – co najmniej IP44 przy narażeniu na wilgoć, a IP65 w miejscach wystawionych na bezpośredni kontakt z wodą lub pyłem. W takich lokalizacjach lepiej sprawdza się obudowa metalowa lub wzmocniona z uszczelką w drzwiczkach, ponieważ standardowa plastikowa rozdzielnica z czasem odkształca się pod wpływem wilgoci i traci szczelność, co prowadzi do korozji styków.

Dodatkowo warto zwrócić uwagę na rodzaj drzwiczek: przezroczyste ułatwiają odczyt oznaczeń bez ich otwierania, pełne z zamkiem są bezpieczniejsze w domach z dzieckiem lub w częściach wspólnych budynku. Rozdzielnica elektryczna w mieszkaniu na wynajem powinna mieć zamykane drzwiczki, by ograniczyć dostęp osobom nieuprawnionym.

Gdzie zamontować rozdzielnicę w domu i w mieszkaniu

Standardowa wysokość montażu to 1,4-1,6 m od podłogi do osi rozdzielnicy – na tyle wysoko, by dzieci nie miały łatwego dostępu, i na tyle niżej, by dorosły mógł swobodnie sięgnąć do wyłącznika w sytuacji awaryjnej. Miejsce musi być trwale dostępne, bez zabudowy meblowej czy regałów zasłaniających drzwiczki.

W mieszkaniu blokowym lokalizacja jest zwykle wyznaczona już w projekcie budynku – najczęściej w przedpokoju, blisko drzwi wejściowych, i możliwości jej przeniesienia są ograniczone bez zgody administracji lub spółdzielni. W domu jednorodzinnym decyzja należy do inwestora: popularne miejsca to wiatrołap, garaż lub pomieszczenie gospodarcze, jak najbliżej trasy przyłącza kablowego, co skraca długość przewodu zasilającego i ogranicza spadki napięcia.

Niezależnie od typu budynku należy unikać łazienek, pomieszczeń o dużej wilgotności oraz miejsc narażonych na bezpośrednie działanie promieni słonecznych, które przyspieszają starzenie się plastikowej obudowy. Samo podłączenie rozdzielnicy do sieci zasilającej oraz jej plombowanie musi wykonać uprawniony elektryk w uzgodnieniu z operatorem sieci – to praca przy instalacji pod napięciem, którą nie wolno wykonywać samodzielnie.

Podsumowanie

Dobór rozdzielnicy sprowadza się do trzech decyzji: liczby modułów z zapasem na przyszłość, typu obudowy dopasowanego do etapu budowy i rodzaju ściany, oraz stopnia ochrony IP odpowiadającego warunkom w danym pomieszczeniu. Ostateczny wybór modelu i jego rozmieszczenie warto skonsultować z elektrykiem realizującym projekt instalacji, ponieważ tylko on ma pełny obraz planowanych obwodów i wymagań formalnych stawianych przez operatora sieci.
