Rozdzielnica elektryczna natynkowa: instalacja i typy

Rozdzielnica elektryczna natynkowa to obudowa montowana na powierzchni ściany, w której umieszcza się zabezpieczenia, szyny zasilające i okablowanie danej instalacji. W przeciwieństwie do wersji wpuszczanej w mur cała skrzynka wystaje przed lico ściany, co zmienia sposób montażu, dobór materiału obudowy i miejsca, w których warto ją zastosować. Poniżej porównujemy realne alternatywy – od rozwiązania podtynkowego po konstrukcje wolnostojące – i wskazujemy, według jakich kryteriów warto podejmować decyzję.

Czym jest rozdzielnica elektryczna natynkowa i kiedy się ją wybiera

Rozdzielnica natynkowa to zamknięta obudowa przykręcana lub przyklejana do powierzchni ściany, bez konieczności wykucia w niej wnęki. Wewnątrz znajdują się szyny TH (tzw. szyny montażowe), na których montuje się aparaturę modułową: wyłączniki nadprądowe, różnicowoprądowe, przekaźniki czy zegary sterujące.

To rozwiązanie sprawdza się tam, gdzie kucie ściany jest niemożliwe, nieopłacalne albo po prostu niepotrzebne. Typowe sytuacje:

• ściany z betonu, żelbetu lub muru pełnego, w których wykonanie wnęki jest kosztowne lub grozi naruszeniem konstrukcji,
• budynki zabytkowe lub wynajmowane, gdzie nie można ingerować w tynk,
• garaże, warsztaty, piwnice i pomieszczenia gospodarcze, gdzie estetyka ma mniejsze znaczenie niż szybki dostęp,
• instalacje tymczasowe, place budowy, kontenery i pawilony handlowe,
• sytuacje, w których instalacja ma być łatwo rozbudowywana w przyszłości bez rozkuwania ściany.

Montaż natynkowy jest zwykle szybszy i tańszy w robociźnie, bo eliminuje prace budowlane związane z wykuciem, wypełnieniem i wygładzeniem wnęki. Ceną za tę wygodę jest widoczna, wystająca obudowa, która w pomieszczeniach mieszkalnych bywa mniej estetyczna niż wersja schowana w murze.

Rozdzielnica natynkowa czy podtynkowa – jak wybrać

Wybór między obudową natynkową a rozdzielnicą elektryczną podtynkową rzadko jest kwestią gustu – decyduje kilka konkretnych czynników, które warto rozpatrzyć jeszcze przed zakupem.

W praktyce inwestorzy budujący dom od podstaw częściej wybierają rozdzielnicę podtynkową w pomieszczeniach reprezentacyjnych, a natynkową w garażu czy kotłowni. Przy remoncie mieszkania, gdzie nie chce się kruszyć tynku ani betonu, rozwiązanie naścienne bywa jedyną racjonalną opcją.

Obudowa: materiał, stopień IP i liczba modułów

Obudowy wykonuje się najczęściej z tworzywa (ABS, poliwęglan) lub z blachy stalowej lakierowanej. Tworzywo jest lżejsze, odporne na korozję i tańsze, ale w miejscach o dużym ryzyku uszkodzeń mechanicznych lepiej sprawdza się metal.

Kluczowym parametrem jest stopień ochrony IP, który określa odporność na wnikanie ciał stałych i wody:

• IP30/IP40 – wystarcza w suchych pomieszczeniach mieszkalnych, bez ryzyka zalania czy zapylenia,
• IP44 – minimum dla pomieszczeń wilgotnych, garaży, pralni,
• IP65 – wymagane na zewnątrz budynku, w myjniach, na budowach i wszędzie, gdzie obudowa może być bezpośrednio narażona na deszcz lub strumień wody.

Dobór zbyt niskiego IP do lokalizacji to jeden z częstszych błędów – wilgoć wnikająca do wnętrza obudowy prowadzi do korozji zacisków, zwiększa ryzyko zwarcia i skraca życie zabezpieczeń.

Drugim istotnym parametrem jest liczba modułów, czyli miejsc na aparaturę o szerokości 18 mm (jeden moduł). Rozdzielnice natynkowe dostępne są zwykle w wersjach od 8-12 modułów (małe obwody, np. garaż) do 36 i więcej (główna tablica mieszkania z wieloma obwodami). Zasada dobra praktyka to zostawienie 20-30% wolnych modułów na przyszłą rozbudowę – dogęszczanie w pełni zapełnionej skrzynki później jest trudne i często wymaga wymiany całej obudowy.

Rozdzielnica uzbrojona a pusta – co się bardziej opłaca

Na rynku dostępne są dwa warianty: obudowa pusta, którą wypełnia się aparaturą według indywidualnego projektu, oraz rozdzielnica elektryczna natynkowa uzbrojona, w której producent z góry zamontował wyłącznik główny, zabezpieczenia różnicowoprądowe i nadprądowe w typowej konfiguracji.

Wersja uzbrojona jest wygodna, gdy potrzeby są standardowe – na przykład zasilenie garażu, altany, domku letniskowego czy warsztatu o znanej z góry liczbie obwodów. Skraca czas montażu, bo elektryk podłącza już gotowy zestaw do sieci, a nie komponuje go od zera. Ograniczeniem jest mniejsza elastyczność: jeśli układ zabezpieczeń w gotowym zestawie nie odpowiada rzeczywistym obwodom w budynku, i tak trzeba go modyfikować.

Obudowa pusta ma sens tam, gdzie instalacja jest nietypowa, ma wiele obwodów o różnych parametrach (oświetlenie, gniazda, urządzenia trójfazowe, fotowoltaika) albo gdy projekt elektryczny precyzyjnie określa dobór aparatury. Wymaga to wiedzy projektowej i pracy uprawnionego elektryka, ale pozwala uniknąć kompromisów wynikających z gotowego, uniwersalnego zestawu.

Praktyczna zasada: przy prostych, niewielkich instalacjach pomocniczych warto rozważyć wersję uzbrojoną, przy głównej tablicy budynku – niemal zawsze lepiej zaprojektować układ indywidualnie i zamówić obudowę pustą.

Montaż krok po kroku – jak zamontować rozdzielnicę natynkową

Rozdzielnica elektryczna, niezależnie od typu, jest elementem instalacji pod napięciem sieciowym, a błędy w jej montażu mogą prowadzić do porażenia, pożaru lub uszkodzenia sprzętu. Prace przy podłączeniu zasilania powinien wykonywać elektryk z odpowiednimi uprawnieniami – poniższy opis pokazuje logikę procesu, a nie instrukcję do samodzielnego wykonania przy podłączonym napięciu.

1. Wyłączenie zasilania na głównym wyłączniku instalacji i sprawdzenie braku napięcia miernikiem – dopiero potem można dotykać przewodów.
2. Wybór miejsca montażu z uwzględnieniem dostępu (typowa wysokość dolnej krawędzi tablicy to około 1,4–1,7 m) oraz bliskości trasy kabli zasilających.
3. Przygotowanie ściany i mocowanie obudowy – kołki rozporowe do muru, wkręty do konstrukcji lekkich, z zachowaniem poziomu, by drzwiczki domykały się równo.
4. Wprowadzenie przewodów przez dławiki kablowe lub otwory z uszczelkami – w obudowach o podwyższonym IP każde nieuszczelnione wprowadzenie obniża realną klasę ochrony.
5. Montaż szyny TH i aparatury modułowej zgodnie z projektem, podłączenie szyn PE i N oraz przewodów fazowych do poszczególnych zabezpieczeń.
6. Opisanie obwodów na etykietach – to wymóg praktyczny, nie tylko formalny, bo od tego zależy bezpieczeństwo przy późniejszych naprawach.
7. Pomiary po montażu: rezystancji izolacji, skuteczności ochrony przeciwporażeniowej i działania wyłączników różnicowoprądowych, zakończone protokołem.

Dopiero po pozytywnych pomiarach rozdzielnica może zostać załączona i przekazana do użytku.

Rozdzielnica wewnętrzna, zewnętrzna i wolnostojąca – gdzie jaka

Lokalizacja decyduje o klasie obudowy równie mocno jak liczba obwodów. Rozdzielnica elektryczna wewnętrzna, przeznaczona do suchych pomieszczeń mieszkalnych i biurowych, wystarczająco dobrze chroni zawartość już przy IP30 lub IP40, bo nie jest narażona na wilgoć, pył ani uderzenia.

Obudowa montowana na zewnątrz budynku – przy przyłączu, na elewacji garażu wolnostojącego czy w ogrodzie – musi mieć co najmniej IP65, dodatkową odporność na promieniowanie UV (by tworzywo nie stało się kruche) oraz na niskie temperatury. W tych lokalizacjach warto też sprawdzić, czy zamek lub zatrzask uniemożliwia otwarcie obudowy osobom postronnym.

Osobną kategorią jest rozdzielnica elektryczna wolnostojąca – wolnostojąca szafa rozdzielcza ustawiana na cokole lub fundamencie, niezależna od konstrukcji budynku. Stosuje się ją tam, gdzie liczba obwodów i aparatury przekracza możliwości standardowej skrzynki naściennej: w większych obiektach, instalacjach przemysłowych, przy złączach kablowych osiedlowych albo tam, gdzie punkt poboru energii znajduje się w terenie otwartym, np. przy zasilaniu placu budowy czy zewnętrznego zasilania rolniczego. Wolnostojące szafy mają zwykle wyższe IP, wzmocnioną konstrukcję i większą przestrzeń montażową niż typowa obudowa naścienna.

Wybór między tymi trzema wariantami sprowadza się do jednego pytania: czy urządzenie będzie chronione przez ściany budynku, czy musi samodzielnie znosić warunki atmosferyczne i ewentualne uszkodzenia mechaniczne.

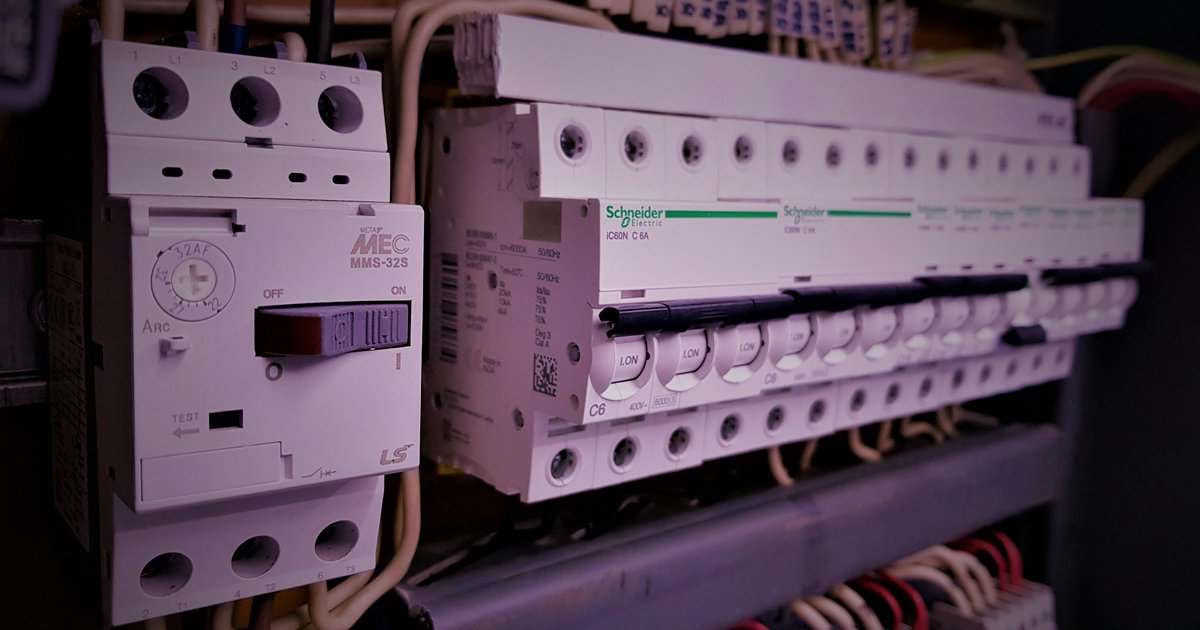

Wyposażenie rozdzielnicy: aparatura i zabezpieczenia

Sama obudowa to tylko połowa decyzji – drugą jest dobór aparatury, który musi wynikać z projektu instalacji, a nie z przypadkowego zestawu.

• Wyłącznik nadprądowy (charakterystyka B lub C, typowo 10-32 A) – chroni przewody przed przegrzaniem przy przeciążeniu i zwarciu; jego prąd znamionowy musi być dopasowany do przekroju przewodu danego obwodu, a nie wybrany „na oko”.
• Wyłącznik różnicowoprądowy (najczęściej 30 mA, typ AC lub A) – wyłącza obwód przy wykryciu prądu upływu, chroniąc przed porażeniem; obwody gniazd, łazienek i urządzeń zewnętrznych powinny być objęte ochroną różnicowoprądową.
• Ochronnik przeciwprzepięciowy (typ 1, 2 lub kombinowany) – ogranicza skutki przepięć łączeniowych i pochodzących od wyładowań atmosferycznych, chroniąc elektronikę i sprzęt AGD/RTV.
• Szyny PE i N z odpowiednią liczbą zacisków – umożliwiają poprawne, przejrzyste rozprowadzenie przewodów ochronnych i neutralnych bez „skręcania” kilku żył pod jednym zaciskiem.
• Rozłącznik główny – pozwala odciąć całą instalację od zasilania jednym ruchem, co jest niezbędne przy pracach serwisowych.

Dobór aparatury powinien uwzględniać selektywność zabezpieczeń, czyli takie ich skalowanie, by w razie awarii wyłączał się tylko obwód, w którym doszło do usterki, a nie cała tablica. To szczególnie ważne w instalacjach z wieloma odbiornikami krytycznymi, np. lodówką czy pompą ciepła.

Najczęstsze błędy i na co zwrócić uwagę przed zakupem

Wybór rozdzielnicy jest decyzją na wiele lat, dlatego warto znać typowe pułapki, zanim dojdzie do zakupu i montażu.

• Zbyt mała liczba modułów – pełna od pierwszego dnia obudowa uniemożliwia dodanie kolejnego obwodu bez wymiany całej tablicy; rezerwa 20-30% wolnego miejsca to minimum.
• Niedopasowany stopień IP do lokalizacji – obudowa IP30 zamontowana w garażu lub na zewnątrz będzie wcześniej czy później korodować od wewnątrz.
• Nieuszczelnione wprowadzenia kabli – brak dławików lub peszli w otworach obniża realną ochronę obudowy niezależnie od deklarowanego IP.
• Montaż w miejscu niedostępnym – zbyt wysoko, za meblem lub w zamykanym pomieszczeniu utrudnia szybki dostęp w sytuacji awaryjnej.
• Pomijanie projektu i pomiarów powykonawczych – dobór aparatury „na wyczucie” i brak protokołu pomiarów to ryzyko, które wychodzi na jaw dopiero przy awarii lub kontroli.
• Samodzielna praca przy rozdzielnicy pod napięciem – to działanie zagrażające życiu i w praktyce prawie zawsze niedozwolone bez odpowiednich uprawnień i wyłączenia zasilania.

Warto też sprawdzić, czy producent obudowy deklaruje zgodność z odpowiednimi normami dotyczącymi zestawów rozdzielczych niskiego napięcia – dla tablic przeznaczonych do obsługi przez osoby niewykwalifikowane istotna jest zgodność z wymaganiami dla tego typu rozdzielnic, co potwierdza, że konstrukcja uwzględnia bezpieczny dostęp bez ryzyka dotyku części czynnych.

Najczęstsze pytania o rozdzielnice natynkowe

Czy rozdzielnicę natynkową można zamontować samodzielnie?

Samo przykręcenie pustej obudowy do ściany można wykonać bez uprawnień, ale podłączenie jej do instalacji elektrycznej, dobór i montaż aparatury oraz pomiary powykonawcze musi wykonać uprawniony elektryk. Praca przy obwodach pod napięciem lub bez wcześniejszego wyłączenia zasilania stwarza realne ryzyko porażenia.

Jaki stopień IP wybrać do garażu lub kotłowni?

W pomieszczeniach wilgotnych, takich jak garaż, kotłownia czy pralnia, minimum to IP44, a przy bezpośrednim ryzyku zalania lub zapylenia lepiej wybrać IP65. Zbyt niski stopień ochrony prowadzi do korozji zacisków i skraca żywotność zabezpieczeń.

Czym różni się rozdzielnica uzbrojona od pustej?

Rozdzielnica uzbrojona ma już zamontowaną aparaturę w typowej konfiguracji, natomiast obudowa pusta wymaga zaprojektowania i zamontowania zabezpieczeń indywidualnie. Wersja uzbrojona jest wygodna przy standardowych, niewielkich instalacjach, a pusta – przy nietypowych lub większych układach obwodów.

Jak dużo wolnego miejsca zostawić w rozdzielnicy?

Dobrą praktyką jest zostawienie około 20-30% wolnych modułów względem obecnych potrzeb. Taka rezerwa pozwala dodać w przyszłości kolejny obwód, na przykład pod ładowarkę samochodową czy nową instalację fotowoltaiczną, bez wymiany całej obudowy.

Czy rozdzielnicę natynkową można później zamienić na podtynkową?

Tak, ale wymaga to prac budowlanych – wykucia wnęki w ścianie, przełożenia przewodów i ponownego podłączenia aparatury przez elektryka. W praktyce łatwiej od razu dobrze przeanalizować, jaki typ obudowy odpowiada danej ścianie i pomieszczeniu, niż zmieniać rozwiązanie po fakcie.

Jaka jest różnica między rozdzielnicą wolnostojącą a naścienną?

Rozdzielnica wolnostojąca stoi samodzielnie na cokole lub fundamencie i jest niezależna od konstrukcji budynku, natomiast wersja naścienna – natynkowa lub podtynkowa – jest zawsze przymocowana do ściany. Wolnostojące szafy wybiera się przy dużej liczbie obwodów lub gdy punkt zasilania znajduje się poza budynkiem, np. przy złączu kablowym.

Podsumowanie: jak podjąć decyzję

Wybór rozdzielnicy naściennej sprowadza się do kilku pytań: czy ściana pozwala na wykucie wnęki, czy pomieszczenie jest suche czy wilgotne, ile obwodów trzeba obsłużyć teraz i w przyszłości oraz czy instalacja jest standardowa, czy wymaga indywidualnego projektu. Rozwiązanie natynkowe wygrywa tam, gdzie liczy się szybkość montażu i brak ingerencji w mur, podtynkowe – gdzie priorytetem jest estetyka wykończonego pomieszczenia, a wolnostojące szafy – gdy skala instalacji wykracza poza typową tablicę mieszkaniową.

Niezależnie od wybranego typu, dobór stopnia IP, liczby modułów i aparatury zabezpieczającej powinien wynikać z konkretnych warunków lokalizacji i projektu instalacji, a samo podłączenie do sieci zawsze powinien wykonać uprawniony elektryk, kończąc prace pomiarami potwierdzającymi bezpieczeństwo instalacji.
