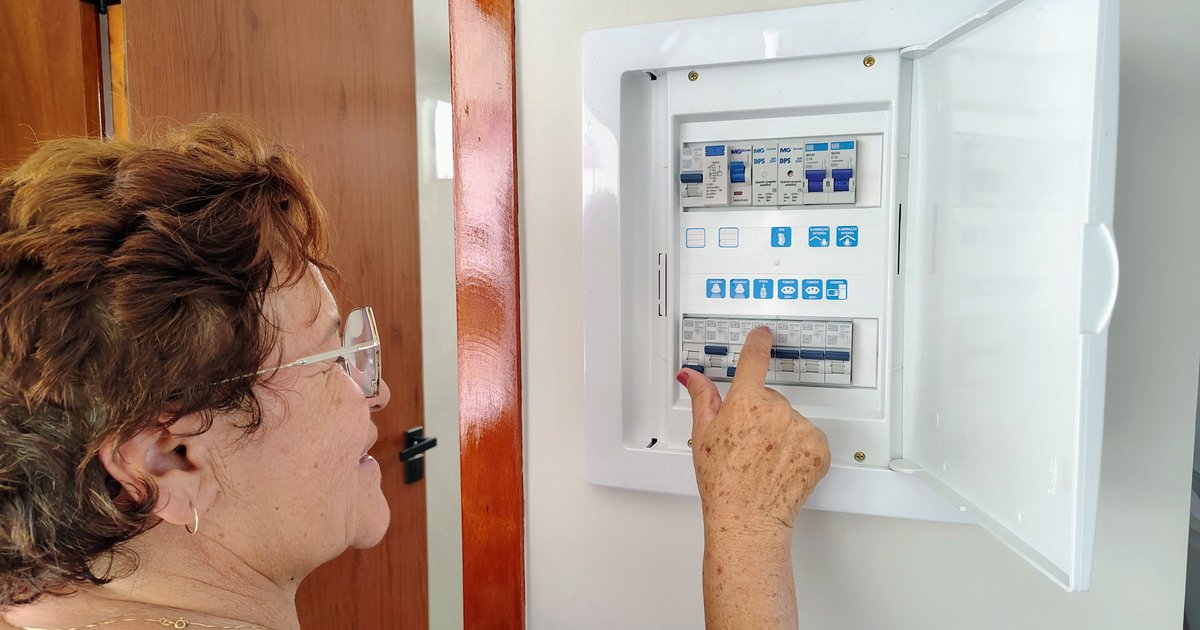

Rozdzielnica elektryczna podtynkowa to skrzynka montowana we wnęce wykutej lub wyprofilowanej w murze, tak że na powierzchni ściany widoczne zostają tylko drzwiczki i osłona czołowa. To rozwiązanie estetyczne i przestrzenne, ale opłacalne dopiero wtedy, gdy rodzaj ściany, etap prac i planowana moc instalacji faktycznie na nie pozwalają – reszta ogólnych informacji o rozdzielnicach znajduje się w artykule głównym poświęconym temu tematowi.
Kiedy wersja podtynkowa naprawdę się sprawdza
Decyzja o wyborze rozdzielnicy podtynkowej elektrycznej powinna zapadać na etapie projektu instalacji, a nie w trakcie wykańczania mieszkania. Kluczowe jest to, z czego zbudowana jest ściana: cegła, beton komórkowy czy pustak ceramiczny dają się bezpiecznie wykuć na głębokość obudowy, natomiast ściany z płyt gipsowo-kartonowych na lekkiej konstrukcji szkieletowej wymagają specjalnych, głębszych profili słupków albo dodatkowej ramy montażowej.
Drugim kryterium jest grubość muru. Obudowa podtynkowa razem z zapasem na tynk i drzwiczki potrzebuje zwykle od 6 do 12 cm głębokości wnęki – w ścianach działowych o grubości 8–10 cm po prostu nie ma na to miejsca bez naruszenia konstrukcji lub izolacji akustycznej między pomieszczeniami. Warto to sprawdzić zanim zamówi się konkretny model, bo przeróbka gotowej ściany jest znacznie droższa niż zmiana projektu na papierze.
Podtynkowa rozdzielnica ma sens przede wszystkim tam, gdzie liczy się estetyka korytarza lub przedpokoju i gdzie instalacja jest projektowana od zera – w nowym budownictwie, przy głębokim remoncie z zerwaniem tynków, albo w lokalu, w którym każdy centymetr powierzchni ma znaczenie. Nie warto jej wybierać, gdy ściana jest już wykończona, nośna i nie da się bezpiecznie osłabić jej przekroju, albo gdy planowana jest przyszła rozbudowa instalacji o kolejne obwody – w takim wnęka o ustalonych wymiarach szybko okaże się zbyt mała.
Rozdzielnica podtynkowa czy natynkowa – co realnie decyduje o wyborze
Rozdzielnica elektryczna natynkowa montowana jest na powierzchni ściany za pomocą kołków rozporowych, bez jej kucia, co czyni ją rozwiązaniem szybszym i mniej inwazyjnym. To realna alternatywa tam, gdzie liczy się czas montażu, budżet lub gdy ściana jest zbyt cienka albo zbyt istotna konstrukcyjnie, by ją naruszać.
Porównanie warto oprzeć na kilku konkretnych kryteriach, a nie na samym wyglądzie:
- Czas i koszt montażu – wersja natynkowa nie wymaga kucia, gruntowania i tynkowania wnęki, więc jest tańsza w robociźnie i szybsza do wykonania, zwłaszcza w gotowych pomieszczeniach.
- Ingerencja w konstrukcję – podtynkowa osłabia lokalnie przekrój muru, co ma znaczenie w ścianach nośnych i w budynkach o określonej klasie odporności ogniowej lub akustycznej.
- Możliwość rozbudowy – w rozdzielnicy natynkowej łatwiej później dokupić dodatkowy moduł obok istniejącej obudowy; w podtynkowej rozbudowa oznacza zwykle powiększanie wnęki i ponowne tynkowanie.
- Wygląd i ergonomia – podtynkowa jest praktycznie niewidoczna po zamknięciu drzwiczek, natynkowa zawsze wystaje z powierzchni ściany, co bywa problemem w korytarzach o ograniczonej szerokości.
- Dostęp serwisowy – obie wersje wymagają swobodnego otwarcia drzwiczek na 90 stopni, ale w podtynkowej trzeba dodatkowo pilnować, by osłona czołowa nie została zatynkowana lub zamalowana na trwałe.
W praktyce podtynkowa wygrywa na etapie projektu i w pomieszczeniach reprezentacyjnych, natynkowa – w piwnicach, garażach, pomieszczeniach technicznych i wszędzie, gdzie estetyka jest drugorzędna wobec szybkości i elastyczności montażu.
Rozdzielnica wolnostojąca lub stojąca – gdy podtynkowa nie wchodzi w grę
Przy większych mocach, rozdzielniach głównych budynku albo instalacjach przemysłowych obudowa ścienna, podtynkowa czy natynkowa, po prostu nie ma wystarczającej powierzchni montażowej. Wtedy naturalnym wyborem staje się rozdzielnica elektryczna wolnostojąca, czyli szafa ustawiona na podłodze, samodzielnie stabilna lub kotwiona do fundamentu, oraz jej odmiana o skromniejszych wymiarach – rozdzielnica elektryczna stojąca, wciąż wolna od ściany, ale niższa i węższa.
Ten typ ma sens tam, gdzie liczba obwodów, aparatów zabezpieczających i szyn zbiorczych przekracza to, co zmieściłoby się w typowej skrzynce ściennej – w domach z dużą liczbą urządzeń trójfazowych, w warsztatach, garażach z ładowarką do samochodu elektrycznego o wysokiej moc lub w budynkach gospodarczych. Zaletą jest praktycznie nieograniczona możliwość rozbudowy w przyszłości oraz łatwiejsze chłodzenie aparatury, bo obudowa nie jest wpuszczona w mur i lepiej odprowadza ciepło.
Wadą jest zajmowana powierzchnia podłogi i mniej elegancki wygląd niż w przypadku wersji ściennej – w mieszkaniu czy niewielkim domu jednorodzinnym wolnostojąca szafa bywa po prostu nieproporcjonalna do skali instalacji. Dlatego ten wariant wybiera się głównie wtedy, gdy moc przyłączeniowa i liczba obwodów są z góry znane jako duże, a nie „na wszelki wypadek” – w typowym mieszkaniu podtynkowa lub natynkowa rozdzielnica elektryczna wewnętrzna w pełni wystarczy.
Montaż podtynkowy w praktyce: głębokość, wentylacja i bezpieczeństwo
Sama chęć zabudowania rozdzielnicy w ścianie nie wystarczy – wnęka musi być wykonana zgodnie z wymiarami konkretnego modelu, z zapasem na obejście przewodów i na swobodne zamknięcie drzwiczek bez ich wygięcia. Zbyt ciasna wnęka prowadzi do wyginania obudowy podczas tynkowania, co później utrudnia domykanie drzwiczek i uszczelnienie osłony.
Istotna jest też wentylacja. Aparaty zabezpieczające, zwłaszcza wyłączniki różnicowoprądowe i nadprądowe pod dużym obciążeniem, wytwarzają ciepło, które w zabudowanej wnęce ma słabsze warunki do odprowadzenia niż w obudowie stojącej na otwartej ścianie. Producenci określają dopuszczalną temperaturę pracy obudowy i jej klasę szczelności (oznaczenie IP) – w pomieszczeniach wilgotnych, jak łazienka czy garaż, dobór klasy IP nieprzystającej do warunków otoczenia jest częstym błędem, który przyspiesza korozję zacisków.
Kolejna sprawa to dostęp serwisowy, o którym łatwo zapomnieć na etapie wykończenia. Wnęka musi być tak zaplanowana, żeby drzwiczki otwierały się na pełny kąt, a przed obudową została zachowana wolna przestrzeń umożliwiająca pracę przy aparatach – zgodnie z ogólnymi zasadami dotyczącymi tablic i rozdzielnic elektrycznych. Nie da się tego naprawić po zabudowaniu meblami czy zamurowaniu ościeżnicą drzwi, dlatego lokalizację warto oznaczyć na rysunku instalacji, zanim ruszą prace wykończeniowe.
Podłączenie przewodów zasilających i obwodów odbiorczych do rozdzielnicy głównej to praca pod napięciem sieciowym i wymaga uprawnień elektrycznych – niezależnie od tego, czy obudowa jest podtynkowa, natynkowa czy wolnostojąca. Samodzielny montaż samej skrzynki w ścianie (kucie wnęki, mocowanie kołkami) jest pracą budowlaną, którą wykonawca może wykonać przed przyjazdem elektryka, ale samo uzbrojenie rozdzielnicy i jej przyłączenie do sieci musi wykonać osoba z odpowiednimi kwalifikacjami, zgodnie z projektem instalacji.
Podsumowanie: który typ wybrać
Rozdzielnica podtynkowa elektryczna jest dobrym wyborem tam, gdzie ściana ma odpowiednią grubość i strukturę, instalacja jest projektowana od podstaw, a estetyka pomieszczenia ma znaczenie. Wersja natynkowa wygrywa czasem i budżetem, wolnostojąca albo stojąca – gdy skala instalacji i liczba obwodów wykraczają poza to, co zmieści się w typowej skrzynce ściennej. Zanim padnie ostateczna decyzja, warto zweryfikować grubość i rodzaj muru, przewidywaną liczbę modułów na najbliższe lata oraz warunki wentylacyjne pomieszczenia – to te trzy kryteria, nie sam wygląd, przesądzają, który typ obudowy faktycznie się sprawdzi.
