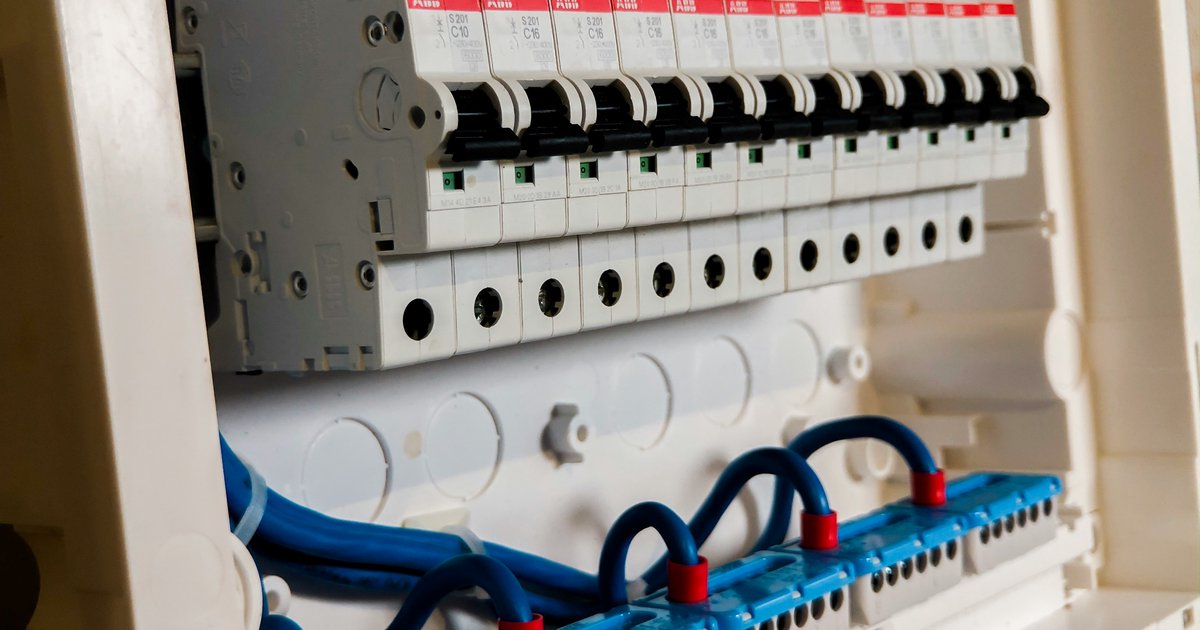

Rozdzielnica trójfazowa w domu – schemat połączeń i równomierne rozłożenie obciążeń na fazy

Coraz więcej inwestorów decyduje się na wykonanie instalacji elektrycznej zasilanej z sieci trójfazowej, nawet jeśli na co dzień większość urządzeń w domu pracuje na napięciu jednofazowym 230 V. Podłączenie rozdzielnicy trójfazowej daje szereg korzyści: większą dostępną moc, możliwość zasilania urządzeń trójfazowych (np. pomp ciepła, obrabiarek, ładowarek do samochodów elektrycznych) oraz – co nie mniej istotne – lepsze rozłożenie obciążeń pomiędzy trzy fazy sieci energetycznej. W tym artykule znajdziesz kompleksowe informacje na temat budowy rozdzielnicy trójfazowej, jej schematu połączeń oraz zasad równoważenia faz.

Czym jest sieć trójfazowa i jakie napięcia oferuje?

Sieć trójfazowa to układ trzech sinusoidalnych napięć przemiennych przesuniętych względem siebie o 120°. W Polsce standardowe parametry sieci niskiego napięcia to:

  • Napięcie fazowe: 230 V (pomiędzy fazą L a przewodem neutralnym N)
  • Napięcie międzyfazowe: 400 V (pomiędzy dwiema fazami, np. L1 i L2)
  • Częstotliwość: 50 Hz

Trzy fazy oznaczane są najczęściej jako L1, L2 i L3 (lub dawniej: R, S, T). Do budynku doprowadzany jest pięcioprzewodowy układ TN-S, zawierający: trzy przewody fazowe, przewód neutralny (N) i przewód ochronny (PE) – lub czteroprzewodowy TN-C-S, w którym przewód PEN rozdzielany jest dopiero w rozdzielnicy głównej.

Budowa rozdzielnicy trójfazowej w domu jednorodzinnym

Główna rozdzielnica mieszkaniowa (tzw. tablica rozdzielcza lub RG – rozdzielnica główna) powinna być wykonana z myślą o zasilaniu trójfazowym, szczególnie gdy moc przyłączeniowa przekracza 11 kW. Typowe elementy rozdzielnicy trójfazowej to:

  • Główny wyłącznik nadprądowy trójfazowy – zabezpiecza całą instalację przed przeciążeniem i zwarciem; dobierany do wartości prądu przyłączeniowego (np. 3×25 A, 3×32 A, 3×40 A).
  • Licznik energii elektrycznej – montowany przez zakład energetyczny, rejestruje zużycie energii na poszczególnych fazach.
  • Wyłącznik różnicowoprądowy (RCD) – może być jeden czterobiegunowy dla całej instalacji lub kilka dwubiegunowych dla poszczególnych obwodów; typowe progi zadziałania: 30 mA (ochrona przed porażeniem), 300 mA (ochrona przeciwpożarowa).
  • Wyłączniki nadprądowe jednofazowe (MCB) – zabezpieczają poszczególne obwody odbiorcze; dobierane do przekroju kabla i charakterystyki podpiętych urządzeń.
  • Szyny zbiorcze – szyna fazowa L, szyna neutralna N, szyna ochronna PE; umożliwiają podłączenie wielu odgałęzień.
  • Ograniczniki przepięć (SPD) – zalecane jako ochrona przed przepięciami atmosferycznymi i łączeniowymi.
  • Obudowa rozdzielnicy – metalowa lub z tworzywa sztucznego, o stopniu ochrony IP co najmniej 30 (dla wnętrz), wyposażona w szynę DIN do mocowania aparatury.

Schemat połączeń rozdzielnicy trójfazowej – krok po kroku

Poniżej opisujemy typowy schemat połączeń rozdzielnicy trójfazowej w domu jednorodzinnym. Przed przystąpieniem do prac pamiętaj, że montaż rozdzielnicy i całej instalacji elektrycznej powinien być wykonany przez uprawnionego elektryka.

1. Wejście zasilania

Kabel zasilający (np. YKY 5×10 mm² lub 5×16 mm²) doprowadzony z złącza kablowego lub skrzynki pomiarowej wchodzi do rozdzielnicy. Kolejno podłączane są: L1 (brązowy lub czarny), L2 (czarny lub szary), L3 (szary lub brązowy), N (niebieski), PE (żółto-zielony).

2. Główny wyłącznik instalacyjny (GWI)

Pierwsze urządzenie, przez które przechodzi prąd po wejściu do tablicy. GWI trójfazowy (3P+N lub 4P) pozwala na jednoczesne odłączenie wszystkich trzech faz i neutralnego. Jego znamionowy prąd wyłączalności powinien wynosić co najmniej 6 kA.

3. Wyłącznik różnicowoprądowy główny

Za GWI montowany jest wyłącznik RCD 4-biegunowy o charakterystyce czasowo-selektywnej (typ S lub G), z progiem zadziałania 300 mA. Pełni funkcję ochrony przeciwpożarowej i stanowi I stopień ochrony różnicowoprądowej.

4. Podział na grupy obwodów

Za wyłącznikiem głównym prąd rozdzielany jest na poszczególne grupy obwodów. Każda z grup może być poprzedzona wyłącznikiem RCD 2-biegunowym (30 mA) obsługującym kilka obwodów. Grupowanie obwodów odbywa się z uwzględnieniem ich przeznaczenia i bezpieczeństwa użytkowania:

  • Obwody oświetleniowe
  • Obwody gniazd ogólnych
  • Obwód kuchenki elektrycznej lub płyty indukcyjnej
  • Obwód pralki, zmywarki, suszarki
  • Obwód pompy ciepła lub klimatyzacji (może być trójfazowy)
  • Obwód garażu i oświetlenia zewnętrznego
  • Obwód stacji ładowania pojazdów elektrycznych

5. Wyłączniki nadprądowe (bezpieczniki automatyczne)

Każdy obwód odbiorczy zabezpieczony jest oddzielnym wyłącznikiem nadprądowym. Dobiera się go na podstawie przekroju przewodów i mocy podłączonych urządzeń. Najczęściej stosowane wartości to: B10, B16, C16, C20, C25, C32.

Równomierne rozłożenie obciążeń na fazy – dlaczego to tak ważne?

Jednym z kluczowych zadań projektanta instalacji elektrycznej jest takie rozplanowanie obwodów, aby obciążenie poszczególnych faz było możliwie równomierne. Nierównomierność obciążeń powoduje:

  • Przepływ prądu w przewodzie neutralnym – im większa nierównomierność, tym większy prąd w neutralnym, co skutkuje stratami energii i nagrzewaniem się przewodów.
  • Odkształcenia napięcia – fazy bardziej obciążone mogą wykazywać niższe napięcie, co negatywnie wpływa na pracę wrażliwych urządzeń elektrycznych.
  • Problemy z urządzeniami trójfazowymi – silniki trójfazowe i inne urządzenia pracujące na trzech fazach są wrażliwe na nierównomierność napięcia.
  • Przekroczenie prądu znamionowego na jednej fazie – może prowadzić do zadziałania zabezpieczeń i przerwy w zasilaniu.

Jak prawidłowo rozłożyć obwody na trzy fazy?

Zasadą nadrzędną jest bilansowanie faz – dążymy do tego, aby suma mocy odbiorników podłączonych do każdej fazy była zbliżona. Oto praktyczne wskazówki:

Inwentaryzacja obciążeń

Przed projektowaniem rozdzielnicy sporządź listę wszystkich planowanych obwodów wraz z szacunkowym poborem mocy. Przykładowo:

  • Oświetlenie salonu i sypialni: ~0,5 kW
  • Gniazda ogólne – parter: ~3,5 kW
  • Gniazda ogólne – piętro: ~3,5 kW
  • Kuchenka elektryczna: ~7 kW
  • Pralka: ~2,5 kW
  • Zmywarka: ~2,2 kW
  • Bojler elektryczny: ~2 kW
  • Klimatyzacja: ~2 kW

Podział na fazy

Po zebraniu danych rozdzielamy obwody tak, aby każda faza miała zbliżone obciążenie. Przykładowy podział:

  • Faza L1: Kuchenka elektryczna (7 kW) + oświetlenie (0,5 kW) = 7,5 kW
  • Faza L2: Pralka (2,5 kW) + zmywarka (2,2 kW) + gniazda parter (3,5 kW) = 8,2 kW
  • Faza L3: Bojler (2 kW) + klimatyzacja (2 kW) + gniazda piętro (3,5 kW) = 7,5 kW

Różnica pomiędzy fazami wynosi mniej niż 1 kW, co jest wynikiem akceptowalnym. Ogólna zasada mówi, że różnica obciążeń między najbardziej i najmniej obciążoną fazą nie powinna przekraczać 15–20% wartości obciążenia fazy najbardziej obciążonej.

Uwzględnianie współczynnika jednoczesności

Nie wszystkie urządzenia działają jednocześnie. W praktyce stosuje się współczynnik jednoczesności (kj), który wynosi zazwyczaj 0,4–0,7 dla instalacji mieszkaniowych. Uwzględnienie tego współczynnika pozwala na realistyczną ocenę rzeczywistego obciążenia poszczególnych faz.

Urządzenia trójfazowe – oddzielny obwód

Pompa ciepła, ładowarka do samochodu elektrycznego (wallbox 11 kW lub 22 kW) czy trójfazowy piec elektryczny to urządzenia, które pobierają prąd ze wszystkich trzech faz jednocześnie. Ich podłączenie za pomocą wyłącznika 3P automatycznie zapewnia równomierne obciążenie wszystkich trzech faz – to istotna zaleta urządzeń trójfazowych.

Oznaczenia i kolorystyka przewodów w instalacji trójfazowej

Zgodnie z normą PN-HD 60364-5-51, obowiązuje następująca kolorystyka przewodów:

  • L1 – brązowy
  • L2 – czarny
  • L3 – szary
  • N (neutralny) – niebieski
  • PE (ochronny) – żółto-zielony
  • PEN – żółto-zielony z niebieskim oznaczeniem końcówek

Przestrzeganie kolorystyki przewodów jest kluczowe dla bezpieczeństwa i ułatwia późniejsze prace serwisowe oraz rozbudowę instalacji.

Dokumentacja i odbiór instalacji

Po wykonaniu instalacji i montażu rozdzielnicy trójfazowej konieczne jest przeprowadzenie pomiarów odbiorczych, które obejmują:

  • Pomiar rezystancji izolacji przewodów
  • Sprawdzenie ciągłości przewodów ochronnych i wyrównawczych
  • Pomiar impedancji pętli zwarciowej
  • Sprawdzenie działania wyłączników różnicowoprądowych (RCD)
  • Sprawdzenie kolejności faz (dla urządzeń trójfazowych)

Pomiary powinny zostać wykonane przez uprawnionego elektryka i udokumentowane w protokole z badań odporności instalacji. Dokumentacja jest wymagana przez zakład energetyczny przy zgłoszeniu przyłączenia oraz przez ubezpieczyciela.

Podsumowanie

Rozdzielnica trójfazowa w domu jednorodzinnym to inwestycja, która procentuje przez cały okres eksploatacji budynku. Prawidłowo zaprojektowany schemat połączeń, z uwzględnieniem równomiernego rozłożenia obciążeń na wszystkie trzy fazy, gwarantuje bezpieczną, ekonomiczną i niezawodną pracę całej instalacji elektrycznej. Pamiętaj jednak, że wszelkie prace przy rozdzielnicy i instalacji elektrycznej muszą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP – zarówno dla własnego bezpieczeństwa, jak i zgodności z obowiązującymi przepisami prawa budowlanego.
