Czym jest uziemienie i jak działa?

Uziemienie to celowe, elektryczne połączenie określonych części instalacji lub urządzeń elektrycznych z ziemią (gruntem). Jego głównym zadaniem jest odprowadzenie niebezpiecznych napięć i prądów bezpośrednio do ziemi, zanim zdążą wyrządzić szkodę człowiekowi lub uszkodzić sprzęt. W praktyce oznacza to, że w przypadku awarii lub pojawienia się potencjału różnego od zera na metalowych obudowach urządzeń, energia elektryczna znajdzie bezpieczną drogę ucieczki – przez przewód uziemiający do gruntu – zamiast przepływać przez ciało człowieka.

Zasada działania uziemienia opiera się na prostym prawie fizyki: prąd elektryczny zawsze płynie drogą najmniejszego oporu. Jeśli przewód uziemiający oferuje znacznie mniejszy opór niż ludzkie ciało, prąd awarii popłynie właśnie przez niego. Dzięki temu dotknięcie metalowej obudowy wadliwego urządzenia nie skończy się tragicznym porażeniem prądem.

W Polsce zasady wykonywania uziemień reguluje norma PN-HD 60364 (seria norm dotyczących instalacji elektrycznych w obiektach budowlanych) oraz przepisy budowlane. Każda instalacja elektryczna musi być zaprojektowana i wykonana zgodnie z tymi wytycznymi, a jej odbiór potwierdzony stosownymi pomiarami i protokołami.

Rodzaje uziemień stosowanych w budownictwie

W praktyce instalacyjnej wyróżniamy kilka podstawowych rodzajów uziemień, z których każdy pełni nieco inną funkcję:

  • Uziemienie ochronne – chroni ludzi przed porażeniem prądem w przypadku pojawienia się napięcia na częściach normalnie nie będących pod napięciem (np. metalowe obudowy urządzeń, pralki, zmywarki, piece elektryczne).
  • Uziemienie robocze (funkcjonalne) – niezbędne do prawidłowego działania niektórych urządzeń i układów elektrycznych; bez niego określone systemy po prostu nie mogą poprawnie funkcjonować.

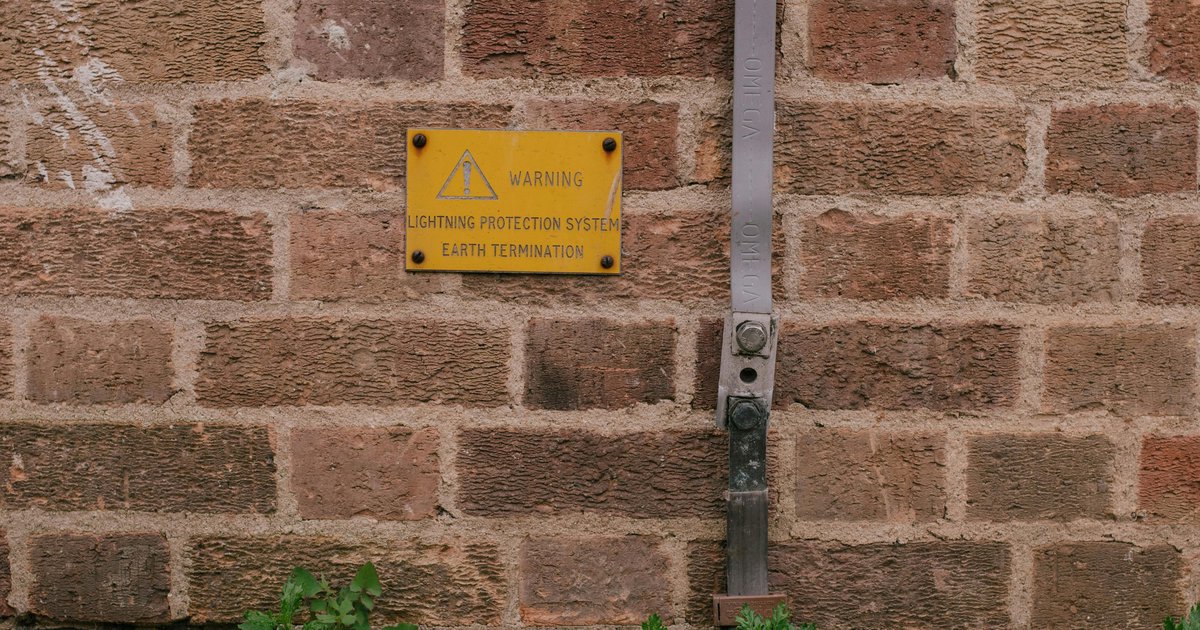

  • Uziemienie odgromowe – element instalacji piorunochronnej, służący do bezpiecznego odprowadzenia prądu piorunowego do ziemi i tym samym ochrony budynku przed skutkami uderzenia pioruna.
  • Uziemienie antystatyczne – stosowane w miejscach, gdzie istnieje ryzyko nagromadzenia się ładunków elektrostatycznych, np. w przemyśle petrochemicznym, magazynach materiałów wybuchowych czy serwerowniach.

W typowym budynku mieszkalnym najważniejsze jest uziemienie ochronne, które jest nierozerwalnie związane z systemem ochrony przeciwporażeniowej.

Czym są połączenia wyrównawcze?

Połączenia wyrównawcze to elektryczne połączenia pomiędzy różnymi elementami przewodzącymi w budynku, których celem jest wyrównanie potencjałów elektrycznych. Chodzi o to, aby wszystkie metalowe części – rury wodociągowe, gazowe, grzewcze, metalowe konstrukcje budowlane, obudowy urządzeń – były ze sobą połączone i miały ten sam potencjał elektryczny.

Dlaczego to tak istotne? Wyobraź sobie sytuację, w której metalowa rura wodociągowa ma potencjał 0 V, a metalowa obudowa grzejnika – 50 V. Osoba, która jednocześnie dotknie obu tych elementów, zamknie obwód elektryczny przez swoje ciało i może doznać bolesnego lub nawet śmiertelnego porażenia. Połączenia wyrównawcze eliminują ten problem, ponieważ ujednolicają potencjały wszystkich przewodzących elementów.

Wyróżniamy dwa rodzaje połączeń wyrównawczych:

  • Główne połączenia wyrównawcze (GPW) – wykonywane przy głównej tablicy rozdzielczej budynku; łączą główne metalowe elementy instalacji (rury, szyny PE, metalowe konstrukcje) z główną szyną wyrównawczą.
  • Dodatkowe (miejscowe) połączenia wyrównawcze – wykonywane w szczególnie niebezpiecznych strefach, takich jak łazienki, kuchnie czy piwnice; łączą wszystkie metalowe elementy w obrębie danego pomieszczenia z lokalną szyną wyrównawczą.

Szczególna rola połączeń wyrównawczych w łazience

Łazienka jest jednym z najbardziej niebezpiecznych pomieszczeń w domu z punktu widzenia zagrożeń elektrycznych. Wilgoć, woda i bliskość instalacji elektrycznej tworzą idealne warunki do wystąpienia wypadków. Dlatego normy elektryczne przewidują dla łazienek szczególne wymagania dotyczące połączeń wyrównawczych.

W łazience miejscowe połączenia wyrównawcze muszą obejmować:

  • metalowe rury wodne (zimnej i ciepłej wody),
  • metalowe rury kanalizacyjne,
  • metalowe rury grzewcze (ogrzewanie podłogowe, grzejnik łazienkowy),
  • metalowe elementy konstrukcji (np. metalowa wanna, brodzik),
  • metalowe obudowy urządzeń elektrycznych zainstalowanych w łazience,
  • metalowe elementy sufitu podwieszonego i inne widoczne elementy metalowe.

Wszystkie te elementy muszą być połączone przewodem ochronnym z lokalną szyną wyrównawczą, która z kolei łączy się z główną szyną wyrównawczą budynku. Brak tych połączeń może skutkować tragicznymi konsekwencjami, dlatego podczas remontów łazienek zawsze należy zadbać o ich prawidłowe wykonanie lub przywrócenie.

Jak wykonuje się uziemienie w praktyce?

Uziemienie może być wykonane na kilka sposobów, w zależności od warunków gruntowych i wymagań instalacji:

Uziom poziomy

Najczęściej stosowany w nowym budownictwie. Polega na ułożeniu poziomo w gruncie, na głębokości co najmniej 0,5–0,8 m, stalowej taśmy lub drutu ocynkowanego bądź miedzianego. Uziom poziomy zazwyczaj otacza fundament budynku i tworzy tzw. uziom fundamentowy, który jest wbudowany w beton podczas wylewania fundamentów. Jest to rozwiązanie trwałe i bardzo skuteczne, dlatego zdecydowanie zalecane w każdym nowo budowanym obiekcie.

Uziom pionowy

Stosowany tam, gdzie warunki gruntowe nie pozwalają na zastosowanie uziomu poziomego lub gdy rezystancja uziomu poziomego jest zbyt wysoka. Polega na wbiciu w grunt pionowej rury lub pręta stalowego ocynkowanego na głębokość kilku metrów. Może być wykonany jako pojedynczy uziom lub jako układ kilku uzwojonych pionowo prętów połączonych równolegle.

Uziemienie przez instalację budynku

W starszych budynkach, gdzie brak jest uziomu fundamentowego, uziemienie może być realizowane poprzez podłączenie do metalowych rur wodociągowych (o ile są metalowe i mają kontakt z gruntem). Jest to jednak rozwiązanie mniej pewne, które może zawieść w przypadku wymiany fragmentu instalacji na rury z tworzyw sztucznych.

Wymagania prawne i normatywne

W Polsce obowiązek wykonania prawidłowego uziemienia i połączeń wyrównawczych wynika z kilku aktów prawnych i norm technicznych:

  • Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie – nakłada obowiązek wyposażenia każdego budynku w instalację elektryczną spełniającą wymagania bezpieczeństwa.
  • Norma PN-HD 60364-4-41 – ochrona przed porażeniem elektrycznym; szczegółowo opisuje wymagania dotyczące ochrony podstawowej i ochrony przy uszkodzeniu.
  • Norma PN-HD 60364-5-54 – dobór i montaż wyposażenia elektrycznego; uziemienia, przewody ochronne i przewody połączeń wyrównawczych.
  • Norma PN-HD 60364-7-701 – wymagania dotyczące instalacji elektrycznych w pomieszczeniach z wanną lub brodzikiem (łazienki).

Nieprzestrzeganie tych wymagań może skutkować nie tylko odmową odbioru instalacji przez inspektora nadzoru budowlanego, ale przede wszystkim realnym zagrożeniem dla zdrowia i życia mieszkańców.

Pomiary i kontrola uziemienia

Samo wykonanie uziemienia i połączeń wyrównawczych nie wystarczy – konieczne jest ich regularne sprawdzanie i pomiary. Do podstawowych badań należą:

  • Pomiar rezystancji uziomu – sprawdza, czy rezystancja uziemienia jest wystarczająco niska; wymagana wartość zależy od rodzaju sieci i stosowanych zabezpieczeń, ale zazwyczaj powinna wynosić poniżej 10 Ω (a w przypadku uziemień odgromowych często poniżej 10 Ω lub nawet 1 Ω dla urządzeń elektronicznych).
  • Pomiar ciągłości przewodów ochronnych i wyrównawczych – potwierdza, że wszystkie połączenia są prawidłowe i nie zostały przerwane.
  • Pomiar impedancji pętli zwarciowej – weryfikuje, czy w przypadku zwarcia zadziałają odpowiednie zabezpieczenia w wymaganym czasie.

Pomiary te powinny być wykonywane przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia, przy użyciu atestowanych mierników. Pierwsza kontrola powinna mieć miejsce przed oddaniem instalacji do użytku, a kolejne – w regularnych odstępach czasu określonych w normach (zazwyczaj co 5 lat dla instalacji w budynkach mieszkalnych).

Najczęstsze błędy i zaniedbania

Niestety, w praktyce spotyka się wiele błędów wykonawczych dotyczących uziemień i połączeń wyrównawczych. Do najczęstszych należą:

  • Brak uziomu fundamentowego – pominięcie uziomu na etapie budowy fundamentów i próba „uzupełnienia" tego braku tanimi zamiennikami na późniejszym etapie.
  • Nieprawidłowe przekroje przewodów – stosowanie zbyt cienkich przewodów ochronnych lub wyrównawczych, które nie spełniają wymagań normatywnych.
  • Brak połączeń wyrównawczych w łazienkach – jeden z najczęstszych błędów przy remontach, gdy właściciel lub nierzetelny wykonawca „oszczędza" na tym elemencie.
  • Połączenia wykonane bez właściwych zacisków – przewody przywiązane drutem lub zawinięte na rurach zamiast połączone atestowanymi zaciskami wyrównawczymi.
  • Przerwy w instalacji uziemiającej – spowodowane remontami, wymianą fragmentów instalacji bez zachowania ciągłości połączeń ochronnych.
  • Brak oznaczeń – przewody ochronne i wyrównawcze nie są prawidłowo oznakowane (żółto-zielony kolor), co utrudnia późniejsze prace i kontrole.

Dlaczego warto zainwestować w prawidłowe uziemienie?

Koszt prawidłowego wykonania uziemienia i połączeń wyrównawczych w nowym budynku jest stosunkowo niewielki w porównaniu do całkowitego kosztu budowy. Uziom fundamentowy, instalowany na etapie wylewania fundamentów, to wydatek rzędu kilkuset złotych za materiały, podczas gdy jego późniejsze dołożenie może kosztować kilka tysięcy złotych i wiązać się z koniecznością prac ziemnych.

Konsekwencje braku lub wadliwego uziemienia mogą być nieporównywalnie poważniejsze. Porażenie prądem elektrycznym należy do najgroźniejszych wypadków w domu – może powodować poważne urazy, a nawet śmierć. Pożary spowodowane wadliwą instalacją elektryczną to kolejne realne zagrożenie, które każdego roku niszczy setki domów w Polsce.

Prawidłowe uziemienie chroni także wrażliwy sprzęt elektroniczny – komputery, telewizory, urządzenia AGD – przed przepięciami, które mogą je trwale uszkodzić. W dobie powszechnej elektryfikacji, kiedy przeciętne gospodarstwo domowe posiada kilkadziesiąt różnych urządzeń elektrycznych, ta ochrona ma wymierną wartość finansową.

Podsumowanie

Uziemienie i połączenia wyrównawcze to nie fanaberia ani zbędny wydatek – to absolutna podstawa bezpiecznej instalacji elektrycznej w każdym budynku. Ich prawidłowe wykonanie chroni życie i zdrowie mieszkańców, zabezpiecza mienie przed pożarem i przepięciami, a także jest wymogiem prawnym, bez spełnienia którego budynek nie może zostać oddany do użytku.

Jeśli planujesz budowę domu, remont lub modernizację instalacji elektrycznej, koniecznie skontaktuj się z wykwalifikowanym elektrykiem, który wykona wszystkie niezbędne prace zgodnie z obowiązującymi normami i przepisami. Regularne przeglądy i pomiary instalacji to inwestycja w bezpieczeństwo, która może uchronić Cię i Twoją rodzinę przed tragicznymi konsekwencjami awarii elektrycznej.
