Czym jest wyłącznik przeciwpożarowy prądu?

Wyłącznik przeciwpożarowy prądu (WPP) to urządzenie elektryczne umożliwiające natychmiastowe odcięcie dopływu energii elektrycznej do całego budynku lub jego wydzielonej strefy pożarowej. Jego głównym zadaniem jest ograniczenie ryzyka rozprzestrzeniania się pożaru, który mógłby zostać zainicjowany lub podsycany przez instalację elektryczną. Działa na zasadzie głównego wyłącznika – po jego aktywacji napięcie zostaje odcięte od wszystkich obwodów, co uniemożliwia np. zwarcia czy przebicia izolacji od dalszego podtrzymywania ognia.

W praktyce wyłącznik przeciwpożarowy montowany jest najczęściej przy wejściu do budynku lub w jego pobliżu, w miejscu łatwo dostępnym dla straży pożarnej i służb ratunkowych. Jego charakterystyczny czerwony kolor oraz odpowiednie oznaczenie sprawiają, że w sytuacji kryzysowej nie ma wątpliwości, gdzie szukać możliwości odcięcia prądu.

Kiedy wyłącznik przeciwpożarowy jest wymagany przepisami?

Obowiązek montażu wyłącznika przeciwpożarowego prądu wynika przede wszystkim z Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Przepisy te precyzyjnie określają, jakie obiekty muszą być wyposażone w to urządzenie.

Budynki, w których WPP jest obowiązkowy

Zgodnie z § 183 wspomnianego rozporządzenia, wyłącznik przeciwpożarowy prądu jest wymagany w:

  • budynkach użyteczności publicznej – urzędy, szkoły, szpitale, centra handlowe, hotele, kina, teatry;
  • budynkach mieszkalnych wielorodzinnych – w przypadku budynków wysokich (powyżej 25 m) i wysokościowych;
  • obiektach przemysłowych i magazynowych, w których istnieje podwyższone ryzyko pożarowe;
  • garażach wielostanowiskowych wbudowanych lub wolno stojących o powierzchni przekraczającej określone normy;
  • budynkach zamieszkania zbiorowego – internaty, domy studenckie, schroniska;
  • obiektach, w których zainstalowane są stałe urządzenia gaśnicze lub systemy sygnalizacji pożarowej.

A co z domami jednorodzinnymi?

W przypadku typowych domów jednorodzinnych przepisy nie nakładają obowiązku montażu wyłącznika przeciwpożarowego. Niemniej jednak coraz więcej instalatorów i projektantów rekomenduje jego zastosowanie jako element dobrej praktyki budowlanej, szczególnie w obiektach o rozbudowanej instalacji elektrycznej lub w budynkach z częścią usługową. Warto rozważyć takie rozwiązanie zwłaszcza wtedy, gdy w domu zainstalowana jest fotowoltaika – obecność paneli słonecznych sprawia, że nawet po odcięciu zasilania z sieci instalacja może pozostawać pod napięciem.

Wymagania techniczne dla wyłącznika przeciwpożarowego

Sam dobór i montaż wyłącznika przeciwpożarowego nie może być przypadkowy. Urządzenie musi spełniać szereg wymogów technicznych wynikających z norm i przepisów budowlanych.

Parametry techniczne

  • Prąd znamionowy – musi odpowiadać maksymalnemu obciążeniu całej instalacji budynku. Najczęściej stosuje się wyłączniki o prądach od 25 A do kilkuset amperów, w zależności od wielkości obiektu.
  • Napięcie znamionowe – standardowo 230/400 V dla instalacji jednofazowych i trójfazowych.
  • Odporność na temperaturę – elementy sterujące wyłącznikiem muszą być odporne na działanie ognia, dlatego często stosuje się przewody ognioodporne typu HDGs lub PH90.
  • Możliwość zdalnego sterowania – wyłącznik musi posiadać możliwość wyzwolenia zarówno ręcznego (przycisk przy wejściu), jak i automatycznego (np. przez centralę SSP).
  • Oznaczenie – urządzenie powinno być wyraźnie oznaczone napisem „WYŁĄCZNIK PRZECIWPOŻAROWY PRĄDU" lub stosownym piktogramem.

Lokalizacja wyłącznika

Przepisy i normy wskazują, że wyłącznik przeciwpożarowy powinien być zainstalowany:

  • w pobliżu głównego wejścia do budynku, na wysokości umożliwiającej łatwe dosięgnięcie (zazwyczaj 1,2–1,6 m od podłogi);
  • w miejscu chronionym przed przypadkowym uruchomieniem – najczęściej stosuje się obudowę z szybką lub klapką zabezpieczającą;
  • w obszarze niepodatnym na bezpośrednie działanie ognia;
  • w pobliżu rozdzielnicy głównej, jednak w miejscu dostępnym również z zewnątrz budynku.

Jak wygląda schemat podłączenia wyłącznika przeciwpożarowego?

Wyłącznik przeciwpożarowy prądu montowany jest w obwodzie głównym – przed rozdzielnicą główną budynku lub tuż za licznikiem energii elektrycznej. W praktyce wyróżnia się kilka konfiguracji:

Układ z wyzwalaczem wzrostowym lub spadkowym

Najpopularniejsze rozwiązanie polega na zastosowaniu wyłącznika głównego (np. rozłącznika lub wyłącznika mocy) wyposażonego w wyzwalacz wzrostowy (cewka napięciowa) lub wyzwalacz spadkowy (cewka zanikowa). Różnica jest istotna:

  • Wyzwalacz wzrostowy – wyłącznik otwiera się po podaniu napięcia na cewkę sterującą. Oznacza to, że awaria zasilania sterującego nie spowoduje wyłączenia instalacji – to ważne, gdy w budynku funkcjonują np. serwerownie lub urządzenia wymagające ciągłości zasilania.
  • Wyzwalacz spadkowy – wyłącznik utrzymywany jest w pozycji zamkniętej przez ciągłe napięcie na cewce. W chwili zaniku napięcia sterującego (np. aktywacja przycisku lub sygnał z centrali pożarowej) wyłącznik samoistnie się otwiera. To rozwiązanie zapewnia wyższy poziom bezpieczeństwa pożarowego.

Przycisk wyzwalający

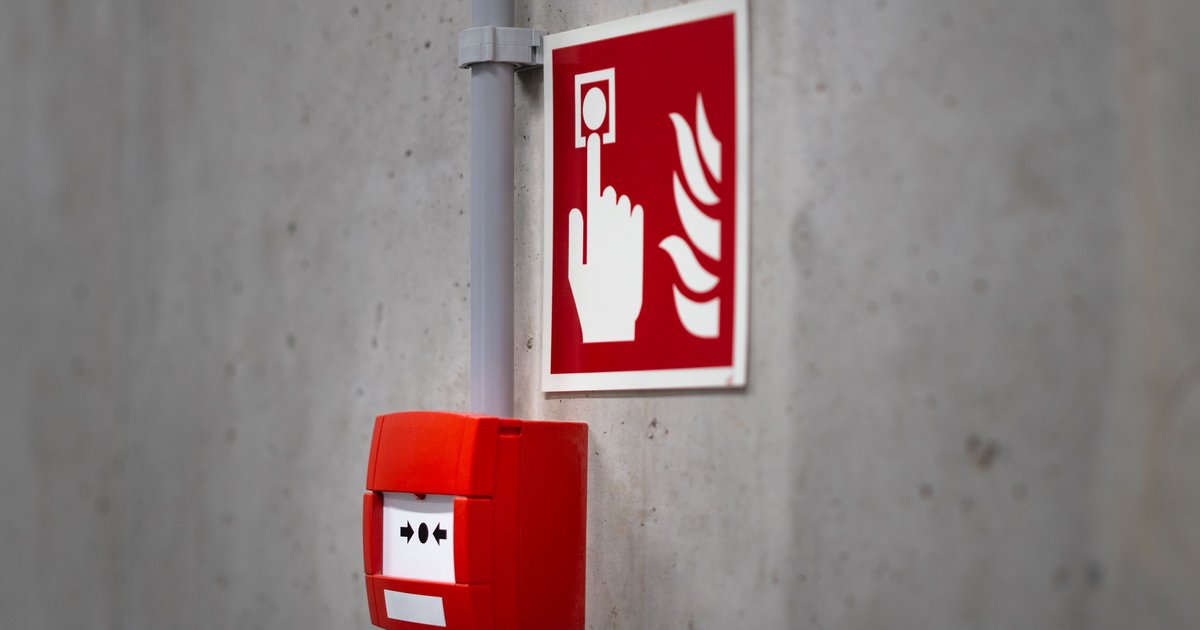

Uruchomienie wyłącznika realizowane jest za pomocą specjalnego przycisku umieszczonego przy wejściu do budynku. Przycisk ten zazwyczaj jest koloru czerwonego, zamknięty w osłonie z szybką do zbicia lub klapką. Może być podłączony bezpośrednio do cewki wyłącznika lub poprzez centralę systemu sygnalizacji pożarowej.

Krok po kroku – montaż wyłącznika przeciwpożarowego

Montaż wyłącznika przeciwpożarowego to zadanie dla uprawnionego elektryka. Prace przy instalacji elektrycznej wymagają odpowiednich kwalifikacji (świadectwo kwalifikacyjne SEP grupy D i E). Poniżej przedstawiamy ogólny schemat działań, który pomoże zrozumieć proces instalacji.

1. Projekt i dobór urządzeń

Przed przystąpieniem do montażu konieczne jest sporządzenie lub aktualizacja projektu instalacji elektrycznej. Projektant dobiera wyłącznik na podstawie mocy zainstalowanej, charakteru obiektu oraz wymagań systemu sygnalizacji pożarowej. Na tym etapie określa się również trasę przewodów ognioodpornych.

2. Wyłączenie napięcia i zabezpieczenie strefy roboczej

Przed jakimikolwiek pracami należy bezwzględnie wyłączyć napięcie w rozdzielnicy i zablokować możliwość jego przypadkowego włączenia (np. poprzez kłódkę na wyłączniku). Należy sprawdzić brak napięcia miernikiem.

3. Montaż wyłącznika głównego

Wyłącznik montuje się w rozdzielnicy głównej lub w dedykowanej obudowie przy wejściu do budynku. Podłącza się go do obwodu głównego – zaciski wejściowe od strony licznika lub przyłącza, zaciski wyjściowe w stronę rozdzielnicy głównej budynku.

4. Prowadzenie przewodów ognioodpornych

Od wyłącznika do przycisku uruchamiającego (oraz ewentualnie do centrali SSP) należy poprowadzić przewody ognioodporne, zapewniające podtrzymanie funkcji w warunkach pożarowych przez co najmniej 30 lub 90 minut (zależnie od wymagań projektu). Przewody te prowadzone są w korytkach, rurach lub mocowane specjalnymi uchwytami.

5. Montaż przycisku i oznakowanie

Przycisk wyzwalający montuje się przy wejściu do budynku, na ścianie lub w skrzynce, w wymaganej wysokości. Całość musi być odpowiednio oznakowana zgodnie z normami.

6. Próba działania i odbiór

Po zakończeniu montażu przeprowadza się próbę działania – symuluje się zadziałanie przycisku i sprawdza, czy wyłącznik prawidłowo odcina zasilanie. Wyniki prób dokumentuje się w protokole odbioru. W przypadku budynków, gdzie wyłącznik jest wymagany przepisami, odbiór przeprowadzany jest przez uprawnioną osobę lub w ramach odbioru przez Państwową Straż Pożarną.

Konserwacja i przeglądy wyłącznika przeciwpożarowego

Wyłącznik przeciwpożarowy, jak każde urządzenie bezpieczeństwa, wymaga regularnej konserwacji i przeglądów. Zgodnie z przepisami dotyczącymi ochrony przeciwpożarowej, instalacje i urządzenia ochrony przeciwpożarowej powinny być poddawane przeglądom technicznym co najmniej raz w roku. W ramach przeglądu sprawdza się:

  • stan techniczny wyłącznika i jego oznaczeń;
  • drożność i stan przewodów sterujących;
  • działanie przycisku wyzwalającego;
  • prawidłowość zadziałania układu przy symulowanym wyzwoleniu;
  • integralność połączeń z systemem SSP (jeśli dotyczy).

Dokumentacja przeglądów powinna być przechowywana przez zarządcę budynku i udostępniana na żądanie organów kontrolnych.

Wyłącznik przeciwpożarowy a instalacja fotowoltaiczna

Rozwój instalacji fotowoltaicznych wprowadza dodatkowe wyzwania w kontekście wyłącznika przeciwpożarowego. Panele słoneczne produkują prąd stały nawet przy pełnym nasłonecznieniu, niezależnie od stanu sieci. Oznacza to, że standardowy wyłącznik przeciwpożarowy odcinający zasilanie AC nie wystarczy – konieczne jest dodatkowe urządzenie odcinające obwody DC po stronie paneli. W nowych instalacjach PV coraz częściej stosuje się specjalne rozłączniki DC umieszczone blisko paneli, które można aktywować zdalnie lub automatycznie. Jest to szczególnie istotne dla bezpieczeństwa strażaków prowadzących akcję gaśniczą.

Podsumowanie – czy warto inwestować w wyłącznik przeciwpożarowy?

Wyłącznik przeciwpożarowy prądu to inwestycja, która może uratować życie i zminimalizować straty materialne podczas pożaru. Dla wielu typów budynków jego montaż jest bezwzględnie wymagany przez prawo – zaniedbanie tego obowiązku może skutkować odmową wydania pozwolenia na użytkowanie, a w razie wypadku – poważnymi konsekwencjami prawnymi dla właściciela lub zarządcy obiektu.

Nawet jeśli przepisy nie nakładają obowiązku montażu w danym obiekcie, warto rozważyć jego instalację jako element kompleksowego systemu bezpieczeństwa. Koszt wyłącznika i jego montażu jest niewielki w porównaniu z potencjalnymi stratami wynikającymi z pożaru. Skonsultuj się z uprawnionym elektrykiem, który dobierze właściwe urządzenie i zapewni jego prawidłowy montaż zgodny z obowiązującymi normami.
